IRL540N Logic Level N Kanal MOSFET 100V 36A TO-220

IRL540N, düşük Gate sürme gerilimi ile çalışabilen logic level yapıda N kanal güç MOSFET'tir. 100V Drain-Source gerilim dayanımı, 36A sürekli Drain akımı kapasitesi ve düşük açık durum direnci sayesinde DC motor sürücüleri, PWM kontrollü yükler, LED uygulamaları, güç kaynakları, DC-DC dönüştürücüler ve çeşitli elektronik güç anahtarlama devrelerinde kullanılabilir.

Logic level MOSFET yapısı sayesinde 5V seviyesindeki kontrol sinyalleri ile kullanılabilmesi önemli bir avantaj sağlar. TO-220 kılıfı sayesinde uygun soğutucu ile birlikte yüksek akımlı uygulamalarda da kullanılabilir.

Teknik Özellikler

• Model: IRL540N
• Transistör Tipi: N Kanal Güç MOSFET
• Yapı: Logic Level, Enhancement Mode
• Maksimum Drain-Source Gerilimi (VDS): 100V
• Sürekli Drain Akımı (ID): 36A @ 25°C
• Drain-Source Açık Durum Direnci (RDS(on)): Maksimum 44mΩ @ VGS=10V
• Drain-Source Açık Durum Direnci (RDS(on)): Maksimum 63mΩ @ VGS=4.5V
• Gate Threshold Gerilimi (VGS(th)): 1V – 2V
• Tipik Gate Threshold Gerilimi: 1.5V
• Maksimum Gate-Source Gerilimi (VGS): 16V
• Maksimum Güç Dağılımı (Ptot): 140W
• Toplam Gate Charge (Qg): Tipik 49.3nC @ 4.5V
• Gate-Drain Charge (Qgd): 25.3nC
• Maksimum Junction Sıcaklığı (Tj): 175°C
• Çalışma Sıcaklık Aralığı: -55°C ile +175°C
• Termal Direnç (RthJC): Maksimum 1.1K/W
• Kılıf Tipi: TO-220
• Montaj Tipi: THT
• Polarity: N Kanal
• Pin Sayısı: 3

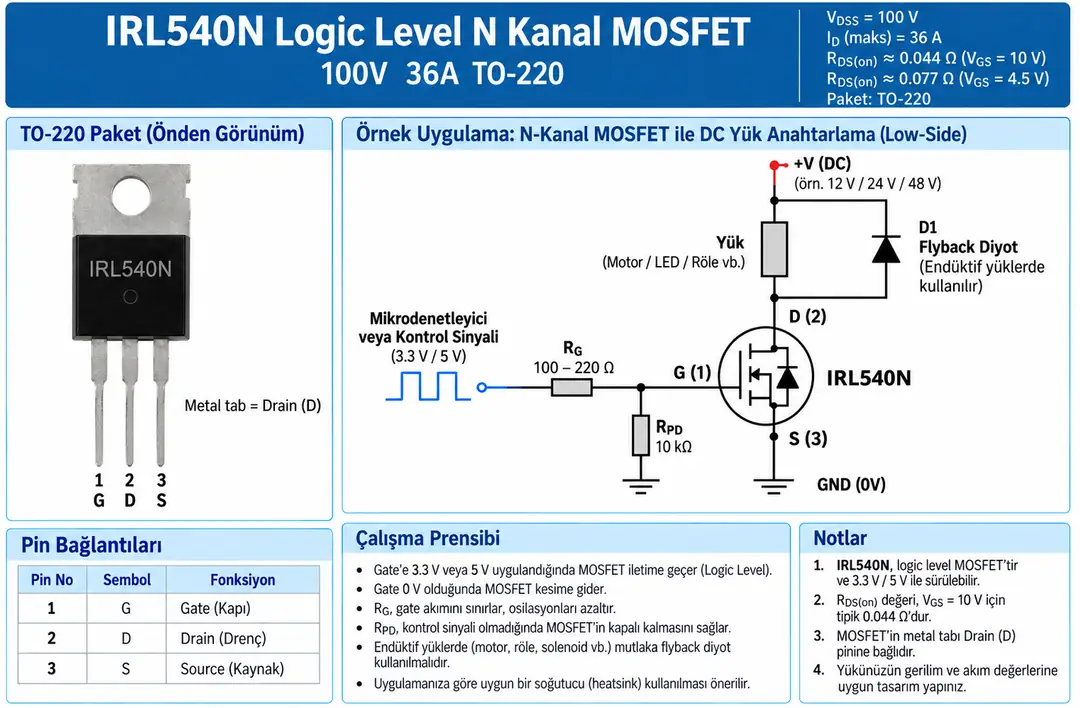

IRL540N Pin Dizilimi ve Örnek Anahtarlama Devresi

IRL540N, TO-220 kılıfta 3 bacaklı bir güç MOSFET'tir. Komponent üzerindeki yazılar kullanıcıya bakacak şekilde önden tutulduğunda pinler soldan sağa Gate, Drain ve Source şeklindedir.

• Pin 1 – Gate (G): MOSFET'in açılıp kapanmasını kontrol eden giriş terminalidir
• Pin 2 – Drain (D): Yük akımının geçtiği güç terminalidir
• Pin 3 – Source (S): Low-side uygulamalarda genellikle GND hattına bağlanır
• Metal Tab: Elektriksel olarak Drain terminaline bağlıdır

Bağlantı ve Çalışma Prensibi

IRL540N'nin Gate ve Source terminalleri arasına yeterli pozitif gerilim uygulandığında Drain ile Source arasında iletim kanalı oluşur. Böylece düşük akımlı bir kontrol sinyaliyle daha yüksek akımlı yükler elektronik olarak anahtarlanabilir.

Low-side bağlantıda Source terminali GND hattına, Drain terminali yükün negatif tarafına bağlanır. Yükün diğer ucu pozitif besleme hattına bağlanır. Gate'e uygulanan kontrol sinyali ile MOSFET açılır veya kapanır.

Logic Level MOSFET Olmasının Avantajı

IRL540N'nin en önemli farkı logic level yapıda olmasıdır. Bu sayede 5V seviyesindeki mikrodenetleyici çıkışlarıyla kullanılmaya daha uygundur.

Ürün için maksimum RDS(on) değeri 4.5V Gate sürüşünde 63mΩ, 10V Gate sürüşünde ise 44mΩ olarak belirtilmektedir. Bu da 5V seviyesinde çalışabilmesine rağmen 10V sürüşte daha düşük iletim kaybı elde edilebildiğini gösterir.

Gate Threshold ve Tam İletim

IRL540N için Gate Threshold gerilimi 1V ile 2V arasındadır. Ancak bu değer MOSFET'in tam olarak açıldığı gerilim değildir; yalnızca çok düşük seviyede Drain akımının akmaya başladığı eşik noktayı ifade eder.

IRL540N logic level MOSFET olduğu için 5V kontrol sinyali ile rahatlıkla kullanılabilir. Ancak yüksek akım ve düşük kayıp istenen uygulamalarda daha uygun Gate sürme koşulları ve iyi bir PCB tasarımı önemlidir.

220Ω Gate Direncinin Görevi

Görselde kontrol sinyali ile Gate terminali arasında 220Ω seri direnç bulunmaktadır. MOSFET Gate yapısı kapasitif olduğu için açılma ve kapanma anlarında kısa süreli şarj ve deşarj akımları oluşur.

Bu seri direnç ani akımları sınırlandırmaya, salınımları azaltmaya ve kontrol devresinin korunmasına yardımcı olur. Uygun değer uygulamaya göre değiştirilebilir.

10kΩ Gate Pull-Down Direnci

Gate ile Source arasındaki 10kΩ pull-down direnç, kontrol sinyali bağlı değilken Gate'in boşta kalmasını önler. Böylece MOSFET'in istemsiz şekilde açılma ihtimali azaltılır.

Özellikle mikrodenetleyicinin açılış sırasında çıkışlarının kararsız olabildiği durumlarda Gate pull-down direnci, MOSFET'in varsayılan olarak kapalı kalmasına yardımcı olur.

RDS(on) ve Güç Kaybı

IRL540N için maksimum Drain-Source açık durum direnci 10V Gate sürüşünde 44mΩ, 4.5V Gate sürüşünde 63mΩ seviyesindedir. MOSFET üzerinden yük akımı geçtiğinde bu direnç üzerinde güç kaybı oluşur.

Yaklaşık iletim kaybı aşağıdaki formülle hesaplanabilir:

P ≈ I² × RDS(on)

Örneğin MOSFET üzerinden 10A akım geçerken ve RDS(on) değeri 44mΩ kabul edilirse:

P ≈ 10² × 0.044 = 4.4W

yaklaşık iletim kaybı oluşur. 4.5V Gate sürüşünde RDS(on) daha yüksek olacağından kayıp da daha yüksek olabilir. Bu nedenle akım arttıkça termal tasarım önem kazanır.

36A Drain Akımı ve Soğutma

IRL540N için belirtilen 36A sürekli Drain akımı değeri, uygun test koşullarında ve sıcaklık kontrolü altında verilmektedir. Bu değer MOSFET'in her koşulda ve soğutucusuz şekilde sürekli 36A taşıyabileceği anlamına gelmez.

Gerçek uygulamadaki güvenli akım seviyesi; PCB bakır kalınlığı, bağlantı kabloları, soğutucu kullanımı, ortam sıcaklığı ve MOSFET üzerindeki toplam güç kaybına göre belirlenmelidir.

100V Drain-Source Gerilim Dayanımı

IRL540N, maksimum 100V Drain-Source gerilim dayanımına sahiptir. Bu özellik 12V, 24V, 48V ve benzeri çeşitli DC sistemlerde kullanım için uygun bir yapı sunar.

100V değeri mutlak maksimum sınırdır. Özellikle motor, röle, solenoid ve diğer endüktif yüklerde anahtarlama sırasında gerilim darbeleri oluşabileceğinden uygun koruma elemanları kullanılması tavsiye edilir.

Flyback Diyot Kullanımı

Görselde motor gibi endüktif yükler için flyback diyotu gösterilmektedir. MOSFET kapandığında endüktif yükte depolanan enerji ters gerilim darbesi oluşturabilir.

Flyback diyotu bu enerjinin güvenli şekilde dolaşmasına yardımcı olur ve MOSFET'in Drain-Source uçları arasındaki gerilim darbesini sınırlayarak koruma sağlar.

PWM ile Kullanım

IRL540N hızlı anahtarlama yapısı sayesinde PWM kontrollü uygulamalarda kullanılabilir. DC motor hız kontrolü, LED parlaklık ayarı ve farklı güç kontrol uygulamalarında PWM sinyali ile etkili sonuçlar verir.

Toplam Gate charge değerinin 49.3nC seviyesinde olması nedeniyle yüksek frekanslı uygulamalarda Gate'in hızlı şekilde şarj ve deşarj edilmesi önemlidir. Gerekli durumlarda uygun bir MOSFET Gate sürücüsü kullanılabilir.

Mikrodenetleyici ile Kullanım

IRL540N; Arduino, STM32, ESP32 ve benzeri mikrodenetleyici tabanlı devrelerde yük anahtarlama elemanı olarak kullanılabilir. Logic level yapısı sayesinde 5V kontrol sinyalleri ile kullanım açısından avantajlıdır.

Bununla birlikte yüksek akım, yüksek frekans veya düşük kayıp istenen uygulamalarda doğrudan mikrodenetleyici sürüşü yerine daha güçlü bir Gate sürücüsü kullanılması performansı artırabilir.

TO-220 Kılıf ve Soğutucu Kullanımı

IRL540N TO-220 kılıfa sahiptir. Metal tab yapısı sayesinde MOSFET üzerinde oluşan ısı uygun bir harici soğutucuya aktarılabilir.

Metal tab elektriksel olarak Drain terminaline bağlıdır. Aynı soğutucu üzerinde birden fazla güç elemanı kullanılacaksa elektriksel izolasyon gerekip gerekmediği kontrol edilmelidir.

Devre Tasarımında Dikkat Edilmesi Gerekenler

• Pin 1 Gate, Pin 2 Drain ve Pin 3 Source bağlantısı doğru yapılmalıdır
• Metal tabın elektriksel olarak Drain terminaline bağlı olduğu unutulmamalıdır
• Gate-Source gerilimi 16V maksimum sınırını aşmamalıdır
• Drain-Source gerilimi 100V maksimum sınırını aşmamalıdır
• Yüksek akımlı Drain ve Source yolları yeterli genişlikte tasarlanmalıdır
• Gate terminalinin boşta kalmasını önlemek için pull-down direnci kullanılmalıdır
• Yüksek akımlı uygulamalarda güç kaybı hesaplanmalı ve gerekli ise soğutucu kullanılmalıdır
• Endüktif yüklerde uygun flyback diyotu, TVS veya snubber koruması uygulanmalıdır
• Yüksek frekanslı PWM uygulamalarında uygun Gate sürücüsü tercih edilebilir

Kullanım Alanları

• DC yük anahtarlama devreleri
• DC motor sürücüleri
• PWM motor hız kontrolü
• LED ve aydınlatma kontrol devreleri
• Röle ve solenoid sürücüleri
• 12V, 24V ve 48V DC sistemler
• DC-DC dönüştürücüler
• Anahtarlamalı güç kaynakları
• Robotik uygulamalar
• Mikrodenetleyici kontrollü güç anahtarlama devreleri
• Elektronik anahtar uygulamaları
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet IRL540N Logic Level N Kanal MOSFET 100V 36A TO-220
