IRF1405 N Kanal MOSFET 55V 169A TO-220

IRF1405, düşük voltajlı ve yüksek akımlı güç anahtarlama uygulamaları için geliştirilmiş N kanal güç MOSFET'tir. 55V Drain-Source gerilim dayanımı ve düşük açık durum direnci sayesinde yüksek akımlı DC motor sürücüleri, akü sistemleri, inverterler, DC-DC dönüştürücüler, PWM kontrollü güç devreleri ve çeşitli endüstriyel elektronik uygulamalarda kullanılabilir.

Düşük RDS(on) değeri, MOSFET iletim durumundayken oluşan güç kaybının ve ısınmanın azaltılmasına yardımcı olur. TO-220 kılıfı sayesinde uygun soğutucu ile birlikte yüksek güçlü uygulamalarda rahatlıkla kullanılabilir.

Teknik Özellikler

• Model: IRF1405
• Transistör Tipi: N Kanal Güç MOSFET
• Çalışma Yapısı: Enhancement Mode
• Maksimum Drain-Source Gerilimi (VDS): 55V
• Hesaplanan Maksimum Drain Akımı (ID): 169A @ TC=25°C
• TO-220 Paket Akım Limiti: 75A
• Drain-Source Açık Durum Direnci (RDS(on)): Maksimum 5.3mΩ @ VGS=10V
• Tipik RDS(on): Yaklaşık 4.6mΩ
• Gate Threshold Gerilimi (VGS(th)): 2V – 4V
• Maksimum Gate-Source Gerilimi (VGS): ±20V
• Tipik Toplam Gate Charge (Qg): Yaklaşık 170nC @ VGS=10V
• Tipik Giriş Kapasitesi (Ciss): Yaklaşık 5400pF
• Pulsed Drain Akımı (IDM): Yüksek darbeli akım uygulamalarına uygundur
• Maksimum Junction Sıcaklığı: 175°C
• Çalışma Sıcaklığı: -55°C – +175°C
• Dahili Body Diyot Bulunur
• Yüksek Akım Taşıma Kapasitesine Sahiptir
• Kılıf Tipi: TO-220
• Pin Sayısı: 3

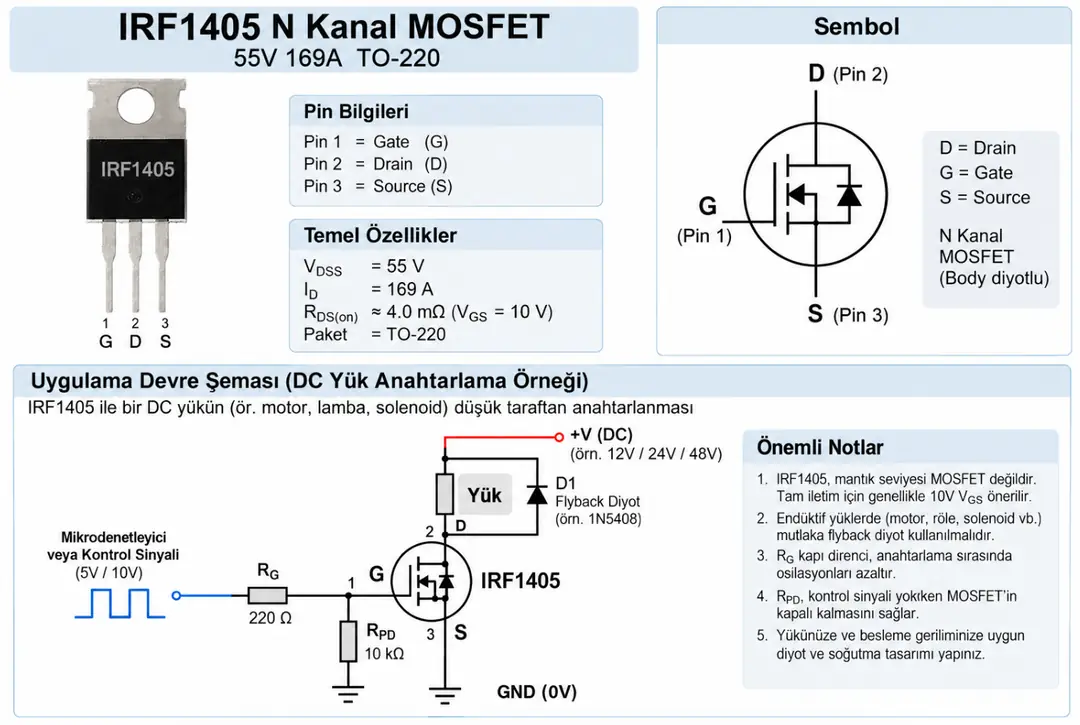

IRF1405 Pin Dizilimi ve Örnek Anahtarlama Devresi

IRF1405, TO-220 kılıfta 3 bacaklı bir güç MOSFET'idir. MOSFET üzerindeki yazılar kullanıcıya bakacak şekilde önden tutulduğunda pinler soldan sağa Gate, Drain ve Source şeklindedir.

• Pin 1 – Gate (G): MOSFET'in açılıp kapanmasını kontrol eden giriş terminalidir
• Pin 2 – Drain (D): Yük akımının MOSFET üzerinden geçtiği güç terminalidir
• Pin 3 – Source (S): Low-side uygulamalarda genellikle GND hattına bağlanır
• Metal Tab: Elektriksel olarak Drain terminaline bağlıdır

N Kanal MOSFET Çalışma Prensibi

IRF1405'in Gate ve Source terminalleri arasına yeterli pozitif gerilim uygulandığında Drain ile Source arasında iletim kanalı oluşur. Böylece Gate terminali üzerinden çok küçük kontrol akımı kullanılarak yüksek akımlı yükler elektronik olarak anahtarlanabilir.

Gate-Source gerilimi yeterli seviyeye ulaştığında MOSFET iletime geçer. Gate gerilimi kaldırıldığında ise Drain-Source arasındaki iletim kesilir. Bu yapı, hızlı anahtarlama ve PWM kontrollü güç uygulamaları için oldukça uygundur.

Gate Gerilimi ve Tam İletim

IRF1405 için Gate Threshold gerilimi 2V ile 4V arasındadır. Ancak bu değer MOSFET'in tam iletime geçtiği gerilim değildir; yalnızca iletimin başlamaya başladığı eşik noktayı ifade eder.

IRF1405'in düşük RDS(on) değeri VGS=10V koşulunda belirtilmektedir. Bu nedenle yüksek akımlı uygulamalarda MOSFET'in Gate terminalinin uygun bir Gate sürücüsü ile yaklaşık 10V seviyesinde sürülmesi daha uygundur.

IRF1405 logic-level MOSFET olarak değerlendirilmemelidir. 3.3V veya 5V çıkışlı mikrodenetleyiciler MOSFET'i kısmen iletime geçirebilir; ancak belirtilen düşük RDS(on) değerini garanti etmez. Bu da yüksek akım uygulamalarında daha fazla ısınmaya neden olabilir.

Düşük RDS(on) Değerinin Avantajı

IRF1405'in en önemli avantajlarından biri düşük açık durum direncine sahip olmasıdır. VGS=10V koşulunda maksimum RDS(on) değeri 5.3mΩ seviyesindedir.

MOSFET üzerinde oluşan yaklaşık iletim kaybı aşağıdaki formülle hesaplanabilir:

P ≈ I² × RDS(on)

Örneğin MOSFET üzerinden 20A akım geçerken RDS(on) değeri 5.3mΩ kabul edilirse yaklaşık:

P ≈ 20² × 0.0053 = 2.12W

iletim kaybı oluşur. Akım arttıkça ve sıcaklık yükseldikçe RDS(on) değeri de yükselir. Bu nedenle yüksek akımlı uygulamalarda termal tasarım büyük önem taşır.

169A Akım Değeri ve TO-220 Paket Sınırı

IRF1405 için verilen 169A maksimum Drain akımı değeri, yarı iletken yapının teorik sınırına göre hesaplanan değerdir. Bu değer pratikte TO-220 kılıf üzerinden sürekli 169A akım geçirilebileceği anlamına gelmez.

TO-220 paket yapısının bağlantı ve bacak sınırlamaları nedeniyle pratik paket akım limiti çok daha düşüktür. Bu nedenle gerçek uygulamalarda güvenli sürekli akım değeri; soğutucu, PCB bakır kalınlığı, bağlantı kabloları, terminal yapısı ve çalışma koşullarına göre belirlenmelidir.

55V Drain-Source Gerilim Dayanımı

IRF1405'in maksimum Drain-Source gerilim dayanımı 55V'tur. Bu nedenle özellikle 12V, 24V ve 36V sınıfındaki yüksek akımlı DC uygulamalar için uygundur.

55V değeri mutlak maksimum sınırdır. Motor, röle, solenoid ve benzeri endüktif yüklerin anahtarlanması sırasında kısa süreli gerilim darbeleri oluşabileceği için uygun koruma önlemleri alınmalıdır.

Uygulamaya bağlı olarak flyback diyotu, TVS diyot veya snubber devresi kullanılarak MOSFET'in aşırı gerilim darbelerinden korunması sağlanabilir.

Gate Direnci ve Pull-Down Direncinin Görevi

Görselde Gate terminali ile kontrol sinyali arasına seri bir Gate direnci, Gate ile GND arasına ise pull-down direnci yerleştirilmiştir. Gate direnci, Gate kapasitesinin şarj ve deşarj olduğu anda oluşan ani akımları sınırlandırmaya yardımcı olur.

Pull-down direnci ise kontrol sinyali bulunmadığında Gate terminalinin boşta kalmasını önler. Böylece sistem enerjilendiğinde MOSFET'in istemsiz şekilde iletime geçme riski azaltılır.

Bu direnç değerleri uygulamaya göre değişebilir. Uygun değerler, anahtarlama frekansı, Gate yükü ve sürücü yapısına göre seçilmelidir.

PWM ile Yüksek Akım Kontrolü

IRF1405, düşük açık durum direnci ve yüksek akım kapasitesi sayesinde PWM kontrollü güç devrelerinde kullanılabilir. DC motor hız kontrolü, yüksek güçlü LED sistemleri, rezistif yük kontrolü ve akü tabanlı güç uygulamaları için uygundur.

Yüksek Gate charge değeri nedeniyle özellikle yüksek frekanslı PWM uygulamalarında MOSFET'in uygun bir Gate sürücü ile sürülmesi daha verimli sonuç verir. Yetersiz sürme durumunda anahtarlama kayıpları artabilir.

Toplam Gate Charge ve Sürücü İhtiyacı

IRF1405'in toplam Gate yükü nispeten yüksektir. Bu durum özellikle hızlı anahtarlama uygulamalarında Gate sürücünün önemini artırır.

Gate'in yavaş şarj veya deşarj edilmesi MOSFET'in geçiş bölgesinde daha uzun süre kalmasına neden olur. Bu da anahtarlama kayıplarını artırır ve MOSFET'in daha fazla ısınmasına yol açabilir.

Bu nedenle motor sürücüleri, inverterler ve yüksek frekanslı güç elektroniği devrelerinde dedicated MOSFET Gate driver kullanılması tavsiye edilir.

Dahili Body Diyot

IRF1405 içerisinde MOSFET yapısına bağlı dahili body diyot bulunur. Bu diyot belirli ters akım koşullarında iletim yolu oluşturabilir.

Ancak motor ve solenoid gibi yüksek akımlı endüktif yük uygulamalarında yalnızca dahili body diyoda güvenilmemelidir. Devrenin çalışma yapısına göre harici diyot veya gerilim sınırlama elemanları kullanılmalıdır.

TO-220 Kılıf ve Soğutucu Kullanımı

IRF1405 TO-220 güç kılıfına sahiptir. Metal tab kısmı sayesinde uygun bir soğutucuya monte edilerek MOSFET üzerinde oluşan ısının daha etkili şekilde uzaklaştırılması sağlanabilir.

Metal tab elektriksel olarak Drain terminaline bağlıdır. Aynı soğutucu üzerine birden fazla güç elemanı monte edilecekse elektriksel izolasyon gerekip gerekmediği mutlaka kontrol edilmelidir.

Mikrodenetleyici ile Kullanım

IRF1405, Arduino, STM32, ESP32 ve benzeri mikrodenetleyici tabanlı sistemlerde yük anahtarlama elemanı olarak kullanılabilir. Ancak yüksek akım uygulamalarında doğrudan mikrodenetleyici çıkışı ile sürmek her zaman yeterli olmayabilir.

Düşük güç uygulamalarında doğrudan sürme mümkün olsa da yüksek verim ve düşük ısınma istenen uygulamalarda uygun bir MOSFET Gate sürücüsü kullanılması daha doğru olur.

PCB ve Devre Tasarımında Dikkat Edilmesi Gerekenler

• Gate, Drain ve Source pin dizilimi bağlantı öncesinde kontrol edilmelidir
• Metal tabın Drain terminaline elektriksel olarak bağlı olduğu unutulmamalıdır
• Yüksek akımlı Drain ve Source yolları geniş ve kısa tasarlanmalıdır
• PCB bakır kalınlığı kullanılacak akıma uygun seçilmelidir
• Yüksek akımlarda konnektör ve kablo kesitleri yeterli olmalıdır
• Gate hattı mümkün olduğunca kısa tutulmalıdır
• Gate'in boşta kalmasını önlemek için pull-down direnci kullanılmalıdır
• Yüksek frekanslı anahtarlamada uygun MOSFET Gate sürücüsü kullanılmalıdır
• Güç kaybı ve junction sıcaklığı dikkate alınarak uygun soğutucu seçilmelidir
• Endüktif yüklerde uygun flyback, TVS veya snubber koruması kullanılmalıdır
• Gate-Source gerilimi ±20V maksimum sınırını aşmamalıdır
• Drain-Source gerilimi 55V maksimum sınırını aşmamalıdır

Kullanım Alanları

• Yüksek akımlı DC yük anahtarlama devreleri
• DC motor sürücüleri
• PWM motor hız kontrolü
• 12V ve 24V akü sistemleri
• Batarya güç kontrol devreleri
• DC-DC güç dönüştürücüleri
• İnverter güç katları
• UPS güç sistemleri
• Yüksek güçlü LED kontrolü
• Röle ve solenoid sürücü devreleri
• Robotik güç uygulamaları
• Endüstriyel DC güç kontrolü
• Elektronik anahtar uygulamaları
• Akü şarj ve güç yönetimi devreleri
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet IRF1405 N Kanal MOSFET 55V 169A TO-220
