BD140 PNP Güç Transistörü – TO-126

BD140, orta güçlü doğrusal yükseltme ve anahtarlama uygulamalarında kullanılan PNP tipi bir BJT transistördür. Beyz gerilimi emetör gerilimine göre düşürüldüğünde iletime geçerek emetör ile kolektör arasındaki yük akımının kontrol edilmesini sağlar.

TO-126 bacaklı paket yapısına sahip olan BD140; ses yükselteçlerinin sürücü katlarında, pozitif besleme tarafı anahtarlama devrelerinde, LED kontrolünde ve uygun akım değerine sahip DC yüklerin sürülmesinde kullanılabilir. BD139, BD140’ın tamamlayıcı NPN transistörüdür.

Teknik Özellikler

• Ürün Kodu: BD140
• Transistör Tipi: PNP BJT
• Yarı İletken Yapısı: Silikon
• Kolektör-Emetör Gerilimi (VCEO): −80V
• Kolektör-Beyz Gerilimi (VCBO): −80V
• Emetör-Beyz Gerilimi (VEBO): −5V
• Maksimum Sürekli Kolektör Akımı: −1,5A
• Maksimum Darbeli Kolektör Akımı: −3A
• Maksimum Beyz Akımı: −0,5A
• Güç Dağılımı: 12,5W, gövde sıcaklığı 25°C tutulduğunda
• Güç Dağılımı: 1,25W, 25°C ortam sıcaklığında
• DC Akım Kazancı (hFE): 40–250, ürün varyantına ve ölçüm koşullarına göre
• BD140-10 Kazanç Sınıfı: 63–160
• BD140-16 Kazanç Sınıfı: 100–250
• Kolektör-Emetör Doyum Gerilimi: En fazla 0,5V, belirtilen ölçüm koşullarında
• Beyz-Emetör İletim Gerilimi: En fazla 1V, belirtilen ölçüm koşullarında
• Paket Tipi: TO-126
• Montaj Tipi: Bacaklı
• Bacak Sayısı: 3

BD140 Bacak Yapısı

BD140 transistör; emetör, kolektör ve beyz olmak üzere üç bağlantı bacağına sahiptir. TO-126 paketli güç transistörlerinin bacak sıralaması, TO-92 paketli küçük sinyal transistörlerinden farklı olabilir.

• 1. Bacak – Emetör (Emitter – E): PNP anahtarlama devrelerinde çoğunlukla pozitif besleme hattına bağlanan bacaktır.
• 2. Bacak – Kolektör (Collector – C): Kontrol edilen yükün akım yoluna bağlanır. Metal montaj yüzeyi kolektör bağlantısıyla elektriksel olarak ilişkili olabilir.
• 3. Bacak – Beyz (Base – B): Transistörün iletim ve kesim durumunu kontrol eder. Beyz akımı uygun değerde seri bir dirençle sınırlandırılmalıdır.

Verilen onsemi BD140 datasheet’inde bacak sıralaması 1: Emetör, 2: Kolektör ve 3: Beyz şeklindedir. Farklı üreticilere ait ürünlerde gövde görünümü veya pin dizilimi değişebileceğinden bağlantı öncesinde kullanılan ürünün datasheet’i kontrol edilmelidir.

PNP Transistör Nasıl Çalışır?

BD140’ın emetör bacağı pozitif besleme hattına bağlandığında transistörün kapalı kalması için beyz geriliminin emetör gerilimine yakın olması gerekir. Beyz gerilimi uygun bir direnç üzerinden emetör geriliminden daha düşük seviyeye çekildiğinde transistör iletime geçer.

BD140 iletime geçtiğinde pozitif beslemeden emetöre, ardından kolektöre ve bağlı yüke doğru akım geçer. Beyz gerilimi tekrar emetör gerilimine yaklaştırıldığında transistör kesime geçer ve yük üzerinden geçen akım durur.

PNP transistörlerin kontrol mantığı NPN transistörlere göre farklıdır. NPN transistörlerde beyz bacağına pozitif yönde kontrol akımı uygulanırken PNP transistörlerde beyz gerilimi emetör geriliminden daha düşük seviyeye çekilir.

Bağlantı ve Kullanım

• PNP anahtarlama devrelerinde emetör çoğunlukla pozitif besleme hattına bağlanır
• Yük genellikle kolektör bacağı ile GND hattı arasına bağlanır
• Beyz bacağına seri akım sınırlama direnci bağlanmalıdır
• Beyz gerilimi emetör gerilimine yaklaştığında transistör kapanır
• Beyz gerilimi emetör geriliminden yeterince düşük olduğunda transistör iletime geçer
• LED kullanımında LED’e seri akım sınırlama direnci eklenmelidir
• Mikrodenetleyiciyle kullanımda besleme ve kontrol gerilimleri birlikte değerlendirilmelidir
• Besleme gerilimi mikrodenetleyici çıkış geriliminden yüksekse ek bir sürücü katı gerekebilir
• Röle ve motor gibi endüktif yüklerde uygun koruma diyodu kullanılmalıdır
• Motorların ilk hareket akımı normal çalışma akımından daha yüksek olabilir
• Yüksek akımlı uygulamalarda güç kaybı ve soğutma ihtiyacı hesaplanmalıdır
• Metal montaj yüzeyinin elektriksel bağlantısı dikkate alınmalıdır
• Bağlantı yapılmadan önce bacak sıralaması kontrol edilmelidir

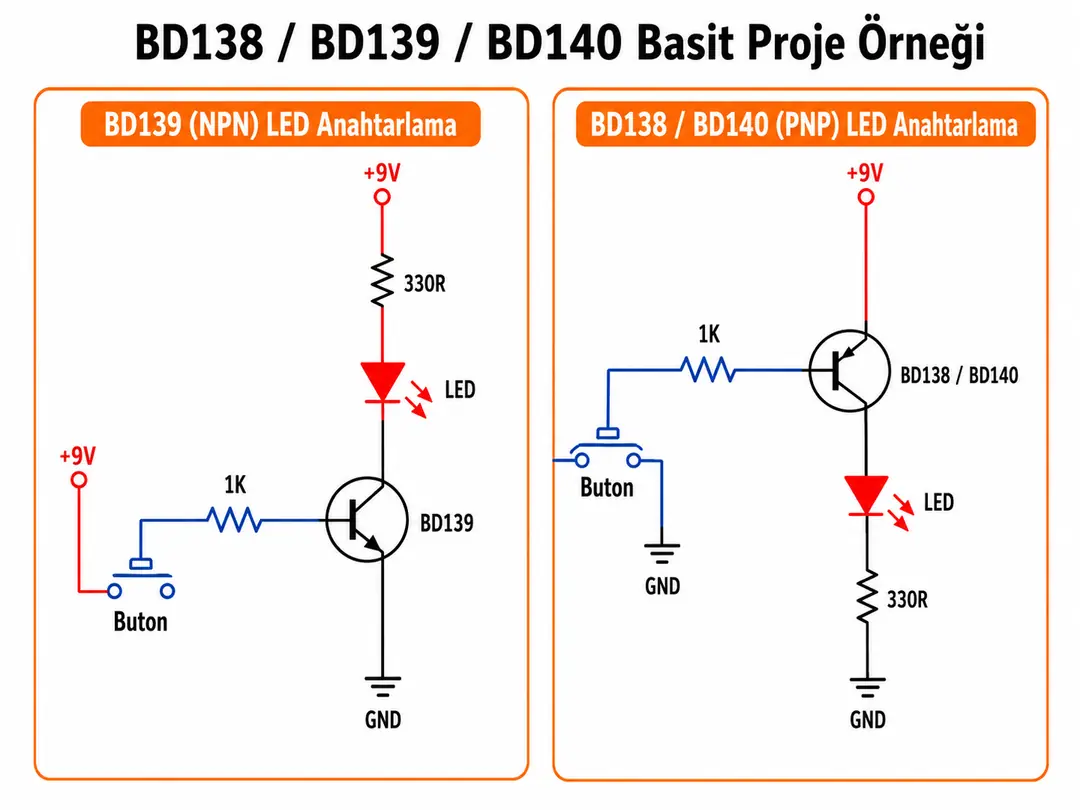

BD138, BD139 ve BD140 ile Basit Anahtarlama Uygulaması

Görseldeki anahtarlama uygulaması, BD140 için PNP bağlantı düzeni kullanılarak ve devre elemanları BD140’ın teknik sınırlarına uygun seçilerek yapılabilir.

BD140 PNP tipi olduğu için genellikle yükün pozitif besleme tarafında kullanılır. Transistörün emetör bacağı pozitif beslemeye, kolektör bacağı ise kontrol edilecek yüke bağlanır.

Butona basıldığında veya kontrol sinyali uygulandığında beyz bacağı, beyz direnci üzerinden emetör geriliminden daha düşük bir seviyeye çekilir. Beyz-emetör gerilim farkının oluşmasıyla BD140 iletime geçer ve bağlı yüke akım sağlanır.

Kontrol sinyali kaldırıldığında beyz gerilimi emetör gerilimine yaklaşır. BD140 kesime geçer ve yük üzerinden geçen akım durur.

• Beyz direnci, BD140’ın beyz akımını sınırlandırır
• LED kullanılıyorsa seri LED direnci, LED üzerinden geçen akımı sınırlandırır
• BD140, yükün pozitif besleme bağlantısını elektronik olarak açıp kapatır
• Röle ve motor gibi endüktif yüklerde uygun koruma diyodu kullanılmalıdır

BD140’ın 1,5A kolektör akımı ve 12,5W güç değerleri mutlak maksimum sınırları ifade eder. Gerçek devrede kullanılabilecek akım; beyz sürme akımına, yük yapısına, transistör üzerindeki gerilim düşümüne, ortam sıcaklığına ve kullanılan soğutucuya bağlıdır.

Kullanım Alanları

• Pozitif besleme tarafı anahtarlama devreleri
• Ses yükselteçlerinin sürücü katları
• Tamamlayıcı ve yarı tamamlayıcı yükselteç devreleri
• LED ve aydınlatma kontrol devreleri
• Röle sürücü uygulamaları
• Uygun akımlı DC motor kontrolü
• Buzzer ve solenoid kontrol devreleri
• Doğrusal güç ve sinyal yükseltme devreleri
• Elektronik eğitim ve prototipleme çalışmaları
• Elektronik cihaz bakım ve onarım uygulamaları

Ek Bilgiler

• BD140, PNP tipi orta güçlü bir bipolar transistördür
• BD139, BD140’ın tamamlayıcı NPN modelidir
• BD140’ın kolektör-emetör gerilim sınırı −80V’tur
• 1,5A değeri mutlak maksimum sürekli kolektör akımıdır ve önerilen normal çalışma akımı değildir
• 3A darbeli akım değeri sürekli çalışma için kullanılamaz
• 12,5W güç değeri, transistör gövdesi 25°C sıcaklıkta tutulduğunda geçerlidir
• Soğutucusuz ve 25°C ortam koşulunda güç dağılımı 1,25W ile sınırlıdır
• Yüksek güç uygulamalarında uygun soğutucu ve elektriksel izolasyon gerekebilir
• Pratik çalışma akımı; beyz sürme akımına, soğutmaya, ortam sıcaklığına ve güç kaybına bağlıdır
• DC akım kazancı BD140-10 veya BD140-16 varyantına göre değişebilir
• Ürün üzerindeki marka ve ek kod üretim partisine göre farklılık gösterebilir
• Gövde görünümü ve bacak biçimi üreticiye göre değişebilir
• Bağlantı yapılmadan önce ürünün pin dizilimi kontrol edilmelidir

Ürün Datasheet

BD140 Datasheet

Paket İçeriği

• 1 Adet BD140 PNP BJT Güç Transistörü – TO-126
