IRF4905 P Kanal MOSFET 55V 74A TO-220

IRF4905, yüksek akım gerektiren DC güç anahtarlama uygulamaları için geliştirilmiş P kanal güç MOSFET'tir. 55V Drain-Source gerilim dayanımı, yüksek akım kapasitesi ve düşük açık durum direnci sayesinde akü sistemleri, ters polarite koruma devreleri, yüksek taraf anahtarlama, motor kontrol uygulamaları, güç dağıtım devreleri ve çeşitli otomotiv ile endüstriyel elektronik projelerde kullanılabilir.

P kanal MOSFET yapısı sayesinde özellikle pozitif besleme hattı üzerinden yapılan high-side anahtarlama uygulamalarında tercih edilir. TO-220 kılıfı sayesinde uygun soğutucu ile birlikte yüksek güçlü uygulamalarda kullanılabilir.

Teknik Özellikler

• Model: IRF4905
• Transistör Tipi: P Kanal Güç MOSFET
• Çalışma Yapısı: Enhancement Mode
• Maksimum Drain-Source Gerilimi (V(BR)DSS): -55V
• Sürekli Drain Akımı (ID): -74A @ TC=25°C, VGS=-10V
• Sürekli Drain Akımı: -52A @ TC=100°C, VGS=-10V
• Darbeli Drain Akımı (IDM): -260A
• Drain-Source Açık Durum Direnci (RDS(on)): Maksimum 0.02Ω @ VGS=-10V, ID=-38A
• Gate Threshold Gerilimi (VGS(th)): -2V ile -4V arası
• Maksimum Gate-Source Gerilimi (VGS): ±20V
• Maksimum Güç Dağılımı (PD): 200W @ TC=25°C
• Toplam Gate Charge (Qg): Maksimum 180nC
• Giriş Kapasitesi (Ciss): Tipik 3400pF
• Tek Darbe Avalanche Enerjisi (EAS): 930mJ
• Çalışma Junction Sıcaklığı: -55°C ile +175°C arası
• Dahili Body Diyot Bulunur
• Fully Avalanche Rated yapı
• Hızlı anahtarlama yapısına sahiptir
• Kılıf Tipi: TO-220AB
• Pin Sayısı: 3

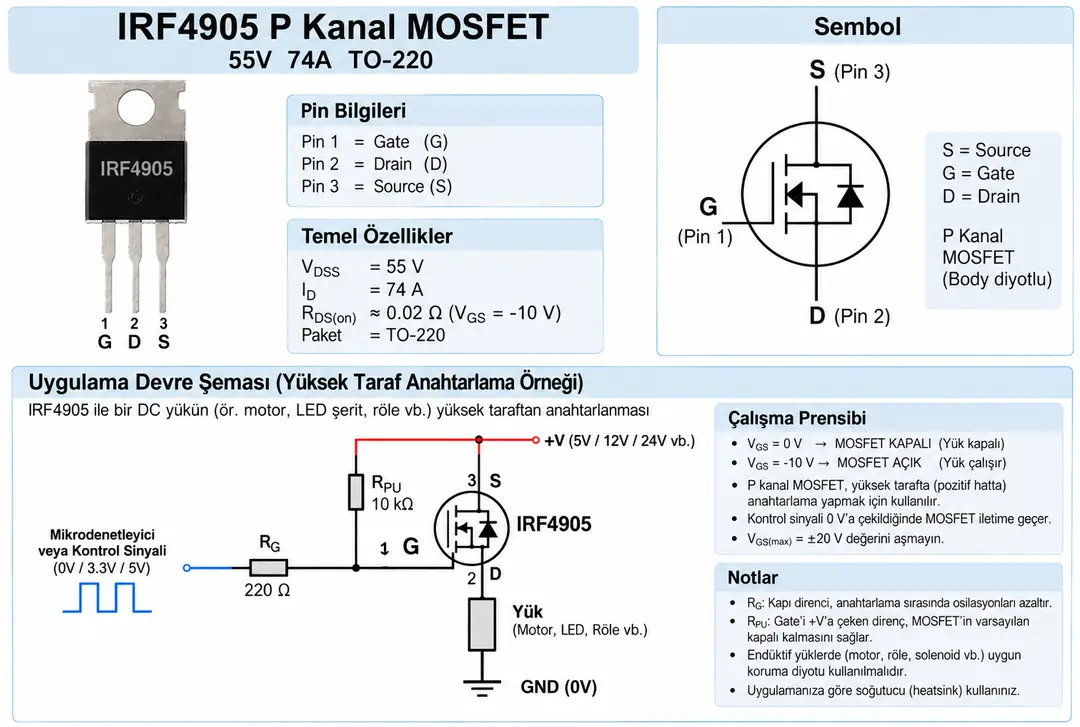

IRF4905 Pin Dizilimi ve Örnek Yüksek Taraf Anahtarlama Devresi

IRF4905, TO-220 kılıfta 3 bacaklı bir P kanal güç MOSFET'tir. MOSFET üzerindeki yazılar kullanıcıya bakacak şekilde önden tutulduğunda pinler soldan sağa Gate, Drain ve Source şeklindedir.

• Pin 1 – Gate (G): MOSFET'in açılıp kapanmasını kontrol eden giriş terminalidir
• Pin 2 – Drain (D): Yük akımının çıktığı güç terminalidir
• Pin 3 – Source (S): High-side uygulamalarda genellikle pozitif besleme hattına bağlanır
• Metal Tab: Elektriksel olarak Drain terminaline bağlıdır

P Kanal MOSFET Nasıl Çalışır?

P kanal MOSFET'te Source ucu genellikle pozitif besleme hattına bağlanır. Gate gerilimi Source seviyesine yakın olduğunda MOSFET kapalı kalır. Gate gerilimi Source'a göre daha negatif seviyeye çekildiğinde ise Gate-Source gerilimi negatif olur ve MOSFET iletime geçer.

IRF4905 için örnek olarak Source ucu +12V hattına bağlıysa Gate ucu yaklaşık +12V seviyesinde tutulduğunda MOSFET kapalıdır. Gate ucu 0V seviyesine yaklaştırıldığında VGS yaklaşık -12V olur ve MOSFET iletime geçer.

Yüksek Taraf Anahtarlama Avantajı

IRF4905'in en önemli kullanım alanlarından biri high-side yani yüksek taraf anahtarlamadır. Bu yöntemde yükün pozitif besleme hattı MOSFET üzerinden kontrol edilir ve yükün alt tarafı doğrudan GND hattına bağlanır.

Bu yapı özellikle otomotiv elektroniği, batarya sistemleri, güç dağıtımı ve ortak toprak yapısının korunmasının önemli olduğu uygulamalarda avantaj sağlar.

Gate Gerilimi ve Tam İletim

IRF4905'in Gate Threshold gerilimi yaklaşık -2V ile -4V arasındadır. Ancak bu değer MOSFET'in tam iletime geçtiği gerilim değildir; yalnızca iletimin başladığı eşik seviyeyi ifade eder.

Maksimum 0.02Ω RDS(on) değeri VGS=-10V koşulunda verilmektedir. Bu nedenle yüksek akımlı uygulamalarda düşük kayıplı çalışma için Gate-Source geriliminin yeterince negatif olması gerekir.

Örneğin Source ucu +12V seviyesindeyse Gate ucunun 0V seviyesine çekilmesi MOSFET'i güçlü şekilde iletime geçirebilir. Daha düşük negatif VGS değerlerinde MOSFET iletime geçse bile RDS(on) artabilir ve ısınma yükselir.

Görseldeki Kontrol Devresi Hakkında Teknik Not

Görselde P kanal MOSFET'in yüksek taraftan anahtarlama mantığı doğru şekilde gösterilmektedir. Gate ucundaki pull-up direnç MOSFET'in varsayılan olarak kapalı kalmasını sağlar ve Gate düşük seviyeye çekildiğinde MOSFET iletime geçer.

Ancak +12V veya +24V gibi beslemelerde Gate ucunun mikrodenetleyiciye doğrudan bağlanması dikkat gerektirir. Gate düğümü pull-up direnç üzerinden pozitif beslemeye yükseldiği için, doğrudan bağlı bir 3.3V veya 5V mikrodenetleyici pini için seviye uyumsuzluğu oluşabilir.

Bu nedenle pratik devrelerde NPN transistör, N kanal MOSFET, open-collector / open-drain çıkış veya uygun bir gate sürücü kullanılarak Gate'in güvenli şekilde aşağı çekilmesi daha doğru olur.

Düşük RDS(on) Değerinin Avantajı

IRF4905'in en önemli avantajlarından biri düşük açık durum direncidir. VGS=-10V koşulunda maksimum RDS(on) değeri yalnızca 0.02Ω seviyesindedir.

MOSFET üzerinde oluşan yaklaşık iletim kaybı aşağıdaki formülle hesaplanabilir:

P ≈ I² × RDS(on)

Örneğin MOSFET üzerinden 10A akım geçerken RDS(on) değeri 0.02Ω kabul edilirse yaklaşık:

P ≈ 10² × 0.02 = 2W

iletim kaybı oluşur. Akım arttıkça ve sıcaklık yükseldikçe bu kayıp artabilir. Bu nedenle yüksek akımlı uygulamalarda termal tasarım önemlidir.

74A Akım Değeri ve Soğutma

IRF4905 için verilen -74A sürekli Drain akımı, belirli test koşullarında ve kasa sıcaklığı kontrol altında tutulurken geçerlidir. Bu değer MOSFET'in her koşulda ve soğutucusuz şekilde sürekli 74A taşıyabileceği anlamına gelmez.

Gerçek uygulamalardaki güvenli akım seviyesi; soğutucu, ortam sıcaklığı, PCB bakır kalınlığı, bağlantı kabloları, konnektör yapısı, duty cycle ve güç kaybı gibi etkenlere bağlı olarak belirlenmelidir.

55V Drain-Source Gerilim Dayanımı

IRF4905'in maksimum Drain-Source gerilim dayanımı -55V'tur. Bu nedenle özellikle 12V, 24V ve 36V sınıfındaki DC güç sistemlerinde kullanıma uygundur.

55V değeri mutlak maksimum sınırdır. Motor, röle, solenoid ve benzeri endüktif yüklerin anahtarlanması sırasında gerilim darbeleri oluşabileceğinden uygun koruma elemanları kullanılması önerilir.

Uygulamaya bağlı olarak flyback diyotu, TVS diyot veya snubber devresi kullanılarak MOSFET'in aşırı gerilim darbelerinden korunması sağlanabilir.

Gate Direnci ve Pull-Up Direncinin Görevi

Görselde Gate ile kontrol hattı arasında seri bir direnç ve Gate ile pozitif besleme arasında pull-up direnç gösterilmiştir. Gate direnci, Gate kapasitesinin şarj ve deşarj sırasında oluşan ani akımları sınırlamaya ve salınımları azaltmaya yardımcı olur.

Pull-up direnç ise kontrol sinyali yokken Gate'i Source seviyesine yaklaştırarak MOSFET'in varsayılan olarak kapalı kalmasını sağlar. Böylece sistem ilk enerjilendiğinde yükün istemsiz şekilde devreye girmesi önlenebilir.

Toplam Gate Charge ve Sürücü İhtiyacı

IRF4905'in toplam Gate yükü maksimum 180nC seviyesindedir. Bu değer özellikle yüksek frekanslı anahtarlama veya PWM uygulamalarında Gate sürücünün önemini artırır.

Gate'in yavaş şarj veya deşarj edilmesi MOSFET'in geçiş bölgesinde daha uzun süre kalmasına neden olabilir. Bu da anahtarlama kayıplarını ve ısınmayı artırabilir.

Yüksek akım veya daha yüksek anahtarlama frekansı gereken devrelerde uygun bir gate sürücü kullanılması tavsiye edilir.

Dahili Body Diyot

IRF4905 içerisinde dahili body diyot bulunur. Bu diyot MOSFET yapısının doğal bir parçasıdır ve belirli ters akım koşullarında iletim yolu oluşturabilir.

Ancak motor ve solenoid gibi endüktif yüklerde yalnızca dahili body diyoda güvenilmemelidir. Uygulamaya uygun koruma diyotları ve gerilim sınırlama elemanları kullanılmalıdır.

TO-220 Kılıf ve Soğutucu Kullanımı

IRF4905 TO-220AB güç kılıfına sahiptir. Uygun bir soğutucu ile birlikte kullanıldığında MOSFET üzerinde oluşan ısının daha etkili şekilde uzaklaştırılması sağlanabilir.

Metal tab elektriksel olarak Drain terminaline bağlıdır. Aynı soğutucu üzerine birden fazla güç elemanı monte edilecekse elektriksel izolasyon gerekip gerekmediği mutlaka kontrol edilmelidir.

Mikrodenetleyici ile Kullanım

IRF4905, Arduino, STM32, ESP32 ve benzeri mikrodenetleyici sistemlerinde yük anahtarlama elemanı olarak kullanılabilir. Ancak P kanal MOSFET yapısı nedeniyle özellikle high-side uygulamalarda doğrudan mikrodenetleyici çıkışıyla sürmek her zaman doğru yöntem olmayabilir.

Besleme gerilimi mikrodenetleyici lojik seviyesinden yüksek olduğunda uygun bir sürücü katı kullanılarak Gate gerilimi güvenli şekilde kontrol edilmelidir. Bu yaklaşım hem MOSFET'in daha verimli çalışmasını sağlar hem de kontrol devresini korur.

PCB ve Devre Tasarımında Dikkat Edilmesi Gerekenler

• Gate, Drain ve Source pin dizilimi bağlantı öncesinde kontrol edilmelidir
• Metal tabın Drain terminaline elektriksel olarak bağlı olduğu unutulmamalıdır
• Yüksek akımlı güç yolları yeterli genişlikte ve kısa tasarlanmalıdır
• PCB bakır kalınlığı kullanılacak akıma uygun seçilmelidir
• Gate hattı mümkün olduğunca kısa tutulmalıdır
• Gate sürme devresi uygulanan besleme gerilimine uygun seçilmelidir
• Gate-Source gerilimi ±20V maksimum sınırını aşmamalıdır
• Drain-Source gerilimi -55V maksimum sınırını aşmamalıdır
• Yüksek akımlı uygulamalarda güç kaybı hesaplanmalı ve gerekirse soğutucu kullanılmalıdır
• Endüktif yüklerde uygun flyback, TVS veya snubber koruması kullanılmalıdır
• High-side uygulamalarda doğrudan mikrodenetleyici bağlantısı yerine uygun sürücü katı tercih edilmelidir

Kullanım Alanları

• High-side yük anahtarlama devreleri
• Akü ve batarya güç dağıtım sistemleri
• Ters polarite koruma devreleri
• DC motor ve fan besleme kontrolü
• LED şerit ve aydınlatma kontrolü
• Röle ve solenoid besleme anahtarlaması
• Otomotiv elektronik uygulamaları
• 12V ve 24V güç sistemleri
• Güç yol seçme ve besleme yönetimi devreleri
• DC-DC dönüştürücü giriş anahtarlama uygulamaları
• Endüstriyel güç kontrol sistemleri
• Elektronik eğitim ve deney projeleri
• Prototip ve hobi elektroniği uygulamaları

Paket İçeriği

• 1 Adet IRF4905 P Kanal MOSFET 55V 74A TO-220
