2N2907A PNP BJT Transistör TO-92

2N2907A, genel amaçlı anahtarlama ve sinyal yükseltme uygulamalarında kullanılan PNP tipi bipolar junction transistördür. 60V Collector-Emitter gerilim dayanımı ve 600mA Collector akımı kapasitesi sayesinde LED, röle, küçük motor, analog devre, amplifikatör ve çeşitli elektronik kontrol uygulamalarında kullanılabilir.

PNP yapısı sayesinde özellikle yükün pozitif besleme hattının anahtarlanması gereken high-side uygulamalarda tercih edilebilir. TO-92 plastik kılıf yapısı breadboard, prototip kart ve delikli PCB uygulamalarında kolay kullanım sağlar.

Teknik Özellikler

• Model: 2N2907A
• Transistör Tipi: PNP BJT
• Kullanım Tipi: Genel Amaçlı Anahtarlama ve Amplifikasyon
• Collector-Emitter Gerilimi (VCEO): Maksimum 60V
• Collector-Base Gerilimi (VCBO): Maksimum 60V
• Emitter-Base Gerilimi (VEBO): Maksimum 5V
• Sürekli Collector Akımı (IC): Maksimum 600mA
• Tepe Collector Akımı (ICM): Maksimum 800mA
• Toplam Güç Dağılımı (Ptot): Maksimum 625mW @ TA=25°C
• DC Akım Kazancı (hFE): Minimum 100 @ IC=150mA, VCE=10V
• DC Akım Kazancı (hFE): Minimum 50 @ IC=500mA, VCE=10V
• Collector-Emitter Doyum Gerilimi (VCE(sat)): Maksimum 0.3V @ IC=150mA, IB=15mA
• Geçiş Frekansı (fT): Minimum 250MHz sınıfı
• Junction-Ortam Termal Direnci (RθJA): Yaklaşık 200K/W
• Maksimum Junction Sıcaklığı: 150°C
• Depolama Sıcaklığı: -65°C ile +150°C
• Kılıf Tipi: TO-92
• Montaj Tipi: THT
• Pin Sayısı: 3

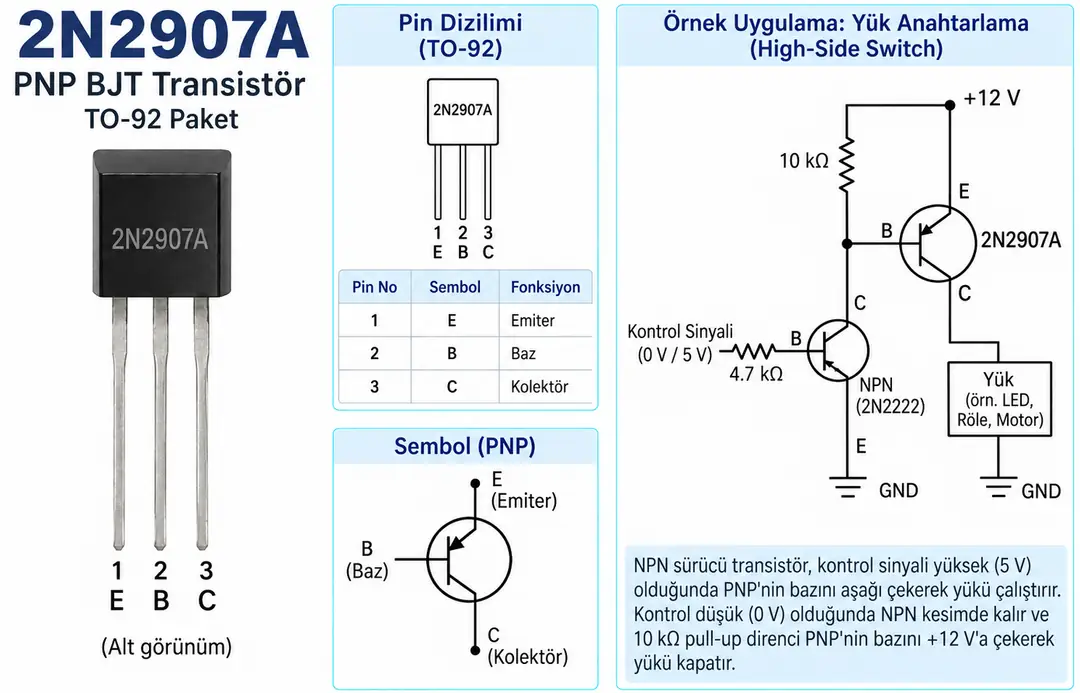

2N2907A Pin Dizilimi ve High-Side Anahtarlama

Diotec 2N2907A TO-92 versiyonunda komponentin düz yüzü kullanıcıya bakacak ve bacaklar aşağı doğru olacak şekilde pin dizilimi soldan sağa Emitter, Base ve Collector şeklindedir.

• Pin 1 – E / Emitter: PNP high-side uygulamalarda genellikle pozitif besleme hattına bağlanır
• Pin 2 – B / Base: Transistörün iletimini kontrol eden terminaldir
• Pin 3 – C / Collector: Yük akımının geçtiği çıkış terminalidir

2N2907A pin dizilimi üreticiye ve paket varyantına göre farklılık gösterebilir. Devreye bağlamadan önce kullanılan fiziksel komponentin üretici datasheet'i kontrol edilmelidir.

Çalışma Prensibi

2N2907A bir PNP bipolar transistördür. PNP transistörün iletime geçebilmesi için Base terminalinin Emitter terminaline göre daha düşük bir gerilime çekilmesi gerekir.

Base-Emitter jonksiyonu ileri yönde polarize edildiğinde Base akımı oluşur ve Emitter'den Collector'a doğru daha yüksek bir yük akımı kontrol edilebilir.

Transistörü kapatmak için Base gerilimi tekrar Emitter gerilimine yaklaştırılır. Base ile Emitter arasındaki gerilim farkı yeterince küçüldüğünde 2N2907A kesime gider.

High-Side Anahtarlama

PNP transistörlerin yaygın kullanım alanlarından biri high-side anahtarlamadır. Bu bağlantıda 2N2907A'nın Emitter terminali pozitif beslemeye, Collector terminali yükün pozitif tarafına ve yükün diğer ucu GND hattına bağlanır.

Base terminali Emitter'e göre aşağı çekildiğinde PNP transistör iletime geçer ve pozitif besleme yüke aktarılır. Base tekrar Emitter seviyesine çekildiğinde ise transistör kapanır.

0V / 5V Kontrol Sinyali ile +12V Yük Sürme

Görselde 0V / 5V kontrol sinyalinin doğrudan 2N2907A'ya uygulanması yerine bir NPN sürücü transistörü üzerinden high-side PNP transistörün kontrol edilmesi gösterilmektedir.

Kontrol sinyali HIGH olduğunda NPN sürücü transistörü iletime geçer ve 2N2907A'nın Base terminalini Emitter seviyesinden aşağı çeker. Böylece PNP transistör iletime geçer ve +12V besleme bağlı yüke aktarılır.

Kontrol sinyali LOW olduğunda NPN transistör kapanır. 10kΩ pull-up direnci 2N2907A'nın Base terminalini tekrar Emitter / +12V seviyesine çeker ve PNP transistör kapanır.

NPN Seviye Dönüştürücü Sürücü

+12V high-side PNP transistörün 3.3V veya 5V seviyesinde çalışan bir mikrodenetleyici ile kontrol edilmesinde NPN sürücü transistörü kullanılabilir. Bu yöntem mikrodenetleyici çıkışının doğrudan +12V seviyesine maruz kalmasını önler.

Görselde örnek olarak 2N2222 NPN transistör kullanılmıştır. Mikrodenetleyici çıkışı seri direnç üzerinden NPN Base terminalini sürer ve NPN transistör PNP Base terminalinin aşağı çekilmesini kontrol eder.

NPN Base Direnci

Görselde kontrol sinyali ile NPN sürücü transistörün Base terminali arasına 4.7kΩ direnç yerleştirilmiştir. Bu direnç mikrodenetleyici çıkışından NPN Base terminaline akan akımı sınırlandırır.

Uygun direnç değeri kullanılan kontrol gerilimi, NPN transistörün özellikleri ve gerekli Collector akımına göre belirlenmelidir.

PNP Base Akımının Sınırlandırılması

2N2907A'nın Base terminalinden geçen akım da sınırlandırılmalıdır. NPN sürücü transistörünün Collector terminali ile 2N2907A'nın Base terminali arasına uygulamaya uygun bir seri direnç eklenmesi gerekir.

Bu direnç PNP transistör iletime geçtiğinde Emitter-Base jonksiyonundan NPN sürücü üzerinden GND'ye akabilecek Base akımını sınırlandırır.

Direnç yaklaşık olarak aşağıdaki ilişkiyle hesaplanabilir:

RB(PNP) ≈ (VSUPPLY − VBE(PNP) − VCE(sat,NPN)) / IB(PNP)

Bu nedenle görseldeki bağlantı çalışma prensibini doğru şekilde gösterse de gerçek devrede 2N2907A Base'i ile NPN Collector arasına uygun bir Base akım sınırlama direnci eklenmesi önerilir.

10kΩ Base-Emitter Pull-Up Direnci

Görselde 2N2907A'nın Base terminali ile +12V Emitter hattı arasında kullanılan 10kΩ direnç, PNP transistörün kontrol sinyali bulunmadığında güvenilir şekilde kapalı kalmasına yardımcı olur.

NPN sürücü transistörü kapandığında bu direnç Base gerilimini Emitter gerilimine yaklaştırır ve Base-Emitter jonksiyonunun iletimini keser.

600mA Collector Akımı

Diotec 2N2907A TO-92 versiyonu için maksimum sürekli Collector akımı 600mA, kısa süreli tepe Collector akımı ise 800mA olarak belirtilmektedir.

600mA maksimum cihaz sınırıdır ve her ortam veya devre koşulunda sürekli 600mA yük sürülebileceği anlamına gelmez. Transistör üzerindeki güç kaybı, ortam sıcaklığı ve junction sıcaklığı birlikte değerlendirilmelidir.

60V Gerilim Dayanımı

2N2907A maksimum 60V Collector-Emitter gerilim dayanımına sahiptir. Bu özellik düşük ve orta gerilimli elektronik kontrol, sinyal ve anahtarlama uygulamalarında kullanılmasına imkan verir.

60V mutlak maksimum cihaz sınırıdır. Motor, röle veya solenoid gibi endüktif yüklerde anahtarlama sırasında oluşabilecek transient gerilimler dikkate alınmalıdır.

Doyum Bölgesinde Anahtarlama

2N2907A bir anahtar olarak kullanıldığında yeterli Base akımı sağlanarak doyum bölgesinde çalıştırılır. Diotec verilerine göre IC=150mA ve IB=15mA koşulunda Collector-Emitter doyum gerilimi maksimum yaklaşık 0.3V'tur.

Base akımının yetersiz olması durumunda transistör tam doyuma ulaşamayabilir. Bu durumda Collector-Emitter gerilim düşümü ve transistör üzerinde oluşan güç kaybı artabilir.

Transistör Üzerindeki Güç Kaybı

Anahtarlama uygulamalarında transistör iletimdeyken Collector-Emitter üzerinde belirli bir gerilim düşümü meydana gelir. Yaklaşık güç kaybı aşağıdaki ilişkiyle değerlendirilebilir:

P ≈ VCE × IC

TO-92 paketinin termal kapasitesi sınırlı olduğundan özellikle yüksek Collector akımlarında oluşan güç kaybı dikkate alınmalıdır.

DC Akım Kazancı – hFE

2N2907A'nın DC akım kazancı çalışma akımına ve Collector-Emitter gerilimine göre değişir. Diotec versiyonunda IC=150mA ve VCE=10V koşulunda minimum hFE değeri 100, IC=500mA seviyesinde ise minimum 50 olarak belirtilmektedir.

Anahtarlama devresi tasarlanırken yalnızca tipik hFE değerine güvenilmemeli, güvenilir doyum için yeterli Base akımı sağlanmalıdır.

Amplifikatör Olarak Kullanım

2N2907A yalnızca anahtarlama elemanı olarak değil, genel amaçlı analog ve sinyal yükseltme devrelerinde de kullanılabilir. Yüksek geçiş frekansı sayesinde çeşitli küçük sinyal ve sürücü katlarında kullanılmaya uygundur.

2N2907A, 2N2222A gibi NPN transistörlerle birlikte komplementer sürücü ve push-pull devrelerinin oluşturulmasında da kullanılabilir.

Endüktif Yüklerde Koruma

Röle, motor, solenoid ve bobin gibi endüktif yükler kapatıldığında yüksek gerilim darbeleri oluşturabilir. Bu darbeler transistörün maksimum gerilim sınırını aşarak hasara neden olabilir.

Endüktif DC yük kullanılıyorsa bağlantı topolojisine uygun bir flyback diyot veya başka bir transient koruma elemanı kullanılmalıdır.

TO-92 Kılıf

2N2907A TO-92 plastik kılıfa sahiptir. THT montaj yapısı sayesinde breadboard, delikli plaket ve standart PCB uygulamalarında kolaylıkla kullanılabilir.

TO-92 paketin güç dağıtma kapasitesi sınırlı olduğundan yüksek yük akımlarında cihaz sıcaklığı mutlaka dikkate alınmalıdır.

Devre Tasarımında Dikkat Edilmesi Gerekenler

• 2N2907A PNP tipi BJT transistördür
• Diotec TO-92 versiyonunda düz yüz önden bakıldığında pin sırası Emitter - Base - Collector şeklindedir
• Pin dizilimi üreticiye göre değişebileceğinden fiziksel ürünün datasheet'i kontrol edilmelidir
• Maksimum Collector-Emitter gerilimi 60V'tur
• Maksimum sürekli Collector akımı 600mA'dır
• 800mA değeri kısa süreli tepe Collector akımıdır
• PNP Base akımı uygun seri direnç ile sınırlandırılmalıdır
• Base ile Emitter arasında pull-up direnci kullanılması transistörün kapalı kalmasına yardımcı olur
• 12V high-side devrenin 3.3V veya 5V sinyalle kontrolünde NPN veya NMOS seviye dönüştürücü kullanılabilir
• NPN sürücü transistörünün Base terminalinde de uygun akım sınırlama direnci kullanılmalıdır
• Endüktif yüklerde uygun flyback veya transient koruma elemanı kullanılmalıdır
• Maksimum güç ve junction sıcaklığı sınırları aşılmamalıdır

Kullanım Alanları

• High-side DC yük anahtarlama
• Genel amaçlı transistör anahtarlama
• LED sürücü devreleri
• Röle kontrol devreleri
• Küçük DC motor kontrolü
• Solenoid ve bobin sürme
• Analog sinyal yükseltme
• Ses devreleri
• Komplementer push-pull devreleri
• Arduino ve mikrodenetleyici uygulamaları
• Robotik ve otomasyon projeleri
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet 2N2907A PNP BJT Transistör TO-92
