BC557 PNP BJT Transistör – TO-92

BC557, küçük sinyal yükseltme ve düşük akımlı anahtarlama uygulamalarında kullanılan genel amaçlı PNP tipi bir BJT transistördür. Beyz gerilimi emetör gerilimine göre düşürüldüğünde iletime geçerek emetör ile kolektör arasındaki akım yolunun kontrol edilmesini sağlar.

TO-92 bacaklı paket yapısına sahip olan BC557; LED kontrolü, sensör çıkışları, ses devreleri, küçük sinyal yükseltme ve pozitif besleme tarafı anahtarlama uygulamalarında kullanılabilir. Breadboard, pertinaks ve baskı devre kartlarına monte edilebilir.

Teknik Özellikler

• Ürün Kodu: BC557
• Transistör Tipi: PNP BJT
• Yarı İletken Yapısı: Silikon
• Kolektör-Emetör Gerilimi (VCEO): −45V
• Kolektör-Emetör Gerilimi (VCES): −50V
• Kolektör-Beyz Gerilimi (VCBO): −50V
• Emetör-Beyz Gerilimi (VEBO): −5V
• Maksimum Sürekli Kolektör Akımı: −100mA
• Tepe Kolektör Akımı: −200mA
• Toplam Güç Dağılımı: 500mW, 25°C ortam sıcaklığında
• DC Akım Kazancı (hFE): BC557 için 75–800, belirtilen ölçüm koşullarında
• BC557B DC Akım Kazancı (hFE): 200–450, belirtilen ölçüm koşullarında
• Geçiş Frekansı: Tipik 150MHz, belirtilen ölçüm koşullarında
• Paket Tipi: TO-92
• Montaj Tipi: Bacaklı
• Bacak Sayısı: 3

BC557 Bacak Yapısı

BC557 transistör; emetör, beyz ve kolektör olmak üzere üç bağlantı bacağına sahiptir. Transistörün doğru çalışabilmesi için her bacağın devrede uygun noktaya bağlanması gerekir.

• 1. Bacak – Emetör (Emitter – E): PNP anahtarlama devrelerinde çoğunlukla pozitif besleme hattına bağlanan bacaktır. Yük akımı transistöre emetör bacağından girer.
• 2. Bacak – Beyz (Base – B): Transistörün iletim ve kesim durumunu kontrol eden bacaktır. Beyz akımı uygun değerde seri bir dirençle sınırlandırılmalıdır.
• 3. Bacak – Kolektör (Collector – C): Kontrol edilen yükün akım yoluna bağlanan bacaktır. PNP anahtarlama devrelerinde yük çoğunlukla kolektör ile GND hattı arasına bağlanır.

Verilen BC557 ve BC557B datasheet’inde pin numaraları 1: Emetör, 2: Beyz ve 3: Kolektör şeklindedir. Bu bacak sıralaması bazı diğer BC serisi transistörlerden farklı olabilir. Farklı üreticilere ait BC557 ürünlerinde gövde görünümü veya pin dizilimi değişebileceğinden bağlantı öncesinde kullanılan ürünün datasheet’i kontrol edilmelidir.

PNP Transistör Nasıl Çalışır?

BC557’nin emetör bacağı pozitif besleme hattına bağlandığında transistörün kapalı kalması için beyz geriliminin emetör gerilimine yakın olması gerekir. Beyz gerilimi uygun bir direnç üzerinden emetör geriliminden daha düşük seviyeye çekildiğinde transistör iletime geçer.

BC557 iletime geçtiğinde pozitif beslemeden emetöre, ardından kolektöre ve bağlı yüke doğru akım geçer. Beyz gerilimi tekrar emetör gerilimine yaklaştırıldığında transistör kesime geçer ve yük üzerinden geçen akım durur.

PNP transistörlerin kontrol mantığı NPN transistörlere göre terstir. NPN transistörler genellikle pozitif beyz akımıyla iletime geçerken PNP transistörlerde beyz geriliminin emetör geriliminden daha düşük seviyeye çekilmesi gerekir.

Bağlantı ve Kullanım

• PNP anahtarlama devrelerinde emetör çoğunlukla pozitif besleme hattına bağlanır
• Yük genellikle kolektör bacağı ile GND hattı arasına bağlanır
• Beyz bacağına seri akım sınırlama direnci bağlanmalıdır
• Beyz gerilimi emetör gerilimine yaklaştığında transistör kapanır
• Beyz gerilimi emetör geriliminden yeterince düşük olduğunda transistör iletime geçer
• LED kullanımında LED’e seri akım sınırlama direnci eklenmelidir
• Mikrodenetleyiciyle kullanımda kontrol ve besleme gerilim seviyeleri dikkate alınmalıdır
• Besleme gerilimi mikrodenetleyici çıkışından yüksekse ek bir sürücü katı gerekebilir
• Röle gibi endüktif yüklerde uygun ters gerilim koruma diyodu kullanılmalıdır
• Transistörün 100mA sürekli kolektör akımı sınırı aşılmamalıdır
• Gerilim, akım ve güç sınırları birlikte değerlendirilmelidir
• Bağlantı yapılmadan önce bacak sıralaması kontrol edilmelidir

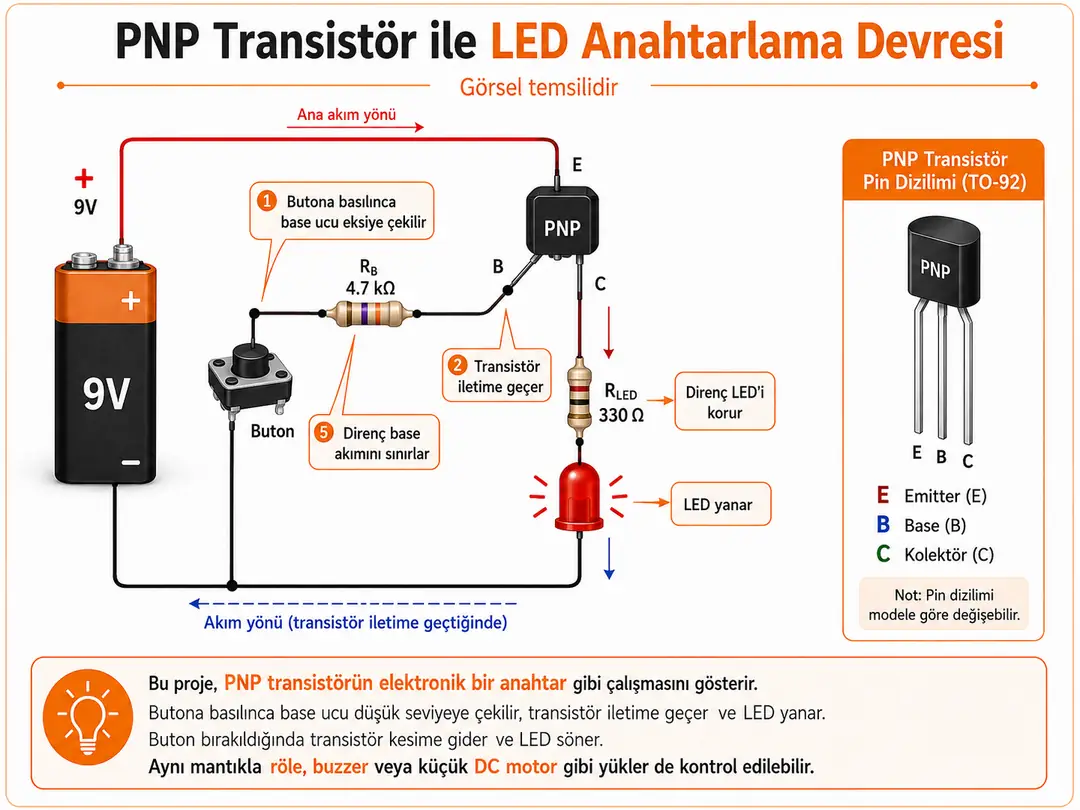

PNP Transistör ile LED Anahtarlama Uygulaması

Görseldeki PNP LED anahtarlama uygulaması, yük akımı ve devre elemanları BC557’nin teknik sınırlarına uygun seçildiğinde BC557 transistör ile de yapılabilir.

Bu uygulamada BC557’nin emetör bacağı pozitif besleme hattına bağlanır. LED ve LED akım sınırlama direnci transistörün kolektör tarafındaki yük yolunda bulunur.

Butona basıldığında beyz bacağı, beyz direnci üzerinden daha düşük bir gerilime çekilir. Beyz-emetör gerilim farkının oluşmasıyla BC557 iletime geçer ve pozitif beslemeden LED’e doğru akım geçmeye başlar. Böylece LED yanar.

Buton bırakıldığında beyz gerilimi emetör gerilimine yaklaşır. BC557 kesime geçer, yük akımı durur ve LED söner.

• Beyz direnci, BC557’nin beyz akımını sınırlandırır
• LED direnci, LED üzerinden geçen akımı sınırlandırarak LED’i korur
• BC557, yükün pozitif besleme bağlantısını elektronik olarak açıp kapatır
• PNP transistörün kontrol mantığı NPN transistöre göre ters çalışır

Aynı yüksek taraf anahtarlama mantığıyla BC557’nin teknik sınırlarını aşmayan buzzer ve düşük akımlı yükler kontrol edilebilir. Röle gibi endüktif yüklerde transistörü ters gerilim darbelerinden korumak için uygun bir koruma diyodu kullanılmalıdır.

Kullanım Alanları

• LED anahtarlama devreleri
• Pozitif besleme tarafı anahtarlama uygulamaları
• Küçük sinyal yükseltme devreleri
• Ses yükselteçlerinin giriş ve sürücü katları
• Sensör çıkış kontrol devreleri
• Buzzer kontrol uygulamaları
• Düşük akımlı röle sürücü devreleri
• Sinyal işleme devreleri
• Elektronik eğitim ve deney uygulamaları
• Prototipleme ve elektronik onarım çalışmaları

Ek Bilgiler

• BC557, PNP tipi genel amaçlı bir bipolar transistördür
• BC547 NPN transistörün tamamlayıcı PNP modeli olarak kullanılabilir
• PNP transistörlerin bağlantı ve kontrol mantığı NPN transistörlerden farklıdır
• 100mA değeri mutlak maksimum sürekli kolektör akımıdır ve normal çalışma akımı olarak değerlendirilmemelidir
• 200mA tepe akım değeri sürekli çalışma akımı değildir
• Pratik yük akımı; beyz sürme akımına, ortam sıcaklığına, güç dağılımına ve devre koşullarına bağlıdır
• DC akım kazancı ürünün varyantına ve ölçüm koşullarına göre değişebilir
• BC557B varyantının hFE değeri belirtilen ölçüm koşullarında 200–450 arasındadır
• Ürün üzerindeki marka, ek kod ve kazanç sınıfı üretim partisine göre farklılık gösterebilir
• Gövde görünümü ve bacak biçimi üreticiye göre değişebilir
• BC557’nin bacak dizilimi bazı diğer BC serisi transistörlerden farklı olabilir
• Bağlantı yapılmadan önce ürünün pin dizilimi kontrol edilmelidir

Ürün Datasheet

BC557 Datasheet

Paket İçeriği

• 1 Adet BC557 PNP BJT Transistör – TO-92
