IRF9640 P Kanal MOSFET 200V 11A TO-220

IRF9640, yüksek gerilimli güç anahtarlama ve yüksek taraf yük kontrolü uygulamalarında kullanılabilen P kanal güç MOSFET'tir. 200V Drain-Source gerilim dayanımı, 11A sürekli Drain akımı kapasitesi ve hızlı anahtarlama yapısı sayesinde güç kaynakları, motor kontrol devreleri, DC yük anahtarlama, besleme hattı kontrolü ve çeşitli endüstriyel elektronik uygulamalarında kullanılabilir.

P kanal yapısı, özellikle yükün pozitif besleme hattı üzerinden kontrol edildiği high-side anahtarlama devrelerinde kullanım kolaylığı sağlar. TO-220AB güç kılıfı sayesinde uygun bir soğutucuya monte edilerek oluşan ısının daha etkili şekilde uzaklaştırılması sağlanabilir.

Teknik Özellikler

• Model: IRF9640
• Transistör Tipi: P Kanal Güç MOSFET
• Çalışma Yapısı: Enhancement Mode
• Maksimum Drain-Source Gerilimi (VDS): -200V
• Sürekli Drain Akımı (ID): -11A @ TC=25°C
• Sürekli Drain Akımı: -6.8A @ TC=100°C
• Darbeli Drain Akımı (IDM): -44A
• Drain-Source Açık Durum Direnci (RDS(on)): Maksimum 0.50Ω @ VGS=-10V
• Gate Threshold Gerilimi (VGS(th)): -2V ile -4V arası
• Maksimum Gate-Source Gerilimi (VGS): ±20V
• Maksimum Güç Dağılımı (PD): 125W @ TC=25°C
• Toplam Gate Charge (Qg): Maksimum 44nC
• Gate-Source Charge (Qgs): 7.1nC
• Gate-Drain Charge (Qgd): 27nC
• Tipik Giriş Kapasitesi (Ciss): Yaklaşık 1200pF
• Tek Darbe Avalanche Enerjisi (EAS): 700mJ
• Çalışma Junction Sıcaklığı: -55°C ile +150°C arası
• Repetitive Avalanche Rated yapı
• Dahili Body Diyot Bulunur
• Hızlı Anahtarlama Özelliği
• Kılıf Tipi: TO-220AB
• Pin Sayısı: 3

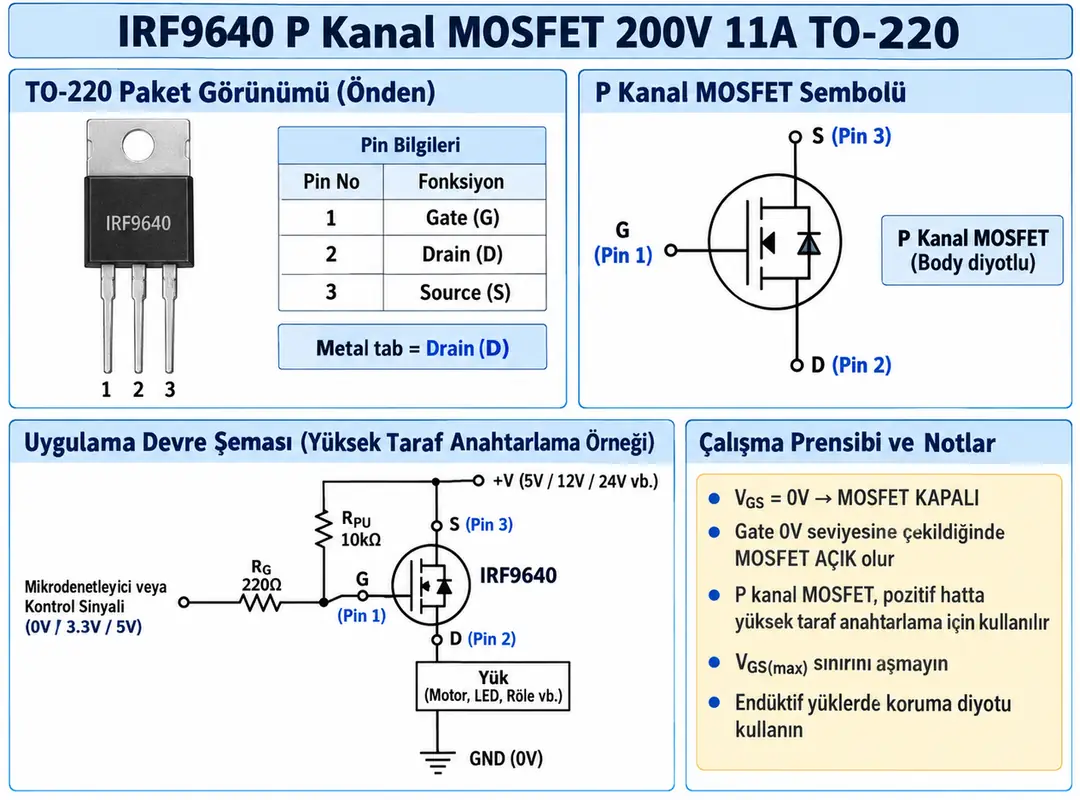

IRF9640 Pin Dizilimi ve High-Side Anahtarlama

IRF9640, TO-220AB kılıfta üç bağlantı pinine sahiptir. Komponent üzerindeki yazılar kullanıcıya bakacak şekilde önden tutulduğunda pinler soldan sağa Gate, Drain ve Source şeklindedir.

• Pin 1 – Gate (G): MOSFET'in açılıp kapanmasını kontrol eden terminaldir
• Pin 2 – Drain (D): Yük tarafına bağlanan güç terminalidir
• Pin 3 – Source (S): High-side uygulamalarda genellikle pozitif besleme hattına bağlanır
• Metal Tab: Elektriksel olarak Drain terminaline bağlıdır

P Kanal MOSFET Çalışma Prensibi

P kanal MOSFET'lerde Source terminali genellikle pozitif besleme hattına bağlanır. Gate gerilimi Source seviyesine yakın olduğunda Gate-Source gerilimi yaklaşık 0V olur ve MOSFET kapalı durumda kalır.

Gate gerilimi Source'a göre daha düşük seviyeye çekildiğinde VGS negatif hale gelir ve MOSFET iletime geçer. Bu özellik IRF9640'ın pozitif besleme hattının anahtarlanması gereken high-side uygulamalarda kullanılmasını sağlar.

Örneğin Source terminali +12V seviyesindeyken Gate terminali de +12V seviyesinde tutulursa MOSFET kapalıdır. Gate 0V'a yaklaştırıldığında VGS yaklaşık -12V olur ve MOSFET güçlü şekilde iletime geçer.

Gate Threshold ve Tam İletim

IRF9640'ın Gate Threshold gerilimi yaklaşık -2V ile -4V arasındadır. Ancak bu değer MOSFET'in tamamen açıldığı gerilim değildir; yalnızca düşük seviyede Drain akımının akmaya başladığı eşik noktasını ifade eder.

IRF9640 için maksimum 0.50Ω RDS(on) değeri VGS=-10V koşulunda belirtilmektedir. Bu nedenle yüksek akımlı uygulamalarda düşük iletim kaybı elde etmek için yeterli negatif Gate-Source gerilimi sağlanmalıdır.

Gate-Source gerilimi hiçbir koşulda ±20V mutlak maksimum sınırını aşmamalıdır.

Görseldeki Besleme Gerilimleri Hakkında Önemli Not

Görselde besleme hattı için 5V, 12V ve 24V gibi farklı gerilimler gösterilmektedir. Bu devre, P kanal MOSFET'in high-side çalışma prensibini açıklamak için kullanılabilir; ancak Gate bağlantısı besleme gerilimine göre ayrıca değerlendirilmelidir.

5V ve 12V beslemelerde Gate'in 0V seviyesine çekilmesi Gate-Source gerilimini sırasıyla yaklaşık -5V ve -12V yapar. Ancak 24V beslemede Gate'in doğrudan 0V'a çekilmesi VGS=-24V oluşturur ve IRF9640'ın ±20V maksimum Gate-Source sınırını aşar.

Bu nedenle 24V ve daha yüksek besleme sistemlerinde uygun Gate sürücü devresi ve Gate-Source gerilim sınırlaması kullanılmalıdır. Zener diyot gibi koruma elemanlarıyla VGS değerinin güvenli aralıkta tutulması sağlanabilir.

Mikrodenetleyici ile Kullanım

IRF9640, Arduino, ESP32, STM32 ve benzeri mikrodenetleyiciler tarafından kontrol edilen sistemlerde kullanılabilir. Ancak high-side P kanal yapısı nedeniyle MOSFET Gate terminalinin yüksek besleme gerilimlerinde doğrudan mikrodenetleyici çıkışına bağlanması önerilmez.

Örneğin Source terminali +12V veya +24V seviyesindeyken Gate pull-up direnci üzerinden aynı gerilime çıkabilir. Bu gerilim doğrudan 3.3V veya 5V mikrodenetleyici pinine uygulanırsa kontrolcü zarar görebilir.

Bu nedenle NPN transistör, küçük sinyal N kanal MOSFET, open-drain / open-collector çıkış veya uygun bir Gate sürücü katı kullanılarak IRF9640'ın kontrol edilmesi daha güvenli bir yöntemdir.

Gate Pull-Up Direncinin Görevi

Görselde Gate ile pozitif besleme hattı arasında kullanılan pull-up direnç, kontrol sinyali bulunmadığında Gate'i Source seviyesine yaklaştırarak MOSFET'in varsayılan olarak kapalı kalmasını sağlar.

Bu yapı özellikle mikrodenetleyicinin açılış sırasında yüksek empedans durumunda olduğu sistemlerde yükün istemsiz şekilde çalışmasını önlemeye yardımcı olur.

Gate Seri Direncinin Görevi

Gate terminali ile sürücü arasındaki seri direnç, Gate kapasitesinin şarj ve deşarj edildiği anda oluşan ani akımları sınırlandırmaya ve yüksek frekanslı salınımları azaltmaya yardımcı olur.

Görselde kullanılan 220Ω değeri örnek bir değerdir. Uygun Gate direnci; anahtarlama frekansı, Gate yükü, sürücü akımı ve istenen anahtarlama hızına göre belirlenmelidir.

RDS(on) ve İletim Kaybı

IRF9640'ın VGS=-10V koşulundaki maksimum Drain-Source açık durum direnci 0.50Ω'dur. Bu direnç üzerinden akım geçtiğinde MOSFET üzerinde güç kaybı ve ısı oluşur.

Yaklaşık iletim kaybı aşağıdaki formülle hesaplanabilir:

P ≈ I² × RDS(on)

Örneğin MOSFET üzerinden 3A akım geçerken RDS(on) maksimum 0.50Ω kabul edilirse:

P ≈ 3² × 0.50 = 4.5W

yaklaşık iletim kaybı oluşabilir. Bu nedenle özellikle birkaç amper ve üzerindeki uygulamalarda MOSFET'in termal koşulları ve soğutucu gereksinimi dikkate alınmalıdır.

11A Drain Akımı ve Termal Koşullar

IRF9640 için belirtilen -11A sürekli Drain akımı değeri TC=25°C kasa sıcaklığı koşulunda verilmektedir. TC=100°C seviyesinde sürekli Drain akımı -6.8A değerine düşmektedir.

Bu nedenle 11A değeri MOSFET'in her ortam sıcaklığında ve soğutucusuz şekilde sürekli 11A taşıyabileceği anlamına gelmez. Gerçek çalışma akımı; ortam sıcaklığı, soğutucu, PCB yapısı, kablo ve bağlantılar ile oluşan toplam güç kaybına göre belirlenmelidir.

200V Drain-Source Gerilim Dayanımı

IRF9640'ın maksimum Drain-Source gerilim dayanımı -200V'tur. Bu özellik, daha yüksek DC besleme gerilimlerinin kullanıldığı P kanal high-side anahtarlama ve güç kontrol uygulamalarında kullanılmasına olanak sağlar.

200V değeri mutlak maksimum sınırdır. Normal devre tasarımında anahtarlama sırasında oluşabilecek transient ve gerilim sıçramaları için yeterli güvenlik payı bırakılmalıdır.

Dahili Body Diyot

IRF9640 içerisinde MOSFET yapısının doğal bir parçası olan dahili body diyot bulunur. Bu diyot belirli ters akım koşullarında Source-Drain yönünde akım yolu oluşturabilir.

Motor, röle, bobin veya solenoid gibi endüktif yüklerde yalnızca MOSFET'in dahili body diyoduna güvenilmemelidir. Devrenin gerilim, akım ve anahtarlama özelliklerine uygun harici koruma elemanları kullanılmalıdır.

Avalanche Dayanımı

IRF9640 repetitive avalanche rated yapıya sahiptir. Tek darbe avalanche enerjisi 700mJ olarak belirtilmektedir. Bu özellik MOSFET'in belirli koşullarda endüktif anahtarlama kaynaklı enerji darbelerine karşı dayanım sağlamasına yardımcı olur.

Avalanche dayanımı normal koruma devrelerinin yerine kullanılmamalıdır. Tekrarlayan veya yüksek enerjili darbelerde uygun TVS, snubber, flyback diyotu veya farklı gerilim sınırlama çözümleri kullanılmalıdır.

PWM ve Anahtarlama Uygulamaları

IRF9640 hızlı anahtarlama özelliği sayesinde PWM ve elektronik yük kontrol uygulamalarında kullanılabilir. Toplam Gate charge değerinin maksimum 44nC olması Gate'in açılma ve kapanma sırasında uygun şekilde şarj ve deşarj edilmesini gerektirir.

Yüksek frekanslı uygulamalarda uygun Gate sürücüsü kullanılması MOSFET'in geçiş bölgesinde kaldığı süreyi azaltarak anahtarlama kayıplarının düşürülmesine yardımcı olabilir.

TO-220 Kılıf ve Soğutucu Kullanımı

IRF9640 TO-220AB güç kılıfına sahiptir. Metal tab üzerinden uygun bir soğutucuya monte edilerek MOSFET üzerinde oluşan ısının daha etkili şekilde uzaklaştırılması sağlanabilir.

Metal tab elektriksel olarak Drain terminaline bağlıdır. Aynı soğutucu üzerine birden fazla güç elemanı monte edilecekse elektriksel izolasyon gerekip gerekmediği kontrol edilmelidir.

PCB ve Devre Tasarımında Dikkat Edilmesi Gerekenler

• Pin 1 Gate, Pin 2 Drain ve Pin 3 Source bağlantısı doğru yapılmalıdır
• Metal tabın elektriksel olarak Drain terminaline bağlı olduğu dikkate alınmalıdır
• Gate-Source gerilimi ±20V mutlak maksimum sınırını aşmamalıdır
• 24V ve üzerindeki uygulamalarda Gate doğrudan 0V seviyesine çekilmemelidir
• Yüksek besleme gerilimlerinde uygun Gate sürücü veya gerilim sınırlama devresi kullanılmalıdır
• Mikrodenetleyici çıkışı yüksek besleme hattına doğrudan bağlanmamalıdır
• Gate terminalinin boşta kalmasını önlemek için uygun pull-up direnci kullanılmalıdır
• Drain ve Source güç yolları kullanılacak akıma uygun genişlikte tasarlanmalıdır
• Yüksek güç kaybında uygun TO-220 soğutucu kullanılmalıdır
• Endüktif yüklerde uygun flyback, TVS veya snubber koruması uygulanmalıdır
• Drain-Source gerilimi -200V mutlak maksimum sınırını aşmamalıdır

Kullanım Alanları

• High-side yük anahtarlama devreleri
• DC güç dağıtım sistemleri
• Besleme hattı açma-kapama uygulamaları
• Ters polarite koruma devreleri
• DC motor ve fan besleme kontrolü
• Röle ve solenoid kontrolü
• Anahtarlamalı güç kaynakları
• DC-DC güç dönüştürücüleri
• Endüstriyel güç elektroniği
• Yüksek gerilimli DC anahtarlama uygulamaları
• PWM kontrollü güç sistemleri
• Elektronik anahtar devreleri
• Elektronik eğitim ve deney projeleri
• Prototip güç elektroniği uygulamaları

Paket İçeriği

• 1 Adet IRF9640 P Kanal MOSFET 200V 11A TO-220
