BC109 NPN BJT Transistör TO-18

• BC109 Transistör BJT NPN TO-18

BC109, düşük gürültü seviyesi ile öne çıkan NPN tipi BJT transistör modelidir. Özellikle ses devreleri, sinyal yükseltme uygulamaları ve düşük güçlü anahtarlama devrelerinde yaygın olarak tercih edilir. TO-18 metal kılıf yapısı sayesinde dayanıklı bir gövde sunar ve hobi elektroniğinden profesyonel devrelere kadar birçok uygulamada kullanılabilir.

• Teknik Özellikler

• Tip: NPN Bipolar Junction Transistor (BJT)
• Paket Tipi: TO-18 metal kılıf
• Kolektör – Emitter Gerilimi (Vce): 45V
• Maksimum Kolektör Akımı (Ic): 200 mA
• DC Kazanç (hFE): 200 – 800
• Düşük gürültü seviyesi
• Anahtarlama ve sinyal yükseltme uygulamaları için uygun

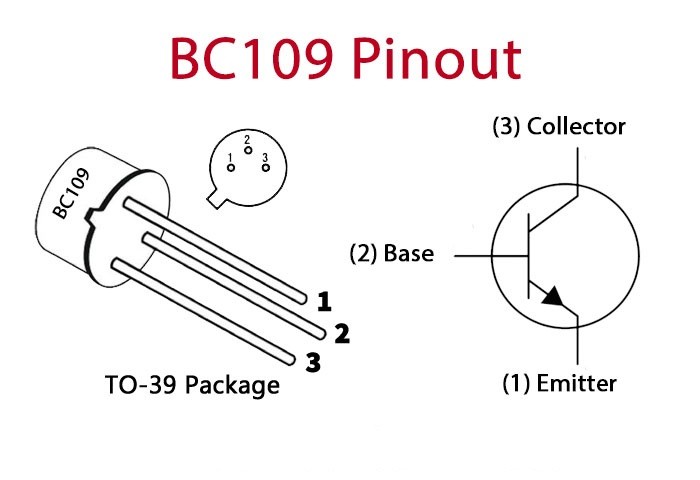

• Bacak Yapısı ve Kullanımı

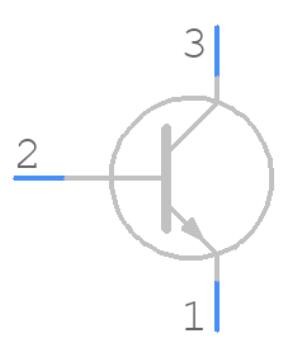

BC109, kolektör (collector), base ve emiter (emitter) olmak üzere 3 bacağa sahiptir. Base ucuna uygulanan küçük bir akım ile kolektör-emiter hattı kontrol edilir. Bu sayede transistör, hem sinyal yükseltici hem de elektronik anahtar olarak kullanılabilir. Pin dizilimi üreticiye göre farklılık gösterebileceği için montaj öncesinde datasheet kontrol edilmesi önerilir.

• Uygulama Örneği

Yukarıdaki örnekte transistör, elektronik anahtar olarak kullanılmaktadır. Butona basıldığında base bacağına direnç üzerinden küçük bir akım gider, transistör iletime geçer ve LED’in bağlı olduğu akım yolu açılarak LED yanar. Buton bırakıldığında ise base akımı kesilir, transistör kapanır ve LED söner.

Devredeki dirençlerden biri base akımını sınırlamak, diğeri ise LED’i aşırı akıma karşı korumak için kullanılır. Bu temel uygulama, transistörün anahtarlama mantığını öğrenmek için oldukça uygundur. Bu uygulama BC109 transistör ile de gerçekleştirilebilir.

• Kullanım Alanları

• Ses yükseltici devreleri
• Sinyal işleme devreleri
• Düşük güçlü anahtarlama uygulamaları
• LED, buzzer ve röle sürme devreleri
• Eğitim, hobi ve prototip çalışmaları

• Ürün Datasheet

BC109 Datasheet

• Paket İçeriği

• 1 x BC109 Transistör
