BC238 NPN BJT Transistör – TO-92

BC238, düşük güçlü anahtarlama ve sinyal yükseltme uygulamalarında kullanılan genel amaçlı NPN tipi bir BJT transistördür. Beyz bacağına uygulanan küçük bir kontrol akımıyla kolektör ve emetör arasındaki daha yüksek akım yolunun kontrol edilmesini sağlar.

TO-92 bacaklı paket yapısı sayesinde breadboard, pertinaks ve baskı devre kartlarında kullanılabilir. LED kontrolü, sensör çıkışları, küçük sinyal yükseltme devreleri ve elektronik eğitim uygulamalarında tercih edilebilir.

Teknik Özellikler

• Ürün Kodu: BC238
• Transistör Tipi: NPN BJT
• Yarı İletken Yapısı: Silikon
• Kolektör-Emetör Gerilimi (VCEO): 25V
• Maksimum Sürekli Kolektör Akımı: 100mA
• Toplam Güç Dağılımı: 500mW
• DC Akım Kazancı (hFE): Kazanç sınıfına ve çalışma koşullarına göre 120–800
• Paket Tipi: TO-92
• Montaj Tipi: Bacaklı
• Bacak Sayısı: 3

BC238 Bacak Yapısı

BC238 transistör; kolektör, beyz ve emetör olmak üzere üç bağlantı bacağına sahiptir. Transistörün devrede doğru çalışabilmesi için bu bacakların uygun noktalara bağlanması gerekir.

• 1. Bacak – Kolektör (Collector – C): Kontrol edilecek yükün akım yoluna bağlanan bacaktır. LED, buzzer veya benzeri yüklerden gelen akım kolektör bacağına ulaşır.
• 2. Bacak – Beyz (Base – B): Transistörü iletime veya kesime geçiren kontrol bacağıdır. Beyz akımı uygun değerde seri bir dirençle sınırlandırılmalıdır.
• 3. Bacak – Emetör (Emitter – E): Akımın transistörden çıktığı bacaktır. NPN anahtarlama devrelerinde çoğunlukla GND hattına bağlanır.

BC238 için verilen datasheette pin numaraları 1: Kolektör, 2: Beyz ve 3: Emetör şeklindedir. Farklı üreticilere ait BC238 transistörlerde gövde görünümü veya pin dizilimi değişebileceğinden bağlantı öncesinde kullanılan ürünün üzerindeki kod ve datasheet bilgileri kontrol edilmelidir.

Bağlantı ve Kullanım

• Beyz bacağı doğrudan besleme hattına veya mikrodenetleyici çıkışına bağlanmamalıdır
• Beyz akımını sınırlandırmak için seri direnç kullanılmalıdır
• NPN anahtarlama devrelerinde emetör genellikle GND hattına bağlanır
• Yük, pozitif besleme ile kolektör bacağı arasına bağlanabilir
• LED kullanımında LED’e seri akım sınırlama direnci eklenmelidir
• Mikrodenetleyiciyle kullanımda devrelerin GND hatları ortaklanmalıdır
• Röle ve motor gibi endüktif yüklerde ters gerilim koruma diyodu kullanılmalıdır
• Transistörün akım, gerilim ve güç sınırları aşılmamalıdır
• Bağlantı yapılmadan önce pin dizilimi kontrol edilmelidir

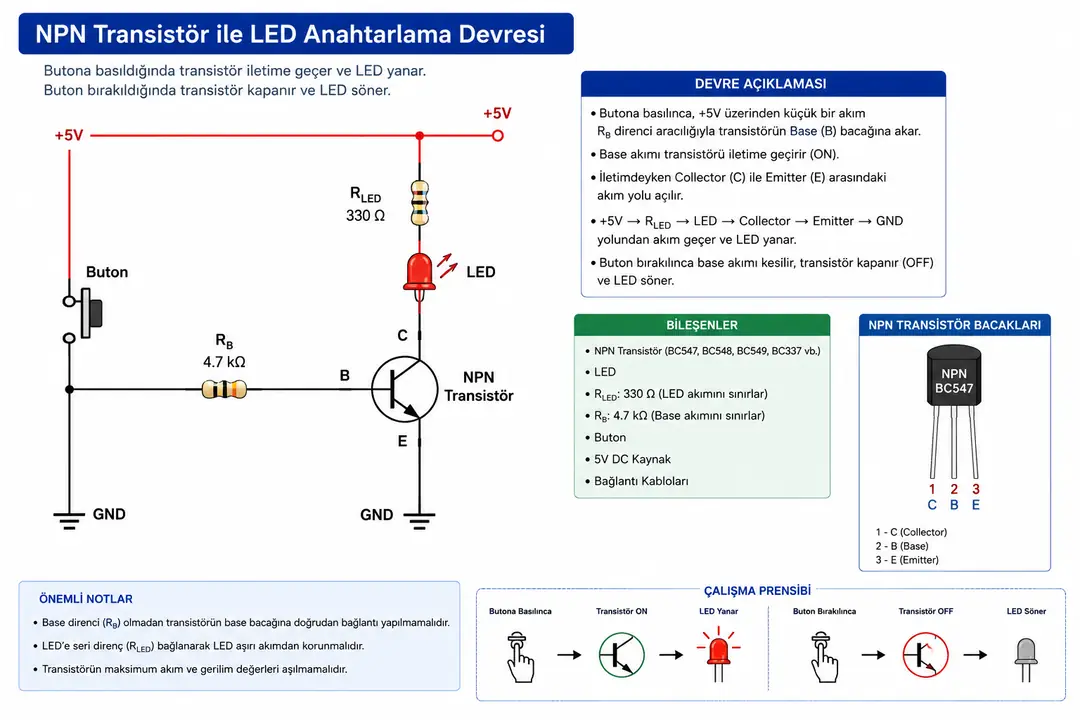

NPN Transistör ile LED Anahtarlama Uygulaması

Görseldeki LED anahtarlama uygulaması, yük akımı ve devre elemanları BC238’in teknik sınırlarına uygun seçildiğinde BC238 transistör ile de yapılabilir.

Butona basıldığında küçük bir akım, beyz direnci üzerinden transistörün beyz bacağına ulaşır. Beyz akımının oluşmasıyla transistör iletime geçer ve kolektör ile emetör arasındaki akım yolu açılır.

Akım yolunun açılmasıyla LED üzerinden akım geçer ve LED yanar. Buton bırakıldığında beyz akımı kesilir, transistör kapanır ve LED söner.

• Beyz direnci, transistörün beyz bacağına giden akımı sınırlandırır
• LED direnci, LED üzerinden geçen akımı sınırlandırarak LED’i korur
• BC238, düşük akımlı kontrol sinyaliyle LED akımını açıp kapatır

Aynı anahtarlama mantığıyla BC238’in teknik sınırlarını aşmayan buzzer ve dü��ük akımlı yükler kontrol edilebilir. Röle veya motor gibi endüktif yüklerde transistörü ters gerilim darbelerinden korumak için uygun bir koruma diyodu kullanılmalıdır.

Kullanım Alanları

• LED anahtarlama devreleri
• Düşük güçlü sinyal yükseltme uygulamaları
• Sensör çıkış kontrol devreleri
• Arduino ve mikrodenetleyici projeleri
• Buzzer kontrol devreleri
• Darbe ve anahtarlama uygulamaları
• Elektronik eğitim ve deney devreleri
• Prototipleme ve elektronik onarım çalışmaları

Ek Bilgiler

• BC238, NPN tipi genel amaçlı bir bipolar transistördür
• Beyz akımı kesildiğinde kolektör-emetör akım yolu kapanır
• 100mA değeri mutlak maksimum kolektör akımıdır ve normal çalışma akımı olarak değerlendirilmemelidir
• Pratik yük akımı; beyz akımına, ortam sıcaklığına, güç dağılımına ve devre koşullarına bağlıdır
• DC akım kazancı ürünün A, B veya C kazanç sınıfına göre değişebilir
• Ürün üzerindeki marka ve işaretleme üretim partisine göre farklılık gösterebilir
• Gövde görünümü ve bacak biçimi üreticiye göre değişebilir
• Bağlantı yapılmadan önce ürünün pin dizilimi kontrol edilmelidir

Ürün Datasheet

BC238 Datasheet

Paket İçeriği

• 1 Adet BC238 NPN BJT Transistör
