2N3904 NPN BJT Transistör TO-92

2N3904, genel amaçlı anahtarlama ve sinyal yükseltme uygulamalarında kullanılan NPN tipi BJT transistördür. Küçük boyutlu TO-92 kılıfı, 40V Collector-Emitter gerilim dayanımı ve 200mA maksimum sürekli Collector akımı sayesinde LED kontrolü, küçük sinyal yükseltme, düşük güçlü röle sürme ve çeşitli elektronik anahtarlama devrelerinde yaygın olarak kullanılır.

Yüksek geçiş frekansı sayesinde yalnızca anahtarlama uygulamalarında değil, analog sinyal ve küçük sinyal amplifikatör devrelerinde de kullanılabilir. THT yapısı breadboard, delikli plaket ve standart PCB uygulamalarında kolay kullanım sağlar.

Teknik Özellikler

• Model: 2N3904
• Transistör Tipi: NPN BJT
• Kullanım Tipi: Genel Amaçlı Anahtarlama ve Amplifikasyon
• Collector-Emitter Gerilimi (VCEO): Maksimum 40V
• Collector-Base Gerilimi (VCBO): Maksimum 60V
• Emitter-Base Gerilimi (VEBO): Maksimum 6V
• Sürekli Collector Akımı (IC): Maksimum 200mA
• Toplam Güç Dağılımı (PD): Maksimum 625mW @ TA=25°C
• DC Akım Kazancı (hFE): 100 – 300 @ IC=10mA, VCE=1V
• DC Akım Kazancı (hFE): Minimum 30 @ IC=100mA, VCE=1V
• Collector-Emitter Doyum Gerilimi (VCE(sat)): Maksimum 0.2V @ IC=10mA, IB=1mA
• Collector-Emitter Doyum Gerilimi (VCE(sat)): Maksimum 0.3V @ IC=50mA, IB=5mA
• Geçiş Frekansı (fT): Minimum 300MHz @ IC=10mA, VCE=20V
• Junction-Ortam Termal Direnci (RθJA): Maksimum 200°C/W
• Çalışma ve Depolama Sıcaklığı: -55°C ile +150°C
• Kılıf Tipi: TO-92
• Montaj Tipi: THT
• Pin Sayısı: 3

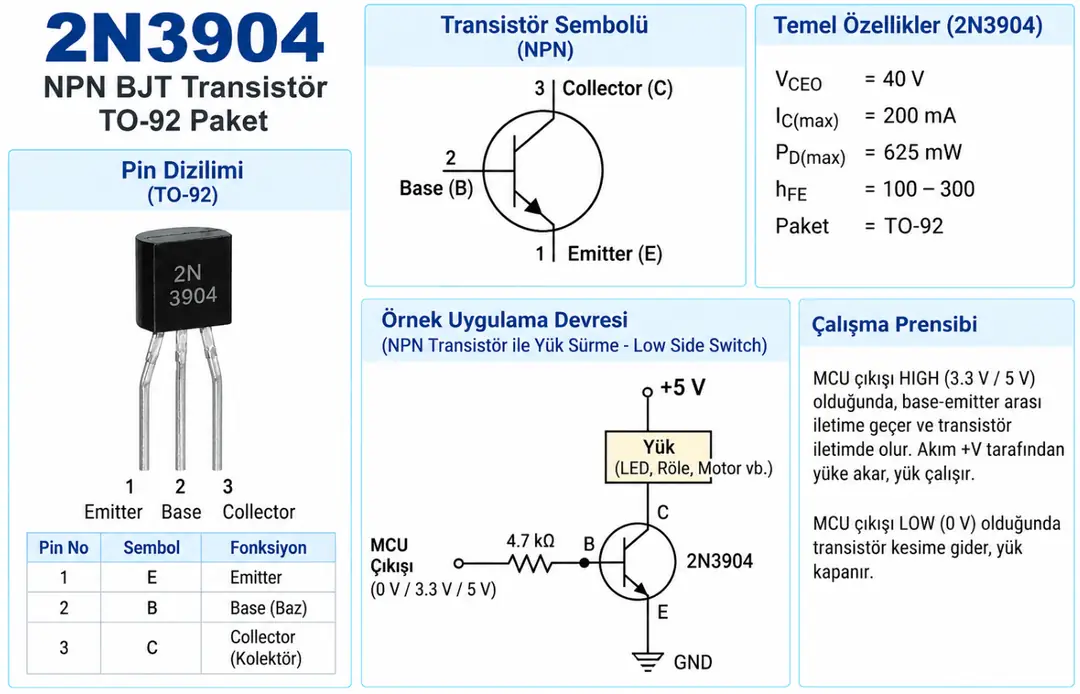

2N3904 Pin Dizilimi ve Örnek Anahtarlama Devresi

onsemi 2N3904 TO-92 versiyonunda komponentin düz yüzü öne bakacak ve bacaklar aşağı doğru olacak şekilde pin dizilimi soldan sağa Emitter, Base ve Collector şeklindedir.

• Pin 1 – E / Emitter: NPN düşük taraf anahtarlamada genellikle GND hattına bağlanır
• Pin 2 – B / Base: Transistörün iletimini kontrol eden terminaldir
• Pin 3 – C / Collector: Yük akımının geçtiği Collector terminalidir

2N3904 pin dizilimi üretici ve paket varyantına göre farklılık gösterebilir. Devreye bağlamadan önce kullanılan fiziksel komponentin üretici datasheet'i kontrol edilmelidir.

Çalışma Prensibi

2N3904 bir NPN bipolar transistördür. Base-Emitter jonksiyonuna yeterli ileri yönlü gerilim ve Base akımı uygulandığında transistör iletime geçer ve Collector ile Emitter arasında akım akmasına izin verir.

Bu özellik sayesinde düşük akımlı bir kontrol sinyali kullanılarak daha yüksek akım gerektiren bir yük kontrol edilebilir. Transistör anahtar olarak kullanıldığında kesim ve doyum bölgeleri arasında çalıştırılır.

Low-Side Anahtarlama

Görselde 2N3904'ün NPN düşük taraf anahtarı olarak kullanıldığı örnek bir bağlantı gösterilmektedir. Bu yapıda Emitter GND hattına, Collector yükün negatif tarafına ve yükün diğer terminali pozitif beslemeye bağlanır.

Kontrol çıkışı HIGH olduğunda Base akımı oluşur ve transistör iletime geçerek yük akımını GND yönüne çeker. Kontrol çıkışı LOW olduğunda Base akımı kesilir ve transistör kapanarak yükü devre dışı bırakır.

Base Direnci

2N3904'ün Base terminali mikrodenetleyici veya kontrol çıkışına doğrudan bağlanmamalıdır. Base akımını sınırlamak için seri direnç kullanılmalıdır.

Base direnci yaklaşık olarak aşağıdaki formülle hesaplanabilir:

RB ≈ (VCONTROL − VBE) / IB

Görselde 4.7kΩ direnç örnek değer olarak kullanılmıştır. Bu değer her yük akımı için uygun değildir. Gerekli direnç; kontrol gerilimi, hedef Collector akımı ve transistörü doyuma sürmek için gereken Base akımına göre hesaplanmalıdır.

Örneğin 5V kontrol sinyalinde 4.7kΩ direnç kullanıldığında Base akımı yaklaşık 1mA seviyesindedir. Bu nedenle bu bağlantı özellikle düşük akımlı yükler için örnek olarak değerlendirilmelidir.

200mA Collector Akımı

2N3904 için maksimum sürekli Collector akımı 200mA olarak belirtilmektedir. Ancak bu değer cihazın mutlak maksimum sınırıdır ve transistörün her uygulamada sürekli olarak 200mA ile kullanılması gerektiği anlamına gelmez.

onsemi, 2N3904'ü genel amaçlı amplifikatör ve anahtar olarak tanımlamakta ve anahtarlama uygulamalarında faydalı dinamik aralığın yaklaşık 100mA seviyesine kadar uzandığını belirtmektedir.

Yüksek Collector akımlarında Base sürme akımı, Collector-Emitter gerilim düşümü, güç kaybı ve komponent sıcaklığı birlikte değerlendirilmelidir.

40V Collector-Emitter Gerilim Dayanımı

2N3904'ün maksimum Collector-Emitter gerilimi 40V'tur. Collector-Base gerilim dayanımı ise maksimum 60V seviyesindedir.

Bu değerler mutlak maksimum cihaz sınırlarıdır. Normal devre tasarımında anahtarlama darbeleri ve besleme toleransları dikkate alınarak uygun güvenlik payı bırakılmalıdır.

DC Akım Kazancı – hFE

2N3904'ün DC akım kazancı sabit değildir ve Collector akımı ile çalışma noktasına göre değişir. Örneğin IC=10mA ve VCE=1V koşulunda hFE değeri 100 ile 300 arasında belirtilirken, daha yüksek Collector akımlarında minimum kazanç değeri düşebilir.

Bu nedenle anahtarlama devresi tasarlanırken yalnızca tipik veya maksimum hFE değerine güvenilmemelidir. Transistörün güvenilir şekilde doyuma girmesi için yeterli Base akımı sağlanmalıdır.

Doyum Gerilimi

2N3904 anahtar olarak yeterli Base akımı ile sürüldüğünde düşük Collector-Emitter doyum gerilimi sağlayabilir.

onsemi datasheet'inde VCE(sat) değeri IC=10mA ve IB=1mA koşulunda maksimum 0.2V, IC=50mA ve IB=5mA koşulunda ise maksimum 0.3V olarak belirtilmektedir.

Transistör üzerindeki yaklaşık iletim güç kaybı aşağıdaki ilişki ile değerlendirilebilir:

P ≈ VCE × IC

Yüksek Frekans ve Amplifikatör Uygulamaları

2N3904 yalnızca anahtarlama transistörü değildir. Yüksek geçiş frekansı sayesinde küçük sinyal amplifikatörleri, osilatörler ve çeşitli analog sinyal işleme devrelerinde de kullanılabilir.

onsemi versiyonunda akım kazancı-bant genişliği çarpımı fT minimum 300MHz olarak belirtilmektedir. Bu değer belirli test koşullarında ölçülen transistör parametresidir ve doğrudan devrenin 300MHz'de çalışacağı anlamına gelmez.

Röle ve Motor Gibi Endüktif Yükler

Röle, küçük DC motor, solenoid ve bobin gibi endüktif yükler kapatıldığında Collector terminalinde yüksek ters gerilim darbeleri oluşabilir. Bu darbeler 2N3904'e zarar verebilir.

Bu nedenle endüktif DC yüklerde yükün üzerine uygun bir flyback diyot bağlanmalıdır. Diyot normal çalışma sırasında ters polarmada olacak şekilde, katodu pozitif besleme tarafına ve anodu Collector tarafına bağlanır.

Görseldeki bağlantı genel çalışma prensibini göstermek amacıyla hazırlanmıştır; röle veya motor kullanıldığında flyback korumasının ayrıca eklenmesi gerekir.

LED Sürme Uygulamaları

2N3904, mikrodenetleyici çıkışlarından LED veya LED gruplarını anahtarlamak için kullanılabilir. LED uygulamalarında LED akımını sınırlayan uygun seri direnç ayrıca kullanılmalıdır.

LED akım sınırlama direnci transistörün Base direncinden farklıdır; biri LED akımını, diğeri ise transistör Base akımını sınırlar.

3.3V ve 5V Mikrodenetleyici Kontrolü

2N3904 uygun Base direnci seçildiğinde 3.3V veya 5V dijital kontrol sinyalleri ile sürülebilir. Arduino, STM32, ESP32 ve benzeri mikrodenetleyici sistemlerinde düşük güçlü yüklerin kontrolü için kullanılabilir.

Base direnci belirlenirken mikrodenetleyici GPIO pininin izin verilen maksimum çıkış akımı ve yükün ihtiyaç duyduğu Collector akımı birlikte değerlendirilmelidir.

TO-92 Kılıf

2N3904, kompakt TO-92 plastik kılıfa sahiptir. THT montaj yapısı sayesinde breadboard üzerinde prototipleme, delikli plaket ve standart PCB uygulamalarında kullanıma uygundur.

TO-92 kılıfın termal kapasitesi sınırlıdır. Maksimum 625mW güç dağılımı 25°C ortam koşulu için belirtilen üst sınırdır ve ortam sıcaklığı yükseldikçe izin verilen güç düşer.

Devre Tasarımında Dikkat Edilmesi Gerekenler

• 2N3904 NPN tipi genel amaçlı BJT transistördür
• onsemi TO-92 versiyonunda pin sırası Emitter - Base - Collector şeklindedir
• Pin dizilimi üreticiye göre değişebileceğinden fiziksel ürünün datasheet'i kontrol edilmelidir
• Maksimum Collector-Emitter gerilimi 40V'tur
• Maksimum sürekli Collector akımı 200mA'dır
• 200mA değeri maksimum cihaz sınırıdır
• Base terminalinde uygun akım sınırlama direnci kullanılmalıdır
• 4.7kΩ değeri tüm yükler için sabit bir Base direnci değildir
• LED kullanıldığında ayrıca LED seri akım sınırlama direnci kullanılmalıdır
• Röle, motor veya solenoid gibi endüktif yüklerde flyback diyot kullanılmalıdır
• Transistörün toplam güç ve junction sıcaklığı sınırları aşılmamalıdır

Kullanım Alanları

• Genel amaçlı elektronik anahtarlama
• LED sürücü devreleri
• Düşük güçlü röle sürme
• Küçük DC yüklerin kontrolü
• Küçük sinyal amplifikatörleri
• Ses ve analog sinyal devreleri
• Osilatör devreleri
• Arduino uygulamaları
• STM32 ve ESP32 projeleri
• Robotik ve otomasyon uygulamaları
• Sensör arayüz devreleri
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet 2N3904 NPN BJT Transistör TO-92
