IRF510 N Kanal MOSFET 100V 5.6A TO-220

IRF510, güç anahtarlama ve yükselteç uygulamalarında kullanılabilen N-kanal enhancement mode güç MOSFET'idir. 100V Drain-Source gerilim dayanımı ve uygun soğutma koşullarında 5.6A seviyesine kadar sürekli drain akımı kapasitesi sayesinde DC yük kontrolü, motor sürme, LED anahtarlama, PWM uygulamaları ve çeşitli güç elektroniği devrelerinde kullanılabilir.

TO-220 güç kılıfına sahip olması sayesinde soğutucu montajına uygundur. MOSFET yapısı gereği gate girişinden sürekli yüksek akım çekmeden drain-source arasındaki güç akımının kontrol edilmesine imkan sağlar.

Teknik Özellikler

• Model: IRF510
• Transistör Tipi: N Kanal Güç MOSFET
• Çalışma Yapısı: Enhancement Mode
• Maksimum Drain-Source Gerilimi (VDS): 100V
• Sürekli Drain Akımı (ID): 5.6A @ TC=25°C, VGS=10V
• Sürekli Drain Akımı: 4A @ TC=100°C
• Pulsed Drain Akımı (IDM): 20A
• Drain-Source Açık Durum Direnci (RDS(on)): Maksimum 0.54Ω @ VGS=10V
• Gate Threshold Gerilimi (VGS(th)): 2V – 4V
• Maksimum Gate-Source Gerilimi (VGS): ±20V
• Maksimum Güç Dağılımı: 43W @ TC=25°C
• Toplam Gate Charge (Qg): Maksimum 8.3nC
• Tipik Giriş Kapasitesi (Ciss): Yaklaşık 180pF
• Çalışma Junction Sıcaklığı: -55°C – +175°C
• Dahili Body Diyot Bulunur
• Kılıf Tipi: TO-220AB
• Pin Sayısı: 3

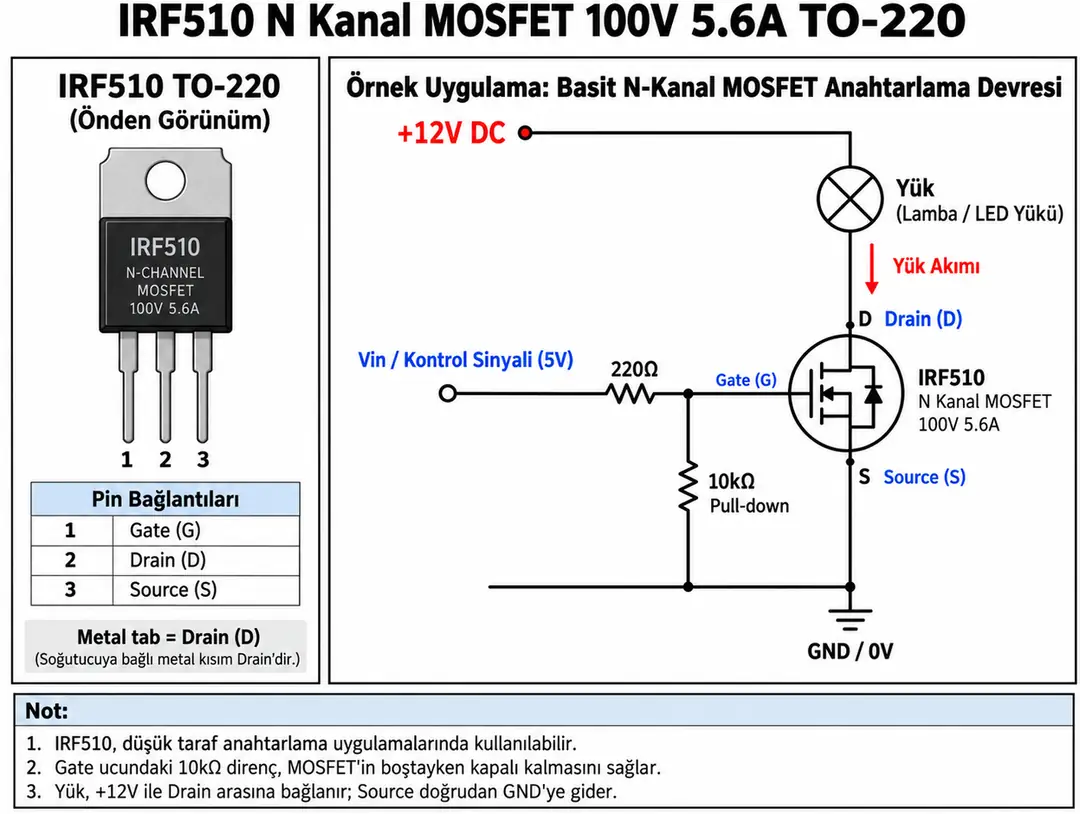

IRF510 Pin Dizilimi ve Örnek Anahtarlama Devresi

Yukarıdaki görsel IRF510'un TO-220 kılıftaki pin dizilimini ve düşük taraf yani low-side anahtarlama uygulamasını göstermektedir. MOSFET üzerindeki yazılar kullanıcıya bakacak şekilde önden tutulduğunda pinler soldan sağa Gate, Drain ve Source şeklindedir.

• Pin 1 – Gate (G): MOSFET'in kontrol girişidir
• Pin 2 – Drain (D): Yük akımının MOSFET'e girdiği güç bağlantısıdır
• Pin 3 – Source (S): Düşük taraf anahtarlamada genellikle GND hattına bağlanır
• Metal Tab: Elektriksel olarak Drain pinine bağlıdır

N Kanal MOSFET Nasıl Çalışır?

IRF510'un Gate ve Source uçları arasına yeterli pozitif gerilim uygulandığında Drain ile Source arasında iletim kanalı oluşur. Böylece yük üzerinden geçen yüksek akım, düşük güçlü bir kontrol sinyali yardımıyla anahtarlanabilir.

Gate gerilimi kaldırıldığında ve Gate-Source gerilimi yeterince düşük seviyeye indiğinde MOSFET kapanır ve Drain-Source arasındaki akım kesilir.

Bu özellik IRF510'un röle gibi mekanik anahtarlara ihtiyaç duyulmadan elektronik yüklerin hızlı şekilde kontrol edilmesini sağlar.

Gate Gerilimi ve 5V Kontrol Sinyali

IRF510'un Gate Threshold gerilimi yaklaşık 2V ile 4V arasındadır. Ancak bu değer MOSFET'in tamamen iletime geçtiği gerilim değildir; yalnızca çok düşük bir drain akımının akmaya başladığı eşik seviyesini ifade eder.

IRF510 logic-level MOSFET değildir. Datasheet'te belirtilen maksimum 0.54Ω RDS(on) değeri Gate-Source gerilimi 10V olduğunda garanti edilmektedir.

Gönderilen görselde Gate kontrol sinyali olarak 5V gösterilmiştir. 5V Gate geriliminde IRF510 iletime geçebilir ancak yüksek akım uygulamalarında tam olarak açılmayabilir. Bu durumda Drain-Source direnci artabilir, MOSFET üzerinde daha fazla gerilim düşümü meydana gelebilir ve komponent daha fazla ısınabilir.

Yüksek akım ve düşük güç kaybı gereken uygulamalarda Gate'in uygun bir MOSFET gate sürücüsü kullanılarak yaklaşık 10V seviyesinde sürülmesi daha uygundur.

220Ω Gate Direncinin Görevi

Görselde kontrol sinyali ile Gate arasında 220Ω seri direnç kullanılmaktadır. MOSFET'in Gate yapısı kapasitif olduğu için açılma ve kapanma anında kısa süreli şarj ve deşarj akımları meydana gelir.

Gate direnci bu ani akımı sınırlandırmaya, yüksek frekanslı salınımları azaltmaya ve mikrodenetleyici veya sürücü çıkışının korunmasına yardımcı olur.

220Ω örnek bir değerdir. Uygun Gate direnci anahtarlama frekansı, sürücü kapasitesi, MOSFET gate yükü ve istenen açılma-kapanma hızına göre belirlenmelidir.

10kΩ Gate Pull-Down Direnci

Görselde Gate ile GND arasında 10kΩ pull-down direnci bulunmaktadır. Bu direnç kontrol sinyali bağlı olmadığında veya yüksek empedans durumunda Gate üzerinde elektriksel yük birikmesini önlemeye yardımcı olur.

Pull-down direnci sayesinde MOSFET'in kontrolsüz şekilde açılması önlenir ve sistem ilk enerjilendirildiğinde MOSFET'in kapalı durumda kalması sağlanır.

5.6A Drain Akımı

IRF510 için 5.6A sürekli Drain akımı değeri, MOSFET'in gövde sıcaklığının uygun şekilde kontrol edildiği TC=25°C ve VGS=10V koşullarında verilen maksimum değerdir.

Bu değer herhangi bir ortam sıcaklığında ve soğutucusuz olarak sürekli 5.6A akım geçirilebileceği anlamına gelmez. MOSFET üzerinde oluşan güç kaybı, ortam sıcaklığı, PCB yapısı ve kullanılan soğutucunun termal direnci birlikte değerlendirilmelidir.

RDS(on) ve Güç Kaybı

MOSFET tam iletimdeyken Drain ile Source arasında belirli bir direnç bulunur. IRF510 için bu direnç VGS=10V koşulunda maksimum 0.54Ω olarak belirtilmiştir.

MOSFET üzerinde iletim sırasında oluşabilecek yaklaşık güç kaybı aşağıdaki formülle hesaplanabilir:

P ≈ I² × RDS(on)

Örneğin MOSFET üzerinden 2A akım geçerken RDS(on) değeri 0.54Ω kabul edilirse teorik olarak yaklaşık:

P ≈ 2² × 0.54 = 2.16W

güç ısıya dönüşebilir. Gerçek RDS(on) değeri sıcaklıkla arttığından termal tasarım yapılırken yeterli güvenlik payı bırakılmalıdır.

TO-220 Kılıf ve Soğutucu Kullanımı

IRF510 TO-220AB güç kılıfına sahiptir. Metal tab yapısı MOSFET üzerinde oluşan ısının harici bir soğutucuya aktarılmasını kolaylaştırır.

Metal tab elektriksel olarak Drain pinine bağlıdır. Aynı soğutucu üzerine birden fazla güç elemanı monte edilecekse elektriksel izolasyon gerekebileceği dikkate alınmalıdır.

Yüksek Drain akımlarında uygun soğutucu kullanılması MOSFET'in junction sıcaklığının güvenli sınırlar içerisinde tutulması açısından önemlidir.

Dahili Body Diyot

IRF510 yapısında Source ile Drain arasında dahili body diyot bulunur. Bu diyot MOSFET yapısının doğal bir parçasıdır ve bazı anahtarlama devrelerinde ters yöndeki akımlar için iletim yolu oluşturabilir.

Ancak motor, röle, bobin ve solenoid gibi endüktif yüklerde yalnızca MOSFET'in dahili body diyoduna güvenilmemelidir. Uygulamanın çalışma şartlarına uygun harici flyback veya serbest dönüş diyotu kullanılması gerekebilir.

PWM ile Kontrol

IRF510 uygun Gate sürme devresi kullanılarak PWM sinyalleriyle anahtarlanabilir. Bu yöntem DC motor hız kontrolü, LED parlaklık kontrolü ve farklı güç kontrol uygulamalarında kullanılabilir.

PWM frekansı yükseldikçe MOSFET'in Gate kapasitansının hızlı şekilde şarj ve deşarj edilmesi daha önemli hale gelir. Yüksek frekanslı uygulamalarda doğrudan mikrodenetleyici çıkışı yerine uygun MOSFET gate sürücüsü tercih edilebilir.

100V Drain-Source Gerilim Dayanımı

IRF510'un maksimum Drain-Source gerilim dayanımı 100V'tur. Bu değer mutlak maksimum sınırdır ve normal çalışma geriliminin sürekli olarak 100V seviyesinde tutulması tavsiye edilmez.

Özellikle endüktif yüklerin anahtarlanması sırasında Drain üzerinde besleme geriliminden çok daha yüksek kısa süreli gerilim darbeleri oluşabilir. Bu nedenle uygun diyot, TVS, snubber veya benzeri koruma devreleri kullanılarak MOSFET'in gerilim sınırının aşılması önlenmelidir.

Mikrodenetleyici ile Kullanım

Arduino, ESP32, STM32 ve benzeri mikrodenetleyicilerin dijital çıkışları IRF510 Gate girişini kontrol etmek için kullanılabilir. Ancak IRF510 logic-level olmadığı için 3.3V veya 5V lojik seviyeleriyle yüksek akımda tam iletim garanti edilmez.

Düşük güç uygulamalarında doğrudan kontrol mümkün olabilirken yüksek akım gereken tasarımlarda uygun Gate sürücü devresi kullanılması veya düşük Gate geriliminde tam iletime geçebilen logic-level MOSFET tercih edilmesi daha uygun olabilir.

PCB ve Devre Tasarımında Dikkat Edilmesi Gerekenler

• Gate, Drain ve Source pin dizilimi bağlantı öncesinde kontrol edilmelidir
• Metal tabın Drain pinine elektriksel olarak bağlı olduğu unutulmamalıdır
• Yüksek akımlı Drain ve Source PCB yolları yeterli genişlikte tasarlanmalıdır
• Gate hattı mümkün olduğunca kısa tutulmalıdır
• Gate'in boşta kalmaması için uygun pull-down direnci kullanılabilir
• Yüksek frekanslı anahtarlamada uygun Gate sürücü devresi tercih edilmelidir
• Yüksek akımda MOSFET'in termal kaybı hesaplanmalı ve gerekirse soğutucu kullanılmalıdır
• Endüktif yüklerde uygun flyback diyotu veya gerilim sınırlama elemanı kullanılmalıdır
• Gate-Source gerilimi ±20V mutlak maksimum sınırını aşmamalıdır
• Drain-Source gerilimi 100V mutlak maksimum sınırını aşmamalıdır

Kullanım Alanları

• DC yük anahtarlama devreleri
• LED ve lamba kontrol uygulamaları
• DC motor sürücü devreleri
• PWM güç kontrolü
• Röle ve solenoid sürme uygulamaları
• Anahtarlamalı güç kaynakları
• DC-DC dönüştürücüler
• İnverter ve güç elektroniği devreleri
• Elektronik anahtar uygulamaları
• Ses ve RF güç devreleri
• Robotik projeler
• Mikrodenetleyici kontrollü yük sürme
• Elektronik eğitim ve deney devreleri
• Prototip ve hobi elektroniği uygulamaları

Paket İçeriği

• 1 Adet IRF510 N Kanal MOSFET 100V 5.6A TO-220
