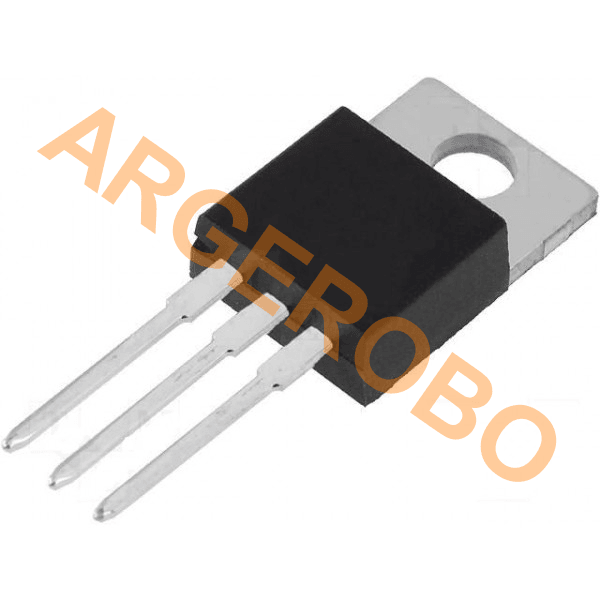

IRF540 N Kanal Güç Mosfet TO-220 33A 100V

• IRF540 N Kanal Güç Mosfet TO-220

IRF540N, yüksek akım taşıma kapasitesi ve hızlı anahtarlama performansı ile öne çıkan N-kanal güç MOSFET modelidir. Motor sürücü devreleri, PWM uygulamaları, LED sürme, röle kontrolü, güç anahtarlama ve çeşitli endüstriyel elektronik projelerde yaygın olarak kullanılır. TO-220 paket yapısı sayesinde soğutucu ile birlikte kullanılabilir ve orta-yüksek güçlü uygulamalarda güvenilir performans sunar.

• Teknik Özellikler

• Tip: N-Kanal Enhancement MOSFET
• Drain-Source Gerilimi (V_DS): 100V
• Sürekli Drain Akımı (I_D): 33A
• Düşük R_DS(on): yaklaşık 44 mΩ
• Gate Eşik Gerilimi (V_GS(th)): 2V - 4V
• Maksimum Gate-Source Gerilimi (V_GS): ±20V
• Paket Tipi: TO-220
• Yüksek hızlı anahtarlama ve güç uygulamaları için uygun

• Bacak Yapısı ve Bağlantı

IRF540N MOSFET’in ön yüzüne, yani yazı tarafına bakıldığında ve bacaklar aşağıda olacak şekilde tutulduğunda bacak sıralaması genellikle Gate - Drain - Source şeklindedir. Arka metal tab kısmı da çoğu kullanımda Drain ucuna bağlıdır. Devreye bağlantı yapılırken bu dizilimin doğrulanması önemlidir.

• Gate (G): Kontrol sinyalinin uygulandığı bacaktır
• Drain (D): Yükün bağlandığı ana akım yolunun giriş/çıkış ucudur
• Source (S): Genellikle şase veya dönüş hattına bağlanan bacaktır

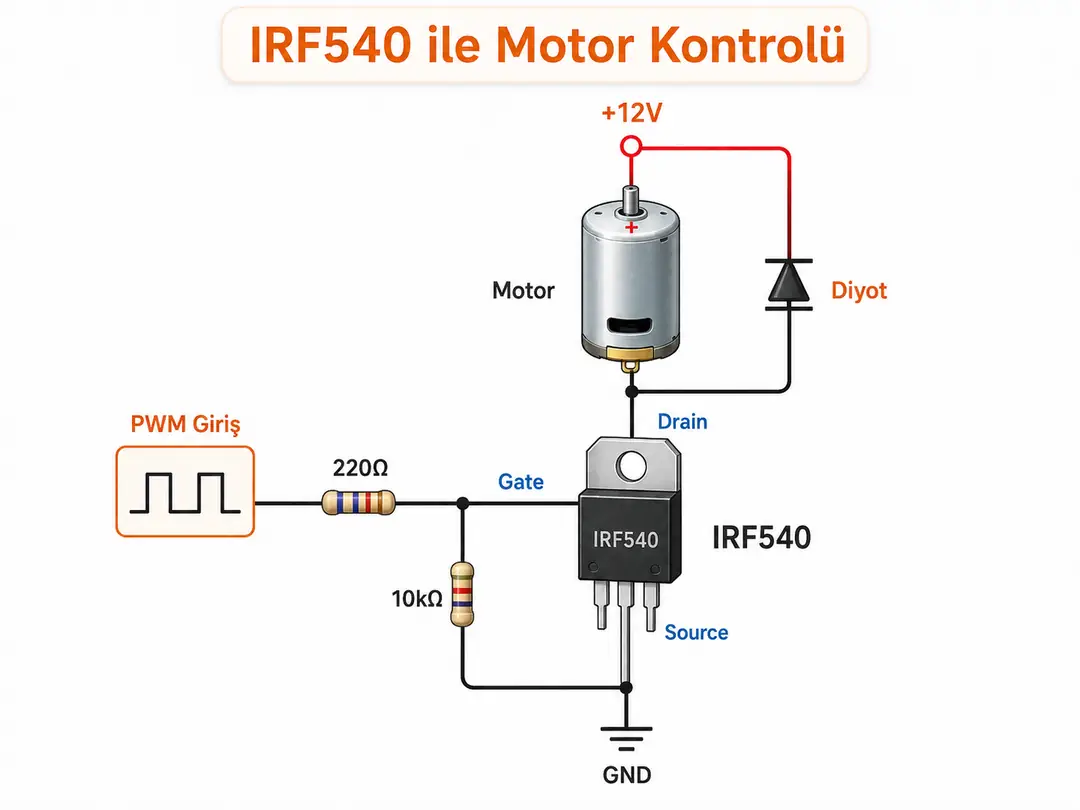

• Motor Kontrolü Uygulama Örneği

Yukarıdaki görselde IRF540N ile hazırlanmış basit bir DC motor kontrol uygulaması gösterilmektedir. Bu örnekte MOSFET, anahtar gibi çalışarak motora giden akımı kontrol eder. Gate ucuna uygulanan sürme sinyali ile MOSFET iletime geçer ve motor çalışır; sinyal kesildiğinde ise MOSFET kapanır ve motor durur.

• Motor, harici besleme ile çalıştırılabilir
• Gate ucuna direnç eklenerek daha kararlı sürme elde edilebilir
• Motor gibi endüktif yüklerde ters gerilime karşı koruma için diyot kullanılması önerilir
• PWM sinyali ile motor hız kontrolü de yapılabilir

• Kullanım Alanları

• DC motor sürücü devreleri
• PWM ile hız kontrol uygulamaları
• LED şerit ve yüksek akımlı LED sürme devreleri
• Röle, fan, pompa ve solenoid kontrolü
• Güç anahtarlama devreleri
• Akü, güneş enerjisi ve güç elektroniği projeleri
• Arduino, mikrodenetleyici ve endüstriyel kontrol uygulamaları

• Ek Bilgiler

• IRF540N, yüksek akım uygulamalarında soğutucu ile birlikte kullanılmalıdır
• Bu MOSFET logic level bir model değildir; düşük kayıplı ve daha verimli sürme için gate ucunda genellikle 10V civarı sürme gerilimi tercih edilir
• 5V mikrodenetleyici çıkışı ile bazı devrelerde çalışabilse de yüksek akımlı uygulamalarda doğrudan sürme her zaman ideal sonuç vermeyebilir
• Motor ve benzeri endüktif yüklerde koruma diyodu kullanılması MOSFET’in korunmasına yardımcı olur
• Ürünün fiziksel görünümü ve üretici markası tedarik durumuna göre farklılık gösterebilir

• Paket İçeriği

• 1 x IRF540N MOSFET
