2N2222 NPN Transistör – TO-92

2N2222, elektronik devrelerde anahtarlama ve sinyal yükseltme işlemleri için kullanılan genel amaçlı bir NPN tipi bipolar transistördür. Küçük bir beyz akımıyla kolektör ve emetör arasındaki daha yüksek akım yolunun kontrol edilmesini sağlar.

LED, buzzer, röle ve uygun akım değerine sahip küçük DC motorların mikrodenetleyici veya buton gibi düşük akımlı kontrol kaynaklarıyla çalıştırılmasında kullanılabilir. Ürün, bacaklı TO-92 gövde yapısına sahiptir.

Teknik Özellikler

• Transistör Tipi: NPN bipolar transistör
• Yarı İletken Yapısı: Silikon
• Kolektör-Emetör Gerilimi (VCEO): 40V
• Kolektör-Beyz Gerilimi (VCBO): 75V
• Emetör-Beyz Gerilimi (VEBO): 6V
• Maksimum Sürekli Kolektör Akımı: 600mA
• Toplam Güç Dağılımı: 625mW, 25°C ortam sıcaklığında
• DC Akım Kazancı (hFE): Çalışma ve ölçüm koşullarına bağlı olarak değişir
• Paket Tipi: TO-92
• Montaj Tipi: Bacaklı
• Bacak Sayısı: 3

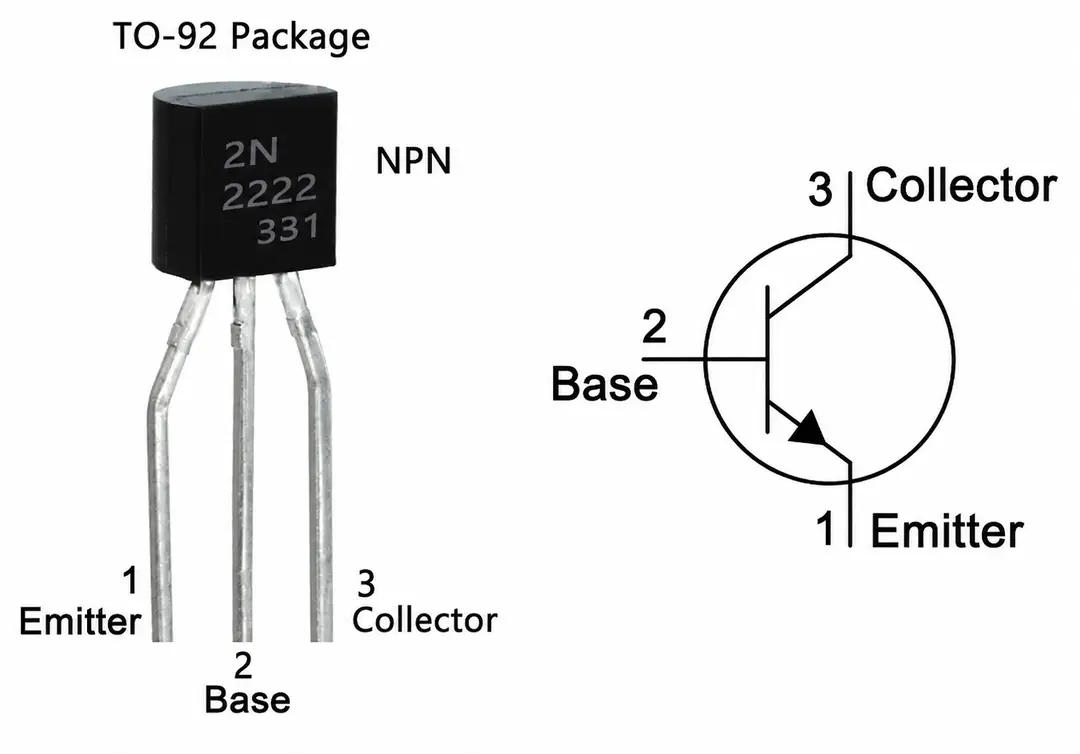

Transistörün Bacakları ve Görevleri

2N2222 transistör; kolektör, beyz ve emetör olmak üzere üç bağlantı bacağına sahiptir. Her bacağın devrede farklı bir görevi bulunur.

• Kolektör (Collector – C): Kontrol edilecek yükün akım yoluna bağlanan bacaktır. LED, röle, buzzer veya motor gibi yüklerden gelen akım bu bacağa ulaşır.
• Beyz (Base – B): Transistörü iletime geçiren kontrol akımının uygulandığı bacaktır. Beyz bağlantısında akım sınırlayıcı direnç kullanılmalıdır.
• Emetör (Emitter – E): Akımın transistörden çıktığı bacaktır. NPN anahtarlama devrelerinde çoğunlukla GND hattına bağlanır.

Bağlantısı verilen onsemi P2N2222A datasheet’inde bacak numaraları 1: Kolektör, 2: Beyz ve 3: Emetör şeklindedir. Ancak 2N2222, PN2222 ve P2N2222A adıyla satılan farklı üretici ve gövde seçeneklerinde bacak sıralaması değişebilir. Devre bağlantısından önce kullanılan ürünün datasheet’i ve pin dizilimi kontrol edilmelidir.

Bağlantı ve Kullanım

• Beyz bacağı doğrudan besleme veya mikrodenetleyici çıkışına bağlanmamalıdır
• Beyz akımını sınırlandırmak için uygun değerde seri direnç kullanılmalıdır
• NPN anahtarlama devrelerinde emetör genellikle GND hattına bağlanır
• Yük, pozitif besleme ile transistörün kolektör bacağı arasına bağlanabilir
• Mikrodenetleyiciyle kullanımda devrelerin GND hatları ortaklanmalıdır
• LED kullanımında LED’e seri akım sınırlama direnci bağlanmalıdır
• Röle ve DC motor gibi endüktif yüklerde ters gerilim koruma diyodu kullanılmalıdır
• Transistörün kolektör akımı, gerilim ve güç sınırları aşılmamalıdır
• Bacak sıralaması bağlantı yapılmadan önce kontrol edilmelidir

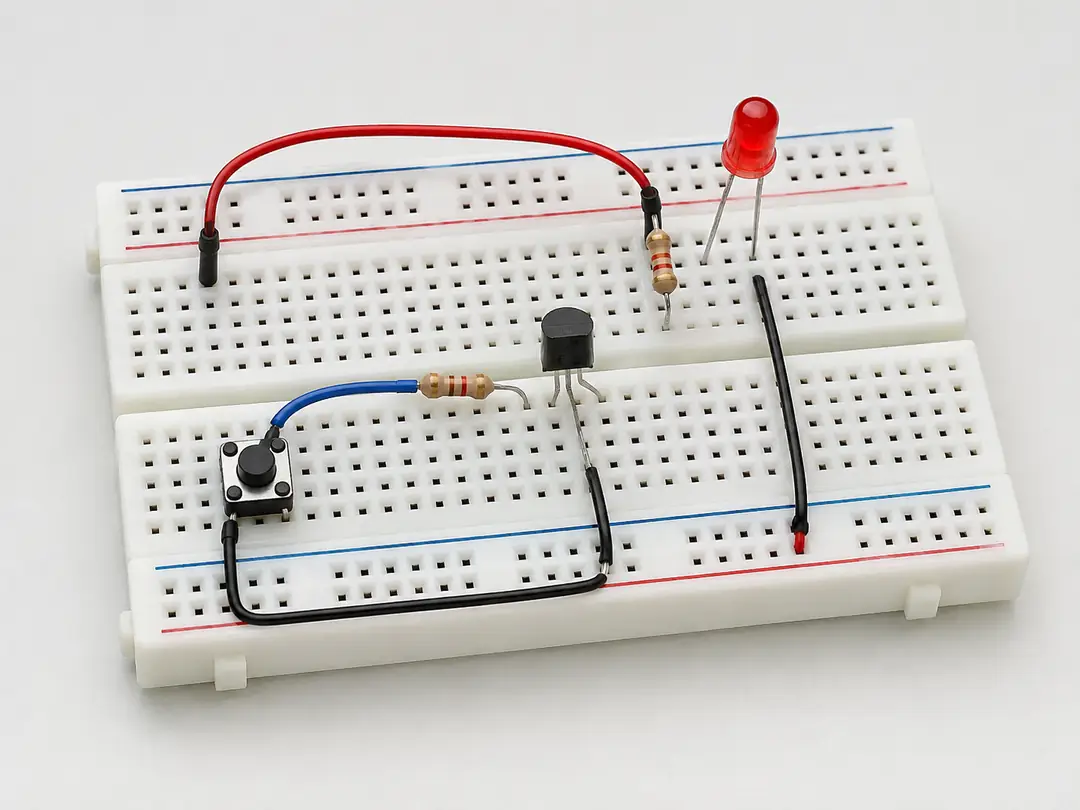

2N2222 ile LED Anahtarlama Projesi

Bu örnek devrede 2N2222 transistör elektronik anahtar olarak kullanılmaktadır. Butona basıldığında küçük bir kontrol akımı, direnç üzerinden transistörün beyz bacağına ulaşır. Beyz akımının oluşmasıyla transistör iletime geçer ve kolektör ile emetör arasındaki akım yolu açılır.

Akım yolunun açılmasıyla LED üzerinden akım geçer ve LED yanar. Buton bırakıldığında beyz akımı kesilir, transistör kapanır ve LED söner.

• Beyz direnci, transistörün beyz bacağına giden akımı sınırlar
• LED direnci, LED üzerinden geçen akımı sınırlandırarak LED’i korur
• Transistör, düşük akımlı kontrol sinyaliyle yük akımını açıp kapatır

Görseldeki devre, transistörün anahtar olarak çalışma mantığını gösteren temel bir uygulamadır. Aynı bağlantı mantığıyla LED yerine uygun akım değerine sahip buzzer, röle veya küçük DC motor kontrol edilebilir.

Röle ve motor gibi endüktif yükler kullanıldığında transistörü ters gerilim darbelerinden korumak için yük uçlarına uygun bir koruma diyodu bağlanmalıdır. Yük akımı, besleme gerilimi ve transistörün güç dağılımı devre kurulmadan önce hesaplanmalıdır.

Kullanım Alanları

• LED açma ve kapatma devreleri
• Mikrodenetleyici çıkışlarının güçlendirilmesi
• Buzzer kontrol devreleri
• Röle sürücü devreleri
• Küçük DC motor kontrol devreleri
• Sinyal yükseltme uygulamaları
• Darbe ve anahtarlama devreleri
• Sensör çıkış devreleri
• Arduino ve geliştirme kartı projeleri
• Elektronik eğitim ve prototipleme çalışmaları

Ek Bilgiler

• 2N2222, NPN tipi bir bipolar transistördür
• Beyz akımı kesildiğinde kolektör-emetör akım yolu kapanır
• Anahtarlama uygulamalarında transistörün doyuma ulaşması için yeterli beyz akımı sağlanmalıdır
• 600mA değeri mutlak maksimum sürekli kolektör akımıdır ve her devrede doğrudan kullanılabilecek çalışma akımı olarak değerlendirilmemelidir
• Pratik yük akımı; beyz sürme akımına, ortam sıcaklığına, güç dağılımına ve devre koşullarına bağlıdır
• Ürün üzerindeki marka ve kodlama üretim partisine göre değişebilir
• Gövde görünümü ve bacak biçimi üreticiye göre farklılık gösterebilir
• 2N2222 ailesindeki farklı üretici modellerinde pin dizilimi değişebileceğinden bağlantı öncesinde kontrol yapılmalıdır

Ürün Datasheet

2N2222 Datasheet

Paket İçeriği

• 1 Adet 2N2222 NPN Transistör
