2N3906 PNP BJT Transistör TO-92

2N3906, genel amaçlı anahtarlama ve sinyal yükseltme uygulamalarında kullanılan PNP tipi BJT transistördür. 40V Collector-Emitter gerilim dayanımı ve 200mA maksimum sürekli Collector akımı sayesinde LED kontrolü, düşük güçlü yük anahtarlama, analog sinyal yükseltme ve çeşitli elektronik devrelerde yaygın olarak kullanılır.

PNP yapısı sayesinde özellikle yükün pozitif besleme hattından kontrol edilmesi gereken high-side anahtarlama uygulamalarında tercih edilebilir. TO-92 THT kılıf yapısı breadboard, delikli plaket ve standart PCB uygulamalarında kolay kullanım sağlar.

Teknik Özellikler

• Model: 2N3906
• Transistör Tipi: PNP BJT
• Kullanım Tipi: Genel Amaçlı Anahtarlama ve Amplifikasyon
• Collector-Emitter Gerilimi (VCEO): Maksimum 40V
• Collector-Base Gerilimi (VCBO): Maksimum 40V
• Emitter-Base Gerilimi (VEBO): Maksimum 5V
• Sürekli Collector Akımı (IC): Maksimum 200mA
• Toplam Güç Dağılımı (PD): Maksimum 625mW @ TA=25°C
• DC Akım Kazancı (hFE): 100 – 300 @ IC=10mA, VCE=1V
• DC Akım Kazancı (hFE): Minimum 60 @ IC=50mA, VCE=1V
• DC Akım Kazancı (hFE): Minimum 30 @ IC=100mA, VCE=1V
• Collector-Emitter Doyum Gerilimi (VCE(sat)): Maksimum 0.25V @ IC=10mA, IB=1mA
• Collector-Emitter Doyum Gerilimi (VCE(sat)): Maksimum 0.4V @ IC=50mA, IB=5mA
• Geçiş Frekansı (fT): Minimum 250MHz @ IC=10mA, VCE=20V
• Junction-Ortam Termal Direnci (RθJA): Maksimum 200°C/W
• Çalışma ve Depolama Sıcaklığı: -55°C ile +150°C
• Kılıf Tipi: TO-92
• Montaj Tipi: THT
• Pin Sayısı: 3

2N3906 Pin Dizilimi ve High-Side Anahtarlama

onsemi 2N3906 TO-92 versiyonunda komponentin düz yüzü kullanıcıya bakacak ve bacaklar aşağı doğru olacak şekilde pin dizilimi soldan sağa Emitter, Base ve Collector şeklindedir.

• Pin 1 – E / Emitter: PNP high-side uygulamalarda genellikle pozitif besleme hattına bağlanır
• Pin 2 – B / Base: Transistörün iletim durumunu kontrol eden terminaldir
• Pin 3 – C / Collector: Yük akımının geçtiği Collector terminalidir

2N3906 pin dizilimi üretici ve paket varyantına göre farklılık gösterebilir. Kullanılan fiziksel komponentin üretici datasheet'i bağlantı öncesinde kontrol edilmelidir.

Çalışma Prensibi

2N3906 bir PNP bipolar transistördür. PNP transistörün iletime geçmesi için Base terminalinin Emitter terminaline göre daha düşük bir gerilime çekilmesi gerekir.

Base-Emitter jonksiyonu ileri yönde polarize olduğunda Base akımı oluşur ve Emitter'den Collector'a doğru daha yüksek bir yük akımı kontrol edilebilir.

Base gerilimi Emitter gerilimine yaklaştırıldığında Base akımı kesilir ve transistör kapalı duruma geçer.

High-Side Anahtarlama

PNP transistörlerin en yaygın kullanım alanlarından biri high-side anahtarlamadır. Bu bağlantıda Emitter pozitif besleme hattına, Collector yükün pozitif tarafına ve yükün diğer terminali GND hattına bağlanır.

Base terminali Emitter seviyesinden aşağı çekildiğinde transistör iletime geçer ve pozitif besleme yüke aktarılır. Base tekrar Emitter gerilimine yaklaştırıldığında ise transistör kapanır.

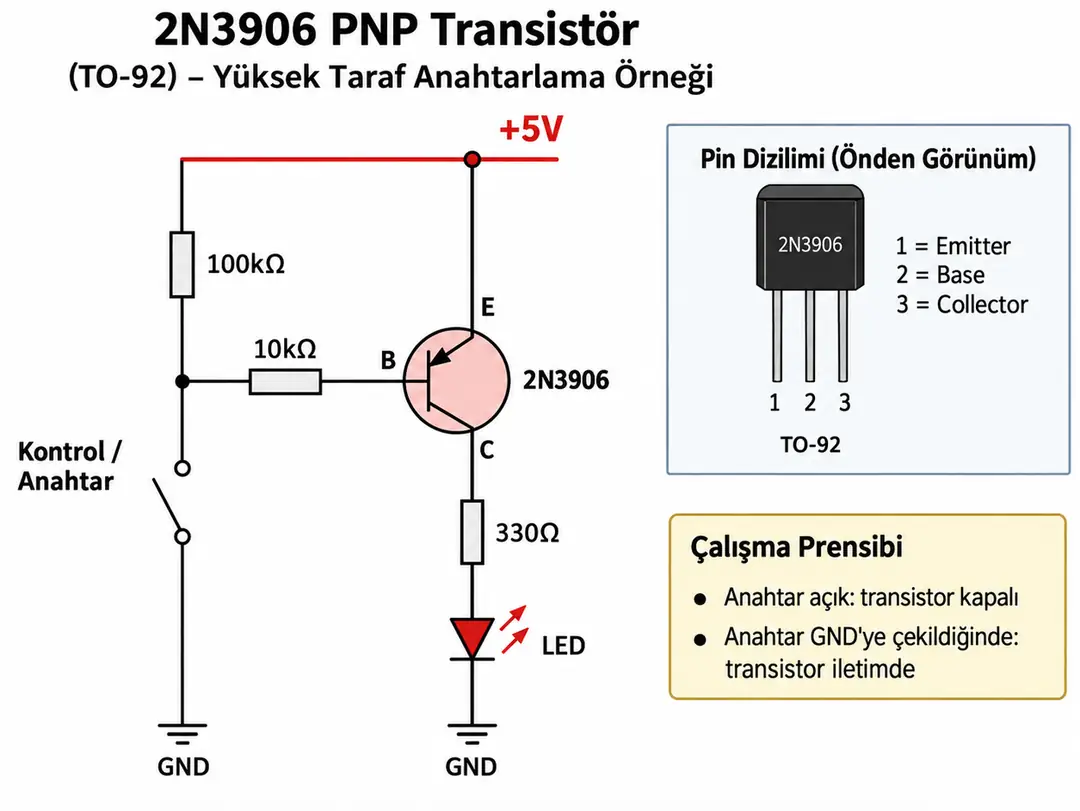

Görseldeki +5V LED Anahtarlama Devresi

Görselde 2N3906'nın +5V besleme hattında high-side anahtar olarak kullanıldığı örnek bir devre gösterilmektedir. Emitter +5V hattına, Collector ise 330Ω seri direnç ve LED üzerinden GND hattına bağlanmıştır.

Anahtar açık durumdayken 100kΩ pull-up direnci Base kontrol noktasını +5V seviyesine çeker. Böylece Base ve Emitter yaklaşık aynı gerilimde kalır ve 2N3906 kapalı durumdadır.

Anahtar GND'ye çekildiğinde Base terminali 10kΩ direnç üzerinden Emitter seviyesinden daha düşük bir potansiyele çekilir. Base akımı oluşur, PNP transistör iletime geçer ve LED üzerinden akım akmaya başlar.

100kΩ Pull-Up Direnci

Görselde kullanılan 100kΩ direnç, anahtar açık olduğunda kontrol noktasını pozitif besleme seviyesine çekerek transistörün istenmeyen şekilde iletime geçmesini önlemeye yardımcı olur.

Bu direnç sayesinde kontrol hattı boşta bırakıldığında 2N3906 varsayılan olarak kapalı durumda tutulur.

10kΩ Base Direnci

Base terminaline seri bağlanan 10kΩ direnç, anahtar GND'ye çekildiğinde Base-Emitter jonksiyonundan geçen akımı sınırlandırır.

Base direnci yaklaşık olarak aşağıdaki ilişki ile hesaplanabilir:

RB ≈ (VE − VBE − VCONTROL) / IB

Görseldeki 10kΩ değeri yaklaşık 5V besleme ve düşük akımlı LED yükü için örnek olarak kullanılmıştır. Farklı yük akımlarında Base direnci yeniden hesaplanmalıdır.

330Ω LED Akım Sınırlama Direnci

Görselde LED ile seri kullanılan 330Ω direnç, LED üzerinden geçen akımı sınırlandırmak amacıyla kullanılır. Bu direnç transistörün Base direncinden bağımsızdır.

LED akım sınırlama direnci yaklaşık olarak aşağıdaki formülle hesaplanabilir:

RLED ≈ (VSUPPLY − VF(LED) − VCE(sat)) / ILED

LED'in ileri yön gerilimi renk ve modele göre değiştiği için direnç değeri kullanılan LED'e ve hedeflenen akıma göre belirlenmelidir.

200mA Collector Akımı

2N3906 için maksimum sürekli Collector akımı 200mA olarak belirtilmektedir. Bu değer mutlak maksimum cihaz sınırıdır ve transistörün tüm çalışma koşullarında sürekli olarak 200mA ile kullanılabileceği anlamına gelmez.

Yük akımı arttıkça Collector-Emitter gerilim düşümü, güç kaybı ve junction sıcaklığı dikkate alınmalıdır.

40V Gerilim Dayanımı

2N3906'nın Collector-Emitter ve Collector-Base gerilim dayanımı maksimum 40V seviyesindedir. Bu özellik düşük gerilimli analog, kontrol ve anahtarlama devrelerinde kullanım için uygundur.

40V değeri maksimum cihaz sınırıdır. Devre tasarımında besleme toleransları ve oluşabilecek transient gerilimler dikkate alınarak uygun güvenlik payı bırakılmalıdır.

DC Akım Kazancı – hFE

2N3906'nın DC akım kazancı sabit bir değer değildir ve Collector akımına göre değişir. onsemi datasheet'inde IC=10mA ve VCE=1V koşulunda hFE değeri 100 ile 300 arasında belirtilmektedir.

Collector akımı arttıkça minimum kazanç değeri düşebilir. Örneğin IC=50mA seviyesinde minimum hFE 60, IC=100mA seviyesinde ise minimum 30 olarak verilmektedir.

Anahtarlama devresi tasarlanırken yalnızca tipik hFE değerine güvenilmemeli, transistörün güvenilir şekilde doyuma girmesi için yeterli Base akımı sağlanmalıdır.

Doyum Gerilimi

2N3906 anahtar olarak kullanıldığında yeterli Base akımı sağlanırsa doyum bölgesinde çalışabilir. onsemi datasheet'inde Collector-Emitter doyum gerilimi IC=10mA ve IB=1mA koşulunda maksimum 0.25V olarak belirtilmektedir.

IC=50mA ve IB=5mA koşulunda ise VCE(sat) maksimum 0.4V seviyesindedir.

Transistör üzerindeki yaklaşık iletim güç kaybı aşağıdaki ilişkiyle değerlendirilebilir:

P ≈ |VCE| × |IC|

Yüksek Frekans ve Küçük Sinyal Uygulamaları

2N3906 yalnızca anahtarlama amacıyla değil, küçük sinyal yükseltme ve analog devrelerde de kullanılabilir. Minimum 250MHz akım kazancı-bant genişliği ürünü sayesinde çeşitli amplifikatör ve sinyal işleme uygulamalarına uygundur.

fT değeri belirli test koşullarında ölçülen transistor parametresidir ve doğrudan bir devrenin 250MHz çalışma frekansını garanti etmez.

2N3904 ile Komplementer Kullanım

2N3906 PNP transistör, NPN tipi 2N3904 ile birlikte komplementer transistör çiftleri oluşturmak için yaygın olarak kullanılır.

Bu iki transistör push-pull sürücü katları, analog amplifikatörler, seviye dönüştürücüler ve çeşitli kontrol devrelerinde birlikte kullanılabilir.

Mikrodenetleyici ile Kullanım

2N3906 uygun Base sürücü bağlantısı ile Arduino, STM32, ESP32 ve benzeri mikrodenetleyiciler tarafından kontrol edilebilir.

Ancak high-side besleme gerilimi mikrodenetleyicinin lojik geriliminden yüksek olduğunda Base terminalinin doğrudan GPIO çıkışına bağlanması uygun olmayabilir. Bu durumda NPN transistör veya N kanal MOSFET üzerinden seviye dönüştürücü bir sürücü katı kullanılabilir.

Endüktif Yüklerin Kontrolü

2N3906 röle, küçük motor, solenoid veya bobin gibi endüktif yüklerin kontrolünde kullanılacaksa anahtarlama sırasında oluşan ters gerilim darbelerine karşı uygun koruma sağlanmalıdır.

DC endüktif yüklerde bağlantı topolojisine uygun flyback diyot veya transient koruma elemanı kullanılması transistörün korunmasına yardımcı olur.

TO-92 Kılıf

2N3906 kompakt TO-92 plastik kılıfa sahiptir. THT montaj yapısı sayesinde breadboard, delikli plaket ve standart PCB üzerinde kullanıma uygundur.

TO-92 kılıfın termal kapasitesi sınırlıdır. 625mW güç değeri 25°C ortam sıcaklığı için belirtilen maksimum değerdir ve ortam sıcaklığı yükseldikçe izin verilen güç dağılımı azalır.

Devre Tasarımında Dikkat Edilmesi Gerekenler

• 2N3906 PNP tipi genel amaçlı BJT transistördür
• onsemi TO-92 versiyonunda pin sırası Emitter - Base - Collector şeklindedir
• Pin dizilimi üreticiye göre değişebileceğinden kullanılan komponentin datasheet'i kontrol edilmelidir
• Maksimum Collector-Emitter gerilimi 40V'tur
• Maksimum sürekli Collector akımı 200mA'dır
• 200mA değeri maksimum cihaz sınırıdır
• Base terminalinde uygun akım sınırlama direnci kullanılmalıdır
• High-side kullanımda Base gerilimi Emitter'e yaklaştırıldığında transistör kapanır
• Base Emitter'e göre aşağı çekildiğinde PNP transistör iletime geçer
• LED kullanımında ayrıca LED akım sınırlama direnci kullanılmalıdır
• Endüktif yüklerde uygun flyback veya transient koruması kullanılmalıdır
• Toplam güç ve junction sıcaklığı sınırları aşılmamalıdır

Kullanım Alanları

• High-side DC yük anahtarlama
• LED sürücü devreleri
• Genel amaçlı elektronik anahtarlama
• Küçük sinyal amplifikatörleri
• Analog sinyal devreleri
• Push-pull transistör katları
• 2N3904 ile komplementer devreler
• Seviye dönüştürücü devreler
• Arduino uygulamaları
• STM32 ve ESP32 projeleri
• Robotik ve otomasyon uygulamaları
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet 2N3906 PNP BJT Transistör TO-92
