2SD882P-AZ NPN BJT Güç Transistörü 30V 3A TO-126

2SD882P-AZ, yüksek kolektör akımı, düşük doyum gerilimi ve kompakt TO-126 paket yapısına sahip NPN tipi BJT güç transistörüdür. 30V kolektör-emetör gerilim dayanımı ve 3A sürekli kolektör akımı sayesinde ses amplifikatörleri, röle ve solenoid sürücüleri, DC motor kontrolü, voltaj regülatörleri ve genel amaçlı güç anahtarlama devrelerinde kullanılabilir.

2SD882 ailesinin tamamlayıcı PNP transistörü 2SB772'dir. Bu iki transistör uygun devre tasarımlarında tamamlayıcı push-pull ve Class AB amplifikatör çıkış katlarında birlikte kullanılabilir.

Teknik Özellikler

• Model: 2SD882P-AZ
• Transistör Tipi: NPN BJT Güç Transistörü
• Yarı İletken Yapısı: Silikon
• Kolektör-Baz Gerilimi (VCBO): 40V
• Kolektör-Emetör Gerilimi (VCEO): 30V
• Emetör-Baz Gerilimi (VEBO): 5V
• Maksimum Sürekli Kolektör Akımı (IC): 3A
• Tepe Kolektör Akımı: 7A sınıfı
• P Kazanç Sınıfı DC Akım Kazancı (hFE): 160 - 320
• Tipik Kolektör-Emetör Doyum Gerilimi: Yaklaşık 0.3V
• Maksimum VCE(sat): Yaklaşık 0.5V @ IC=2A, IB=0.2A
• Tipik Geçiş Frekansı (fT): Yaklaşık 90MHz
• Tipik Çıkış Kapasitansı (Cob): Yaklaşık 45pF
• Maksimum Güç Kaybı: 10W @ TC=25°C
• Serbest Ortam Güç Kaybı: Yaklaşık 1W @ TA=25°C
• Maksimum Jonksiyon Sıcaklığı: 150°C
• Paket Tipi: TO-126
• Pin Sayısı: 3
• Montaj Tipi: THT / Delikli Montaj

Not: 3A kolektör akımı, 7A tepe akımı ve 10W güç kaybı maksimum sınır değerleridir. Gerçek devrede güvenli çalışma koşulları; VCE gerilimi, soğutma, ortam sıcaklığı, çalışma süresi ve güvenli çalışma alanına göre belirlenmelidir.

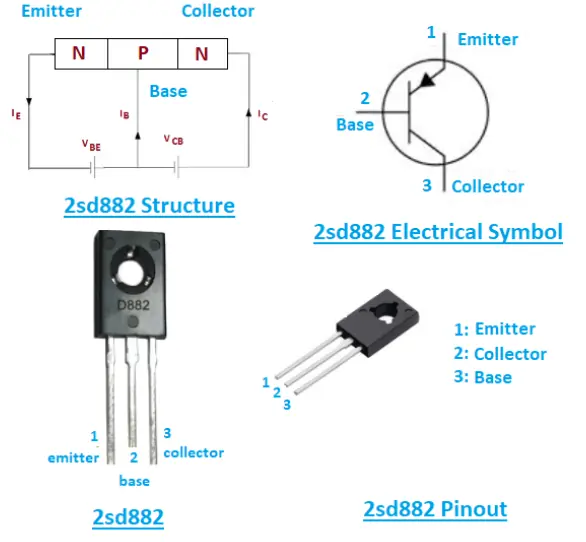

2SD882P-AZ Pin Yapısı ve Teknik Özellikleri

Pin Açıklamaları

2SD882P-AZ TO-126 paketinde komponentin ön yüzüne bakıldığında pin dizilimi aşağıdaki şekildedir:

• Pin 1 - Emitter (E): Emetör terminali
• Pin 2 - Collector (C): Kolektör terminali
• Pin 3 - Base (B): Baz / kontrol terminali

TO-126 paketin metal montaj yüzeyi Collector terminaliyle elektriksel bağlantılıdır. Transistör metal bir soğutucuya monte edilirken bu bağlantı dikkate alınmalıdır.

Çalışma Prensibi

2SD882P-AZ bir NPN bipolar jonksiyon transistörüdür. Baz-emetör jonksiyonu ileri yönde kutuplandığında transistör iletime geçer ve kolektör ile emetör arasında akım akmasını sağlar.

Baz terminalinden uygulanan nispeten küçük bir akım ile daha yüksek kolektör akımı kontrol edilebilir.

hFE = IC / IB

Bu özellik transistörün hem anahtarlama hem de analog yükselteç devrelerinde kullanılmasına imkân sağlar.

P Kazanç Sınıfı

2SD882 ailesindeki harf kodları transistörün DC akım kazancı sınıfını belirtir. 2SD882P-AZ modelindeki P harfi yüksek kazanç sınıflarından birini ifade eder.

VCE=2V ve IC=1A test koşulunda P sınıfı için:

hFE = 160 - 320

aralığı kullanılır.

Akım kazancı kolektör akımına, sıcaklığa ve çalışma noktasına göre değişebileceği için anahtarlama tasarımında yalnızca nominal hFE değerine güvenilmemelidir.

30V Kolektör-Emetör Gerilimi

2SD882P-AZ için maksimum kolektör-emetör gerilimi 30V sınıfındadır.

VCEO = 30V

Kolektör-baz gerilim sınırı ise 40V'tur.

VCBO = 40V

Bu iki değer birbirinden farklı parametreleri ifade eder. Devrede kolektör-emetör arasındaki maksimum gerilim değerlendirilirken VCEO değeri dikkate alınmalıdır.

3A Kolektör Akımı

2SD882P-AZ maksimum 3A sürekli kolektör akımı sınıfına sahiptir.

IC(max) = 3A

Kısa süreli darbe koşullarında kolektör akımı 7A seviyesine kadar çıkabilir.

IC Pulse = 7A

7A değeri sürekli çalışma akımı değildir. Darbe süresi ve görev döngüsü üretici tarafından belirtilen sınırlar içerisinde tutulmalıdır.

Düşük Doyum Gerilimi

2SD882'nin önemli özelliklerinden biri düşük kolektör-emetör doyum gerilimidir.

IC=2A ve IB=0.2A test koşulunda:

VCE(sat) ≈ 0.3V Tipik / 0.5V Maksimum

seviyesindedir.

Düşük doyum gerilimi özellikle anahtarlama uygulamalarında transistör üzerindeki iletim kayıplarının azaltılmasına yardımcı olur.

Baz Akımı ve Sürme

2SD882P-AZ bir BJT olduğu için iletime geçebilmesi ve yüksek kolektör akımlarını anahtarlayabilmesi için baz terminaline uygun akım uygulanmalıdır.

Baz direnci yaklaşık olarak:

RB ≈ (VCONTROL - VBE) / IB

formülüyle hesaplanabilir.

Yüksek akımlı anahtarlama uygulamalarında yalnızca hFE değerine göre çok küçük baz akımı seçmek yerine, üreticinin VCE(sat) test koşulları dikkate alınmalıdır.

Örneğin 2A kolektör akımındaki doyum gerilimi testi 0.2A baz akımı kullanılarak gerçekleştirilmiştir. Bu test koşulu yaklaşık 10'luk zorlanmış akım kazancına karşılık gelir.

90MHz Geçiş Frekansı

2SD882 için tipik geçiş frekansı yaklaşık 90MHz seviyesindedir.

fT ≈ 90MHz

Bu özellik transistörün uygun analog ve ses amplifikatörü sürücü uygulamalarında kullanılabilmesine yardımcı olur.

Güç Kaybı ve Termal Tasarım

2SD882P-AZ için kasa sıcaklığı 25°C seviyesinde tutulduğunda maksimum güç kaybı yaklaşık 10W sınıfındadır.

PC = 10W @ TC=25°C

Bu değer serbest havada 10W sürekli güç harcanabileceği anlamına gelmez. Serbest ortamda TA=25°C koşulunda güç kaybı yaklaşık 1W seviyesindedir.

Transistör üzerinde oluşan yaklaşık güç kaybı:

P ≈ VCE × IC

formülüyle değerlendirilebilir.

Yüksek güç uygulamalarında uygun soğutucu, termal temas ve PCB tasarımı önemlidir.

2SD882 ve 2SB772 Tamamlayıcı Çifti

2SD882'nin tamamlayıcı PNP transistörü 2SB772'dir.

• 2SD882: NPN güç transistörü
• 2SB772: PNP güç transistörü

Bu iki transistör push-pull ve Class AB ses amplifikatörü çıkış katlarında tamamlayıcı çift olarak kullanılabilir.

Ses Amplifikatörü Uygulamaları

Yüksek akım kapasitesi, düşük doyum gerilimi ve uygun frekans karakteristiği sayesinde 2SD882 düşük ve orta güçlü ses amplifikatörlerinin çıkış veya sürücü katlarında kullanılabilir.

Tamamlayıcı 2SB772 PNP transistörle birlikte kullanıldığında çift yönlü sinyal sürme ve push-pull çıkış yapıları oluşturulabilir.

Röle ve Solenoid Sürme

2SD882P-AZ uygun çalışma koşullarında röle, solenoid ve elektromıknatıs bobinlerini anahtarlamak için kullanılabilir.

Bu yükler endüktif olduğundan enerji kesildiğinde yüksek ters gerilim oluşturabilir. Transistörü korumak için uygun flyback diyot, TVS veya transient koruma elemanı kullanılmalıdır.

DC Motor Kontrolü

3A kolektör akımı sayesinde küçük ve orta güçlü DC motorların anahtarlanmasında kullanılabilir.

Motorların ilk kalkış veya sıkışma akımları nominal çalışma akımından birkaç kat yüksek olabileceğinden transistör seçimi yapılırken yalnızca motorun normal çalışma akımı dikkate alınmamalıdır.

Voltaj Regülatörü ve Güç Devreleri

2SD882P-AZ, uygun devre tasarımında lineer voltaj regülatörlerinin geçiş transistörü olarak veya DC-DC dönüştürücülerin güç ve sürücü katlarında kullanılabilir.

Lineer uygulamalarda transistör üzerinde oluşacak VCE × IC güç kaybı özellikle dikkate alınmalıdır.

Devre Tasarımında Dikkat Edilmesi Gerekenler

• 2SD882P-AZ NPN tipi BJT güç transistörüdür
• VCEO değeri 30V'tur
• VCBO değeri 40V'tur
• Maksimum sürekli kolektör akımı 3A'dır
• 7A değeri yalnızca kısa süreli pulse akımıdır
• Pin dizilimi 1=Emitter, 2=Collector, 3=Base şeklindedir
• Metal montaj yüzeyi Collector terminaline bağlıdır
• P kazanç sınıfında hFE 160 - 320 aralığındadır
• Yüksek kolektör akımlarında yeterli baz akımı sağlanmalıdır
• 10W güç değeri TC=25°C kasa sıcaklığı koşuluna bağlıdır
• Serbest ortam güç kapasitesi yaklaşık 1W seviyesindedir
• Endüktif yüklerde uygun transient koruması kullanılmalıdır

Kullanım Alanları

• Ses amplifikatörleri
• Class AB çıkış katları
• Amplifikatör sürücü devreleri
• Röle sürücüleri
• Solenoid ve elektromıknatıs sürücüleri
• DC motor kontrol devreleri
• Voltaj regülatörleri
• DC-DC dönüştürücüler
• Genel amaçlı güç anahtarlama
• Endüstriyel kontrol devreleri
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet 2SD882P-AZ NPN BJT Güç Transistörü 30V 3A TO-126
