2N3055 NPN BJT Güç Transistörü 70V 15A TO-3

2N3055, yüksek akım taşıyabilen ve güç elektroniği uygulamalarında uzun yıllardır yaygın şekilde kullanılan NPN tipi BJT güç transistörüdür. 70V Collector-Emitter gerilim dayanımı ve 15A Collector akım kapasitesi sayesinde güç kaynakları, motor sürme devreleri, ses amplifikatörleri, lineer regülatörler ve çeşitli anahtarlama uygulamalarında kullanılabilir.

TO-3 metal kılıf yapısı, yüksek güç dağılımı gereken uygulamalarda harici soğutucu veya şase üzerine sağlam şekilde monte edilmesine imkan verir. 2N3055, hem anahtarlama hem de lineer çalışma gerektiren devrelerde kullanılabilen klasik ve güvenilir bir güç transistörüdür.

Teknik Özellikler

• Model: 2N3055
• Transistör Tipi: NPN BJT Güç Transistörü
• Kılıf Tipi: TO-3 Metal Kılıf
• Collector-Emitter Gerilimi (VCEO): Maksimum 70V
• Collector-Base Gerilimi (VCBO): Maksimum 100V
• Emitter-Base Gerilimi (VEBO): Maksimum 7V
• Sürekli Collector Akımı (IC): Maksimum 15A
• Toplam Güç Dağılımı (PTOT): Maksimum 115W
• DC Akım Kazancı (hFE): Tipik olarak 20 – 70 aralığında
• Geçiş Frekansı (fT): Yaklaşık 2.5MHz sınıfı
• Metal Gövde: Collector terminaline bağlıdır
• Bağlantı Yapısı: 2 pin + metal gövde
• Montaj Tipi: Şase / soğutucu üzerine vidalı montaj

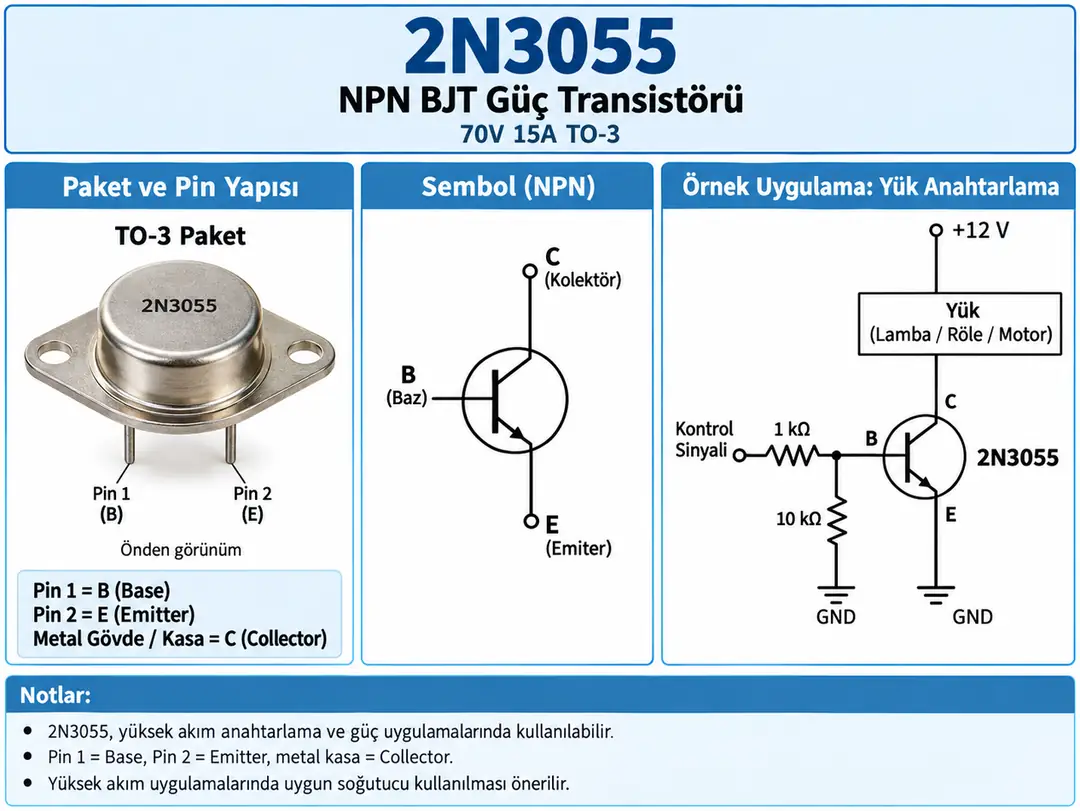

2N3055 Pin Dizilimi ve TO-3 Kılıf Yapısı

2N3055, TO-3 metal kılıfta üretilir. Bu yapıda iki bacak ve elektriksel olarak Collector terminaline bağlı metal gövde bulunur. TO-3 transistörlerde pin dizilimi değerlendirilirken görünüme dikkat edilmelidir. Genel kullanımda alttan görünüm esas alınarak Pin 1 Base, Pin 2 Emitter olarak kabul edilir ve metal gövde Collector görevi görür.

• Pin 1 – B / Base: Transistörün iletimini kontrol eden giriş terminalidir
• Pin 2 – E / Emitter: Akım yolunun çıkış terminalidir
• Metal Gövde – C / Collector: Ana yük akımının geçtiği Collector terminalidir

Çalışma Prensibi

2N3055 bir NPN bipolar transistördür. Base ile Emitter arasına uygun akım uygulandığında Collector ile Emitter arasında daha yüksek bir akım akmaya başlar. Böylece düşük akımlı bir kontrol sinyali ile daha yüksek güçlü bir yük kontrol edilebilir.

Transistör anahtar olarak kullanıldığında kesim ve doyum bölgelerinde çalıştırılır. Lineer uygulamalarda ise Collector akımı Base akımı ile orantılı olarak kontrol edilerek regülasyon veya yükseltme yapılabilir.

NPN Güç Transistörü Olarak Kullanım

2N3055, özellikle güç kaynağı çıkış katlarında, lineer regülatörlerde ve yüksek akım gerektiren yük anahtarlama devrelerinde tercih edilir. NPN yapısı sayesinde düşük taraf anahtarlama devrelerinde ve çeşitli güç yükselteç katlarında rahatlıkla kullanılabilir.

Collector terminali genellikle yük tarafına, Emitter ise GND veya çıkış hattına bağlanır. Devrenin çalışma topolojisine göre transistör seri geçiş elemanı, anahtar veya amplifikatör elemanı olarak görev yapabilir.

Base Akımı ve Base Direnci

BJT transistörlerde yalnızca gerilim değil, uygun Base akımı da gereklidir. Bu nedenle 2N3055'in Base terminali doğrudan kontrol sinyaline bağlanmamalı, akımı sınırlayan uygun bir direnç veya sürücü katı kullanılmalıdır.

Base direnci yaklaşık olarak aşağıdaki formülle hesaplanabilir:

RB ≈ (VCONTROL − VBE) / IB

Yüksek Collector akımı gereken uygulamalarda Base akımı da artacağından, 2N3055 çoğu zaman doğrudan mikrodenetleyici çıkışı ile değil, ek bir sürücü transistörü veya sürücü katı ile kontrol edilir.

15A Collector Akımı

2N3055 için belirtilen 15A değeri maksimum Collector akımı sınıfını ifade eder. Bu değer transistörün her koşulda ve soğutucusuz şekilde sürekli 15A taşıyabileceği anlamına gelmez.

Gerçek kullanılabilir akım; soğutucu boyutu, ortam sıcaklığı, bağlantı yapısı, güç kaybı ve güvenli çalışma alanına göre değerlendirilmelidir. Yüksek akım uygulamalarında uygun termal tasarım mutlaka yapılmalıdır.

70V Gerilim Dayanımı

2N3055 maksimum 70V Collector-Emitter gerilim dayanımına sahiptir. Bu özellik düşük ve orta gerilimli güç uygulamalarında kullanılmasına imkan verir.

70V maksimum cihaz sınırıdır. Motor, röle, bobin ve benzeri endüktif yüklerde anahtarlama sırasında oluşabilecek gerilim darbeleri ayrıca dikkate alınmalıdır.

Güç Kaybı ve Isınma

2N3055 iletimdeyken üzerinde belirli bir gerilim düşümü oluşur ve bu durum güç kaybına neden olur. Anahtarlama veya lineer kullanımda yaklaşık güç kaybı aşağıdaki şekilde değerlendirilebilir:

P ≈ VCE × IC

Yüksek akım veya lineer regülasyon uygulamalarında transistör üzerinde ciddi miktarda ısı oluşabilir. Bu nedenle TO-3 metal gövde uygun bir soğutucuya monte edilerek kullanılmalıdır.

TO-3 Kılıf ve Soğutucu Kullanımı

2N3055'in TO-3 metal kılıfı yüksek güç uygulamaları için tasarlanmıştır. Metal gövde hem mekanik dayanıklılık sağlar hem de oluşan ısının soğutucuya aktarılmasına yardımcı olur.

Metal gövde Collector terminaline bağlı olduğu için şase veya ortak soğutucu üzerinde kullanılacaksa elektriksel izolasyon gerekip gerekmediği mutlaka kontrol edilmelidir. Gerekli durumlarda mica pad veya uygun izolasyon malzemeleri kullanılabilir.

Lineer Regülatör ve Güç Kaynağı Uygulamaları

2N3055'in en klasik kullanım alanlarından biri lineer güç kaynaklarıdır. Seri geçiş transistörü olarak kullanıldığında girişten gelen daha yüksek gerilimi kontrollü şekilde çıkışa aktarır ve yüksek akım kapasitesi sayesinde laboratuvar tipi güç kaynaklarında tercih edilir.

Bu tür uygulamalarda regülasyon genellikle bir op-amp, zener diyot, hata yükselteci veya kontrol transistörü üzerinden sağlanır. 2N3055 burada güç elemanı olarak görev yapar.

Ses Amplifikatörü Uygulamaları

2N3055, ses amplifikatörü çıkış katlarında da yaygın olarak kullanılmış klasik bir güç transistörüdür. Özellikle tamamlayıcı yapıdaki PNP eşleniği MJ2955 ile birlikte push-pull çıkış katlarında kullanılabilir.

Bu kullanım sayesinde orta ve yüksek güçlü analog amplifikatör devrelerinde hoparlör sürme uygulamaları gerçekleştirilebilir.

Endüktif Yüklerde Koruma

Motor, röle, solenoid ve bobin gibi endüktif yükler anahtarlanırken ters gerilim darbeleri oluşturabilir. Bu darbeler transistörün maksimum gerilim dayanımını aşarak hasara yol açabilir.

Bu nedenle endüktif yük kullanılan uygulamalarda flyback diyot, RC snubber veya uygun transient koruma elemanları kullanılması önerilir.

DC Akım Kazancı – hFE

2N3055'in akım kazancı sabit bir değer değildir; Collector akımına, sıcaklığa ve çalışma noktasına göre değişir. Bu nedenle yüksek akımlı anahtarlama tasarımlarında yalnızca tipik hFE değerine güvenilmemelidir.

Transistörün güvenilir şekilde çalışması için yeterli Base akımı sağlanmalı, gerekirse sürücü katı kullanılmalıdır.

Devre Tasarımında Dikkat Edilmesi Gerekenler

• 2N3055 NPN tipi bir BJT güç transistörüdür
• Metal gövde Collector terminaline bağlıdır
• Pin 1 Base, Pin 2 Emitter olarak değerlendirilmelidir
• Maksimum Collector-Emitter gerilimi 70V'tur
• Maksimum Collector akımı 15A'dır
• Yüksek akımda yeterli Base sürme akımı sağlanmalıdır
• Base terminalinde uygun akım sınırlama direnci kullanılmalıdır
• Yüksek güç uygulamalarında mutlaka uygun soğutucu kullanılmalıdır
• Metal gövdenin Collector bağlantısı nedeniyle montajda elektriksel izolasyon ihtiyacı kontrol edilmelidir
• Endüktif yüklerde flyback diyot veya uygun koruma elemanları kullanılmalıdır
• Lineer kullanımda güç kaybı ve termal tasarım ayrıca değerlendirilmelidir

Kullanım Alanları

• Lineer güç kaynakları
• Laboratuvar tipi güç kaynağı devreleri
• Yüksek akım anahtarlama devreleri
• Motor kontrol uygulamaları
• Röle ve solenoid sürme
• Ses amplifikatörü çıkış katları
• Push-pull amplifikatör devreleri
• Akü şarj devreleri
• Regülatör ve seri geçiş transistörü uygulamaları
• Güç elektroniği projeleri
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet 2N3055 NPN BJT Güç Transistörü 70V 15A TO-3
