IRF3205 N-Kanal Güç MOSFET – TO-220

IRF3205, yüksek akımlı anahtarlama uygulamalarında kullanılan N-kanal güç MOSFET’idir. Gate bacağına uygulanan kontrol gerilimiyle drain ve source arasındaki akım yolunun elektronik olarak açılıp kapatılmasını sağlar.

55V drain-source gerilim sınırı ve düşük iletim direnci sayesinde DC motor kontrolü, PWM hız ayarı, güç anahtarlama devreleri, inverterler, aydınlatma sistemleri ve bataryayla çalışan uygulamalarda kullanılabilir.

Teknik Özellikler

• Ürün Kodu: IRF3205
• MOSFET Tipi: N-Kanal Güç MOSFET’i
• Drain-Source Gerilimi (VDS): 55V
• Maksimum Sürekli Drain Akımı: 110A, gövde sıcaklığı 25°C olduğunda
• TO-220 Paket Akım Sınırı: 75A
• Darbeli Drain Akımı: 390A
• Drain-Source İletim Direnci: En fazla 8mΩ
• RDS(on) Ölçüm Koşulu: VGS = 10V ve ID = 62A
• Gate Eşik Gerilimi: 2–4V
• Maksimum Gate-Source Gerilimi: ±20V
• Toplam Gate Yükü: Tipik 97,3nC, VGS = 10V koşulunda
• Maksimum Jonksiyon Sıcaklığı: 175°C
• Paket Tipi: TO-220
• Montaj Tipi: Bacaklı
• Bacak Sayısı: 3

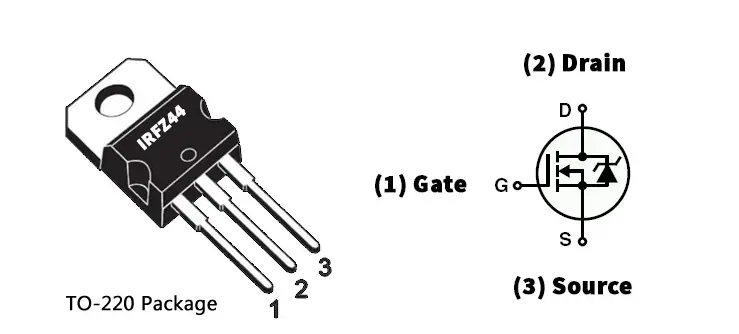

IRF3205 Bacak Yapısı

IRF3205; gate, drain ve source olmak üzere üç bağlantı bacağına sahiptir. MOSFET’in doğru çalışması için bacakların devrede uygun noktalara bağlanması gerekir.

• 1. Bacak – Gate (G): MOSFET’in iletim ve kesim durumunu kontrol eden bacaktır. Gate bağlantısında seri direnç ve pull-down direnci kullanılabilir.
• 2. Bacak – Drain (D): Kontrol edilen yükün akım yoluna bağlanan bacaktır. Düşük taraf motor kontrolünde motorun negatif bağlantısı drain bacağına bağlanır.
• 3. Bacak – Source (S): N-kanal düşük taraf anahtarlama devrelerinde çoğunlukla GND hattına bağlanır.

TO-220 paketin metal montaj yüzeyi drain bacağıyla elektriksel olarak bağlantılıdır. MOSFET ortak bir soğutucuya bağlanacaksa elektriksel izolasyon gerekip gerekmediği kontrol edilmelidir.

Farklı üreticilere ait ürünlerde gövde görünümü veya pin dizilimi değişebileceğinden bağlantı öncesinde kullanılan ürünün datasheet’i kontrol edilmelidir.

N-Kanal MOSFET Nasıl Çalışır?

IRF3205’in source bacağı GND hattına bağlandığında gate ile source arasına yeterli kontrol gerilimi uygulandığında MOSFET iletime geçer. Böylece drain ve source arasındaki akım yolu açılarak bağlı yük çalıştırılır.

Gate gerilimi kaldırıldığında veya gate bacağı pull-down direnci üzerinden GND seviyesine çekildiğinde MOSFET kesime geçer ve yük akımı durur.

Gate eşik gerilimi olan 2–4V, MOSFET’in yüksek akım taşımaya hazır olduğu gerilim değildir. IRF3205’in 8mΩ RDS(on) değeri 10V gate-source geriliminde belirtilmiştir. Yüksek akımlı uygulamalarda gate’in uygun bir sürücüyle yaklaşık 10V seviyesinde sürülmesi gerekir.

Bağlantı ve Kullanım

• Düşük taraf anahtarlama devresinde source bacağı GND hattına bağlanır
• Motorun negatif bağlantısı drain bacağına bağlanır
• Motorun pozitif bağlantısı uygun DC beslemeye bağlanır
• Gate bacağına seri direnç bağlanmalıdır
• Gate ile source arasına pull-down direnci eklenmelidir
• Kontrol devresi ile motor güç kaynağının GND hatları ortaklanmalıdır
• Motor gibi endüktif yüklerde ters gerilim koruma diyodu kullanılmalıdır
• Diyotun akım ve gerilim değerleri kullanılan motora uygun olmalıdır
• Yüksek akımlarda kalın kablo ve yeterli bakır yol kullanılmalıdır
• Sigorta veya uygun aşırı akım koruması eklenmelidir
• Güç kaybı ve soğutucu ihtiyacı hesaplanmalıdır
• Gate-source gerilimi ±20V sınırını aşmamalıdır

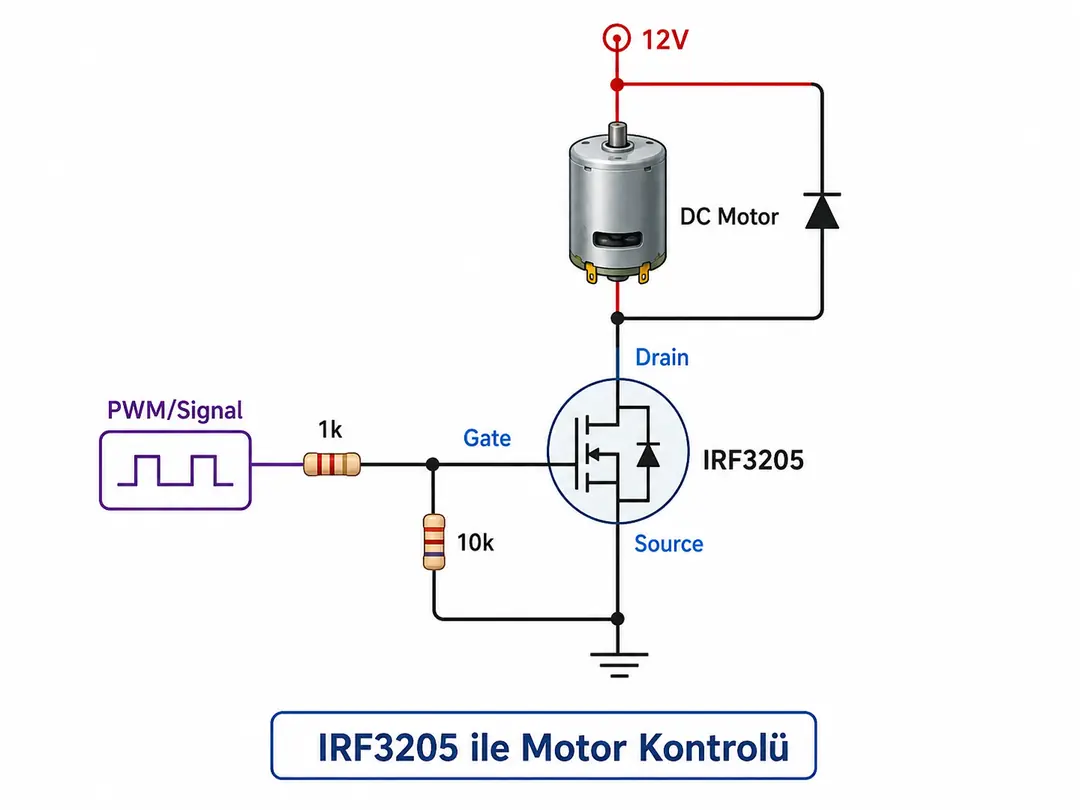

IRF3205 ile DC Motor Kontrolü

Görseldeki motor kontrol uygulaması; motor akımı, gate sürme gerilimi, koruma diyodu ve soğutma koşulları IRF3205’in teknik sınırlarına uygun seçildiğinde IRF3205 MOSFET ile yapılabilir.

Bu uygulamada motorun pozitif bağlantısı 12V besleme hattına, negatif bağlantısı ise IRF3205’in drain bacağına bağlanır. Source bacağı GND hattına bağlanarak düşük taraf anahtarlama düzeni oluşturulur.

Gate bacağına kontrol sinyali uygulandığında IRF3205 iletime geçer. Drain-source akım yolu açılır ve motor çalışmaya başlar. Gate sinyali kesildiğinde pull-down direnci gate gerilimini GND seviyesine çeker, MOSFET kapanır ve motor durur.

PWM sinyali kullanıldığında MOSFET hızlı biçimde açılıp kapanarak motorun ortalama gerilimini ve hızını kontrol eder. Yüksek frekanslı PWM uygulamalarında gate direnci ve gate sürücü devresi anahtarlama kayıplarına göre seçilmelidir.

• Gate seri direnci ani gate şarj akımını sınırlandırmaya yardımcı olur
• 10kΩ pull-down direnci kontrol sinyali yokken MOSFET’in kapalı kalmasını sağlar
• Koruma diyodu motor kapatıldığında oluşan ters gerilim darbesini sınırlandırır
• IRF3205 motorun GND bağlantısını elektronik olarak açıp kapatır
• PWM sinyaliyle motorun hız kontrolü yapılabilir

IRF3205 logic-level bir MOSFET değildir. Arduino veya benzeri bir mikrodenetleyicinin 5V çıkışı MOSFET’i kısmen çalıştırabilir ancak yüksek akımlarda tam iletim ve düşük kayıp garanti etmez. Bu tür uygulamalarda uygun bir MOSFET gate sürücü devresi kullanılmalıdır.

Kullanım Alanları

• DC motor açma ve kapatma devreleri
• PWM motor hız kontrolü
• Yüksek akımlı LED ve aydınlatma kontrolü
• Solenoid ve elektromıknatıs sürücüleri
• Anahtarlamalı güç kaynakları
• DC-DC dönüştürücü devreleri
• İnverter ve güç anahtarlama uygulamaları
• Batarya beslemeli güç devreleri
• Elektronik yük anahtarlama uygulamaları
• Elektronik eğitim ve prototipleme çalışmaları

Ek Bilgiler

• IRF3205, N-kanal güç MOSFET’idir
• 55V değeri mutlak maksimum drain-source gerilimidir
• 110A değeri gövde sıcaklığı 25°C olduğunda verilen mutlak maksimum değerdir
• TO-220 paketin belirtilen akım sınırı 75A’dır
• 110A değeri doğrudan pratik çalışma akımı olarak değerlendirilmemelidir
• 8mΩ RDS(on) değeri gate-source gerilimi 10V olduğunda geçerlidir
• 2–4V gate eşik değeri tam iletim gerilimi değildir
• Yüksek akımlarda uygun gate sürücüsü ve soğutucu kullanılmalıdır
• Motorun ilk hareket ve sıkışma akımı normal çalışma akımından yüksek olabilir
• Metal montaj yüzeyi drain bacağıyla elektriksel bağlantılıdır
• Ürün üzerindeki marka ve işaretleme üretim partisine göre farklılık gösterebilir
• Bağlantı yapılmadan önce pin dizilimi kontrol edilmelidir

Ürün Datasheet

IRF3205 Datasheet

Paket İçeriği

• 1 Adet IRF3205 N-Kanal Güç MOSFET – TO-220
