IRF9540N P Kanal MOSFET 100V 23A TO-220

IRF9540N, yüksek taraf anahtarlama ve güç kontrol uygulamalarında kullanılabilen P kanal güç MOSFET'idir. 100V Drain-Source gerilim dayanımı, 23A sürekli Drain akımı kapasitesi ve hızlı anahtarlama yapısı sayesinde güç kaynakları, motor kontrol devreleri, batarya sistemleri, DC yük anahtarlama, ters polarite koruma ve çeşitli endüstriyel elektronik uygulamalarda kullanılabilir.

P kanal yapısı sayesinde özellikle yükün pozitif besleme hattından kontrol edilmesi gereken high-side anahtarlama devrelerinde avantaj sağlar. TO-220AB güç kılıfı, uygun bir soğutucu ile birlikte kullanılarak MOSFET üzerinde oluşan ısının daha etkili şekilde uzaklaştırılmasına imkan verir.

Teknik Özellikler

• Model: IRF9540N
• Transistör Tipi: P Kanal Güç MOSFET
• Çalışma Yapısı: Enhancement Mode
• Maksimum Drain-Source Gerilimi (VDS): -100V
• Sürekli Drain Akımı (ID): -23A @ TC=25°C, VGS=-10V
• Sürekli Drain Akımı: -16A @ TC=100°C, VGS=-10V
• Darbeli Drain Akımı (IDM): -76A
• Drain-Source Açık Durum Direnci (RDS(on)): Maksimum 0.117Ω @ VGS=-10V
• Gate Threshold Gerilimi (VGS(th)): -2V ile -4V arası
• Maksimum Gate-Source Gerilimi (VGS): ±20V
• Maksimum Güç Dağılımı (PD): 140W @ TC=25°C
• Toplam Gate Charge (Qg): Maksimum 97nC
• Gate-Source Charge (Qgs): Maksimum 15nC
• Gate-Drain Charge (Qgd): Maksimum 51nC
• Tipik Giriş Kapasitesi (Ciss): Yaklaşık 1300pF
• Tek Darbe Avalanche Enerjisi (EAS): 430mJ
• Çalışma Junction Sıcaklığı: -55°C ile +175°C arası
• Fully Avalanche Rated yapı
• Dahili Body Diyot Bulunur
• Hızlı Anahtarlama Özelliği
• Kılıf Tipi: TO-220AB
• Pin Sayısı: 3

IRF9540N Pin Dizilimi ve High-Side Anahtarlama

IRF9540N TO-220AB kılıfta üç bağlantı pinine sahiptir. Komponent üzerindeki yazılar kullanıcıya bakacak şekilde önden tutulduğunda pinler soldan sağa Gate, Drain ve Source şeklindedir.

• Pin 1 – Gate (G): MOSFET'in açılıp kapanmasını kontrol eden terminaldir
• Pin 2 – Drain (D): Yük tarafına bağlanan güç terminalidir
• Pin 3 – Source (S): High-side uygulamalarda genellikle pozitif besleme hattına bağlanır
• Metal Tab: Elektriksel olarak Drain terminaline bağlıdır

P Kanal MOSFET Çalışma Prensibi

P kanal MOSFET'lerde Source terminali genellikle pozitif besleme hattına bağlanır. Gate gerilimi Source gerilimine yakın olduğunda Gate-Source gerilimi yaklaşık 0V olur ve MOSFET kapalı durumda kalır.

Gate gerilimi Source gerilimine göre aşağı çekildiğinde VGS negatif hale gelir ve MOSFET iletime geçer. Bu özellik P kanal MOSFET'lerin pozitif besleme hattının anahtarlanması gereken high-side uygulamalarda kolay şekilde kullanılmasını sağlar.

Örneğin Source terminali +12V seviyesindeyken Gate terminalinin de +12V seviyesinde olması MOSFET'i kapalı tutar. Gate'in daha düşük bir gerilime çekilmesi VGS değerini negatif hale getirerek MOSFET'in açılmasını sağlar.

Gate Threshold ve Tam İletim Gerilimi

IRF9540N için Gate Threshold gerilimi -2V ile -4V arasındadır. Ancak bu değer MOSFET'in tam olarak açıldığı Gate-Source gerilimini ifade etmez. Threshold değeri yalnızca çok düşük seviyede Drain akımının akmaya başladığı eşik noktasıdır.

Maksimum 0.117Ω RDS(on) değeri VGS=-10V koşulunda belirtilmektedir. Bu nedenle yüksek akımlı uygulamalarda MOSFET'in düşük dirençle çalışabilmesi için Gate-Source geriliminin yeterince negatif olması gerekir.

Gate-Source gerilimi hiçbir durumda ±20V mutlak maksimum sınırını aşmamalıdır.

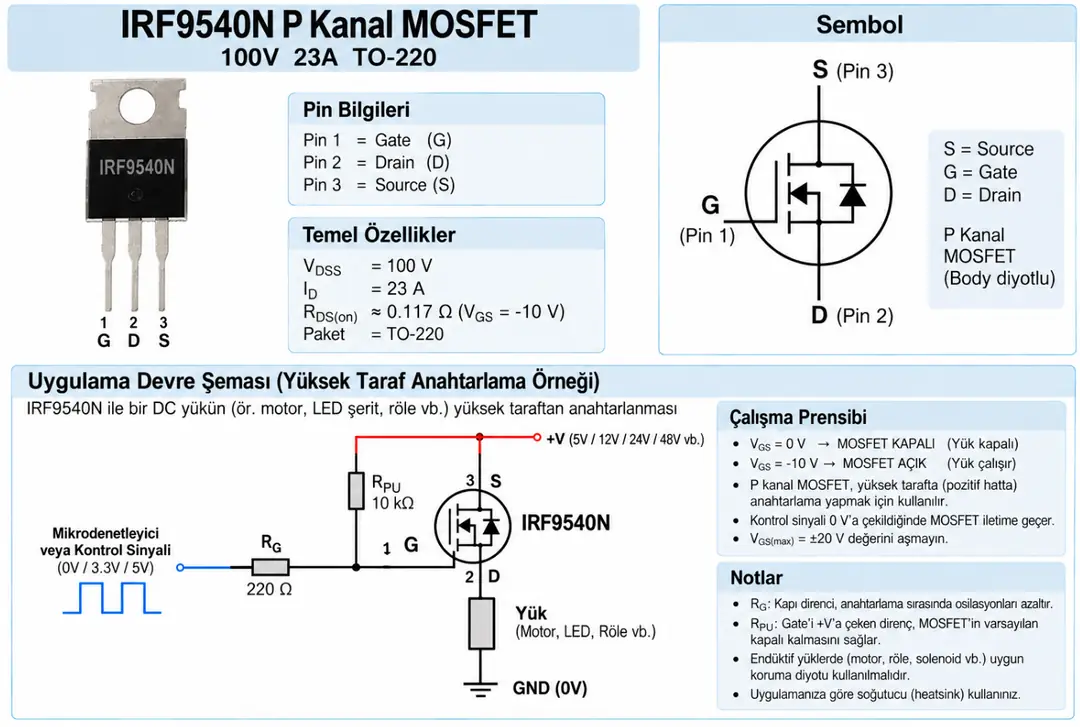

Görseldeki 5V / 12V / 24V / 48V Besleme Gösterimi

Görsel, P kanal MOSFET'in temel high-side çalışma prensibini açıklamak için hazırlanmıştır. Ancak yüksek besleme gerilimlerinde Gate kontrolü doğrudan aynı şekilde uygulanmamalıdır.

Örneğin Source terminali +24V seviyesindeyken Gate terminalinin doğrudan 0V'a çekilmesi VGS=-24V oluşturur. Bu değer IRF9540N'un ±20V maksimum Gate-Source sınırını aşar ve MOSFET'e zarar verebilir.

48V beslemede Gate'in doğrudan 0V'a çekilmesi ise VGS=-48V oluşturacağından kesinlikle uygun değildir.

24V ve üzerindeki high-side uygulamalarda Gate-Source arasındaki gerilimin güvenli seviyede sınırlandırılması için uygun Gate sürücü devresi, Zener diyotlu koruma veya benzeri gerilim sınırlama çözümleri kullanılmalıdır.

Mikrodenetleyici ile Kontrol

Arduino, ESP32, STM32 ve benzeri mikrodenetleyiciler kullanılarak IRF9540N kontrol edilebilir. Ancak MOSFET'in Gate terminalinin yüksek besleme gerilimlerinde doğrudan mikrodenetleyici çıkışına bağlanması önerilmez.

Source terminali 12V, 24V veya daha yüksek seviyedeyken Gate terminali pull-up direnci üzerinden bu gerilime yükselir. Bu gerilim doğrudan 3.3V veya 5V mikrodenetleyici pinine ulaşırsa kontrolcü zarar görebilir.

Bu nedenle high-side uygulamalarda NPN transistör, küçük sinyal N kanal MOSFET, open-collector / open-drain sürücü veya uygun bir MOSFET Gate sürücü katı kullanılması daha güvenlidir.

Gate Pull-Up Direncinin Görevi

P kanal high-side devrelerde Gate ile Source arasına bağlanan pull-up direnç, kontrol sinyali bulunmadığında Gate'i Source gerilimine yaklaştırır. Böylece VGS yaklaşık 0V olur ve MOSFET varsayılan olarak kapalı durumda kalır.

Bu özellik özellikle mikrodenetleyicinin başlangıç sırasında yüksek empedans durumunda olduğu devrelerde yükün istemsiz şekilde çalışmasını önlemeye yardımcı olur.

Gate Seri Direncinin Görevi

Gate ile sürücü devresi arasına yerleştirilen seri direnç, MOSFET Gate kapasitesinin şarj ve deşarj edilmesi sırasında meydana gelen ani akımları sınırlamaya yardımcı olur.

Ayrıca yüksek frekanslı salınımların azaltılması ve MOSFET'in açılma-kapanma hızının kontrol edilmesi açısından faydalıdır. Görselde kullanılan 220Ω örnek bir değerdir; uygun Gate direnci sürücü yapısı, anahtarlama frekansı ve Gate yüküne göre belirlenmelidir.

RDS(on) ve Güç Kaybı

IRF9540N'un VGS=-10V koşulundaki maksimum Drain-Source açık durum direnci 0.117Ω'dur. MOSFET iletim durumundayken bu direnç üzerinde güç kaybı ve ısı oluşur.

Yaklaşık iletim kaybı aşağıdaki formülle hesaplanabilir:

P ≈ I² × RDS(on)

Örneğin MOSFET üzerinden 5A akım geçerken RDS(on) maksimum 0.117Ω kabul edilirse:

P ≈ 5² × 0.117 = 2.925W

yaklaşık iletim kaybı oluşabilir. 10A akımda aynı teorik hesap yaklaşık 11.7W seviyesine çıkar. Bu nedenle yüksek akımlarda uygun termal tasarım ve soğutucu kullanımı önemlidir.

RDS(on) değeri sıcaklık yükseldikçe artabileceğinden gerçek çalışma koşullarında güç kaybı hesaplanırken yeterli güvenlik payı bırakılmalıdır.

23A Drain Akımı ve Termal Koşullar

IRF9540N için belirtilen -23A sürekli Drain akımı değeri TC=25°C kasa sıcaklığı ve VGS=-10V koşullarına aittir. Bu değer MOSFET'in ortam sıcaklığında, soğutucusuz ve her koşulda sürekli 23A taşıyabileceği anlamına gelmez.

TC=100°C seviyesinde sürekli Drain akımı -16A olarak belirtilmektedir. Gerçek kullanılabilir akım; ortam sıcaklığı, soğutucu, PCB yapısı, bağlantı kabloları, çalışma süresi ve MOSFET üzerinde oluşan güç kaybına göre belirlenmelidir.

100V Drain-Source Gerilim Dayanımı

IRF9540N'un maksimum Drain-Source gerilim dayanımı -100V'tur. Bu özellik daha yüksek DC besleme gerilimlerinin kullanıldığı high-side anahtarlama ve güç kontrol devrelerinde kullanılabilmesine imkan verir.

100V değeri mutlak maksimum sınırdır. Özellikle motor, röle ve solenoid gibi endüktif yüklerin anahtarlanması sırasında oluşabilecek gerilim darbeleri dikkate alınmalı ve uygun tasarım güvenlik payı bırakılmalıdır.

Dahili Body Diyot

IRF9540N içerisinde MOSFET yapısının doğal bir parçası olan dahili body diyot bulunur. Bu diyot belirli ters akım koşullarında Source-Drain yönünde bir akım yolu sağlar.

Ancak motor, röle ve solenoid gibi endüktif yüklerin kontrolünde yalnızca dahili body diyoda güvenilmemelidir. Devrenin akımına, gerilimine ve anahtarlama hızına uygun harici koruma elemanları kullanılmalıdır.

Avalanche Dayanımı

IRF9540N fully avalanche rated yapıya sahiptir ve tek darbe avalanche enerjisi 430mJ olarak belirtilmektedir. Bu özellik, belirli çalışma koşullarında endüktif anahtarlama sırasında meydana gelebilecek kısa süreli enerji darbelerine karşı dayanıklılık sağlar.

Bununla birlikte avalanche dayanımı normal devre korumasının yerine kullanılmamalıdır. Tekrarlayan veya yüksek enerjili gerilim darbelerinde uygun TVS, snubber, flyback diyotu veya farklı koruma devreleri tercih edilmelidir.

PWM ve Anahtarlama Uygulamaları

IRF9540N hızlı anahtarlama özelliği sayesinde PWM kontrollü güç uygulamalarında kullanılabilir. Ancak 97nC seviyesine kadar ulaşabilen toplam Gate yükü nedeniyle yüksek frekanslı uygulamalarda Gate'in hızlı şekilde şarj ve deşarj edilmesi gerekir.

Gate'in yavaş sürülmesi MOSFET'in lineer bölgede daha uzun süre kalmasına, anahtarlama kayıplarının artmasına ve komponentin daha fazla ısınmasına neden olabilir. Yüksek frekanslı uygulamalarda uygun Gate sürücü kullanılması daha verimli sonuç sağlar.

TO-220 Kılıf ve Soğutucu Kullanımı

IRF9540N TO-220AB güç kılıfına sahiptir. Kılıf üzerindeki metal tab, MOSFET üzerinde oluşan ısının harici bir soğutucuya aktarılmasına yardımcı olur.

Metal tab elektriksel olarak Drain terminaline bağlıdır. Aynı soğutucu üzerinde farklı güç yarı iletkenleri kullanılıyorsa elektriksel izolasyon gerekip gerekmediği kontrol edilmelidir.

PCB ve Devre Tasarımında Dikkat Edilmesi Gerekenler

• Pin 1 Gate, Pin 2 Drain ve Pin 3 Source bağlantısı doğru yapılmalıdır
• Metal tabın elektriksel olarak Drain terminaline bağlı olduğu dikkate alınmalıdır
• Gate-Source gerilimi ±20V mutlak maksimum sınırını aşmamalıdır
• 24V ve 48V uygulamalarda Gate doğrudan GND seviyesine çekilmemelidir
• Yüksek besleme gerilimlerinde uygun Gate gerilim sınırlama devresi kullanılmalıdır
• Mikrodenetleyici çıkışı yüksek besleme gerilimine doğrudan bağlanmamalıdır
• Gate terminalinin boşta kalmasını önlemek için uygun pull-up direnci kullanılmalıdır
• Yüksek akımlı Drain ve Source yolları yeterli genişlikte tasarlanmalıdır
• Yüksek akımlarda PCB bakır kalınlığı ve konnektör kapasitesi dikkate alınmalıdır
• Yüksek güç kaybında uygun TO-220 soğutucu kullanılmalıdır
• Endüktif yüklerde uygun flyback, TVS veya snubber koruması kullanılmalıdır
• Yüksek frekanslı anahtarlamada uygun Gate sürücüsü tercih edilmelidir

Kullanım Alanları

• High-side yük anahtarlama devreleri
• DC güç dağıtım sistemleri
• Akü ve batarya sistemleri
• Ters polarite koruma devreleri
• DC motor ve fan besleme kontrolü
• Röle ve solenoid kontrolü
• LED ve aydınlatma güç kontrolü
• DC-DC dönüştürücü uygulamaları
• Anahtarlamalı güç kaynakları
• Otomotiv elektronik devreleri
• Endüstriyel güç elektroniği
• Besleme hattı açma-kapama devreleri
• Elektronik yük anahtarlama
• PWM kontrollü güç devreleri
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet IRF9540N P Kanal MOSFET 100V 23A TO-220
