TIP41C NPN BJT Transistör 100V 6A TO-220

TIP41C, genel amaçlı güç anahtarlama, lineer güç kontrolü ve ses amplifikatörü uygulamalarında kullanılabilen NPN tipi BJT güç transistörüdür. 100V Collector-Emitter gerilim dayanımı ve 6A kolektör akımı kapasitesi sayesinde röle, lamba, motor ve çeşitli DC yüklerin kontrolünde kullanılabilir.

TO-220 güç kılıfına sahip olan TIP41C, uygun soğutucu kullanımıyla orta ve yüksek güçlü devrelerde çalışmaya uygundur. NPN bipolar yapısı nedeniyle Collector akımı, Base terminaline uygulanan akım ile kontrol edilir.

Teknik Özellikler

• Model: TIP41C
• Transistör Tipi: NPN BJT Güç Transistörü
• Collector-Emitter Gerilimi (VCEO): Maksimum 100V
• Collector-Base Gerilimi (VCBO): Maksimum 100V
• Emitter-Base Gerilimi (VEBO): Maksimum 5V
• Sürekli Collector Akımı (IC): Maksimum 6A
• Tepe Collector Akımı (ICM): Maksimum 10A
• Maksimum Base Akımı (IB): 3A
• Toplam Güç Dağılımı (PTOT): Maksimum 65W @ TC=25°C
• Collector-Emitter Doyum Gerilimi (VCE(sat)): Maksimum 1.5V @ IC=6A, IB=0.6A
• Base-Emitter Açılma Gerilimi (VBE(on)): Maksimum 2V @ IC=6A
• DC Akım Kazancı (hFE): 15 – 75 @ IC=3A, VCE=4V
• Junction-Case Termal Direnci: 1.92°C/W
• Junction-Ambient Termal Direnci: 62.5°C/W
• Maksimum Junction Sıcaklığı: 150°C
• Depolama Sıcaklığı: -65°C ile +150°C
• Kılıf Tipi: TO-220
• Montaj Tipi: THT
• Pin Sayısı: 3

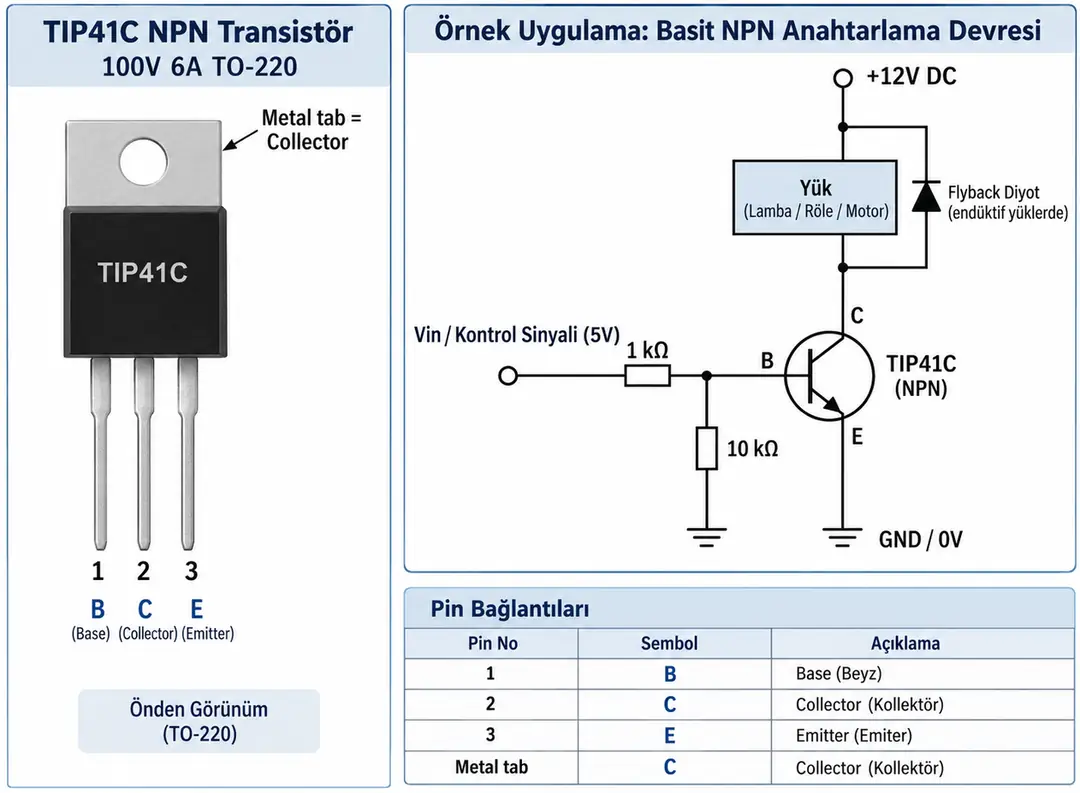

TIP41C Pin Dizilimi ve Örnek Anahtarlama Devresi

TIP41C, TO-220 kılıfta üç bağlantı terminaline sahiptir. Komponent üzerindeki yazılar kullanıcıya bakacak şekilde önden tutulduğunda pinler soldan sağa Base, Collector ve Emitter şeklindedir.

• Pin 1 – B / Base: Transistörün iletimini kontrol eden giriş terminalidir
• Pin 2 – C / Collector: Ana yük akımının geçtiği Collector terminalidir
• Pin 3 – E / Emitter: NPN düşük taraf anahtarlamada genellikle GND hattına bağlanır
• Metal Tab – C / Collector: Elektriksel olarak Pin 2 Collector terminaline bağlıdır

Bağlantı ve Çalışma Prensibi

TIP41C bir NPN bipolar transistördür. Base-Emitter jonksiyonuna yeterli akım uygulandığında Collector ile Emitter arasında akım akmaya başlar. Böylece düşük akımlı bir kontrol sinyali kullanılarak daha yüksek akımlı bir yük kontrol edilebilir.

Düşük taraf anahtarlama uygulamasında Emitter GND hattına, Collector yükün negatif tarafına, yükün diğer ucu ise pozitif besleme hattına bağlanır. Base terminaline uygun akım uygulandığında transistör iletime geçerek yükün çalışmasını sağlar.

Base Akımı ve Base Direnci

BJT transistörlerde MOSFET'lerden farklı olarak yalnızca gerilim uygulamak yeterli değildir; Base terminalinden uygun miktarda akım geçirilmesi gerekir. Bu nedenle Base ile kontrol çıkışı arasında akım sınırlama direnci kullanılır.

Base direnci yaklaşık olarak aşağıdaki formülle hesaplanabilir:

RB ≈ (VCONTROL − VBE) / IB

Görselde 5V kontrol sinyali ile 1kΩ Base direnci örnek olarak gösterilmiştir. Bu direnç düşük akımlı yükler için kullanılabilir; ancak 6A gibi yüksek Collector akımlarında TIP41C'yi tam doyuma sürmek için yeterli Base akımı sağlamaz.

Örneğin yaklaşık 5V kontrol geriliminde 1kΩ direnç kullanıldığında Base akımı yalnızca birkaç miliamper seviyesinde olur. Bu nedenle kullanılacak Base direnci yük akımına ve kontrol devresinin sağlayabileceği maksimum akıma göre hesaplanmalıdır.

10kΩ Base-Emitter Direnci

Görselde Base ile GND arasında kullanılan 10kΩ direnç, kontrol sinyali bulunmadığında Base terminalinin boşta kalmasını önlemeye yardımcı olur.

Bu direnç Base üzerinde biriken yükün boşalmasını sağlayarak transistörün istenmeyen şekilde iletime geçme riskini azaltabilir.

6A Collector Akımı

TIP41C için maksimum sürekli Collector akımı 6A olarak belirtilmektedir. Ayrıca kısa süreli tepe Collector akımı maksimum 10A'dır.

6A değeri transistörün her ortam ve bağlantı koşulunda soğutucusuz olarak sürekli 6A taşıyabileceği anlamına gelmez. Gerçek kullanılabilir akım; kasa sıcaklığı, soğutma, güç kaybı ve transistörün güvenli çalışma alanına göre belirlenmelidir.

100V Gerilim Dayanımı

TIP41C'nin Collector-Emitter gerilim dayanımı maksimum 100V'tur. Bu özellik düşük ve orta gerilimli DC güç kontrol ve anahtarlama uygulamalarında kullanılmasına imkan verir.

100V maksimum cihaz sınırıdır. Özellikle motor, röle ve bobin gibi endüktif yüklerde anahtarlama sırasında oluşabilecek gerilim darbeleri dikkate alınmalıdır.

Collector-Emitter Doyum Gerilimi

TIP41C anahtar olarak kullanıldığında yeterli Base akımı sağlanarak doyum bölgesinde çalıştırılabilir. STMicroelectronics datasheet'inde Collector-Emitter doyum gerilimi IC=6A ve IB=0.6A koşulunda maksimum 1.5V olarak belirtilmektedir.

Transistör üzerindeki yaklaşık iletim güç kaybı aşağıdaki şekilde değerlendirilebilir:

P ≈ VCE × IC

Yüksek Collector akımlarında transistör üzerinde önemli miktarda ısı oluşabileceğinden termal tasarım ve soğutucu kullanımı önemlidir.

DC Akım Kazancı – hFE

TIP41C'nin DC akım kazancı sabit bir değer değildir ve Collector akımına, sıcaklığa ve üretim toleranslarına göre değişir. STMicroelectronics datasheet'inde IC=3A ve VCE=4V koşulunda hFE değeri 15 ile 75 arasında belirtilmektedir.

Anahtarlama uygulamalarında devre tasarımı yalnızca tipik hFE değerine göre yapılmamalıdır. Transistörün güvenilir şekilde doyuma girmesi için yeterli Base akımı sağlanmalıdır.

Flyback Diyot Kullanımı

Röle, DC motor, solenoid ve bobin gibi endüktif yüklerde transistör kapatıldığında yüksek ters gerilim darbesi oluşabilir. Bu darbe TIP41C'nin Collector-Emitter gerilim sınırını aşarak transistöre zarar verebilir.

Görselde gösterildiği gibi endüktif DC yükün üzerine ters paralel bir flyback diyot bağlanması bu gerilim darbesinin sınırlandırılmasına yardımcı olur. Diyotun katodu pozitif besleme tarafına, anot terminali ise Collector tarafına bağlanır.

Mikrodenetleyici ile Kullanım

TIP41C, Arduino ve benzeri mikrodenetleyicilerden gelen dijital sinyallerle uygun Base sürücü devresi kullanılarak kontrol edilebilir. Ancak mikrodenetleyici çıkışının verebileceği akım sınırlıdır.

Yüksek Collector akımı gereken uygulamalarda TIP41C'nin Base terminalinin doğrudan mikrodenetleyici çıkışından sürülmesi uygun olmayabilir. Bu durumda ek bir sürücü transistörü veya farklı bir güç anahtarlama çözümü kullanılabilir.

Lineer ve Ses Amplifikatörü Uygulamaları

TIP41C yalnızca anahtarlama elemanı olarak değil, lineer güç devrelerinde ve ses amplifikatörlerinin çıkış katlarında da kullanılabilir.

TIP41C'nin tamamlayıcı PNP transistörü TIP42C'dir. TIP41C ve TIP42C birlikte komplementer push-pull çıkış katlarında kullanılabilir.

TO-220 Kılıf ve Soğutucu

TIP41C TO-220 güç kılıfına sahiptir. Kılıf üzerindeki metal tab harici soğutucuya mekanik olarak bağlanabilir ve transistörde oluşan ısının uzaklaştırılmasına yardımcı olur.

Metal tab elektriksel olarak Collector / Pin 2 terminaline bağlıdır. Ortak bir metal soğutucu üzerinde birden fazla yarı iletken kullanılacaksa gerekli elektriksel izolasyon sağlanmalıdır.

Devre Tasarımında Dikkat Edilmesi Gerekenler

• Pin 1 Base, Pin 2 Collector ve Pin 3 Emitter şeklindedir
• Metal tab elektriksel olarak Collector / Pin 2 terminaline bağlıdır
• Maksimum Collector-Emitter gerilimi 100V'tur
• Maksimum sürekli Collector akımı 6A'dır
• 10A değeri yalnızca tepe Collector akımıdır
• Base terminalinde uygun akım sınırlama direnci kullanılmalıdır
• 1kΩ Base direnci her yük akımı için uygun kabul edilmemelidir
• Yüksek Collector akımında yeterli Base sürme akımı sağlanmalıdır
• Endüktif DC yüklerde uygun flyback diyot kullanılmalıdır
• Yüksek güç uygulamalarında uygun soğutucu kullanılmalıdır
• Transistörün maksimum güç ve güvenli çalışma alanı sınırları aşılmamalıdır

Kullanım Alanları

• DC yük anahtarlama devreleri
• Röle sürücü devreleri
• DC motor kontrolü
• Solenoid ve bobin sürme
• Lamba kontrol devreleri
• Lineer güç devreleri
• Ses amplifikatörleri
• Push-pull amplifikatör çıkış katları
• Güç regülasyon devreleri
• Robotik ve otomasyon uygulamaları
• Mikrodenetleyici kontrollü yükler
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet TIP41C NPN BJT Transistör 100V 6A TO-220
