IRF740 N Kanal MOSFET 400V 10A TO-220

IRF740, yüksek gerilimli güç anahtarlama uygulamalarında kullanılmak üzere tasarlanmış N-kanal enhancement mode güç MOSFET'idir. 400V Drain-Source gerilim dayanımı ve uygun soğutma koşullarında 10A seviyesine kadar sürekli Drain akımı kapasitesi sayesinde anahtarlamalı güç kaynakları, inverterler, motor kontrol devreleri, yüksek gerilimli DC yük anahtarlama ve çeşitli güç elektroniği uygulamalarında kullanılabilir.

TO-220AB güç kılıfına sahip olan IRF740, harici soğutucu kullanımına uygundur. Hızlı anahtarlama özelliği ve yüksek gerilim dayanımı sayesinde özellikle şebeke doğrultulmuş DC hatları ve yüksek voltajlı güç katlarında yaygın olarak tercih edilen MOSFET modellerinden biridir.

Teknik Özellikler

• Model: IRF740
• Transistör Tipi: N Kanal Güç MOSFET
• Çalışma Yapısı: Enhancement Mode
• Maksimum Drain-Source Gerilimi (VDS): 400V
• Sürekli Drain Akımı (ID): 10A @ TC=25°C, VGS=10V
• Sürekli Drain Akımı: 6.3A @ TC=100°C
• Pulsed Drain Akımı (IDM): 40A
• Drain-Source Açık Durum Direnci (RDS(on)): Maksimum 0.55Ω @ VGS=10V
• Gate Threshold Gerilimi (VGS(th)): 2V – 4V
• Maksimum Gate-Source Gerilimi (VGS): ±20V
• Maksimum Güç Dağılımı: 125W @ TC=25°C
• Toplam Gate Charge (Qg): Maksimum 63nC
• Tipik Giriş Kapasitesi (Ciss): Yaklaşık 1400pF
• Tek Darbe Avalanche Enerjisi: 520mJ
• Çalışma Junction Sıcaklığı: -55°C – +150°C
• Dahili Body Diyot Bulunur
• Kılıf Tipi: TO-220AB
• Pin Sayısı: 3

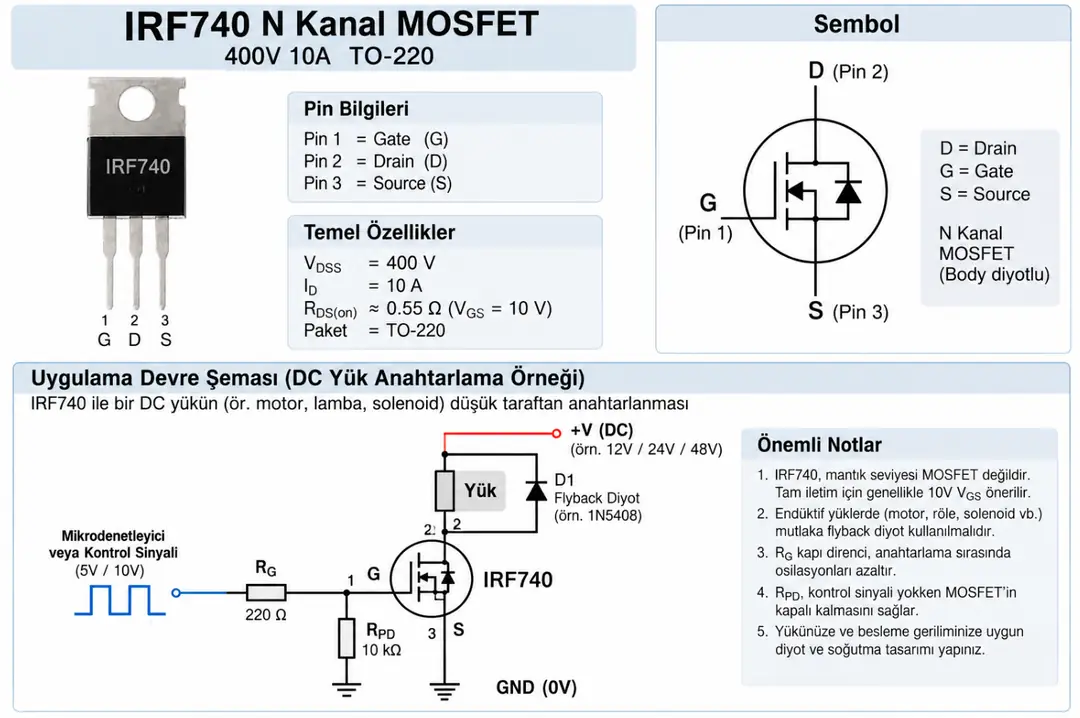

IRF740 Pin Dizilimi ve Örnek Anahtarlama Devresi

Yukarıdaki görsel IRF740'ın TO-220 kılıftaki pin dizilimini ve temel düşük taraf yani low-side DC yük anahtarlama uygulamasını göstermektedir. MOSFET üzerindeki yazılar kullanıcıya bakacak şekilde önden tutulduğunda pinler soldan sağa Gate, Drain ve Source şeklindedir.

• Pin 1 – Gate (G): MOSFET'in kontrol girişidir
• Pin 2 – Drain (D): Yük akımının MOSFET'e girdiği güç terminalidir
• Pin 3 – Source (S): Low-side uygulamalarda genellikle GND hattına bağlanır
• Metal Tab: Elektriksel olarak Drain terminaline bağlıdır

N Kanal MOSFET Çalışma Prensibi

IRF740'ın Gate ve Source uçları arasına yeterli pozitif gerilim uygulandığında Drain ile Source arasında iletim kanalı oluşur. Böylece Gate üzerinden sürekli yüksek akım çekilmeden yüksek gerilim ve akıma sahip yükler elektronik olarak kontrol edilebilir.

Gate-Source gerilimi yeterli seviyeye yükseldiğinde MOSFET iletime geçer. Gate gerilimi düşürüldüğünde ise Drain-Source arasındaki iletim kesilir. Bu çalışma prensibi hızlı anahtarlama ve PWM tabanlı güç kontrol uygulamalarının temelini oluşturur.

Gate Gerilimi ve Logic-Level Özelliği

IRF740'ın Gate Threshold gerilimi yaklaşık 2V ile 4V arasındadır. Ancak bu değer MOSFET'in tam olarak açıldığı Gate gerilimi değildir. Threshold değeri yalnızca çok düşük bir Drain akımının akmaya başladığı eşik noktasını ifade eder.

IRF740 logic-level MOSFET değildir. Datasheet'te maksimum 0.55Ω RDS(on) değeri VGS=10V koşulunda belirtilmektedir. Bu nedenle yüksek akım uygulamalarında MOSFET'in Gate terminalinin yaklaşık 10V seviyesinde uygun bir Gate sürücüsüyle kontrol edilmesi daha uygundur.

Görselde 5V / 10V kontrol sinyali gösterilmiştir. 5V seviyesinde MOSFET iletime başlayabilir ancak tam iletim garanti edilmez. Yüksek akımda yetersiz Gate gerilimi kullanılması RDS(on) değerini artırabilir ve MOSFET'in daha fazla ısınmasına neden olabilir.

220Ω Gate Direncinin Görevi

Görselde kontrol sinyali ile Gate arasında 220Ω seri direnç bulunmaktadır. MOSFET Gate yapısı kapasitif olduğundan açılma ve kapanma anında kısa süreli şarj ve deşarj akımları oluşur.

Gate direnci bu ani akımları sınırlamaya, yüksek frekanslı salınımları azaltmaya ve kontrol veya Gate sürücü devresinin korunmasına yardımcı olur.

220Ω örnek bir değerdir. Gerçek uygulamada Gate direnci MOSFET'in Gate yükü, anahtarlama frekansı, kullanılan sürücü ve istenen anahtarlama hızına göre seçilmelidir.

10kΩ Gate Pull-Down Direnci

Görselde Gate ile GND arasında 10kΩ pull-down direnci kullanılmıştır. Bu direnç kontrol sinyali bağlı olmadığında veya sürücü çıkışı yüksek empedans durumundayken Gate üzerinde elektriksel yük birikmesini önlemeye yardımcı olur.

Böylece sistem ilk enerjilendirildiğinde MOSFET'in istemsiz şekilde açılması önlenir ve Gate belirli bir LOW seviyesinde tutulur.

400V Drain-Source Gerilim Dayanımı

IRF740'ın maksimum Drain-Source gerilim dayanımı 400V'tur. Bu yüksek gerilim kapasitesi MOSFET'in şebeke doğrultulmuş DC hatları, inverterler ve yüksek gerilimli anahtarlamalı güç kaynaklarında kullanılmasına imkan sağlar.

400V değeri mutlak maksimum sınırdır. Devrenin normal çalışma gerilimi tasarlanırken anahtarlama sırasında oluşabilecek overshoot ve transient gerilim darbeleri için yeterli güvenlik payı bırakılmalıdır.

10A Drain Akımı ve Soğutma

IRF740 için belirtilen 10A sürekli Drain akımı değeri, MOSFET gövde sıcaklığının TC=25°C seviyesinde tutulduğu ve Gate'in 10V ile sürüldüğü test koşullarına aittir.

Bu değer MOSFET'in her ortam koşulunda ve soğutucusuz olarak sürekli 10A taşıyabileceği anlamına gelmez. Gerçek kullanılabilir akım; güç kaybı, ortam sıcaklığı, anahtarlama frekansı, PCB yapısı ve kullanılan soğutucunun termal performansına bağlıdır.

RDS(on) ve İletim Kaybı

IRF740 tam iletim durumundayken Drain ve Source arasında düşük ancak sıfır olmayan bir direnç bulunur. VGS=10V koşulunda maksimum RDS(on) değeri 0.55Ω olarak belirtilmiştir.

İletim sırasında MOSFET üzerinde oluşabilecek yaklaşık güç kaybı aşağıdaki formülle hesaplanabilir:

P ≈ I² × RDS(on)

Örneğin MOSFET üzerinden 3A akım geçerken RDS(on) değeri 0.55Ω kabul edilirse yaklaşık:

P ≈ 3² × 0.55 = 4.95W

güç ısıya dönüşebilir. RDS(on) değeri sıcaklık arttıkça yükseldiği için gerçek devrelerde termal tasarım ve soğutucu seçimi önemlidir.

TO-220 Kılıf ve Metal Tab

IRF740 TO-220AB güç kılıfına sahiptir. Kılıf üzerindeki metal tab, oluşan ısının harici soğutucuya aktarılmasını kolaylaştırır.

Metal tab elektriksel olarak Drain terminaline bağlıdır. Aynı soğutucu üzerine birden fazla güç elemanı monte edilirken elektriksel izolasyon gereksinimi dikkate alınmalıdır.

Dahili Body Diyot

IRF740 yapısında Drain ile Source arasında dahili body diyot bulunur. Bu diyot MOSFET yapısının doğal bir parçasıdır ve belirli ters akım koşullarında iletim yolu oluşturur.

Motor, röle, solenoid ve bobin gibi endüktif yüklerde ise yalnızca dahili body diyoda güvenilmemelidir. Uygulamaya uygun harici flyback diyotu, hızlı diyot, TVS veya snubber devresi kullanılabilir.

Görseldeki Flyback Diyotu

Gönderilen örnek devrede endüktif yüklerin anahtarlanması için 1N5408 flyback diyotu gösterilmiştir. Diyot, MOSFET kapandığında bobin veya motor gibi yüklerin oluşturabileceği ters gerilim darbelerinin sınırlandırılmasına yardımcı olur.

1N5408 yalnızca örnek bir seçimdir. Gerçek devrede kullanılacak diyotun akım kapasitesi, ters gerilim dayanımı ve anahtarlama hızı yükün özelliklerine göre seçilmelidir.

PWM ve Yüksek Frekanslı Anahtarlama

IRF740 hızlı anahtarlama uygulamalarında kullanılabilen bir güç MOSFET'idir. Uygun Gate sürücü kullanılarak PWM ve anahtarlamalı güç dönüştürücü devrelerinde kontrol edilebilir.

Toplam Gate yükünün maksimum yaklaşık 63nC olması nedeniyle özellikle yüksek anahtarlama frekanslarında Gate'in hızlı şekilde şarj ve deşarj edilmesi önemlidir. Bu nedenle mikrodenetleyici çıkışından doğrudan sürmek yerine uygun bir MOSFET Gate sürücüsü kullanılması anahtarlama kayıplarını azaltmaya yardımcı olabilir.

IRF740 ve Mikrodenetleyici Kullanımı

Arduino, STM32, ESP32 ve benzeri mikrodenetleyiciler IRF740'ı doğrudan yüksek güçte sürmek için ideal değildir. Özellikle 3.3V ve 5V lojik seviyeleri MOSFET'in tam olarak açılmasını garanti etmez.

Mikrodenetleyici kontrollü yüksek güçlü uygulamalarda IR2110, IR2153 veya uygun başka bir MOSFET Gate sürücü devresi kullanılarak Gate için yaklaşık 10V–12V sürme gerilimi oluşturulabilir.

Yüksek Gerilim Uygulamalarında Dikkat Edilmesi Gerekenler

IRF740 400V sınıfında bir güç MOSFET'i olduğu için yüksek gerilimli devrelerde kullanılabilir. Bu tür uygulamalarda yalnızca MOSFET gerilim dayanımı değil, PCB izolasyon mesafeleri, kullanılan kondansatörlerin gerilim değerleri, Gate sürücü izolasyonu ve diğer komponentlerin maksimum çalışma gerilimleri de dikkate alınmalıdır.

Anahtarlama sırasında oluşabilecek gerilim sıçramalarını sınırlamak için uygulamaya göre snubber, TVS, RCD clamp veya benzeri koruma yapıları kullanılabilir.

PCB ve Devre Tasarımında Dikkat Edilmesi Gerekenler

• Gate, Drain ve Source pin dizilimi bağlantı öncesinde kontrol edilmelidir
• Metal tabın Drain terminaline elektriksel olarak bağlı olduğu unutulmamalıdır
• Drain ve Source güç yolları kullanılacak akıma uygun genişlikte tasarlanmalıdır
• Gate hattı mümkün olduğunca kısa tutulmalıdır
• Gate'in boşta kalmasını önlemek için uygun pull-down direnci kullanılmalıdır
• Yüksek anahtarlama frekanslarında uygun Gate sürücü kullanılmalıdır
• Yüksek güç kaybında TO-220 soğutucu kullanılmalıdır
• Endüktif yüklerde uygun gerilim sınırlama ve flyback koruması uygulanmalıdır
• Gate-Source gerilimi ±20V maksimum sınırını aşmamalıdır
• Drain-Source gerilimi 400V maksimum sınırını aşmamalıdır
• Yüksek gerilimli uygulamalarda uygun creepage ve clearance mesafeleri bırakılmalıdır

Kullanım Alanları

• Anahtarlamalı güç kaynakları (SMPS)
• DC-DC güç dönüştürücüleri
• DC-AC inverter devreleri
• UPS güç katları
• Yüksek gerilimli DC yük anahtarlama
• Motor sürücü güç katları
• PWM güç kontrolü
• Elektronik balast uygulamaları
• Endüstriyel güç elektroniği devreleri
• MOSFET yarım köprü ve tam köprü uygulamaları
• Yüksek gerilimli anahtarlama sistemleri
• Elektronik eğitim ve deney devreleri
• Prototip güç elektroniği projeleri

Paket İçeriği

• 1 Adet IRF740 N Kanal MOSFET 400V 10A TO-220
