2A 440V 5mm PTC Termistör

2A 440V 5mm PTC Termistör, sıcaklık yükseldikçe elektriksel direnci artan pozitif sıcaklık katsayılı bir devre elemanıdır. 2A akım ve 440V gerilim sınıfı ile belirtilen ürün, yaklaşık 5mm çapındaki kompakt disk tipi gövdeye sahiptir.

PTC karakteristiği sayesinde sıcaklık veya aşırı akım sonucunda direncini yükselterek devreden geçen akımın sınırlandırılmasına yardımcı olabilir. Güç kaynakları, elektronik kontrol kartları, motor ve transformatör koruma devreleri ile çeşitli akım sınırlama uygulamalarında kullanılabilir.

Teknik Özellikler

• Ürün Tipi: PTC Termistör
• Akım Sınıfı: 2A
• Maksimum Gerilim Sınıfı: 440V
• Gövde Çapı: Yaklaşık 5mm
• Gövde Yapısı: Disk Tipi
• Sıcaklık Katsayısı: Pozitif (PTC)
• Çalışma Karakteristiği: Sıcaklık arttıkça direnç artar
• Terminal Sayısı: 2
• Polarite: Yoktur
• Montaj Tipi: THT / Delikli Montaj
• Temel Kullanım: Akım sınırlama ve koruma uygulamaları

Not: Başlangıç direnci, direnç toleransı, hold/trip akımı, anahtarlama sıcaklığı, maksimum enerji ve tepki süresi gibi ayrıntılı elektriksel değerler üretici ve ürün serisine göre değişebilir.

2A 440V 5mm PTC Çalışma Prensibi

PTC Ne Anlama Gelir?

PTC, İngilizce Positive Temperature Coefficient ifadesinin kısaltmasıdır. PTC termistörlerde sıcaklık yükseldikçe elektriksel direnç de yükselir.

Sıcaklık ↑ → Direnç ↑

Normal sıcaklık koşullarında PTC'nin direnci daha düşük seviyededir. Termistör ısındığında direnç değeri yükselir ve devreden geçen akımın azaltılmasına yardımcı olur.

Aşırı Akım Sınırlama Prensibi

PTC termistör yüke seri bağlandığında yük akımı termistör üzerinden geçer. Devreden geçen akım yükseldiğinde termistörde oluşan güç kaybı komponentin sıcaklığını artırabilir.

Termistör üzerinde oluşan güç yaklaşık olarak aşağıdaki bağıntıyla ifade edilir:

P = I² × R

PTC ısındıkça direnci yükselir. Böylece uygun seçilmiş bir PTC, aşırı akım durumunda yük akımının sınırlandırılmasına yardımcı olabilir.

Seri Koruma Bağlantısı

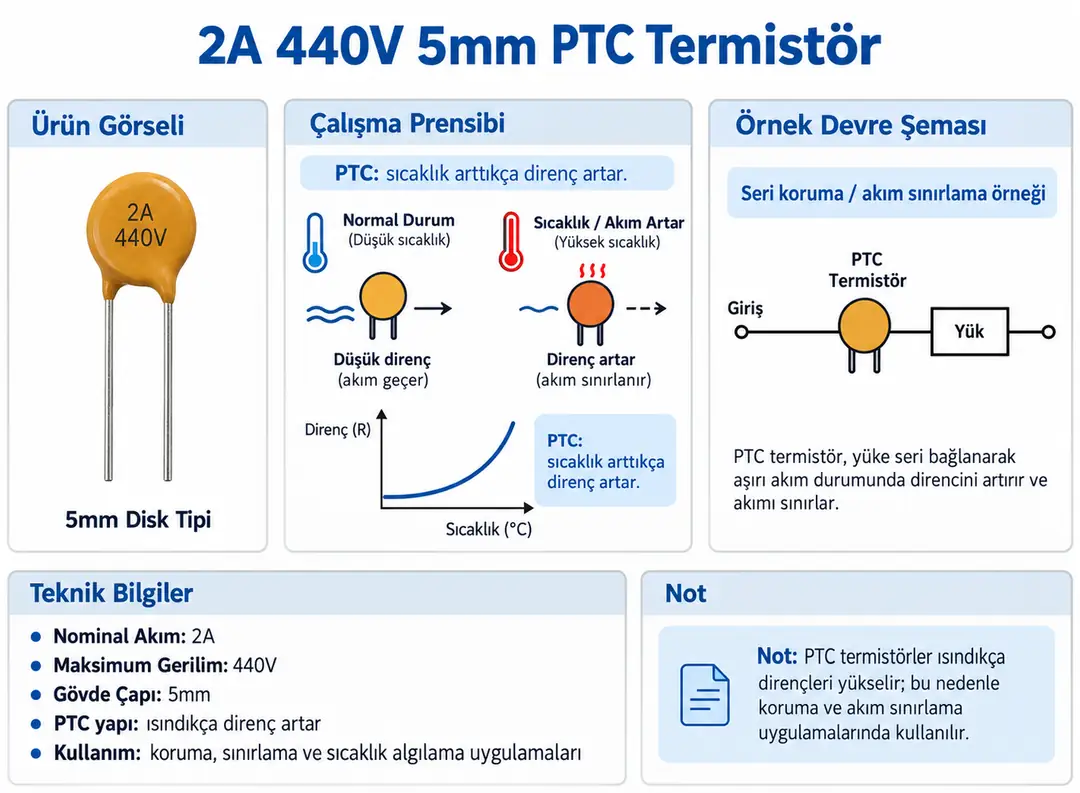

Görselde PTC'nin giriş ile yük arasına seri bağlandığı temel uygulama gösterilmektedir.

Normal koşullarda akım PTC üzerinden yüke ulaşır. Akımın veya termistör sıcaklığının artması halinde PTC direnci yükselir ve devreden geçen akım azalır.

Bu bağlantı güç kaynağı, elektronik kart, motor veya başka bir elektriksel yükün akım sınırlama ve koruma devresinin bir parçası olarak kullanılabilir.

2A Akım Değeri

Ürün üzerinde bulunan 2A ifadesi ürünün akım sınıfını belirtir. Ancak bu değer tek başına PTC'nin hold akımı, trip akımı veya tüm sıcaklıklarda taşıyabileceği sürekli akım olarak değerlendirilmemelidir.

Gerçek devre tasarımında sürekli çalışma akımı, ortam sıcaklığı ve PTC'nin üretici tarafından belirtilen akım-sıcaklık karakteristiği birlikte değerlendirilmelidir.

440V Gerilim Sınıfı

Ürün 440V gerilim sınıfı ile belirtilmektedir. Yüksek gerilimli uygulamalarda PTC'nin yanında PCB izolasyon mesafeleri, sigorta, uygun kablolama ve diğer elektriksel güvenlik gereksinimleri de dikkate alınmalıdır.

440V değeri, ürünün üretici tarafından belirtilmiş maksimum çalışma şartlarının yerine geçmez. Uygulamanın AC veya DC gerilim karakteristiği için gerçek ürün datasheet'i esas alınmalıdır.

5mm Disk Tipi Gövde

Yaklaşık 5mm çapındaki kompakt disk tipi gövde, PCB üzerinde az alan kaplayan THT montajlı devreler için uygundur.

İki radyal bağlantı bacağı sayesinde standart PCB, delikli plaket ve çeşitli elektronik devrelere lehimlenebilir.

PTC ve NTC Arasındaki Fark

PTC ve NTC termistörler sıcaklık değişimine karşı zıt direnç karakteristiği gösterir:

• PTC: Sıcaklık arttıkça direnç artar
• NTC: Sıcaklık arttıkça direnç azalır

Bu nedenle PTC ve NTC termistörler fiziksel olarak benzer görünseler bile devrede aynı şekilde davranmazlar.

Polaritesi Yoktur

2A 440V PTC termistörün artı, eksi, anot veya katot şeklinde bir polaritesi bulunmaz. İki terminali yön bağımsızdır.

Bu nedenle PCB üzerine monte edilirken bacakların yönü elektriksel çalışma açısından önemli değildir.

PTC Seçiminde Dikkat Edilmesi Gerekenler

PTC termistör seçimi yalnızca akım, gerilim ve fiziksel gövde ölçüsüne göre yapılmamalıdır. Gerçek uygulamada aşağıdaki parametrelerin de kontrol edilmesi gerekir:

• Normal çalışma akımı
• Hold akımı
• Trip / anahtarlama akımı
• Maksimum çalışma gerilimi
• Başlangıç direnci
• Anahtarlama sıcaklığı
• Ortam sıcaklığı
• Tepki süresi
• Maksimum enerji ve güç sınırları
• Soğuma ve reset karakteristiği

Devre Tasarımında Dikkat Edilmesi Gerekenler

• PTC yapısında sıcaklık arttıkça direnç yükselir
• Ürün 2A ve 440V sınıfı olarak belirtilmektedir
• Yaklaşık 5mm disk tipi gövdeye sahiptir
• PTC'nin polaritesi bulunmaz
• Aşırı akım durumunda direnç artışı akımın sınırlandırılmasına yardımcı olabilir
• 2A değeri doğrudan trip akımı olarak yorumlanmamalıdır
• 440V değeri tek başına tüm yüksek gerilim uygulamalarına uygunluk anlamına gelmez
• Hold ve trip değerleri üretici/model bilgisine göre doğrulanmalıdır
• Yüksek gerilimli devrelerde gerekli elektriksel güvenlik önlemleri uygulanmalıdır

Kullanım Alanları

• Aşırı akım koruma devreleri
• Akım sınırlama uygulamaları
• Güç kaynakları
• Elektronik kontrol kartları
• Motor koruma devreleri
• Transformatör koruma uygulamaları
• Endüstriyel elektronik sistemler
• Elektrikli cihaz koruma devreleri
• Sıcaklığa bağlı koruma sistemleri
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet 2A 440V 5mm PTC Termistör
