BTA12-600B Triyak 600V 12A TO-220AB

BTA12-600B, alternatif akımla çalışan yükların elektronik olarak anahtarlanması ve güç kontrolünün sağlanması amacıyla kullanılan 12A sınıfı bir triyaktır. 600V tekrarlamalı tepe gerilim dayanımı sayesinde 220V – 230V AC şebeke uygulamalarında, aydınlatma kontrolü, rezistans sürme, fan kontrolü, küçük AC motor uygulamaları, statik röle sistemleri ve faz kontrol devrelerinde kullanılabilir.

Triyak yapısı sayesinde alternatif akımın hem pozitif hem de negatif yarım periyotlarında iletim sağlayabilir. BTA serisinin yalıtımlı TO-220AB paket yapısı, soğutucu montajında elektriksel izolasyon açısından avantaj sağlar.

Teknik Özellikler

• Model: BTA12-600B
• Eleman Tipi: Triyak
• Yapı: Standart 4 Quadrant Triyak
• Maksimum RMS İletim Akımı (IT(RMS)): 12A
• Tekrarlamalı Tepe Off-State Gerilimi (VDRM): 600V
• Tekrarlamalı Tepe Ters Gerilimi (VRRM): 600V
• Gate Tetikleme Akımı (IGT): Maksimum 50mA – Quadrant I, II ve III
• Gate Tetikleme Akımı (IGT): Maksimum 100mA – Quadrant IV
• Gate Tetikleme Gerilimi (VGT): Maksimum 1.3V
• Tutma Akımı (IH): Maksimum 50mA
• Tek Darbe Tepe İletim Akımı (ITSM): 120A @ 50Hz / 20ms
• Tek Darbe Tepe İletim Akımı (ITSM): 126A @ 60Hz / 16.7ms
• Maksimum İletim Durumu Gerilim Düşümü (VTM): 1.55V @ ITM=17A
• Kritik Akım Yükselme Hızı (dI/dt): 50A/µs
• Tepe Gate Akımı (IGM): 4A
• Ortalama Gate Gücü (PG(AV)): 1W
• Çalışma Junction Sıcaklığı: -40°C ile +125°C
• Depolama Sıcaklığı: -40°C ile +150°C
• Kılıf Tipi: TO-220AB Yalıtımlı
• Montaj Tipi: THT
• Pin Sayısı: 3

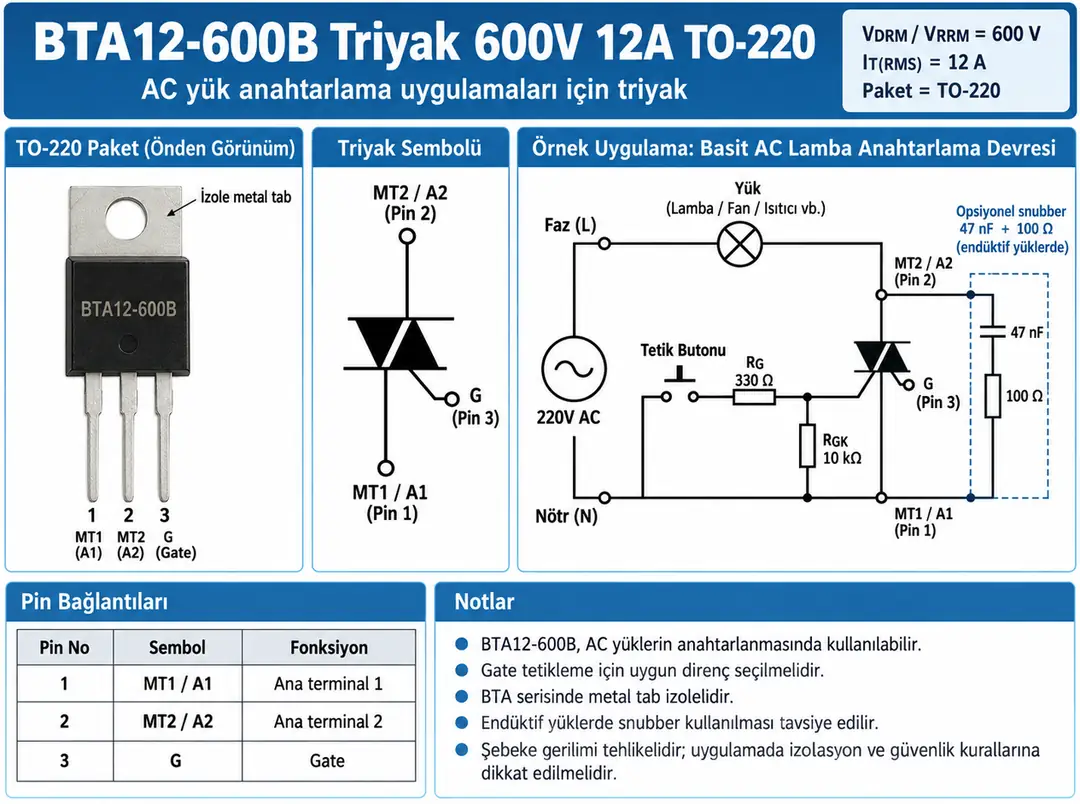

BTA12-600B Pin Dizilimi ve Örnek AC Kontrol Devresi

BTA12-600B TO-220AB kılıfta üç bağlantı terminaline sahiptir. Komponent üzerindeki yazılar kullanıcıya bakacak şekilde önden tutulduğunda pinler soldan sağa A1/MT1, A2/MT2 ve Gate şeklindedir.

• Pin 1 – A1 / MT1: Ana terminal 1
• Pin 2 – A2 / MT2: Ana terminal 2
• Pin 3 – G / Gate: Triyağın tetiklenmesini sağlayan kontrol terminali
• Metal Tab: BTA serisinde ana terminallerden elektriksel olarak yalıtılmıştır

Bağlantı ve Çalışma Prensibi

BTA12-600B'nin Gate terminaline uygun tetikleme akımı uygulandığında A1 ile A2 arasında iletim başlar. Triyak, AC akımın her iki yönünde de iletim sağlayabildiği için alternatif akımla çalışan yükların kontrolünde yaygın olarak kullanılır.

Triyak tetiklendikten sonra Gate sinyali kaldırılmış olsa bile ana terminal akımı tutma akımının üzerinde kaldığı sürece iletim devam eder. AC sistemlerde akım her yarım periyotta sıfır noktasından geçtiğinde triyak kapanır ve sonraki yarım periyotta yeniden tetiklenebilir.

Gate Tetikleme Akımı

BTA12-600B, standart B sınıfı 4-quadrant bir triyaktır. Gate tetikleme akımı Quadrant I, II ve III bölgelerinde maksimum 50mA, Quadrant IV bölgesinde ise maksimum 100mA seviyesindedir.

Bu nedenle Gate sürücü devresinin seçimi yapılırken yalnızca düşük akımlı bir kontrol sinyali yeterli kabul edilmemeli, kullanılan quadrant ve kontrol yöntemi dikkate alınmalıdır.

12A RMS İletim Akımı

BTA12-600B'nin maksimum RMS iletim akımı 12A'dır. Bu değer uygun termal koşullar altında ve paket sıcaklığı sınırlar içinde tutulduğunda geçerlidir.

12A değeri komponentin herhangi bir ortam sıcaklığında ve soğutucusuz olarak sürekli 12A taşıyabileceği anlamına gelmez. Gerçek kullanılabilir akım; yük tipi, ortam sıcaklığı, iletim açısı, soğutucu ve triyak üzerinde oluşan toplam güç kaybına göre belirlenmelidir.

120A Darbe Akımı

BTA12-600B kısa süreli yüksek başlangıç akımlarına dayanabilir. Tek çevrimlik non-repetitive surge akımı 50Hz şebekede 20ms süre için 120A, 60Hz şebekede 16.7ms için 126A seviyesindedir.

Bu değerler yalnızca çok kısa süreli darbe koşullarını ifade eder ve sürekli çalışma akımı olarak değerlendirilmemelidir.

600V Gerilim Dayanımı

BTA12-600B'nin tekrarlamalı tepe gerilim dayanımı 600V'tur. Bu nedenle 220V – 230V AC şebeke ile çalışan birçok güç kontrol uygulamasında kullanılabilir.

600V değeri mutlak maksimum cihaz sınırıdır. Şebekede meydana gelebilecek gerilim darbeleri ve özellikle endüktif yüklerin oluşturabileceği transient gerilimler dikkate alınarak devrede uygun güvenlik payı bırakılmalıdır.

İletim Gerilimi ve Güç Kaybı

BTA12-600B iletim durumundayken A1 ile A2 arasında belirli bir gerilim düşümü oluşur. Maksimum iletim gerilimi 17A test akımında 1.55V olarak belirtilmektedir.

Triyak üzerindeki yaklaşık anlık iletim kaybı aşağıdaki şekilde değerlendirilebilir:

P ≈ VT × IT

Gerçek AC uygulamalarda triyak üzerinden geçen akım sinüzoidal olduğundan termal hesaplama yapılırken RMS akım, iletim açısı ve cihazın veri sayfasındaki güç dağılım eğrileri birlikte değerlendirilmelidir.

Faz Kontrolü

BTA12-600B yalnızca açma-kapama anahtarı olarak değil, faz kontrol uygulamalarında da kullanılabilir. AC sinüs dalgasının her yarım periyodunda Gate tetikleme zamanı değiştirilerek yüke aktarılan ortalama güç ayarlanabilir.

Bu yöntem akkor lamba dimmer devrelerinde, rezistans sıcaklık kontrolünde ve uygun AC motor hız kontrol uygulamalarında kullanılabilir.

Rezistif ve Endüktif Yüklerde Kullanım

BTA12-600B; rezistans, akkor lamba ve elektrikli ısıtıcı gibi rezistif yüklerin anahtarlanmasında kullanılabilir. Fan, motor, transformatör ve bobin gibi endüktif yüklerde ise faz kayması ve komütasyon koşulları ayrıca dikkate alınmalıdır.

BTA12-600B standart triyak olduğundan özellikle zor endüktif yüklerde uygun RC snubber, MOV veya benzeri transient koruma elemanlarının kullanılması gerekebilir.

RC Snubber Devresi

Triyak anahtarlama devrelerinde A1 ve A2 arasına seri direnç ve kondansatörden oluşan RC snubber devresi eklenebilir. Snubber, hızlı gerilim değişimlerini sınırlayarak yanlış tetiklenme riskini azaltmaya yardımcı olur.

Direnç ve kondansatör değerleri sabit bir değer olarak değerlendirilmemeli; kullanılan yükün endüktansı, şebeke gerilimi ve anahtarlama koşullarına göre seçilmelidir.

Mikrodenetleyici ile Kullanım

BTA12-600B Arduino, STM32, ESP32 ve benzeri mikrodenetleyici tabanlı kontrol sistemleriyle kullanılabilir. Ancak 220V – 230V AC şebeke tarafı doğrudan mikrodenetleyici çıkışına bağlanmamalıdır.

Şebeke gerilimli uygulamalarda kontrol elektroniği ile triyak arasında MOC30xx serisi gibi uygulamaya uygun bir optotriyak sürücü kullanılması tercih edilir. Böylece düşük gerilimli kontrol devresi ile şebeke tarafı arasında galvanik izolasyon sağlanabilir.

Yalıtımlı TO-220AB Kılıf

BTA12 serisi TO-220AB yalıtımlı paket yapısına sahiptir. Paket içerisindeki izolasyon yapısı sayesinde metal montaj tabı güç terminallerinden elektriksel olarak ayrılmıştır.

Bu özellik soğutucu montajını kolaylaştırır. Bununla birlikte şebeke gerilimli devrelerde PCB kaçak mesafeleri, izolasyon mesafeleri, sigorta, muhafaza ve diğer elektriksel güvenlik önlemleri ayrıca uygulanmalıdır.

Devre Tasarımında Dikkat Edilmesi Gerekenler

• Pin 1 A1/MT1, Pin 2 A2/MT2 ve Pin 3 Gate bağlantısı doğru yapılmalıdır
• Maksimum RMS iletim akımı 12A'dır
• 120A ve 126A değerlerinin yalnızca kısa süreli surge akımı olduğu unutulmamalıdır
• 600V maksimum gerilim sınırı aşılmamalıdır
• Gate tetikleme akımı kullanılan quadrant dikkate alınarak belirlenmelidir
• Quadrant IV için daha yüksek Gate tetikleme akımı gerekebileceği unutulmamalıdır
• Endüktif yüklerde uygun snubber ve transient koruma elemanları değerlendirilmelidir
• Yüksek akımlarda uygun soğutucu ve termal tasarım kullanılmalıdır
• Şebeke ile düşük gerilimli kontrol devresi arasında galvanik izolasyon tercih edilmelidir
• 220V – 230V AC uygulamalarda gerekli elektriksel güvenlik önlemleri alınmalıdır

Kullanım Alanları

• AC yük anahtarlama devreleri
• Statik röle uygulamaları
• Rezistans ve ısıtıcı kontrolü
• Aydınlatma kontrol sistemleri
• Lamba dimmer devreleri
• Fan kontrol devreleri
• AC motor kontrolü
• Motor hız kontrol uygulamaları
• Faz kontrol devreleri
• Endüstriyel AC anahtarlama sistemleri
• Mikrodenetleyici kontrollü AC yükler
• Ev otomasyonu uygulamaları
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet BTA12-600B Triyak 600V 12A TO-220AB
