BT137-600 Triyak 600V 8A TO-220

BT137-600, alternatif akımla çalışan yüklerin elektronik olarak anahtarlanması ve güç kontrolünün sağlanması amacıyla kullanılan 4 quadrant bir triyaktır. 600V tekrarlamalı tepe gerilim dayanımı ve 8A RMS iletim akımı sayesinde aydınlatma kontrolü, rezistans sürme, fan ve motor kontrolü, faz kontrol devreleri ve çeşitli AC güç uygulamalarında kullanılabilir.

Triyak yapısı sayesinde AC akımın hem pozitif hem de negatif yarım periyotlarında iletim sağlayabilir. TO-220 paket yapısı, uygun bir soğutucu kullanılarak daha yüksek güç uygulamalarında kullanılmasına imkan verir.

Teknik Özellikler

• Model: BT137-600
• Eleman Tipi: Triyak
• Yapı: 4 Quadrant Triyak
• Maksimum RMS İletim Akımı (IT(RMS)): 8A
• Tekrarlamalı Tepe Off-State Gerilimi (VDRM): 600V
• Tekrarlamalı Tepe Ters Gerilimi (VRRM): 600V
• Gate Tetikleme Akımı (IGT): Maksimum 35mA – Quadrant I, II ve III
• Gate Tetikleme Akımı (IGT): Maksimum 70mA – Quadrant IV
• Gate Tetikleme Gerilimi (VGT): Maksimum 1.5V
• Tutma Akımı (IH): Maksimum 20mA
• Tek Darbe Tepe İletim Akımı (ITSM): 65A @ 50Hz / 20ms
• Tek Darbe Tepe İletim Akımı (ITSM): 71A @ 60Hz / 16.7ms
• Maksimum İletim Durumu Gerilimi (VTM): 1.65V @ IT=10A
• Junction-Montaj Tabanı Termal Direnci: Yaklaşık 2K/W
• Çalışma Junction Sıcaklığı: -40°C ile +125°C
• Depolama Sıcaklığı: -40°C ile +150°C
• Kılıf Tipi: TO-220AB / SOT78
• Montaj Tipi: THT
• Pin Sayısı: 3

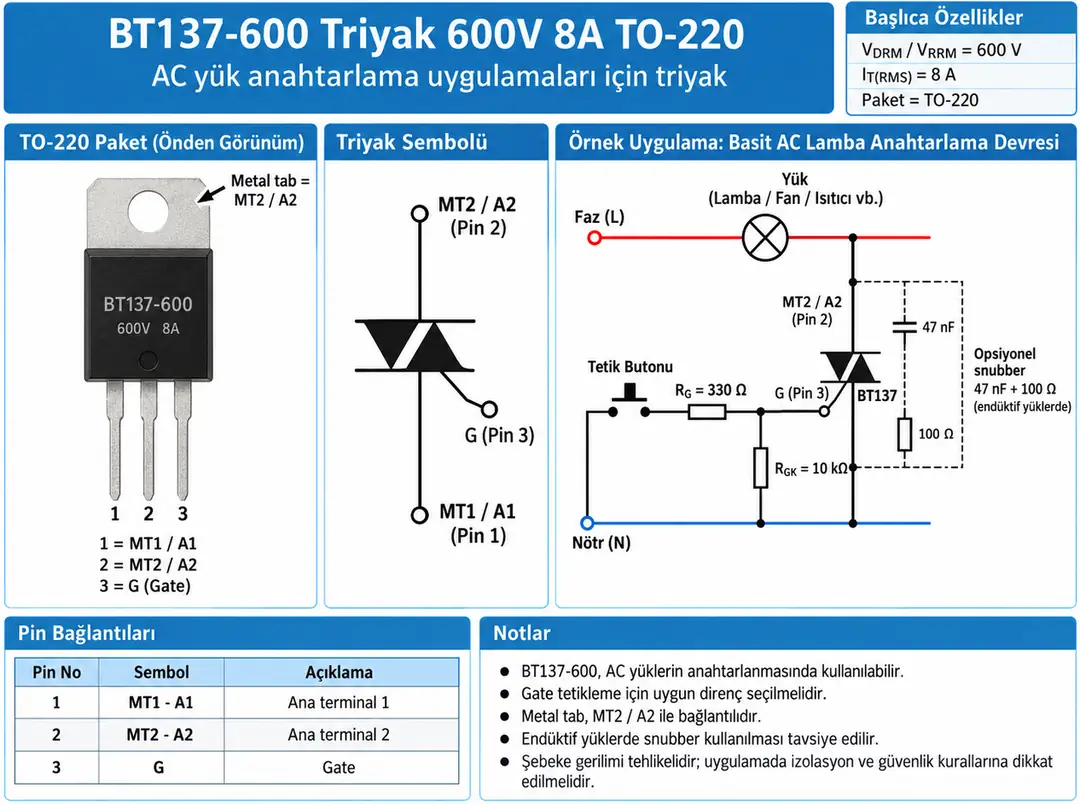

BT137-600 Pin Dizilimi ve Örnek AC Kontrol Devresi

BT137-600, TO-220 kılıfta üç bağlantı terminaline sahiptir. Komponent üzerindeki yazılar kullanıcıya bakacak şekilde önden tutulduğunda pinler soldan sağa MT1, MT2 ve Gate şeklindedir.

• Pin 1 – MT1 / A1: Ana terminal 1
• Pin 2 – MT2 / A2: Ana terminal 2
• Pin 3 – G / Gate: Triyağın tetiklenmesini sağlayan kontrol terminalidir
• Metal Tab: Elektriksel olarak MT2 / Pin 2 terminaline bağlıdır

Bağlantı ve Çalışma Prensibi

BT137-600'ün Gate terminaline uygun tetikleme akımı uygulandığında MT1 ile MT2 arasında iletim başlar. Triyak, alternatif akımın her iki yönünde de iletim sağlayabildiğinden AC yüklerin kontrolünde kullanılır.

Triyak tetiklendikten sonra Gate sinyali kaldırılmış olsa bile üzerinden geçen ana terminal akımı tutma akımının üzerinde kaldığı sürece iletime devam eder. AC devrelerde akım her yarım periyotta sıfır noktasından geçtiğinde triyak doğal olarak kapanır ve sonraki yarım periyotta yeniden tetiklenebilir.

4 Quadrant Tetikleme

BT137-600 dört farklı Gate ve ana terminal polarite kombinasyonunda tetiklenebilen 4 quadrant yapıya sahiptir. Bu özellik farklı AC kontrol ve faz kontrol devrelerinde kullanılmasını kolaylaştırır.

Gate tetikleme akımı Quadrant I, II ve III için maksimum 35mA, Quadrant IV için ise maksimum 70mA seviyesindedir. Gate sürücü tasarımı yapılırken kullanılan çalışma quadrantı dikkate alınmalıdır.

8A RMS İletim Akımı

BT137-600 maksimum 8A RMS iletim akımına sahiptir. Bu değer uygun termal koşullar altında ve montaj tabanı sıcaklığı sınırlar içerisinde tutulduğunda geçerlidir.

8A değeri triyaktan soğutucusuz olarak her ortam koşulunda sürekli 8A geçirilebileceği anlamına gelmez. Gerçek kullanılabilir akım; ortam sıcaklığı, yük tipi, iletim açısı ve soğutma koşullarına göre değerlendirilmelidir.

65A – 71A Darbe Akımı

BT137-600 kısa süreli yüksek başlangıç akımlarına dayanabilir. Tek çevrimlik non-repetitive surge akımı 50Hz'de 20ms için 65A, 60Hz'de 16.7ms için yaklaşık 71A seviyesindedir.

Bu değerler yalnızca kısa süreli surge koşulları içindir ve sürekli çalışma akımı olarak değerlendirilmemelidir.

600V Gerilim Dayanımı

BT137-600, maksimum 600V tekrarlamalı tepe off-state gerilim dayanımına sahiptir. Bu özellik 220V – 230V AC şebeke sınıfındaki birçok anahtarlama ve güç kontrol uygulamasında kullanılabilmesini sağlar.

600V cihazın maksimum gerilim sınırıdır. Şebekede veya endüktif yüklerde meydana gelebilecek ani gerilim darbeleri dikkate alınarak uygun güvenlik payı bırakılmalıdır.

İletim Gerilimi ve Güç Kaybı

BT137-600 iletim durumundayken MT1 ile MT2 arasında belirli bir gerilim düşümü oluşur. Maksimum iletim gerilimi 10A test akımında yaklaşık 1.65V seviyesindedir.

Triyak üzerindeki anlık iletim kaybı yaklaşık olarak aşağıdaki ilişki ile değerlendirilebilir:

P ≈ VT × IT

Gerçek AC uygulamalarda akım dalga şekli ve iletim açısı değiştiğinden termal hesaplama yapılırken RMS akım ve üretici datasheet'indeki güç dağılım eğrileri dikkate alınmalıdır.

Faz Kontrolü

BT137-600 yalnızca açma-kapama anahtarı olarak değil, AC faz kontrol uygulamalarında da kullanılabilir. AC sinüs dalgasının her yarım periyodunda Gate tetikleme zamanı değiştirilerek yüke aktarılan ortalama güç ayarlanabilir.

Bu yöntem akkor lamba dimmer devrelerinde, rezistans sıcaklık kontrolünde ve uygun AC motor hız kontrol uygulamalarında kullanılabilir.

Rezistif ve Endüktif Yüklerde Kullanım

BT137-600; lamba, rezistans ve elektrikli ısıtıcı gibi rezistif yüklerin yanı sıra uygun tasarım ile fan, motor ve transformatör gibi endüktif yüklerin kontrolünde de kullanılabilir.

Endüktif yüklerde akım ile gerilim arasındaki faz farkı ve anahtarlama sırasında oluşabilecek gerilim darbeleri dikkate alınmalıdır.

RC Snubber Kullanımı

Endüktif yüklerde MT1 ve MT2 arasına uygun bir RC snubber devresi eklenmesi hızlı gerilim değişimlerinin sınırlandırılmasına ve istenmeyen tetiklenme riskinin azaltılmasına yardımcı olabilir.

Görselde gösterilen 47nF ve 100Ω değerleri örnek değerlerdir. Kullanılacak direnç ve kondansatör değerleri yük karakteristiği ve şebeke gerilimine göre belirlenmelidir.

Optotriyak ile Sürme

220V – 230V AC şebeke uygulamalarında BT137-600'ün Gate terminalinin düşük gerilimli kontrol elektroniğine doğrudan bağlanması önerilmez.

Arduino, STM32, ESP32 veya benzeri mikrodenetleyicilerle kontrol edilmek istendiğinde uygulamaya uygun bir optotriyak kullanılarak kontrol tarafı ile şebeke tarafı arasında galvanik izolasyon sağlanabilir.

Sadece açma-kapama kontrolü gereken uygulamalarda sıfır geçişli optotriyaklar, faz açısı kontrolü gereken uygulamalarda ise random-phase optotriyaklar tercih edilebilir.

TO-220 Kılıf ve Metal Tab

BT137-600 TO-220AB paket yapısına sahiptir. Metal montaj tabı elektriksel olarak MT2 terminaline bağlıdır.

Bu nedenle BT137-600, BTA serisi yalıtımlı tab triyaklarla karıştırılmamalıdır. Ortak bir metal soğutucu kullanılacaksa elektriksel izolasyon gerekip gerekmediği mutlaka kontrol edilmelidir.

Devre Tasarımında Dikkat Edilmesi Gerekenler

• Pin 1 MT1, Pin 2 MT2 ve Pin 3 Gate bağlantısı doğru yapılmalıdır
• Metal tabın MT2 / Pin 2 terminaline elektriksel olarak bağlı olduğu dikkate alınmalıdır
• Maksimum RMS iletim akımı 8A'dır
• 65A – 71A değerlerinin yalnızca kısa süreli surge akımı olduğu unutulmamalıdır
• 600V maksimum gerilim sınırı aşılmamalıdır
• Gate tetikleme akımı çalışma quadrantına göre değerlendirilmelidir
• Yüksek akımlarda uygun termal tasarım ve soğutucu kullanılmalıdır
• Endüktif yüklerde RC snubber, MOV veya uygun transient koruma elemanları değerlendirilmelidir
• Şebeke ile düşük gerilimli kontrol devresi arasında galvanik izolasyon tercih edilmelidir
• 230V AC uygulamalarda gerekli izolasyon, sigorta, muhafaza ve elektriksel güvenlik önlemleri alınmalıdır

Kullanım Alanları

• AC yük anahtarlama devreleri
• Aydınlatma kontrol sistemleri
• Lamba dimmer devreleri
• Rezistans ve ısıtıcı kontrolü
• Fan kontrol devreleri
• AC motor kontrolü
• Motor hız kontrol uygulamaları
• Faz açısı kontrol devreleri
• Statik röle uygulamaları
• Endüstriyel AC kontrol sistemleri
• Ev otomasyonu uygulamaları
• Mikrodenetleyici kontrollü AC yükler
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet BT137-600 Triyak 600V 8A TO-220
