BTA16-600B Triyak 600V 16A TO-220AB

BTA16-600B, alternatif akımla çalışan yüklerin elektronik olarak anahtarlanması ve güç kontrolünün sağlanması amacıyla kullanılan 16A sınıfı bir triyaktır. 600V tekrarlamalı tepe gerilim dayanımı sayesinde 220V – 230V AC şebeke uygulamalarında; aydınlatma kontrolü, rezistans sürme, fan kontrolü, AC motor uygulamaları, statik röle sistemleri ve faz kontrol devrelerinde kullanılabilir.

Triyak yapısı sayesinde alternatif akımın hem pozitif hem de negatif yarım periyotlarında iletim sağlayabilir. BTA serisinin yalıtımlı TO-220AB paket yapısı, özellikle soğutucu kullanılan güç elektroniği uygulamalarında önemli bir avantaj sağlar.

Teknik Özellikler

• Model: BTA16-600B
• Eleman Tipi: Triyak
• Yapı: Standart 4 Quadrant Triyak
• Maksimum RMS İletim Akımı (IT(RMS)): 16A
• IT(RMS) Test Koşulu: 16A @ TC=86°C, BTA yalıtımlı paket
• Tekrarlamalı Tepe Off-State Gerilimi (VDRM): 600V
• Tekrarlamalı Tepe Ters Gerilimi (VRRM): 600V
• Gate Tetikleme Akımı (IGT): Maksimum 50mA – Quadrant I, II ve III
• Gate Tetikleme Akımı (IGT): Maksimum 100mA – Quadrant IV
• Gate Tetikleme Gerilimi (VGT): Maksimum 1.3V
• Tutma Akımı (IH): Maksimum 50mA
• Tek Darbe Tepe İletim Akımı (ITSM): 160A @ 50Hz / 20ms
• Tek Darbe Tepe İletim Akımı (ITSM): 168A @ 60Hz / 16.7ms
• Maksimum İletim Durumu Gerilim Düşümü (VTM): 1.55V @ ITM=22.5A
• Kritik Akım Yükselme Hızı (dI/dt): 50A/µs
• Tepe Gate Akımı (IGM): 4A
• Ortalama Gate Gücü (PG(AV)): 1W
• Junction-Case Termal Direnci: Maksimum 2.1°C/W – Yalıtımlı TO-220AB
• Çalışma Junction Sıcaklığı: -40°C ile +125°C
• Depolama Sıcaklığı: -40°C ile +150°C
• Kılıf Tipi: TO-220AB Yalıtımlı
• Metal Tab İzolasyonu: 2500VRMS
• Montaj Tipi: THT
• Pin Sayısı: 3

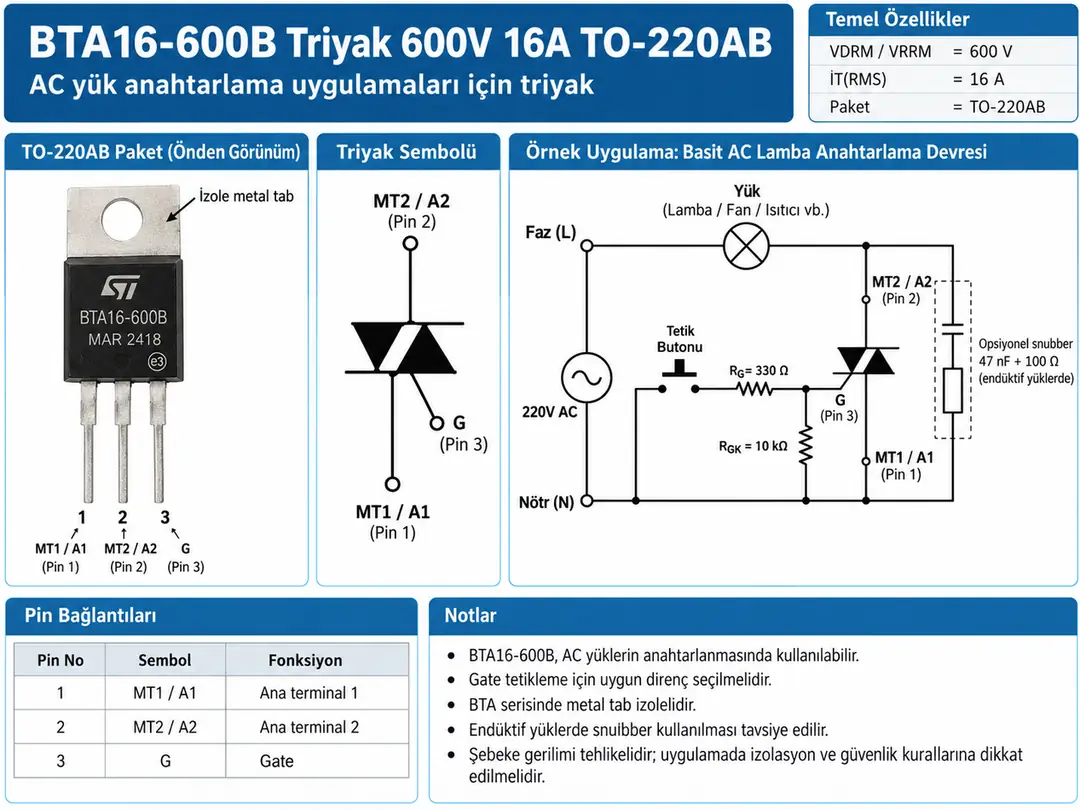

BTA16-600B Pin Dizilimi ve Örnek AC Kontrol Devresi

BTA16-600B, TO-220AB kılıfta üç bağlantı terminaline sahiptir. Komponent üzerindeki yazılar kullanıcıya bakacak şekilde önden tutulduğunda pinler soldan sağa A1/MT1, A2/MT2 ve Gate şeklindedir.

• Pin 1 – A1 / MT1: Ana terminal 1
• Pin 2 – A2 / MT2: Ana terminal 2
• Pin 3 – G / Gate: Triyağın tetiklenmesini sağlayan kontrol terminalidir
• Metal Tab: BTA serisinde güç terminallerinden elektriksel olarak yalıtılmıştır

Bağlantı ve Çalışma Prensibi

BTA16-600B'nin Gate terminaline uygun tetikleme akımı uygulandığında A1 ile A2 arasında iletim başlar. Triyak, AC akımın hem pozitif hem de negatif yönünde iletim sağlayabildiğinden alternatif akımla çalışan yüklerin kontrolünde yaygın olarak kullanılır.

Triyak tetiklendikten sonra Gate sinyali kaldırılmış olsa bile ana terminal akımı tutma akımının üzerinde kaldığı sürece iletime devam eder. AC sistemlerde akım her yarım periyotta sıfır noktasından geçtiği için triyak doğal olarak kapanır ve sonraki yarım periyotta tekrar tetiklenebilir.

Gate Tetikleme Akımı

BTA16-600B, standart B sınıfı 4-quadrant bir triyaktır. Gate tetikleme akımı Quadrant I, II ve III çalışma bölgelerinde maksimum 50mA, Quadrant IV çalışma bölgesinde ise maksimum 100mA seviyesindedir.

Gate sürücü devresi tasarlanırken kullanılan çalışma quadrantı dikkate alınmalı ve triyakı güvenilir şekilde tetikleyecek yeterli Gate akımı sağlanmalıdır.

Gate'e uygulanacak akımı sınırlamak için uygun seri direnç kullanılmalıdır. Direnç değeri kontrol gerilimine, sürücü elemanına ve gerekli Gate akımına göre hesaplanmalıdır.

16A RMS İletim Akımı

BTA16-600B'nin maksimum RMS iletim akımı 16A'dır. BTA yalıtımlı TO-220AB paket için bu değer kasa sıcaklığı TC=86°C koşulunda belirtilmektedir.

Bu nedenle 16A değeri komponentin soğutucusuz ve tüm ortam koşullarında sürekli 16A taşıyabileceği anlamına gelmez. Gerçek çalışma akımı; ortam sıcaklığı, yük tipi, iletim açısı, soğutucu ve triyak üzerinde oluşan güç kaybına göre değerlendirilmelidir.

160A – 168A Darbe Akımı

BTA16-600B kısa süreli yüksek başlangıç akımlarına dayanabilecek şekilde tasarlanmıştır. Tek çevrimlik non-repetitive surge akımı 50Hz şebekede 20ms süre için 160A, 60Hz şebekede 16.7ms süre için 168A seviyesindedir.

Bu değerler yalnızca kısa süreli surge koşullarını ifade eder. 160A veya 168A değerleri sürekli çalışma akımı olarak kullanılmamalıdır.

600V Gerilim Dayanımı

BTA16-600B'nin tekrarlamalı tepe gerilim dayanımı 600V'tur. Bu özellik 220V – 230V AC şebeke geriliminde çalışan birçok kontrol ve anahtarlama uygulamasında kullanılmasına imkan verir.

600V değeri cihazın maksimum gerilim sınırıdır. Şebeke üzerinde oluşabilecek ani gerilim darbeleri ve endüktif yüklerden kaynaklanan transient gerilimler dikkate alınarak devrede uygun koruma ve güvenlik payı bırakılmalıdır.

İletim Gerilimi ve Güç Kaybı

BTA16-600B iletim durumundayken A1 ile A2 terminalleri arasında belirli bir gerilim düşümü meydana gelir. Maksimum iletim gerilimi 22.5A test akımında 1.55V olarak belirtilmektedir.

Triyak üzerinde oluşan yaklaşık anlık güç kaybı temel olarak aşağıdaki ilişkiyle değerlendirilebilir:

P ≈ VT × IT

Ancak AC devrelerde akım sürekli sabit olmadığından gerçek termal tasarım yapılırken RMS akım, iletim açısı, dalga şekli, kasa sıcaklığı ve datasheet güç dağılım eğrileri birlikte değerlendirilmelidir.

Faz Kontrolü

BTA16-600B yalnızca açma-kapama anahtarı olarak değil, AC faz kontrol uygulamalarında da kullanılabilir. Sinüs dalgasının her yarım periyodunda Gate tetikleme zamanı değiştirilerek yüke aktarılan ortalama güç kontrol edilebilir.

Bu yöntem akkor lamba dimmer devreleri, rezistans sıcaklık kontrol sistemleri ve uygun AC motor hız kontrol uygulamalarında kullanılabilir.

Rezistif Yüklerde Kullanım

BTA16-600B; rezistans, elektrikli ısıtıcı ve akkor lamba gibi rezistif AC yüklerin kontrolünde kullanılabilir. Rezistif yüklerde akım ve gerilim büyük ölçüde aynı fazda olduğundan triyak kontrolü görece daha basittir.

Endüktif Yüklerde Kullanım

Fan, AC motor, transformatör ve bobin gibi endüktif yüklerde akım ile gerilim arasında faz farkı oluşabilir. Bu durum triyak komütasyon koşullarını zorlaştırabilir.

BTA16-600B standart B sınıfı bir triyaktır. Özellikle zor endüktif yüklerde uygulamaya uygun RC snubber, MOV veya diğer transient koruma çözümleri değerlendirilmelidir.

RC Snubber Devresi

Triyak anahtarlama uygulamalarında A1 ve A2 terminalleri arasına seri direnç ve kondansatörden oluşan RC snubber devresi eklenebilir. Snubber devresi hızlı gerilim değişimlerini sınırlandırmaya ve istenmeyen tetikleme riskini azaltmaya yardımcı olur.

Snubber direnç ve kondansatör değerleri sabit değildir. Kullanılan yükün elektriksel karakteristiğine, şebeke gerilimine ve anahtarlama koşullarına göre hesaplanmalıdır.

Optotriyak ile Sürme

220V – 230V AC şebeke yüklerinin mikrodenetleyici veya düşük gerilimli elektronik devrelerle kontrol edilmesinde BTA16-600B'nin Gate terminalinin doğrudan kontrol devresine bağlanması önerilmez.

Kontrol elektroniği ile şebeke tarafı arasında MOC30xx serisi gibi uygulamaya uygun bir optotriyak sürücüsü kullanılarak galvanik izolasyon sağlanabilir.

Açma-kapama uygulamalarında sıfır geçişli optotriyaklar, faz açısı kontrolü gereken dimmer veya hız kontrol uygulamalarında ise random-phase optotriyaklar tercih edilebilir.

Mikrodenetleyici ile Kullanım

BTA16-600B; Arduino, STM32, ESP32 ve benzeri mikrodenetleyicilerle kontrol edilen AC güç devrelerinde kullanılabilir. Bunun için mikrodenetleyici çıkışı uygun bir optotriyak veya izole Gate sürme devresine bağlanmalıdır.

Bu yöntem, düşük gerilimli kontrol elektroniğinin yüksek şebeke geriliminden elektriksel olarak ayrılmasına yardımcı olur.

Yalıtımlı TO-220AB Kılıf

BTA16 serisinin önemli avantajlarından biri TO-220AB paket üzerindeki metal montaj tabının elektriksel olarak yalıtılmış olmasıdır. BTA serisinde metal tab için 2500VRMS izolasyon değeri belirtilmektedir.

Bu yapı soğutucu montajını kolaylaştırır. Bununla birlikte yüksek şebeke gerilimli devrelerde PCB creepage ve clearance mesafeleri, muhafaza, sigorta ve diğer elektriksel güvenlik önlemleri ayrıca uygulanmalıdır.

Soğutucu Kullanımı

Yük akımı yükseldikçe triyak üzerinde oluşan güç kaybı ve sıcaklık artar. Bu nedenle birkaç amperin üzerindeki yüklerde uygulamanın çalışma süresi ve ortam sıcaklığına bağlı olarak uygun bir soğutucu kullanılması gerekebilir.

BTA16-600B'nin yalıtımlı TO-220AB paketinde junction-to-case termal direnç maksimum 2.1°C/W seviyesindedir. Soğutucu seçimi yapılırken triyak güç kaybı, ortam sıcaklığı ve izin verilen maksimum junction sıcaklığı birlikte değerlendirilmelidir.

Devre Tasarımında Dikkat Edilmesi Gerekenler

• Pin 1 A1/MT1, Pin 2 A2/MT2 ve Pin 3 Gate bağlantısı doğru yapılmalıdır
• Maksimum RMS iletim akımı 16A'dır
• 160A ve 168A değerlerinin yalnızca kısa süreli surge akımı olduğu unutulmamalıdır
• 600V maksimum gerilim sınırı aşılmamalıdır
• Gate tetikleme akımı kullanılan çalışma quadrantına göre belirlenmelidir
• Quadrant IV için maksimum 100mA Gate tetikleme akımı gerekebileceği dikkate alınmalıdır
• Yüksek akımlı uygulamalarda uygun soğutucu ve termal tasarım kullanılmalıdır
• Endüktif yüklerde snubber veya uygun transient koruma elemanları değerlendirilmelidir
• Şebeke ile düşük gerilimli kontrol elektroniği arasında galvanik izolasyon tercih edilmelidir
• Optotriyak seçimi uygulamanın açma-kapama veya faz kontrol yapısına göre yapılmalıdır
• 220V – 230V AC uygulamalarda gerekli elektriksel güvenlik ve izolasyon önlemleri alınmalıdır

Kullanım Alanları

• AC yük anahtarlama devreleri
• Statik röle uygulamaları
• Rezistans ve elektrikli ısıtıcı kontrolü
• Aydınlatma kontrol sistemleri
• Lamba dimmer devreleri
• Fan kontrol sistemleri
• AC motor kontrolü
• Motor hız kontrol uygulamaları
• Faz açısı kontrol devreleri
• Endüstriyel AC güç kontrol sistemleri
• Ev otomasyonu uygulamaları
• Mikrodenetleyici kontrollü AC yükler
• Isıtma ve sıcaklık kontrol sistemleri
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet BTA16-600B Triyak 600V 16A TO-220AB
