MOC3021 Random Phase Triyak Sürücü Optokuplör DIP-6

MOC3021, düşük gerilimli kontrol devreleri ile AC güç devreleri arasında elektriksel izolasyon sağlayarak harici triyakların tetiklenmesi amacıyla kullanılan random-phase optokuplördür. Giriş tarafında kızılötesi LED, çıkış tarafında ise ışıkla tetiklenen çift yönlü silikon anahtar yapısı bulunur.

Zero-cross özelliği bulunmadığından AC dalga formunun yalnızca sıfır geçiş noktasında değil, istenilen faz açısında tetikleme yapılmasına olanak sağlar. Bu özelliği sayesinde lamba dimmerleri, AC güç kontrolü, motor hız kontrolü ve faz kontrollü uygulamalarda kullanılabilir.

Teknik Özellikler

• Model: MOC3021
• Ürün Tipi: Triyak Sürücü Optokuplör
• Çıkış Yapısı: Fototriyak / Çift Yönlü Optik Anahtar
• Tetikleme Tipi: Random Phase / Zero-Cross Olmayan
• Tepe Bloklama Gerilimi (VDRM): 400V
• Maksimum LED Tetikleme Akımı (IFT): 15mA sınıfı
• Tipik LED İleri Gerilimi (VF): Yaklaşık 1.15V @ 10mA
• Maksimum LED İleri Akımı: 60mA
• Çıkış Tepe Darbe Akımı (ITSM): 1A sınıfı, kısa süreli
• Çıkış Holding Akımı: Yaklaşık 100µA
• Elektriksel İzolasyon: Giriş ve çıkış arasında optik izolasyon
• Kanal Sayısı: 1
• Pin Sayısı: 6
• Paket Tipi: DIP-6 / PDIP-6
• Montaj Tipi: THT / Delikli Montaj

Not: İzolasyon test gerilimi üretici ve MOC3021 varyantına göre değişebilir. Örneğin güncel onsemi MOC3021M için 1 dakika test koşulunda 4170VAC RMS değeri belirtilmektedir. Tasarımda kullanılan gerçek parçanın üretici datasheet'i esas alınmalıdır.

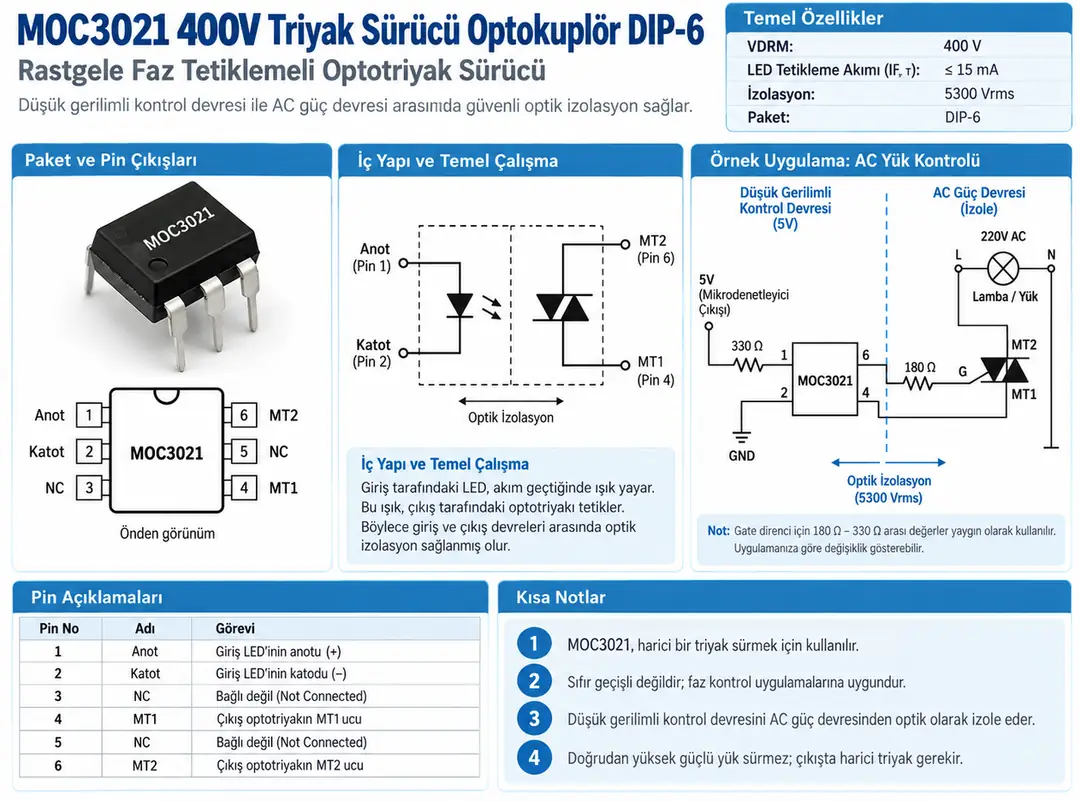

MOC3021 Pin Yapısı ve AC Yük Kontrolü

Pin Açıklamaları

• Pin 1 - Anot: Dahili kızılötesi LED'in pozitif girişidir
• Pin 2 - Katot: Dahili kızılötesi LED'in negatif girişidir
• Pin 3 - NC: Bağlantı yapılmaz
• Pin 4 - Main Terminal: Fototriyak çıkış terminallerinden biridir
• Pin 5 - NC: Bağlantı yapılmamalıdır
• Pin 6 - Main Terminal: Fototriyak çıkış terminallerinden biridir

Çıkış tarafındaki Pin 4 ve Pin 6 çift yönlü çalışan fototriyak terminalleridir. Pin 5 dahili triyak substratıyla ilişkili olduğundan üretici tarafından bağlantısız bırakılması belirtilir.

Çalışma Prensibi

MOC3021'in girişindeki LED'e yeterli akım uygulandığında LED kızılötesi ışık üretir. Bu ışık fiziksel elektrik bağlantısı olmadan çıkış tarafındaki fototriyak yapısını tetikler.

Böylece mikrodenetleyici veya düşük gerilimli kontrol devresi ile yüksek gerilimli AC güç devresi arasında galvanik bağlantı oluşturmadan kontrol sinyali aktarılabilir.

Optik İzolasyon

MOC3021'in giriş ve çıkış tarafları elektriksel olarak doğrudan bağlı değildir. Kontrol sinyali optik olarak aktarıldığı için düşük gerilim tarafı ile AC güç tarafı arasında izolasyon sağlanır.

Bu izolasyon mikrodenetleyici tarafının şebeke devresinden ayrılmasına yardımcı olur. Bununla birlikte optokuplör kullanılması tek başına tüm sistemin güvenli olduğu anlamına gelmez; PCB creepage ve clearance mesafeleri, sigorta, muhafaza ve diğer şebeke güvenliği gereksinimleri ayrıca sağlanmalıdır.

Random Phase Ne Anlama Gelir?

MOC3021 sıfır geçişli bir optotriyak değildir. Giriş LED'i tetiklendiğinde AC sinüs dalgasının uygun herhangi bir faz noktasında çıkış tetiklenebilir.

Bu özellik faz açısı kontrolünün gerekli olduğu uygulamalarda önemlidir.

• Lamba parlaklık kontrolü
• Rezistif yük güç kontrolü
• Uygun AC motorlarda hız kontrolü
• Faz kontrollü AC güç devreleri

Sadece açma-kapama yapılan ve elektromanyetik parazitin azaltılmasının önemli olduğu uygulamalarda zero-cross özellikli optotriyaklar farklı bir seçenek olabilir.

400V Çıkış Bloklama Gerilimi

MOC3021 çıkış tarafı için maksimum tepe bloklama gerilimi 400V sınıfındadır.

VDRM = 400V

Bu değer çalışma gerilimi hedefi değil, komponentin maksimum bloklama sınırıdır. AC şebeke devrelerinde transient gerilimler oluşabileceğinden uygulamaya uygun koruma, snubber ve harici güç triyakının gerilim sınıfı ayrıca değerlendirilmelidir.

LED Tetikleme Akımı

MOC3021'in dahili LED'i çıkış fototriyakını tetiklemek için yeterli akımla sürülmelidir. MOC3021 sınıfında maksimum garanti tetikleme akımı yaklaşık 15mA'dır.

IFT ≤ 15mA

Giriş LED'ine mutlaka seri akım sınırlama direnci bağlanmalıdır.

Giriş Direncinin Hesaplanması

Mikrodenetleyici ile MOC3021 arasındaki seri giriş direnci aşağıdaki temel bağıntı ile hesaplanabilir:

RIN = (VCONTROL - VF) / IF

Burada VCONTROL kontrol çıkış gerilimini, VF MOC3021 giriş LED'inin ileri gerilimini ve IF hedeflenen LED akımını ifade eder.

Örneğin 5V kontrol sinyalinde yaklaşık 15mA LED akımı hedefleniyorsa direnç değeri LED gerilimi ve mikrodenetleyicinin gerçek çıkış seviyesi dikkate alınarak seçilmelidir.

Önemli: Görselde gösterilen 330Ω değeri yalnızca örnek bağlantı değeridir. 5V beslemede 330Ω kullanımı MOC3021'in 15mA maksimum tetikleme akımını her tolerans koşulunda garanti etmeyebilir. Kullanılan mikrodenetleyicinin güvenli GPIO akımı da dikkate alınmalıdır.

Harici Güç Triyakı ile Kullanım

MOC3021 yüksek güçlü AC yükü doğrudan sürmek için tasarlanmamıştır. Temel görevi harici bir güç triyakının gate terminalini optik olarak izole edilmiş şekilde tetiklemektir.

AC yükün gerçek akımı BT136, BT137, BT138, BT139 veya uygulamaya uygun başka bir güç triyakından geçirilir. MOC3021 yalnızca bu triyakın tetikleme devresinin bir parçası olarak çalışır.

Triyak Gate Direnci

MOC3021 çıkışı ile güç triyakının gate terminali arasında uygun seri direnç kullanılmalıdır. Bu direnç MOC3021 çıkış akımını sınırlar ve güç triyakının gate akımını belirler.

Görselde 180Ω örnek değer olarak gösterilmiştir. Ancak uygun direnç değeri AC şebeke gerilimi, kullanılacak güç triyakının gate tetikleme akımı, MOC3021'in darbe akım sınırı ve yük karakteristiğine göre hesaplanmalıdır.

Bu nedenle 180Ω değeri tüm 220-240VAC tasarımlar için doğrudan kullanılacak evrensel bir değer olarak değerlendirilmemelidir.

AC Lamba Kontrolü

MOC3021 ve harici güç triyakından oluşan devre akkor lamba ve benzeri AC yüklerin açma-kapama veya faz kontrolünde kullanılabilir.

Random-phase özelliği sayesinde kontrol devresi uygun zamanlama ile her yarım periyotta farklı bir faz açısında triyak tetiklemesi yapabilir ve yüke aktarılan ortalama güç değiştirilebilir.

Dimmer Uygulamaları

MOC3021 zero-cross olmadığı için dimmer devrelerinde yaygın olarak tercih edilebilir. Mikrodenetleyici AC sıfır geçişini ayrı bir devreyle algılar ve belirlenen gecikme süresinden sonra MOC3021'i tetikler.

Gecikme süresi değiştirilerek güç triyakının iletime geçtiği faz açısı ve dolayısıyla yüke aktarılan güç ayarlanabilir.

Rezistif ve Endüktif Yükler

MOC3021 harici güç triyaklarıyla birlikte rezistif ve uygun endüktif AC yüklerin kontrolünde kullanılabilir.

Endüktif yüklerde akım ve gerilim arasındaki faz farkı nedeniyle triyak seçimi, gate sürüşü, dv/dt dayanımı ve snubber devresi daha kritik hale gelir.

Snubber ve Transient Koruması

Motor, transformatör, solenoid ve benzeri endüktif yüklerin anahtarlanmasında yüksek dv/dt ve transient gerilimler oluşabilir.

Uygulamaya bağlı olarak güç triyakının üzerine RC snubber ağı ve şebeke hattına uygun MOV gibi transient koruma elemanları eklenebilir.

Snubber direnç ve kondansatör değerleri yükün özelliklerine ve kullanılan triyakın datasheet bilgilerine göre seçilmelidir.

MOC3021 ile Zero-Cross Optokuplörler Arasındaki Fark

MOC3021 random-phase yapıdadır ve dahili sıfır geçiş algılaması bulunmaz. Bu nedenle uygun kontrol sinyali geldiğinde AC dalganın farklı noktalarında tetikleme yapılabilir.

MOC3063 gibi zero-cross özellikli modeller ise çıkışlarını AC gerilimin sıfır geçiş bölgesinde tetiklemek üzere tasarlanmıştır.

Faz kontrolü ve dimmer uygulamalarında MOC3021 gibi random-phase modeller tercih edilirken yalnızca AC yük açma-kapama uygulamalarında zero-cross modeller avantaj sağlayabilir.

MOC3020, MOC3021, MOC3022 ve MOC3023 Farkı

MOC3020, MOC3021, MOC3022 ve MOC3023 aynı random-phase 400V optotriyak sürücü ailesindedir. Modeller arasındaki temel fark garanti edilen LED tetikleme akımıdır.

• MOC3020: Maksimum IFT yaklaşık 30mA
• MOC3021: Maksimum IFT yaklaşık 15mA
• MOC3022: Maksimum IFT yaklaşık 10mA
• MOC3023: Maksimum IFT yaklaşık 5mA

Daha düşük IFT değerine sahip modeller, çıkış fototriyakını daha düşük LED akımıyla garanti şekilde tetikleyebilir.

Mikrodenetleyici ile Kullanım

MOC3021 Arduino, PIC, AVR, STM32 ve benzeri mikrodenetleyici sistemlerinde kullanılabilir. Ancak mikrodenetleyici GPIO pininin MOC3021 için gereken LED akımını güvenli şekilde sağlayıp sağlayamadığı kontrol edilmelidir.

Gerekli LED akımı GPIO'nun tavsiye edilen çıkış akımını aşıyorsa MOC3021 giriş LED'i doğrudan GPIO üzerinden değil, uygun bir BJT veya MOSFET sürücü üzerinden kontrol edilebilir.

Devre Tasarımında Dikkat Edilmesi Gerekenler

• MOC3021 random-phase, yani zero-cross olmayan bir optotriyak sürücüdür
• Çıkış tepe bloklama gerilimi 400V sınıfındadır
• MOC3021 yüksek güçlü AC yükü doğrudan sürmek için kullanılmamalıdır
• Harici güç triyakının gate terminalini tetiklemek için kullanılır
• Giriş LED'i mutlaka uygun seri direnç üzerinden sürülmelidir
• MOC3021 için maksimum garanti tetikleme akımı yaklaşık 15mA'dır
• 330Ω giriş direnci her 5V kontrol uygulamasında garanti tetikleme sağlamayabilir
• Harici triyak gate direnci uygulamaya göre hesaplanmalıdır
• Pin 3 bağlantısız bırakılmalıdır
• Pin 5 bağlantısız bırakılmalıdır
• Endüktif yüklerde uygun snubber ve transient koruması gerekebilir
• Şebeke gerilimli devrelerde PCB izolasyon mesafeleri ve elektriksel güvenlik kurallarına uyulmalıdır

Kullanım Alanları

• AC lamba kontrolü
• Akkor lamba dimmer devreleri
• Faz açısı kontrol sistemleri
• Harici güç triyaklarının sürülmesi
• AC motor kontrol devreleri
• Rezistif ısıtıcı güç kontrolü
• Solid state röle devreleri
• Solenoid ve valf kontrol sistemleri
• Endüstriyel AC kontrol devreleri
• Mikrodenetleyici ile AC yük kontrolü
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet MOC3021 Random Phase Triyak Sürücü Optokuplör DIP-6
