10R 11mm PTC Termistör 10 Ohm

10R 11mm PTC Termistör, sıcaklık yükseldikçe elektriksel direnci artan pozitif sıcaklık katsayılı bir devre elemanıdır. Yaklaşık 25°C sıcaklıkta 10Ω nominal direnç değerine sahiptir ve aşırı akım veya sıcaklık durumunda direncini yükselterek devreden geçen akımın sınırlandırılmasına yardımcı olabilir.

Kendini sıfırlayabilen çalışma karakteristiği sayesinde uygun tasarımlarda aşırı akım koruması, motor ve güç devrelerinin korunması, adaptörler, güç kaynakları ve çeşitli elektronik kontrol uygulamalarında kullanılabilir.

Teknik Özellikler

• Ürün Tipi: PTC Termistör
• Nominal Direnç: 10Ω @ 25°C
• Disk Çapı: Yaklaşık 11mm
• Gövde Kalınlığı: Yaklaşık 4mm
• Bacak Aralığı: Yaklaşık 5mm
• Sıcaklık Katsayısı: Pozitif (PTC)
• Çalışma Karakteristiği: Sıcaklık arttıkça direnç artar
• Yapı: Disk Tipi
• Montaj Tipi: THT / Delikli Montaj
• Terminal Sayısı: 2
• Polarite: Yoktur
• Temel Kullanım: Aşırı akım ve sıcaklık koruma uygulamaları

Not: Maksimum çalışma gerilimi, sürekli akım, trip akımı, anahtarlama sıcaklığı ve maksimum güç değeri üretici ve ürün modeline göre değişebilir. Tasarım yapılırken kullanılan gerçek parçanın datasheet değerleri esas alınmalıdır.

10R 11mm PTC Yapısı ve Çalışma Prensibi

PTC Ne Anlama Gelir?

PTC, İngilizce Positive Temperature Coefficient ifadesinin kısaltmasıdır. PTC termistörlerde sıcaklık yükseldikçe elektriksel direnç artar.

Sıcaklık ↑ → Direnç ↑

Sıcaklık ↓ → Direnç ↓

Bu davranış PTC termistörlerin sıcaklık ve aşırı akım koruma uygulamalarında kullanılmasına olanak sağlar.

10 Ohm Nominal Direnç

Ürün isminde bulunan 10R ifadesi termistörün yaklaşık 25°C sıcaklıktaki nominal direnç değerinin 10Ω olduğunu belirtir.

R25 ≈ 10Ω

PTC sabit değerli bir direnç değildir. Komponentin sıcaklığı yükseldikçe direnç değeri de artar.

Aşırı Akım Koruma Prensibi

PTC termistör yüke seri bağlandığında normal çalışma koşullarında nispeten düşük direnç gösterir. Devreden geçen akım arttığında PTC üzerinde oluşan güç kaybı komponentin sıcaklığını yükseltebilir.

PTC sıcaklığı belirli bir seviyeye ulaştığında direnç değeri önemli ölçüde yükselerek devreden geçen akımın azalmasına yardımcı olur.

Termistör üzerindeki yaklaşık güç kaybı aşağıdaki bağıntıyla ifade edilebilir:

P = I² × R

Akım arttıkça oluşan ısı yükselir. PTC'nin pozitif sıcaklık karakteristiği nedeniyle sıcaklığın yükselmesi direncin de artmasına yol açar.

Kendini Sıfırlama Özelliği

PTC'nin önemli özelliklerinden biri uygun çalışma koşullarında kendini sıfırlayabilmesidir. Aşırı akım veya sıcaklık nedeniyle direnci yükselen termistör, sorun ortadan kalktıktan ve yeterince soğuduktan sonra düşük direnç durumuna geri dönebilir.

Bu özellik tek kullanımlık sigortalardan farklı olarak bazı koruma uygulamalarında PTC'nin tekrar kullanılabilmesini sağlar.

DC Devrede Seri Kullanım

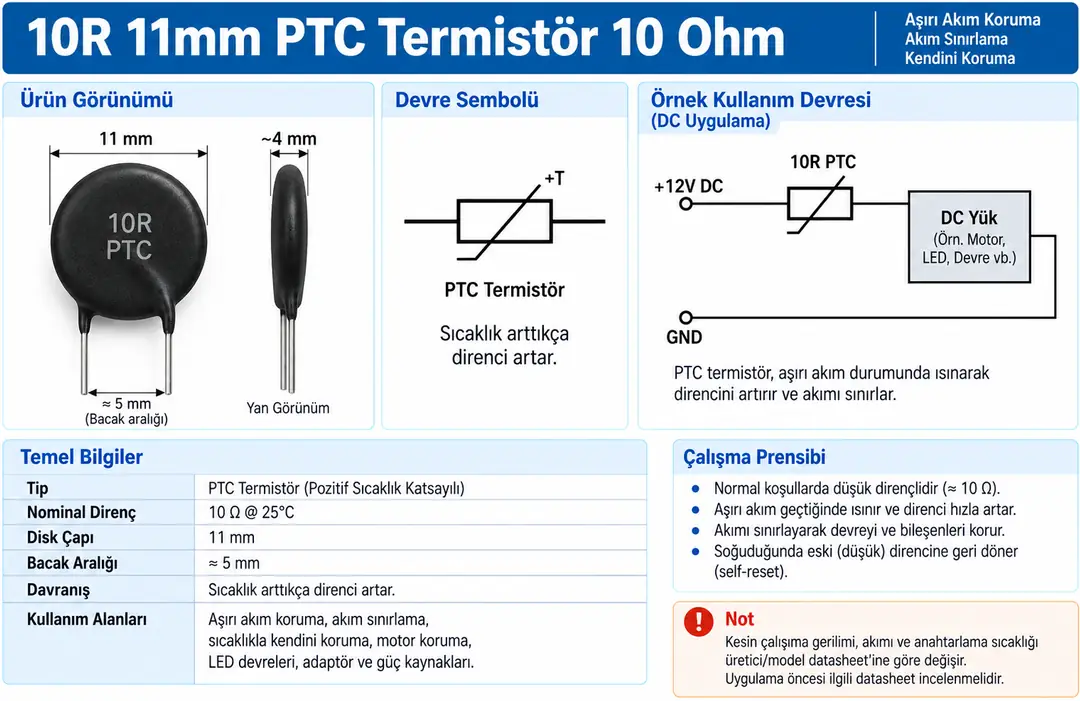

Görselde PTC'nin DC besleme ile yük arasına seri bağlandığı örnek bir uygulama gösterilmektedir.

Normal koşullarda yük akımı PTC üzerinden geçer. Aşırı akım oluştuğunda PTC ısınarak direncini yükseltir ve yük akımının sınırlanmasına yardımcı olur.

Görseldeki +12V bağlantı yalnızca çalışma prensibini göstermek için örnektir. Gerçek devrede kullanılabilir gerilim ve akım değerleri PTC'nin üretici datasheet sınırlarına uygun olmalıdır.

Motor Koruma Uygulamaları

PTC termistörler motorların aşırı akım veya aşırı sıcaklık durumlarının algılanması ve sınırlandırılması amacıyla uygun koruma devrelerinde kullanılabilir.

Motor uygulamasında PTC seçilirken motorun normal çalışma akımı, ilk kalkış akımı ve termistörün trip karakteristiği birlikte değerlendirilmelidir.

Güç Kaynağı ve Adaptörlerde Kullanım

PTC termistörler adaptörler, düşük güçlü güç kaynakları ve elektronik kontrol kartlarında hata durumunda akımın sınırlandırılmasına yardımcı olmak amacıyla kullanılabilir.

Koruma performansı kullanılan PTC'nin nominal direnci, maksimum akımı, trip akımı ve termal karakteristiğine bağlıdır.

PTC ve NTC Arasındaki Fark

PTC ve NTC termistörlerin sıcaklığa karşı direnç davranışları birbirinin tersidir.

• PTC: Sıcaklık arttıkça direnç artar
• NTC: Sıcaklık arttıkça direnç azalır

Bu nedenle iki komponent aynı görünse bile kullanım amaçları ve devredeki davranışları farklı olabilir.

PTC ve Sigorta Arasındaki Fark

Klasik eriyen sigorta aşırı akım durumunda fiziksel olarak açılarak değiştirilmesi gereken tek kullanımlık bir koruma elemanıdır.

PTC ise uygun koşullarda ısındığında direncini yükseltir ve soğuduğunda tekrar düşük direnç durumuna dönebilir. Ancak PTC, her uygulamada klasik sigortanın doğrudan yerine kullanılabilecek bir komponent olarak değerlendirilmemelidir.

11mm Disk Yapısı

Ürün yaklaşık 11mm çapında disk tipi gövdeye sahiptir. Görselde yaklaşık 4mm gövde kalınlığı ve yaklaşık 5mm bacak aralığı gösterilmektedir.

Radyal THT bacak yapısı sayesinde standart PCB ve delikli plaket üzerine monte edilebilir.

Polaritesi Yoktur

10R PTC termistörün anot, katot, artı veya eksi şeklinde bir polaritesi bulunmaz. İki terminali yön bağımsızdır.

Bu nedenle PCB üzerinde bacak yönü elektriksel çalışma açısından önemli değildir.

PTC Seçiminde Dikkat Edilmesi Gerekenler

Bir PTC termistör yalnızca nominal direnç ve fiziksel çapa göre seçilmemelidir. Devreye uygun ürün seçilirken aşağıdaki parametreler birlikte değerlendirilmelidir:

• Nominal direnç değeri
• Maksimum çalışma gerilimi
• Normal çalışma akımı
• Trip / anahtarlama akımı
• Anahtarlama sıcaklığı
• Maksimum güç değeri
• Ortam sıcaklığı
• Gövde ölçüleri
• Soğuma ve reset süresi

Devre Tasarımında Dikkat Edilmesi Gerekenler

• 10R değeri yaklaşık 10Ω @ 25°C nominal direnci ifade eder
• 11mm değeri disk gövde çapını belirtir
• Sıcaklık yükseldikçe PTC'nin direnci artar
• PTC'nin polaritesi bulunmaz
• Aşırı akımda kendi kendine ısınarak akımı sınırlayabilir
• Soğuduktan sonra düşük direnç durumuna geri dönebilir
• Maksimum akım yalnızca 10R ve 11mm bilgilerinden belirlenemez
• Maksimum gerilim ve trip sıcaklığı üreticiye göre değişebilir
• PTC her uygulamada klasik sigortanın doğrudan alternatifi değildir
• Uygulama öncesinde kullanılan ürünün datasheet değerleri kontrol edilmelidir

Kullanım Alanları

• Aşırı akım koruma devreleri
• Akım sınırlama uygulamaları
• Motor koruma devreleri
• Adaptör ve güç kaynakları
• LED güç devreleri
• Elektronik kontrol kartları
• Transformatör koruma sistemleri
• Aşırı sıcaklık koruma devreleri
• Resetlenebilir koruma uygulamaları
• Endüstriyel elektronik sistemler
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet 10R 11mm PTC Termistör 10 Ohm
