BTA08-600B Triyak 600V 8A TO-220AB

BTA08-600B, AC yüklerin elektronik olarak anahtarlanması ve güç kontrolünün sağlanması amacıyla kullanılan 8A sınıfı bir triyaktır. 600V tekrarlamalı tepe gerilim dayanımı sayesinde aydınlatma kontrolü, rezistif ısıtıcılar, fanlar, küçük AC motorlar, statik röle uygulamaları ve faz kontrol devrelerinde kullanılabilir.

Triyak yapısı sayesinde AC akımın hem pozitif hem de negatif yarım periyotlarında iletim sağlayabilir. BTA serisinin önemli avantajlarından biri, TO-220AB kılıftaki metal montaj tabının elektriksel olarak yalıtılmış olmasıdır. Bu yapı özellikle soğutucu montajını ve mekanik yerleşimi kolaylaştırır.

Teknik Özellikler

• Model: BTA08-600B
• Eleman Tipi: Triyak
• Maksimum RMS İletim Akımı (IT(RMS)): 8A
• Tekrarlamalı Tepe Off-State Gerilimi (VDRM): 600V
• Tekrarlamalı Tepe Ters Gerilimi (VRRM): 600V
• Gate Tetikleme Akımı (IGT): Maksimum 50mA – Quadrant I, II ve III
• Gate Tetikleme Akımı (IGT): Maksimum 100mA – Quadrant IV
• Gate Tetikleme Gerilimi (VGT): Maksimum 1.3V
• Tutma Akımı (IH): Maksimum 50mA
• Tek Darbe Tepe İletim Akımı (ITSM): 80A @ 50Hz / 20ms
• Tek Darbe Tepe İletim Akımı (ITSM): 84A @ 60Hz / 16.7ms
• Maksimum İletim Durumu Gerilim Düşümü (VTM): 1.55V @ ITM=11A
• Kritik Akım Yükselme Hızı (dI/dt): 50A/µs
• Çalışma Junction Sıcaklığı: -40°C ile +125°C
• Depolama Sıcaklığı: -40°C ile +150°C
• Kılıf Tipi: TO-220AB Insulated
• Montaj Tipi: THT
• Pin Sayısı: 3
• Yalıtımlı Metal Tab: 2500VRMS

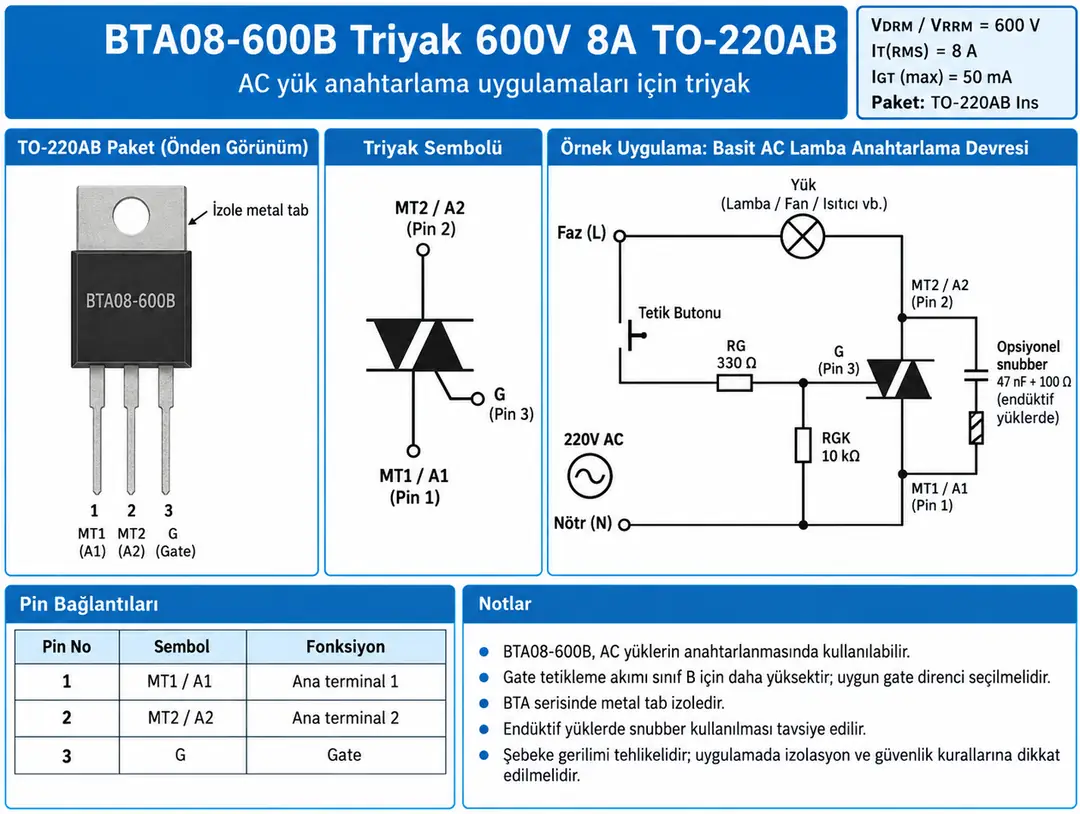

BTA08-600B Pin Dizilimi ve Örnek AC Anahtarlama Devresi

BTA08-600B TO-220AB kılıfta üç bağlantı terminaline sahiptir. Komponent üzerindeki yazılar kullanıcıya bakacak şekilde önden tutulduğunda pinler soldan sağa MT1/A1, MT2/A2 ve Gate şeklindedir.

• Pin 1 – MT1 / A1: Ana terminal 1
• Pin 2 – MT2 / A2: Ana terminal 2
• Pin 3 – G / Gate: Triyağın tetiklenmesini sağlayan kontrol terminali
• Metal Tab: BTA serisinde ana terminallerden elektriksel olarak yalıtılmıştır

Bağlantı ve Çalışma Prensibi

BTA08-600B'nin Gate terminaline uygun tetikleme akımı uygulandığında MT1 ile MT2 arasında iletim başlar. Triyak, SCR'den farklı olarak AC akımın her iki yönünde de iletim sağlayabildiği için alternatif akımla çalışan yüklerin kontrolünde yaygın olarak kullanılır.

Triyak tetiklendikten sonra Gate sinyali kaldırılmış olsa bile üzerinden geçen ana terminal akımı tutma akımının üzerinde kaldığı sürece iletim devam eder. AC devrelerde akım her yarım periyotta sıfır noktasından geçtiği için triyak doğal olarak kapanır ve bir sonraki yarım periyotta yeniden tetiklenebilir.

8A RMS İletim Akımı

BTA08-600B'nin maksimum RMS iletim akımı 8A'dır. BTA serisinin yalıtımlı TO-220AB versiyonunda bu değer uygun termal koşullar altında ve kasa sıcaklığı kontrol edilerek belirtilmektedir.

8A değeri triyaktan ortam koşullarından bağımsız olarak sürekli 8A geçirilebileceği anlamına gelmez. Gerçek çalışma akımı; ortam sıcaklığı, yük tipi, soğutucu, iletim açısı ve triyak üzerindeki güç kaybına göre değerlendirilmelidir.

80A – 84A Darbe Akımı

BTA08-600B kısa süreli yüksek başlangıç akımlarına dayanabilecek şekilde tasarlanmıştır. Tek çevrimlik non-repetitive surge akımı 50Hz şebekede 20ms için 80A, 60Hz şebekede 16.7ms için 84A seviyesindedir.

Bu değerler kısa süreli darbe kapasitesini ifade eder ve sürekli çalışma akımı olarak değerlendirilmemelidir.

600V Gerilim Dayanımı

BTA08-600B'nin tekrarlamalı tepe gerilim dayanımı 600V'tur. Bu özellik 220V – 230V AC şebeke sınıfındaki birçok anahtarlama ve faz kontrol uygulamasında kullanılmasına imkan verir.

600V değeri maksimum cihaz sınırıdır. Gerçek devre tasarımında şebeke darbeleri, endüktif yüklerden kaynaklanan transient gerilimler ve diğer ani gerilim yükselmeleri dikkate alınmalıdır.

Gate Tetikleme Akımı

BTA08-600B, standart dört quadrant tetikleme özelliğine sahip B sınıfı bir triyaktır. Gate tetikleme akımı Quadrant I, II ve III çalışma bölgelerinde maksimum 50mA, Quadrant IV çalışma bölgesinde ise maksimum 100mA seviyesindedir.

Bu nedenle Gate sürücü devresinin triyakı güvenilir şekilde tetikleyecek yeterli akımı sağlayabilmesi gerekir. Gate direnci kontrol gerilimine ve kullanılan sürücü devresine göre hesaplanmalıdır.

Şebeke Geriliminde Gate Sürme

Görseldeki buton ve direnç bağlantısı triyak tetikleme prensibini göstermek amacıyla temsili olarak verilmiştir. 220V – 230V AC şebeke gerilimi kullanılan gerçek uygulamalarda Gate terminalinin kullanıcı tarafından erişilebilen bir buton veya düşük gerilimli mikrodenetleyici devresine doğrudan bağlanması uygun değildir.

Şebeke gerilimli uygulamalarda kontrol devresi ile güç devresi arasında elektriksel izolasyon sağlanması önerilir. Bunun için MOC30xx serisi gibi uygulamaya uygun bir optotriyak sürücü veya eşdeğer izolasyon çözümü kullanılabilir.

Rezistif ve Endüktif Yüklerin Kontrolü

BTA08-600B; lamba, elektrikli ısıtıcı ve rezistans gibi rezistif yüklerin açılıp kapatılmasında kullanılabilir. Fan, transformatör ve AC motor gibi endüktif yüklerde ise yükün oluşturduğu faz kayması ve ani gerilim değişimleri dikkate alınmalıdır.

BTA08-600B standart B sınıfı bir triyaktır. Özellikle endüktif yüklerde uygulamaya göre uygun bir RC snubber veya başka transient koruma elemanları kullanılması gerekebilir.

RC Snubber Devresi

Triyak anahtarlama devrelerinde MT1 ve MT2 arasına seri direnç-kondansatör yapısından oluşan bir RC snubber devresi eklenebilir. Snubber devresi özellikle endüktif yüklerde hızlı gerilim değişimlerini sınırlamaya ve triyakta istenmeyen tetiklenme riskini azaltmaya yardımcı olur.

Görselde gösterilen 47nF ve 100Ω değerleri örnek uygulama değerleridir. Uygun snubber elemanları yükün karakteristiğine, çalışma gerilimine ve devrenin anahtarlama koşullarına göre belirlenmelidir.

Faz Kontrolü

BTA08-600B yalnızca açma-kapama anahtarı olarak değil, AC faz kontrol uygulamalarında da kullanılabilir. AC sinüs dalgasının her yarım periyodunda Gate tetikleme anı değiştirilerek yüke aktarılan ortalama güç kontrol edilebilir.

Bu yöntem akkor lamba dimmer devreleri, rezistans sıcaklık kontrol sistemleri ve uygun AC motor hız kontrol uygulamalarında kullanılabilir.

İletim Kaybı ve Isınma

BTA08-600B iletim durumundayken MT1 ile MT2 arasında belirli bir gerilim düşümü meydana gelir. Datasheet'te 11A test akımı altında maksimum 1.55V iletim gerilimi belirtilmektedir.

Triyak üzerindeki yaklaşık güç kaybı yük akımı ve iletim süresiyle birlikte artar. Yüksek akımlı uygulamalarda komponent sıcaklığı kontrol edilmeli ve gerekli durumlarda uygun bir soğutucu kullanılmalıdır.

Yalıtımlı TO-220AB Metal Tab

BTA serisinin önemli özelliklerinden biri TO-220AB paket üzerindeki metal montaj tabının elektriksel olarak yalıtılmış olmasıdır. STMicroelectronics tarafından BTA serisi için tab izolasyonu 2500VRMS olarak belirtilmektedir.

Bu özellik soğutucu montajını kolaylaştırır. Buna rağmen şebeke gerilimli sistemlerde mekanik montaj, kaçak mesafeleri, izolasyon mesafeleri ve genel elektriksel güvenlik kuralları ayrıca dikkate alınmalıdır.

Mikrodenetleyici ile Kullanım

BTA08-600B Arduino, STM32, ESP32 ve benzeri mikrodenetleyici tabanlı kontrol sistemlerinde kullanılabilir ancak Gate'in doğrudan mikrodenetleyici pinine bağlanması önerilmez.

Özellikle 220V – 230V AC yüklerin kontrolünde mikrodenetleyici ile triyak arasında uygun optik izolasyon ve Gate sürme devresi kullanılmalıdır. Böylece düşük gerilimli kontrol elektroniği şebeke tarafındaki yüksek gerilimden izole edilebilir.

Devre Tasarımında Dikkat Edilmesi Gerekenler

• Pin 1 MT1/A1, Pin 2 MT2/A2 ve Pin 3 Gate bağlantısı doğru yapılmalıdır
• Maksimum RMS akım değeri 8A'dır
• 80A – 84A değerinin sürekli değil, kısa süreli surge akımı olduğu unutulmamalıdır
• 600V maksimum gerilim sınırı aşılmamalıdır
• Gate tetikleme akımı kullanılan quadrant ve sürme yöntemine göre değerlendirilmelidir
• B sınıfında Quadrant IV Gate akım gereksiniminin daha yüksek olabileceği dikkate alınmalıdır
• Endüktif yüklerde uygun snubber veya transient koruma elemanları değerlendirilmelidir
• Yüksek akımlı uygulamalarda termal tasarım yapılmalı ve gerekirse soğutucu kullanılmalıdır
• Şebeke tarafı ile düşük gerilimli kontrol elektroniği arasında uygun izolasyon sağlanmalıdır
• Şebeke gerilimli uygulamalarda gerekli elektriksel güvenlik, izolasyon ve muhafaza kurallarına uyulmalıdır

Kullanım Alanları

• AC yük açma-kapama devreleri
• Aydınlatma kontrol sistemleri
• Lamba dimmer devreleri
• Rezistans ve elektrikli ısıtıcı kontrolü
• Fan kontrol devreleri
• AC motor kontrolü
• Motor hız kontrol uygulamaları
• Faz kontrol devreleri
• Statik röle uygulamaları
• Endüstriyel AC anahtarlama sistemleri
• Mikrodenetleyici kontrollü AC yükler
• Ev otomasyonu uygulamaları
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet BTA08-600B Triyak 600V 8A TO-220AB
