BT139-600 Triyak 600V 16A TO-220

BT139-600, alternatif akımla çalışan yüklerin elektronik olarak anahtarlanması ve güç kontrolünün sağlanması amacıyla kullanılan 4 quadrant bir triyaktır. 600V tekrarlamalı tepe gerilim dayanımı ve 16A RMS iletim akımı sayesinde motor kontrolü, aydınlatma sistemleri, rezistans sürme, fan kontrolü, faz kontrol devreleri ve genel amaçlı AC anahtarlama uygulamalarında kullanılabilir.

Çift yönlü iletim yapısı sayesinde AC sinyalin hem pozitif hem de negatif yarım periyotlarında çalışabilir. TO-220AB / SOT78 güç kılıfı, uygun soğutucu kullanımıyla yüksek akımlı uygulamalarda termal yönetim sağlanmasına imkan verir.

Teknik Özellikler

• Model: BT139-600
• Eleman Tipi: Triyak
• Yapı: 4 Quadrant Standart Triyak
• Maksimum RMS İletim Akımı (IT(RMS)): 16A
• IT(RMS) Koşulu: Tam sinüs dalgası, montaj tabanı sıcaklığı maksimum 99°C
• Tekrarlamalı Tepe Off-State Gerilimi (VDRM): 600V
• Tekrarlamalı Tepe Ters Gerilim (VRRM): 600V
• Gate Tetikleme Akımı (IGT): Maksimum 35mA – Quadrant I
• Gate Tetikleme Akımı (IGT): Maksimum 35mA – Quadrant II
• Gate Tetikleme Akımı (IGT): Maksimum 35mA – Quadrant III
• Gate Tetikleme Akımı (IGT): Maksimum 70mA – Quadrant IV
• Gate Tetikleme Gerilimi (VGT): Maksimum 1V @ 25°C
• Tutma Akımı (IH): Maksimum 45mA
• Tek Darbe Tepe İletim Akımı (ITSM): 155A @ 50Hz / 20ms
• Tek Darbe Tepe İletim Akımı (ITSM): 170A @ 60Hz / 16.7ms
• Maksimum İletim Durumu Gerilimi (VT): 1.6V @ IT=20A
• Statik dV/dt Dayanımı: Minimum 200V/µs
• Junction-Montaj Tabanı Termal Direnci: Maksimum 1.2K/W – tam çevrim
• Maksimum Junction Sıcaklığı: 125°C
• Kılıf Tipi: TO-220AB / SOT78
• Montaj Tipi: THT
• Pin Sayısı: 3

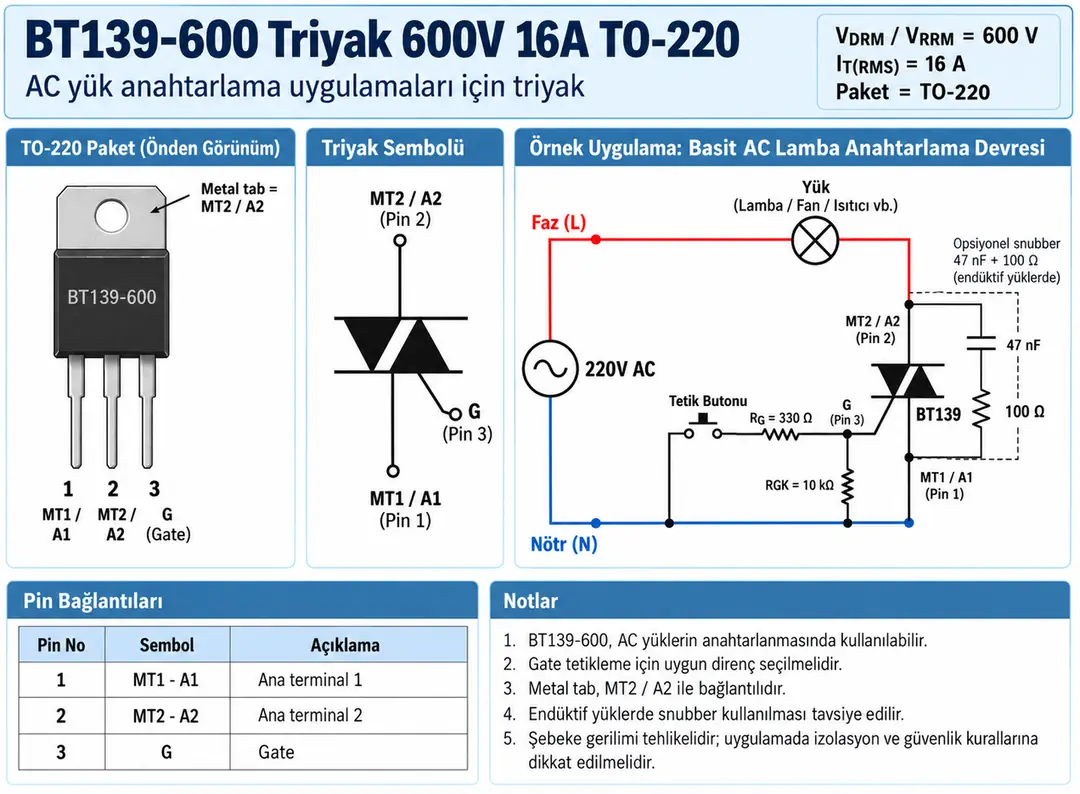

BT139-600 Pin Dizilimi ve AC Yük Bağlantısı

BT139-600, TO-220AB kılıfta üç bağlantı terminaline sahiptir. Komponent üzerindeki yazılar kullanıcıya bakacak şekilde önden tutulduğunda pinler soldan sağa MT1/A1, MT2/A2 ve Gate şeklindedir.

• Pin 1 – MT1 / A1: Ana terminal 1
• Pin 2 – MT2 / A2: Ana terminal 2
• Pin 3 – G / Gate: Triyağın tetiklenmesini sağlayan kontrol terminalidir
• Metal Tab: Elektriksel olarak MT2 / A2 terminaline bağlıdır

Bağlantı ve Çalışma Prensibi

BT139-600'ün Gate terminaline MT1'e göre uygun polaritede ve yeterli seviyede tetikleme akımı uygulandığında MT1 ile MT2 arasında iletim başlar. Triyak çift yönlü bir güç anahtarı olduğundan AC akımın hem pozitif hem de negatif yarım periyotlarında iletim sağlayabilir.

Gate tetikleme sinyali kaldırıldıktan sonra ana terminal akımı tutma akımının üzerinde kaldığı sürece triyak iletimde kalır. AC devrelerde akım her yarım periyotta sıfır noktasından geçtiğinde triyak doğal olarak kapanır ve sonraki yarım periyotta yeniden tetiklenebilir.

Görseldeki Gate butonu ve 330Ω direnç bölümü yalnızca tetikleme prensibini temsili olarak göstermek amacıyla değerlendirilmelidir. Gate akımının oluşabilmesi için Gate ile MT1 arasında uygun potansiyel farkı ve doğru akım yolu bulunmalıdır. 220V – 230V AC şebeke uygulamalarında doğrudan butonlu Gate sürme yerine elektriksel izolasyon sağlayan uygun bir optotriyak sürücüsü tercih edilmelidir.

4 Quadrant Gate Tetikleme

BT139-600, dört farklı Gate ve MT2 polarite kombinasyonunda tetiklenebilen 4 quadrant bir triyaktır. Gate tetikleme akımı Quadrant I, II ve III için maksimum 35mA, Quadrant IV için ise maksimum 70mA'dır.

Bu nedenle Gate sürücü devresi tasarlanırken yalnızca tipik Gate akımı değil, kullanılan çalışma quadrantı için belirtilen maksimum tetikleme akımı dikkate alınmalıdır.

16A RMS İletim Akımı

BT139-600 maksimum 16A RMS iletim akımına sahiptir. Bu değer tam sinüs dalgası ve uygun termal koşullar altında, montaj tabanı sıcaklığı 99°C veya daha düşük tutulduğunda belirtilmektedir.

16A değeri komponentin soğutucusuz ve her ortam koşulunda sürekli 16A taşıyabileceği anlamına gelmez. Gerçek çalışma akımı; ortam sıcaklığı, soğutucu, yük karakteristiği, iletim açısı ve triyak üzerindeki toplam güç kaybına göre belirlenmelidir.

155A – 170A Darbe Akımı

BT139-600 kısa süreli yüksek başlangıç akımlarına dayanabilir. Non-repetitive surge akımı 50Hz'de 20ms süre için maksimum 155A, 60Hz'de 16.7ms süre için maksimum 170A'dır.

Bu değerler yalnızca çok kısa süreli darbe koşulları için geçerlidir ve sürekli çalışma akımı olarak değerlendirilmemelidir.

600V Gerilim Dayanımı

BT139-600 maksimum 600V tekrarlamalı tepe off-state gerilim dayanımına sahiptir. Bu özellik 220V – 230V AC şebeke sınıfındaki birçok yük anahtarlama ve güç kontrol uygulamasında kullanılmasına imkan verir.

600V değeri cihazın maksimum sınırıdır. Şebeke darbeleri ve endüktif yüklerden kaynaklanan geçici yüksek gerilimler dikkate alınarak uygun güvenlik payı ve transient koruma elemanları kullanılmalıdır.

İletim Gerilimi ve Güç Kaybı

BT139-600 iletim durumundayken MT1 ile MT2 arasında belirli bir gerilim düşümü meydana gelir. Veri sayfasında 20A test akımında maksimum yaklaşık 1.6V iletim gerilimi belirtilmektedir.

Triyak üzerindeki anlık iletim kaybı yaklaşık olarak aşağıdaki ilişkiyle değerlendirilebilir:

P ≈ VT × IT

AC uygulamalarda akım sinüzoidal olduğundan gerçek termal hesaplamada yalnızca bu basit formül yeterli değildir. RMS akım, iletim açısı, dalga şekli ve üretici tarafından verilen termal eğriler birlikte değerlendirilmelidir.

Faz Kontrolü

BT139-600 yalnızca AC açma-kapama anahtarı olarak değil, faz açısı kontrol devrelerinde de kullanılabilir. AC sinüs dalgasının her yarım periyodunda Gate'in tetiklenme zamanı değiştirilerek yüke aktarılan ortalama güç ayarlanabilir.

Bu yöntem akkor lamba dimmer devreleri, rezistans sıcaklık kontrolü ve uygun AC motor hız kontrol uygulamalarında kullanılabilir.

Rezistif ve Endüktif Yükler

BT139-600; akkor lamba, rezistans ve elektrikli ısıtıcı gibi rezistif yüklerin yanı sıra uygun devre tasarımıyla fan, transformatör ve AC motor gibi endüktif yüklerin kontrolünde de kullanılabilir.

Endüktif yüklerde akım ve gerilim arasındaki faz farkı nedeniyle komütasyon koşulları zorlaşabilir. Bu nedenle yük karakteristiğine göre RC snubber, MOV veya benzeri transient koruma elemanlarının kullanılması gerekebilir.

RC Snubber Kullanımı

Görselde MT1 ile MT2 arasında isteğe bağlı olarak 47nF kondansatör ve 100Ω dirençten oluşan seri RC snubber ağı gösterilmektedir. Bu devre hızlı gerilim değişimlerini sınırlandırmaya ve özellikle endüktif yüklerde istenmeyen tetiklenme riskini azaltmaya yardımcı olabilir.

47nF ve 100Ω değerleri örnek değerlerdir. Snubber elemanları kullanılan yükün özelliklerine, çalışma gerilimine ve anahtarlama koşullarına göre seçilmelidir. Şebekeye bağlı kondansatörün uygun güvenlik ve gerilim sınıfında olması gerekir.

Optotriyak ile Sürme

Arduino, STM32, ESP32 veya benzeri düşük gerilimli kontrol sistemleri ile 220V – 230V AC yük kontrolü yapılırken BT139-600'ün Gate terminalinin doğrudan mikrodenetleyiciye bağlanması uygun değildir.

Kontrol elektroniği ile şebeke tarafı arasında uygun bir optotriyak kullanılarak galvanik izolasyon sağlanabilir. Yalnızca açma-kapama uygulamalarında sıfır geçişli optotriyaklar, faz açısı kontrolü gereken uygulamalarda ise random-phase optotriyaklar tercih edilebilir.

TO-220 Kılıf ve Metal Tab

BT139-600, TO-220AB / SOT78 kılıfa sahiptir. Metal montaj tabı elektriksel olarak MT2 / A2 terminaline bağlıdır.

Bu nedenle BT139-600, metal tabı yalıtılmış BTA serisi triyaklarla karıştırılmamalıdır. Metal soğutucu kullanıldığında soğutucunun elektriksel potansiyeli dikkate alınmalı ve gerekli durumlarda uygun izolasyon malzemeleri kullanılmalıdır.

Devre Tasarımında Dikkat Edilmesi Gerekenler

• Pin 1 MT1/A1, Pin 2 MT2/A2 ve Pin 3 Gate bağlantısı doğru yapılmalıdır
• Metal tabın elektriksel olarak MT2/A2 terminaline bağlı olduğu unutulmamalıdır
• Maksimum RMS iletim akımı 16A'dır
• 155A ve 170A değerlerinin yalnızca kısa süreli surge akımları olduğu dikkate alınmalıdır
• 600V maksimum tepe gerilim sınırı aşılmamalıdır
• Gate tetikleme akımı kullanılan çalışma quadrantına göre seçilmelidir
• Quadrant IV için maksimum 70mA Gate tetikleme akımı gerekebilir
• Yüksek akımlı uygulamalarda uygun soğutucu ve termal tasarım kullanılmalıdır
• Endüktif yüklerde uygun snubber veya transient koruma elemanları değerlendirilmelidir
• Şebeke ve düşük gerilimli kontrol devresi arasında galvanik izolasyon tercih edilmelidir
• 220V – 230V AC uygulamalarda uygun sigorta, izolasyon, muhafaza ve elektriksel güvenlik önlemleri alınmalıdır

Kullanım Alanları

• AC yük anahtarlama devreleri
• AC motor kontrol sistemleri
• Fan kontrol devreleri
• Rezistans ve elektrikli ısıtıcı kontrolü
• Aydınlatma kontrol sistemleri
• Lamba dimmer devreleri
• Faz açısı kontrol uygulamaları
• Statik AC anahtarlama sistemleri
• Endüstriyel kontrol devreleri
• Ev otomasyonu uygulamaları
• Mikrodenetleyici kontrollü AC yükler
• Genel amaçlı güç elektroniği uygulamaları
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet BT139-600 Triyak 600V 16A TO-220
