MOC3051 Random Phase Triyak Sürücü Optokuplör 600V DIP-6

MOC3051, düşük gerilimli kontrol devreleri ile AC güç devreleri arasında elektriksel izolasyon sağlayarak harici güç triyaklarının tetiklenmesi amacıyla kullanılan random-phase optotriyak sürücü entegresidir. Giriş tarafında kızılötesi LED, çıkış tarafında ise ışıkla tetiklenen çift yönlü silikon anahtar yapısı bulunur.

Zero-cross özelliği bulunmadığı için AC sinüs dalgasının uygun herhangi bir faz noktasında tetikleme yapılabilir. Bu özelliği sayesinde dimmer, AC motor kontrolü, rezistif yük güç kontrolü, solid state röle ve çeşitli faz kontrollü AC uygulamalarında kullanılabilir.

Teknik Özellikler

• Model: MOC3051
• Ürün Tipi: Triyak Sürücü Optokuplör
• Çıkış Yapısı: Fototriyak / Çift Yönlü AC Anahtar
• Tetikleme Tipi: Random Phase / Non-Zero-Cross
• Tepe Bloklama Gerilimi (VDRM): 600V
• Maksimum LED Tetikleme Akımı (IFT): 15mA
• LED İleri Gerilimi (VF): Tipik 1.18V @ IF=10mA
• Maksimum Sürekli LED Akımı: 60mA
• Tepe Çıkış Darbe Akımı (ITSM): 1A
• Çıkış Holding Akımı (IH): Yaklaşık 540µA
• Tipik Çıkış İletim Gerilimi: Yaklaşık 2.2V @ 100mA
• Minimum Statik dv/dt Dayanımı: 1000V/µs sınıfı
• Giriş-Çıkış İzolasyonu: Optik
• Pin Sayısı: 6
• Paket Tipi: DIP-6 / PDIP-6
• Montaj Tipi: THT / Delikli Montaj

Not: İzolasyon test gerilimi kullanılan MOC3051 üreticisine göre değişebilir. Örneğin onsemi MOC3051M için 1 dakika test koşulunda 4170VAC RMS izolasyon gerilimi belirtilmektedir.

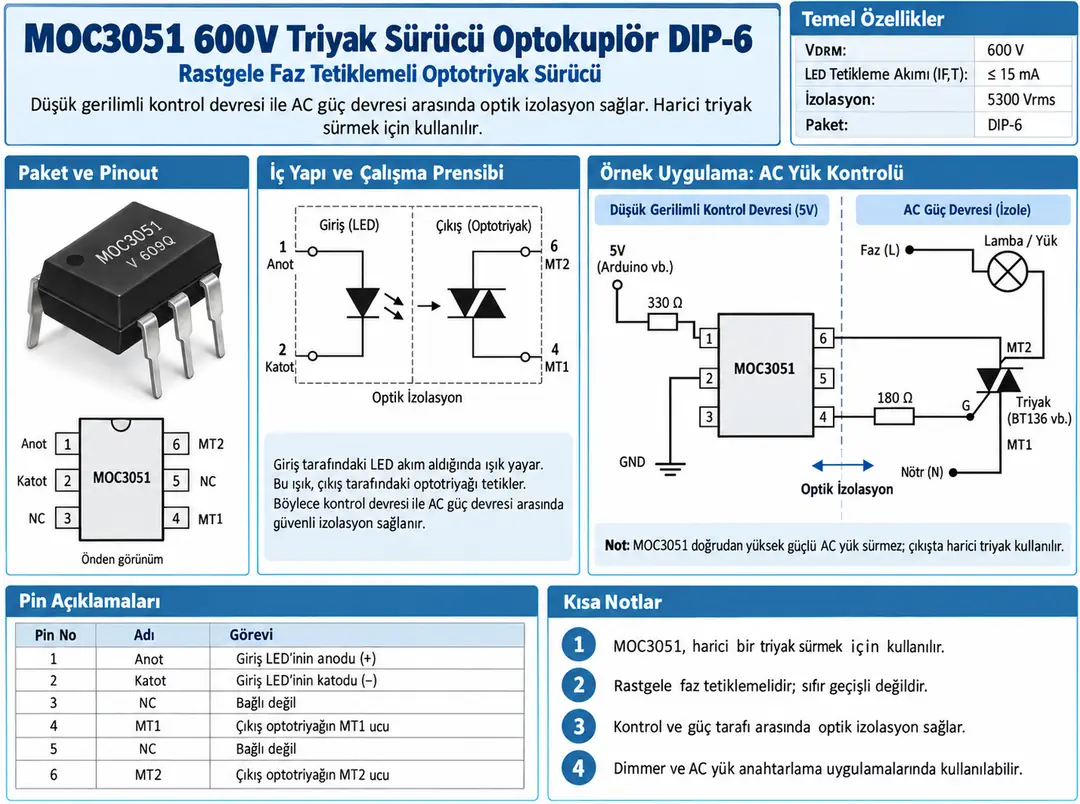

MOC3051 Pin Yapısı ve AC Yük Kontrol Devresi

Pin Açıklamaları

• Pin 1 - Anot: Dahili kızılötesi LED'in pozitif terminalidir
• Pin 2 - Katot: Dahili kızılötesi LED'in negatif terminalidir
• Pin 3 - NC: Bağlantı yapılmaz
• Pin 4 - MT1: Optotriyak çıkış terminallerinden biridir
• Pin 5 - NC: Bağlantı yapılmaz
• Pin 6 - MT2: Optotriyak çıkış terminallerinden biridir

Çalışma Prensibi

MOC3051'in giriş tarafındaki LED'e yeterli akım uygulandığında kızılötesi ışık oluşur. Bu ışık elektriksel temas olmadan çıkış tarafındaki fototriyak yapısını tetikler.

Bu sayede mikrodenetleyici veya düşük gerilimli kontrol devresi ile yüksek gerilimli AC güç devresi arasında galvanik bağlantı olmadan kontrol sinyali aktarılabilir.

Random Phase Çalışma

MOC3051 sıfır geçişli bir optotriyak değildir. Giriş LED'i tetiklendiğinde çıkış, AC sinüs dalgasının yalnızca sıfır geçiş bölgesini beklemeden uygun bir faz noktasında iletime geçirilebilir.

Bu nedenle MOC3051 özellikle faz açısı kontrolü gerektiren dimmer ve güç kontrol uygulamalarında kullanılabilir.

600V Çıkış Bloklama Gerilimi

MOC3051'in çıkış fototriyak kısmı 600V tepe bloklama gerilimi sınıfındadır.

VDRM = 600V

600V değeri normal çalışma gerilimi hedefi değil, komponentin maksimum bloklama sınırıdır. Şebeke devrelerinde oluşabilecek transient gerilimler ayrıca dikkate alınmalıdır.

LED Tetikleme Akımı

MOC3051'in çıkış fototriyakını garanti şekilde tetikleyebilmesi için giriş LED'inden yeterli akım geçirilmesi gerekir.

IFT ≤ 15mA

IFT değeri, fototriyakın tetiklenmesini garanti etmek için gereken maksimum LED akımını ifade eder. Giriş LED'i mutlaka uygun bir seri akım sınırlama direnci üzerinden sürülmelidir.

Giriş Direncinin Hesaplanması

MOC3051 girişine bağlanacak seri direnç yaklaşık olarak aşağıdaki formülle hesaplanabilir:

RIN = (VCONTROL - VF) / IF

Burada VCONTROL kontrol devresinin çıkış gerilimini, VF MOC3051 giriş LED'inin ileri gerilimini ve IF hedeflenen LED akımını ifade eder.

Görselde verilen 330Ω direnç örnek bağlantı değeridir. 5V kontrol geriliminde bu direnç yaklaşık 11-12mA LED akımı oluşturabilir. Kullanılan MOC3051 varyantının garanti tetikleme şartları dikkate alınarak direnç değeri uygulamaya özel hesaplanmalıdır.

Harici Güç Triyakı ile Kullanım

MOC3051 yüksek güçlü AC yükleri doğrudan sürmek için tasarlanmamıştır. Görevi, harici bir güç triyakının gate terminalini optik olarak izole edilmiş şekilde tetiklemektir.

Yük akımı MOC3051 üzerinden değil, BT136, BT137, BT138, BT139 veya uygulamaya uygun başka bir güç triyakından geçirilir.

Triyak Gate Direnci

MOC3051 çıkışı ile harici güç triyakının gate terminali arasında uygun akım sınırlama direnci kullanılmalıdır.

Görselde 180Ω değerinde örnek bir gate direnci gösterilmektedir. Bu değer tüm uygulamalar için sabit değildir. Uygun direnç değeri şebeke gerilimi, kullanılan güç triyakının gate tetikleme akımı ve MOC3051'in çıkış sınırlarına göre hesaplanmalıdır.

Optik İzolasyon

MOC3051'in giriş ve çıkış tarafları birbirine elektriksel olarak doğrudan bağlı değildir. Kontrol sinyali ışık üzerinden aktarıldığından düşük gerilimli kontrol devresi ile AC güç tarafı arasında optik izolasyon sağlanır.

Optokuplör kullanılması şebeke güvenliği için tek başına yeterli değildir. PCB creepage ve clearance mesafeleri, sigorta, izolasyon sınıfı, muhafaza ve diğer elektriksel güvenlik gereksinimleri ayrıca sağlanmalıdır.

Dimmer Uygulamalarında Kullanım

MOC3051'in random-phase yapısı AC dimmer uygulamaları için uygundur. Mikrodenetleyici ayrı bir sıfır geçiş algılama devresi kullanarak AC sinüs dalgasının başlangıcını tespit edebilir.

Sıfır geçişten sonra belirli bir süre beklenerek MOC3051 tetiklenir. Bu gecikme süresi değiştirilerek harici triyakın iletime geçtiği faz açısı ve dolayısıyla yüke aktarılan ortalama güç değiştirilebilir.

AC Yük Anahtarlama

MOC3051; lamba, rezistif ısıtıcı, solenoid, valf ve uygun AC motor sürme devrelerinde harici güç triyakının tetiklenmesi için kullanılabilir.

Yük türüne göre kullanılan triyakın akım, gerilim, gate hassasiyeti ve dv/dt değerleri doğru seçilmelidir.

Endüktif Yüklerde Kullanım

Motor, transformatör, solenoid ve benzeri endüktif yüklerde akım ile gerilim arasında faz farkı oluşabilir. Bu nedenle triyak sürme devresinde transient gerilimler ve dv/dt davranışı daha kritik hale gelir.

Uygulamaya bağlı olarak harici güç triyakının üzerinde RC snubber ağı ve şebeke hattında uygun transient koruma elemanları kullanılabilir.

dv/dt Dayanımı

MOC3051 ailesi yüksek statik dv/dt dayanımı sağlayacak şekilde tasarlanmıştır. onsemi MOC3051M için minimum statik dv/dt dayanımı 600V bloklama geriliminde 1000V/µs olarak belirtilmektedir.

Bu özellik özellikle AC güç devrelerinde hızlı gerilim değişimlerinin yanlış tetiklemeye neden olma riskini azaltmaya yardımcı olur.

MOC3051 ve Zero-Cross Optokuplör Farkı

MOC3051 random-phase yani non-zero-cross bir optotriyak sürücüdür. Bu nedenle tetikleme sinyali geldiğinde uygun faz noktasında çıkış aktif olabilir.

Zero-cross özellikli optotriyaklar ise AC dalga formunun sıfır geçiş bölgesinde tetikleme yapmak üzere tasarlanmıştır.

Faz açısı kontrolü ve dimmer uygulamalarında MOC3051 gibi random-phase modeller tercih edilirken yalnızca açma-kapama gerektiren uygulamalarda zero-cross modeller avantaj sağlayabilir.

MOC3051 ve MOC3021 Arasındaki Fark

MOC3021 ve MOC3051 random-phase triyak sürücü optokuplörlerdir. Temel farklılıklardan biri çıkış bloklama gerilimidir:

• MOC3021: 400V tepe bloklama gerilimi
• MOC3051: 600V tepe bloklama gerilimi

MOC3051 daha yüksek çıkış gerilim dayanımı gerektiren AC güç uygulamalarında avantaj sağlar.

MOC3051, MOC3052 ve MOC3053 Farkı

MOC3051, MOC3052 ve MOC3053 aynı 600V random-phase optotriyak sürücü ailesine aittir. Modeller arasındaki önemli farklardan biri maksimum garanti LED tetikleme akımıdır:

• MOC3051: Maksimum IFT 15mA
• MOC3052: Maksimum IFT 10mA
• MOC3053: Maksimum IFT 6mA

Daha düşük IFT değerine sahip model, çıkış fototriyakını daha düşük LED akımıyla garanti şekilde tetikleyebilir.

Mikrodenetleyici ile Kullanım

MOC3051 Arduino, AVR, PIC, STM32 ve benzeri mikrodenetleyici tabanlı kontrol sistemleriyle kullanılabilir.

Mikrodenetleyicinin GPIO çıkışının gerekli LED akımını güvenli şekilde sağlayıp sağlayamadığı kontrol edilmelidir. Gerekli giriş akımı GPIO çıkış kapasitesine uygun değilse MOC3051 giriş LED'i BJT veya MOSFET sürücü üzerinden kontrol edilebilir.

Devre Tasarımında Dikkat Edilmesi Gerekenler

• MOC3051 random-phase ve non-zero-cross yapıdadır
• Çıkış bloklama gerilimi 600V sınıfındadır
• Maksimum garanti LED tetikleme akımı 15mA'dır
• Giriş LED'i mutlaka seri akım sınırlama direnci ile sürülmelidir
• 330Ω giriş direnci yalnızca örnek değerdir
• MOC3051 yüksek güçlü AC yükü doğrudan sürmez
• Harici güç triyakının gate terminalini tetiklemek için kullanılır
• 180Ω gate direnci yalnızca örnek değerdir
• Pin 3 ve Pin 5 NC olarak bağlantısız bırakılmalıdır
• Endüktif yüklerde snubber ve transient koruma gerekebilir
• Şebeke gerilimli uygulamalarda uygun elektriksel izolasyon ve güvenlik kuralları uygulanmalıdır

Kullanım Alanları

• AC lamba kontrolü
• Dimmer devreleri
• Faz açısı kontrollü AC güç sistemleri
• Harici güç triyaklarının sürülmesi
• AC motor kontrol devreleri
• Rezistif ısıtıcı kontrolü
• Solid state röle uygulamaları
• Solenoid ve valf kontrolü
• Sıcaklık kontrol sistemleri
• Mikrodenetleyici ile AC yük kontrolü
• Endüstriyel AC anahtarlama devreleri
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet MOC3051 Random Phase Triyak Sürücü Optokuplör 600V DIP-6
