82R 7mm PTC Termistör 82 Ohm

82R 7mm PTC Termistör, sıcaklık yükseldikçe elektriksel direnci artan pozitif sıcaklık katsayılı bir termistördür. 82Ω nominal direnç değerine ve yaklaşık 7mm disk tipi gövde yapısına sahiptir.

PTC yapısı sayesinde sıcaklık veya akıma bağlı koruma, akım sınırlama, motor ve transformatör koruma gibi çeşitli elektronik uygulamalarda kullanılabilir. THT bacak yapısı sayesinde standart PCB ve delikli plaket uygulamalarına kolaylıkla monte edilebilir.

Teknik Özellikler

• Ürün Tipi: PTC Termistör
• Nominal Direnç: 82Ω
• Gövde Çapı: Yaklaşık 7mm
• Sıcaklık Katsayısı: Pozitif (PTC)
• Çalışma Karakteristiği: Sıcaklık arttıkça direnç artar
• Gövde Yapısı: Disk Tipi
• Montaj Tipi: THT / Delikli Montaj
• Terminal Sayısı: 2
• Polarite: Yoktur
• Temel Kullanım: Sıcaklık ve aşırı akım koruma uygulamaları

Not: Maksimum çalışma gerilimi, sürekli akım, anahtarlama/trip sıcaklığı, direnç toleransı ve maksimum güç değeri üretici ve ürün serisine göre değişebilir.

82R 7mm PTC Çalışma Prensibi

PTC Ne Anlama Gelir?

PTC, İngilizce Positive Temperature Coefficient ifadesinin kısaltmasıdır. PTC termistörlerde sıcaklık arttıkça elektriksel direnç de artar.

Sıcaklık ↑ → Direnç ↑

Sıcaklık ↓ → Direnç ↓

Bu karakteristik sayesinde PTC termistörler sıcaklığa bağlı koruma ve akım sınırlama uygulamalarında kullanılabilir.

82 Ohm Nominal Direnç

Ürün isminde bulunan 82R ifadesi termistörün nominal direnç değerinin 82Ω olduğunu belirtir.

R ≈ 82Ω

PTC sabit değerli klasik bir direnç değildir. Termistörün sıcaklığı değiştikçe direnç değeri de değişir ve sıcaklık yükseldikçe direnç artar.

Seri Koruma Bağlantısı

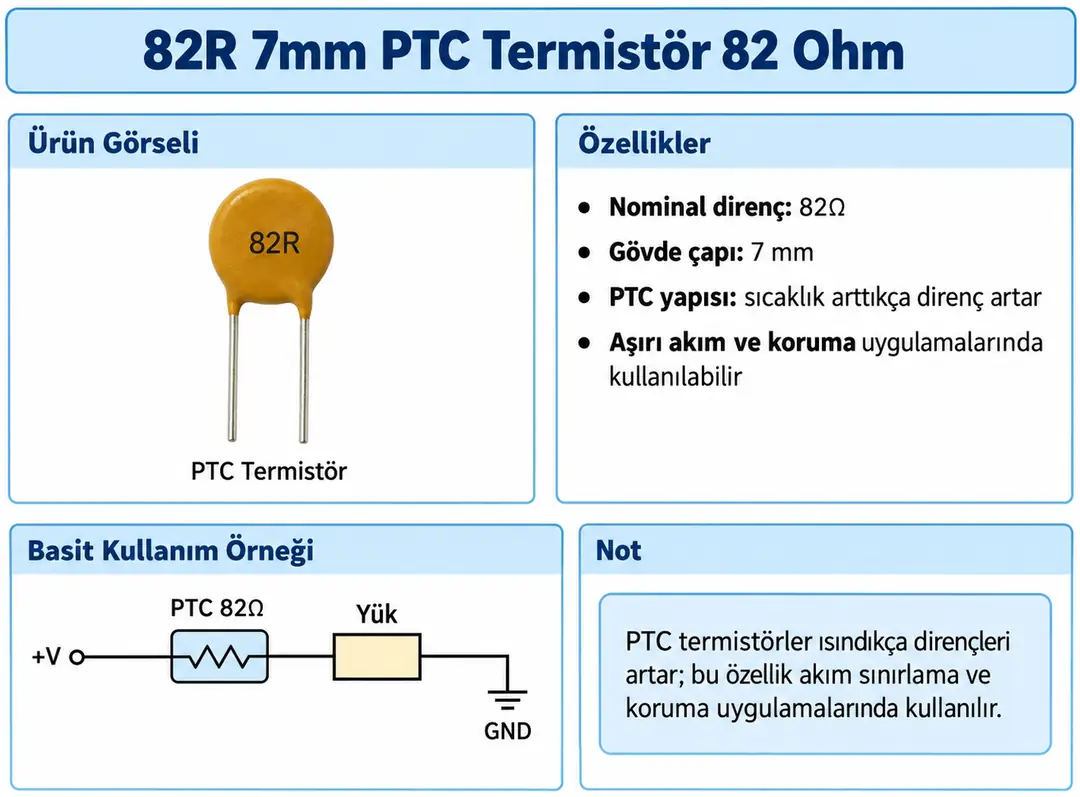

Görselde PTC termistörün besleme hattı ile yük arasına seri olarak bağlandığı temel kullanım örneği gösterilmektedir.

Normal çalışma koşullarında akım PTC üzerinden yüke ulaşır. PTC'nin sıcaklığı yükseldiğinde direnç değeri artarak devreden geçen akımın azaltılmasına yardımcı olabilir.

Aşırı Akım Durumunda Çalışma

PTC üzerinden geçen akım yükseldiğinde komponent üzerinde oluşan elektriksel güç kaybı termistörün ısınmasına neden olabilir.

Elektriksel güç yaklaşık olarak aşağıdaki bağıntıyla ifade edilir:

P = I² × R

PTC'nin sıcaklığı yükseldikçe direnç değeri de artar. Bu artış uygun tasarlanmış devrelerde yük akımının sınırlandırılmasına yardımcı olabilir.

Sıcaklık Koruma Uygulamaları

PTC termistörler sıcaklığı takip edilmek istenen motor, transformatör, güç kaynağı veya farklı elektronik sistemlere termal olarak yakın yerleştirilebilir.

Sıcaklık belirli bir seviyeye ulaştığında PTC direncindeki artış uygun bir kontrol devresi tarafından algılanarak alarm, kapatma veya koruma işlemi gerçekleştirilebilir.

Motor ve Transformatör Koruması

PTC termistörler motor ve transformatör gibi aşırı ısınması istenmeyen sistemlerin korunmasında kullanılabilir. Termistör sıcaklığı arttığında direnci yükseldiği için kontrol devresine sıcaklık değişimi hakkında bilgi sağlayabilir.

Motor uygulamalarında kullanılacak PTC'nin normal çalışma akımı, başlangıç akımı ve termal özellikleri uygulamaya göre değerlendirilmelidir.

PTC ve NTC Arasındaki Fark

PTC ve NTC termistörler sıcaklığa karşı zıt direnç karakteristiğine sahiptir:

• PTC: Sıcaklık arttıkça direnç artar
• NTC: Sıcaklık arttıkça direnç azalır

Bu nedenle fiziksel olarak benzer görünseler bile iki komponentin devredeki davranışı ve kullanım amacı farklıdır.

7mm Disk Tipi Gövde

82R PTC yaklaşık 7mm çapında disk tipi gövdeye sahiptir. Kompakt yapısı sayesinde elektronik kartlarda fazla alan kaplamadan kullanılabilir.

Radyal THT bacakları sayesinde standart PCB, delikli plaket ve prototip devrelerine lehimlenebilir.

Polaritesi Yoktur

82R PTC termistörün artı, eksi, anot veya katot şeklinde bir polaritesi bulunmaz. İki terminali yön bağımsızdır.

Bu nedenle PCB üzerine monte edilirken bacak yönü elektriksel çalışma açısından önemli değildir.

PTC Seçiminde Dikkat Edilmesi Gerekenler

Bir PTC yalnızca direnç değeri ve fiziksel çapına göre seçilmemelidir. Uygulamaya uygun termistör belirlenirken aşağıdaki parametrelerin de kontrol edilmesi gerekir:

• Nominal direnç
• Direnç toleransı
• Maksimum çalışma gerilimi
• Normal çalışma akımı
• Trip / anahtarlama akımı
• Anahtarlama sıcaklığı
• Maksimum güç değeri
• Çalışma sıcaklığı aralığı
• Termal tepki ve soğuma süresi

Devre Tasarımında Dikkat Edilmesi Gerekenler

• 82R ifadesi 82Ω nominal direnç değerini belirtir
• 7mm ifadesi yaklaşık disk gövde çapıdır
• Sıcaklık yükseldikçe PTC'nin direnci artar
• PTC'nin polaritesi bulunmaz
• Aşırı akım veya sıcaklık koşullarında direnç artışı koruma amacıyla kullanılabilir
• Maksimum akım yalnızca 82Ω değerinden belirlenemez
• Maksimum gerilim ve trip sıcaklığı üretici/model bilgisine göre değişir
• Şebeke veya yüksek güçlü uygulamalarda ürünün datasheet değerleri mutlaka doğrulanmalıdır

Kullanım Alanları

• Aşırı sıcaklık koruma devreleri
• Aşırı akım koruma uygulamaları
• Motor koruma sistemleri
• Transformatör sıcaklık koruması
• Güç kaynakları
• Adaptör devreleri
• Elektronik kontrol kartları
• Akım sınırlama devreleri
• Endüstriyel elektronik uygulamalar
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet 82R 7mm PTC Termistör 82 Ohm
