10R NTC Termistör 10 Ohm Akım Sınırlayıcı

10R NTC, elektronik devrelerde ilk enerji verilme anında oluşan yüksek kalkış akımını (inrush current) sınırlamak amacıyla kullanılan negatif sıcaklık katsayılı güç termistörüdür. Oda sıcaklığında yaklaşık 10Ω direnç gösterir ve üzerinden akım geçtikçe ısınarak direnci azalır.

Bu çalışma prensibi sayesinde güç kaynakları, adaptörler, inverterler, motor sürücüleri ve yüksek kapasiteli kondansatör girişlerine sahip elektronik cihazlarda ilk açılış anındaki ani akımın azaltılmasına yardımcı olur.

Teknik Özellikler

• Ürün Tipi: NTC Güç Termistörü
• Nominal Direnç: 10Ω @ 25°C
• Sıcaklık Katsayısı: Negatif (NTC)
• Temel Kullanım: Inrush Current / İlk Kalkış Akımı Sınırlama
• Çalışma Prensibi: Sıcaklık arttıkça direnç azalır
• Yapı: Disk Tipi Güç Termistörü
• Montaj Tipi: THT / Delikli Montaj
• Terminal Sayısı: 2
• Polarite: Yoktur

Not: 10R ifadesi termistörün 25°C civarındaki nominal direnç değerini belirtir. Maksimum sürekli akım, disk çapı, enerji kapasitesi ve diğer elektriksel değerler üretici ve ürün serisine göre değişebilir.

10R NTC Çalışma Prensibi ve Akım Sınırlama Devresi

NTC Ne Anlama Gelir?

NTC, İngilizce Negative Temperature Coefficient ifadesinin kısaltmasıdır. Negatif sıcaklık katsayılı termistörlerde sıcaklık yükseldikçe elektriksel direnç azalır.

10R NTC ilk çalıştırma anında soğuk olduğundan yaklaşık 10Ω seviyesinde direnç gösterir. Devre çalışmaya başladığında üzerinden geçen akım termistörü ısıtır ve termistörün direnci giderek azalır.

İlk Kalkış Akımı Neden Oluşur?

Güç kaynaklarının girişinde bulunan büyük kapasiteli kondansatörler cihaz ilk açıldığında boş durumdadır. Bu kondansatörler kısa süre içerisinde şarj olmak istediğinden giriş hattından çok yüksek ani akım çekilebilir.

Benzer şekilde transformatörler, motorlar ve bazı güç elektroniği devreleri ilk enerji verilme anında normal çalışma akımlarının birkaç katı seviyesinde kısa süreli akım çekebilir.

Bu yüksek ilk akım; sigorta, doğrultucu diyot, anahtar, röle kontağı, köprü diyot ve diğer güç elemanları üzerinde ekstra elektriksel ve termal stres oluşturabilir.

10 Ohm Başlangıç Direnci

10R ifadesi termistörün yaklaşık 25°C ortam sıcaklığındaki sıfır güç direncinin 10Ω olduğunu ifade eder.

R25 ≈ 10Ω

Devre ilk açıldığında termistör soğuk olduğundan bu direnç ani akımı sınırlar. Akım geçtikçe termistör kendi üzerinde güç harcar, sıcaklığı yükselir ve direnci azalır.

Akım Sınırlama Prensibi

İlk enerji verilme anındaki akım basitleştirilmiş olarak Ohm kanunu ile değerlendirilebilir:

I ≈ V / R

Devrede bulunan 10Ω NTC, ilk anda giriş hattına seri direnç ekleyerek ani akımın büyüklüğünü azaltmaya yardımcı olur.

Ancak gerçek ilk kalkış akımı yalnızca NTC'nin 10Ω direncine bağlı değildir. Şebeke veya giriş gerilimi, yük empedansı, kondansatör kapasitesi, doğrultucu yapısı ve termistörün gerçek sıcaklığı da sonucu etkiler.

Isındıkça Direnci Neden Azalır?

NTC malzemesinin elektriksel karakteristiği sıcaklığa bağlıdır. Termistör ısındığında iç yapısındaki yük taşıyıcılarının hareketliliği artar ve elektriksel direnç düşer.

Böylece cihaz normal çalışma durumuna ulaştığında NTC'nin devre üzerindeki seri direnç etkisi ilk açılış anına göre önemli ölçüde azalır.

Güç Kaynaklarında Kullanım

10R NTC, özellikle doğrultucu köprü ve büyük filtre kondansatörü bulunan AC-DC güç kaynaklarında yaygın olarak kullanılabilir.

NTC genellikle giriş hattına seri bağlanır. İlk açılışta kondansatörün şarj akımını sınırlar, daha sonra ısınarak daha düşük dirençli çalışma durumuna geçer.

AC ve DC Devrelerde Kullanım

NTC termistör polaritesiz bir komponenttir. Bu nedenle uygun çalışma gerilimi, akım ve güç değerleri sağlandığında AC veya DC güç hatlarında seri akım sınırlama amacıyla kullanılabilir.

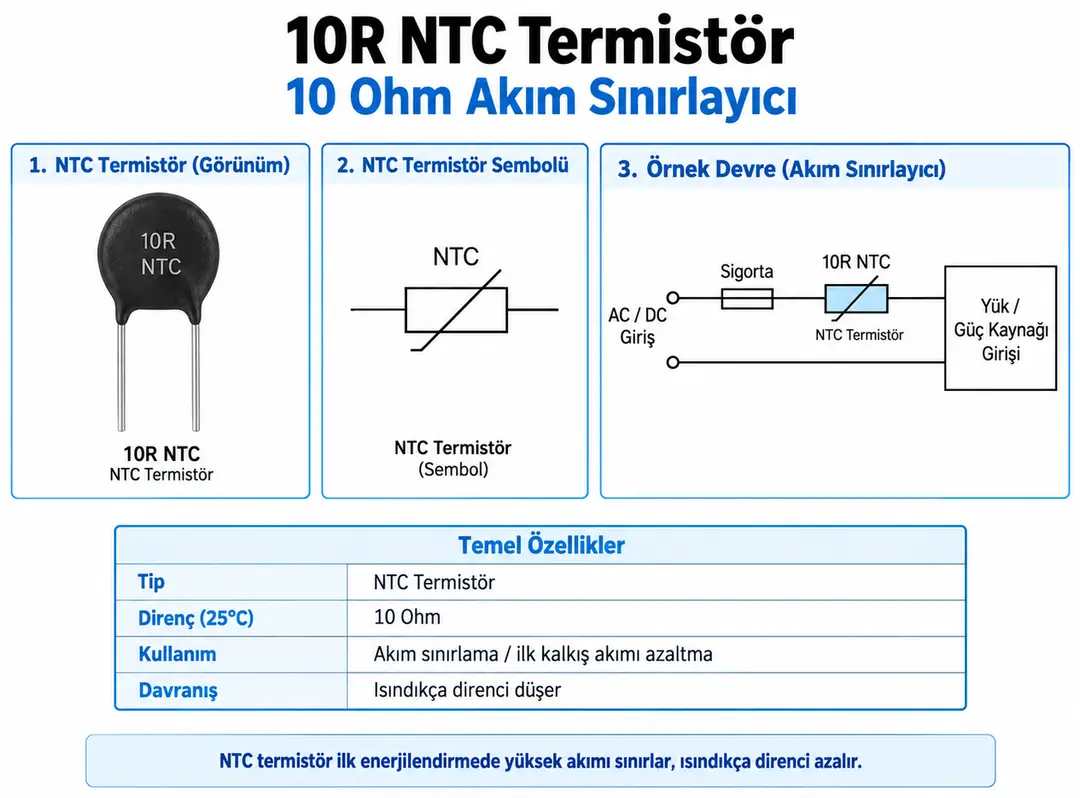

Görselde de termistörün AC/DC giriş ile yük veya güç kaynağı girişi arasına seri bağlanması gösterilmektedir.

Polaritesi Yoktur

10R NTC'nin anot, katot, artı veya eksi şeklinde bir polaritesi bulunmaz. İki terminali elektriksel olarak yön bağımsızdır.

Bu nedenle devreye seri bağlanırken terminal yönü önemli değildir.

NTC ve Sabit Direnç Arasındaki Fark

Sabit bir direnç giriş hattına seri bağlandığında hem ilk açılış sırasında hem de normal çalışma sırasında yaklaşık aynı direnç değerini korur. Bu durum sürekli güç kaybına ve ısınmaya neden olabilir.

NTC ise ilk anda yüksek direnç sağlayıp çalışma sırasında ısınarak direncini azaltır. Bu nedenle pasif ilk kalkış akımı sınırlama uygulamalarında sabit dirence göre daha uygun bir çözüm olabilir.

Tekrar Açma Durumunda Dikkat

NTC'nin önemli özelliklerinden biri çalışma sırasında ısınmasıdır. Cihaz kapatılıp hemen yeniden açılırsa termistör henüz soğumamış olabilir.

Sıcak durumdaki NTC'nin direnci düşük olacağından ikinci açılışta ilk kalkış akımını soğuk durumdaki kadar etkili sınırlayamayabilir.

Bu nedenle sık açılıp kapanan veya hızlı yeniden başlatılan sistemlerde aktif soft-start devreleri gibi farklı çözümler gerekebilir.

Termal Çalışma

NTC güç termistörü normal çalışma sırasında ısınır. Bu durum komponentin çalışma prensibinin bir parçasıdır.

PCB tasarımında termistör çevresinde yeterli hava boşluğu bırakılması ve sıcaklığa hassas komponentlerin NTC'nin hemen yanına yerleştirilmemesi önerilir.

Doğru NTC Nasıl Seçilir?

Yalnızca 10Ω direnç değerine bakılarak NTC seçimi yapılmamalıdır. Uygulamaya uygun ürün belirlenirken aşağıdaki özellikler birlikte değerlendirilmelidir:

• 25°C nominal direnç değeri
• Maksimum sürekli çalışma akımı
• Maksimum enerji dayanımı
• Disk çapı ve fiziksel ölçüler
• Sıcak durumdaki artık direnç
• Ortam sıcaklığı
• İlk kalkış akımının büyüklüğü
• Giriş kondansatörünün kapasitesi
• Cihazın açma-kapama sıklığı

Devre Tasarımında Dikkat Edilmesi Gerekenler

• 10R ifadesi yaklaşık 10Ω @ 25°C nominal direnci belirtir
• NTC'nin sıcaklığı arttıkça direnci azalır
• Termistör giriş hattına seri bağlanır
• Komponentin polaritesi bulunmaz
• Çalışma sırasında ısınması normaldir
• Sıcak halde yeniden enerjilendirildiğinde akım sınırlama etkisi azalabilir
• Maksimum akım değeri yalnızca 10R ifadesinden belirlenemez
• Disk çapı ve enerji kapasitesi ürün modeline göre değişir
• Şebeke gerilimli devrelerde uygun izolasyon ve elektriksel güvenlik kurallarına uyulmalıdır

Kullanım Alanları

• Anahtarlamalı güç kaynakları (SMPS)
• AC-DC güç kaynakları
• Adaptör devreleri
• Inverter sistemleri
• UPS güç devreleri
• Motor sürücüleri
• Transformatör girişleri
• Büyük kondansatörlü güç devreleri
• LED güç kaynakları
• Endüstriyel güç elektroniği
• Ses amplifikatörü güç kaynakları
• İlk kalkış akımı sınırlama uygulamaları

Paket İçeriği

• 1 Adet 10R NTC Termistör 10 Ohm Akım Sınırlayıcı
