IRFZ44 N Kanal Güç Mosfet TO-220 49A 55V

• IRFZ44 N Kanal Güç Mosfet TO-220

IRFZ44N, yüksek akım anahtarlama uygulamaları için tasarlanmış N-kanal güç MOSFET modelidir. Düşük iletim direnci, yüksek akım taşıma kapasitesi ve TO-220 paket yapısı sayesinde şerit LED sürme, motor kontrol, PWM anahtarlama ve güç elektroniği uygulamalarında yaygın olarak kullanılır. Arduino, mikrodenetleyici ve çeşitli sürücü devrelerinde anahtarlama elemanı olarak tercih edilir.

• Teknik Özellikler

• Tip: N-Kanal Güç MOSFET
• Drain-Source Gerilimi (V_DS): 55V
• Sürekli Drain Akımı (I_D): 49A
• Düşük R_DS(on): Yaklaşık 17.5 mΩ
• Gate Eşik Gerilimi (V_GS(th)): 2V - 4V
• Paket Tipi: TO-220
• Yüksek anahtarlama performansı
• Güç elektroniği ve anahtarlama devreleri için uygun

• Bacak Yapısı

IRFZ44N MOSFET’in ön yüzü size bakarken ve bacaklar aşağı doğru tutulduğunda bacak sıralaması genellikle Gate (G) – Drain (D) – Source (S) şeklindedir. Gate bacağı kontrol sinyalinin uygulandığı uçtur. Drain bacağı yük tarafına bağlanır. Source bacağı ise genellikle devrenin eksi hattına veya ortak toprağa bağlanır. Montaj öncesinde kullanılacak üretici datasheet’ine göre pin diziliminin doğrulanması önerilir.

• Uygulama Örneği

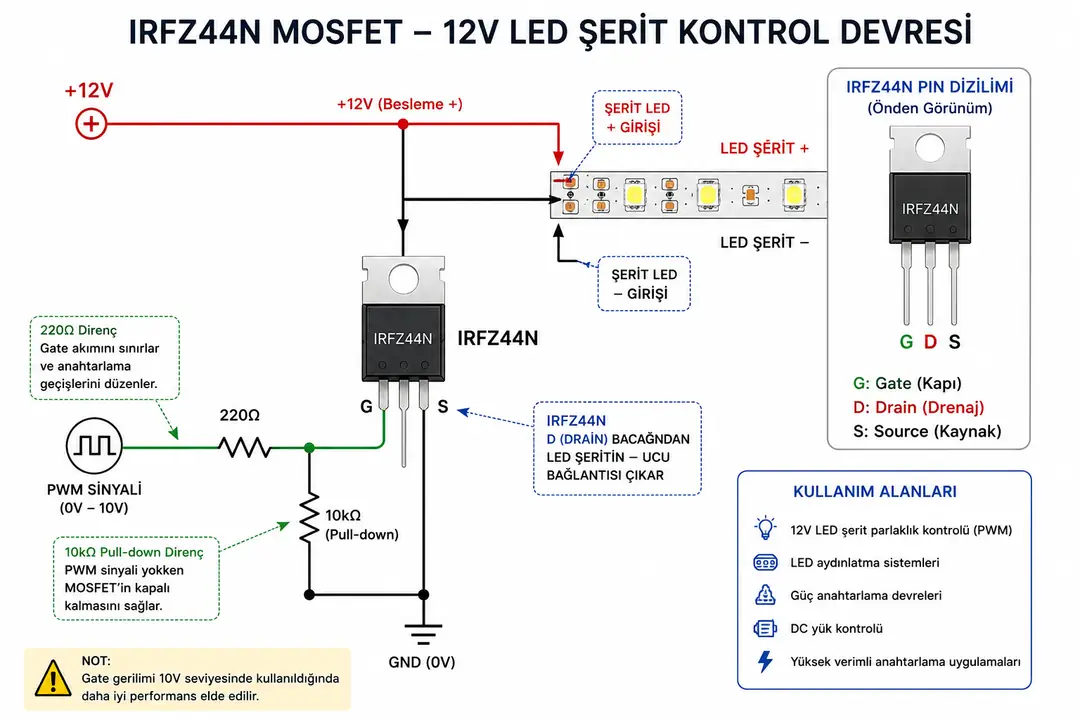

Yukarıdaki örnekte IRFZ44N, şerit LED anahtarlama devresinde kullanılmaktadır. Gate ucuna uygulanan kontrol sinyali ile MOSFET iletime geçer ve şerit LED üzerinden akım akışı sağlanır. Gate hattındaki direnç, kontrol sinyalini daha kararlı hale getirmeye yardımcı olur. Şerit LED’in pozitif ve negatif bağlantıları ile MOSFET’in drain ve source uçları doğru bağlandığında devre güvenli şekilde çalıştırılabilir.

Bu uygulama sayesinde IRFZ44N’in bir yükü doğrudan açıp kapatma mantığı kolayca anlaşılabilir. Aynı prensip; LED aydınlatma, DC fan, küçük pompa, röle ve benzeri yüklerin kontrolünde de kullanılabilir.

• Bağlantı ve Kullanım

• Gate bacağı kontrol sinyaline bağlanır
• Drain bacağı yük hattına bağlanır
• Source bacağı genellikle GND / eksi hatta bağlanır
• PWM sinyali ile parlaklık veya hız kontrolü yapılabilir
• Yüksek akımlı uygulamalarda uygun soğutucu kullanılması tavsiye edilir
• Endüktif yüklerde ters gerilime karşı koruma diyodu kullanılması önerilir

• Kullanım Alanları

• Şerit LED kontrol devreleri
• DC motor ve fan sürme uygulamaları
• Röle ve solenoid kontrol devreleri
• PWM tabanlı anahtarlama projeleri
• Güç kaynakları ve batarya sistemleri
• Arduino ve mikrodenetleyici projeleri

• Ek Bilgiler

• IRFZ44N yüksek akım uygulamaları için uygun bir güç MOSFET’idir
• Gate eşik gerilimi düşük görünse de tam verimli sürüş için gate sürme koşulları devre tasarımına göre değerlendirilmelidir
• Yük akımı arttıkça ısınma oluşabileceğinden soğutma ihtiyacı kontrol edilmelidir
• Ürünün fiziksel görünümü veya üzerindeki yazılar üretim partisine göre farklılık gösterebilir

• Paket İçeriği

• 1 x IRFZ44N MOSFET
