IRF1404 N Kanal MOSFET 40V 202A TO-220

IRF1404, düşük gerilimli ve yüksek akımlı güç anahtarlama uygulamaları için geliştirilmiş N kanal güç MOSFET'idir. 40V Drain-Source gerilim dayanımı ve yalnızca 4mΩ seviyesine kadar düşen açık durum direnci sayesinde yüksek akımlı DC motor sürücüleri, akü sistemleri, inverterler, DC-DC dönüştürücüler ve PWM kontrollü güç devrelerinde kullanılabilir.

Düşük RDS(on) değeri, MOSFET iletim durumundayken oluşan güç kaybının ve ısınmanın azaltılmasına yardımcı olur. TO-220 kılıfı sayesinde uygun bir soğutucuya monte edilebilir ve yüksek güçlü elektronik uygulamalarda kullanılabilir.

Teknik Özellikler

• Model: IRF1404
• Transistör Tipi: N Kanal Güç MOSFET
• Çalışma Yapısı: Enhancement Mode
• Maksimum Drain-Source Gerilimi (VDS): 40V
• Hesaplanan Maksimum Drain Akımı (ID): 202A @ TC=25°C
• TO-220 Paket Akım Limiti: 75A
• Drain-Source Açık Durum Direnci (RDS(on)): Maksimum 4mΩ @ VGS=10V
• Tipik RDS(on): Yaklaşık 3.5mΩ
• Gate Threshold Gerilimi (VGS(th)): 2V – 4V
• Tipik Gate Threshold Gerilimi: Yaklaşık 3V
• Maksimum Gate-Source Gerilimi (VGS): ±20V
• Tipik Toplam Gate Charge (Qg): Yaklaşık 131nC @ VGS=10V
• Maksimum Junction Sıcaklığı: 175°C
• Çalışma Sıcaklığı: -55°C – +175°C
• Dahili Body Diyot Bulunur
• Hızlı Anahtarlama Yapısına Sahiptir
• Yüksek Akım Taşıma Kapasitesine Sahiptir
• Kılıf Tipi: TO-220
• Pin Sayısı: 3

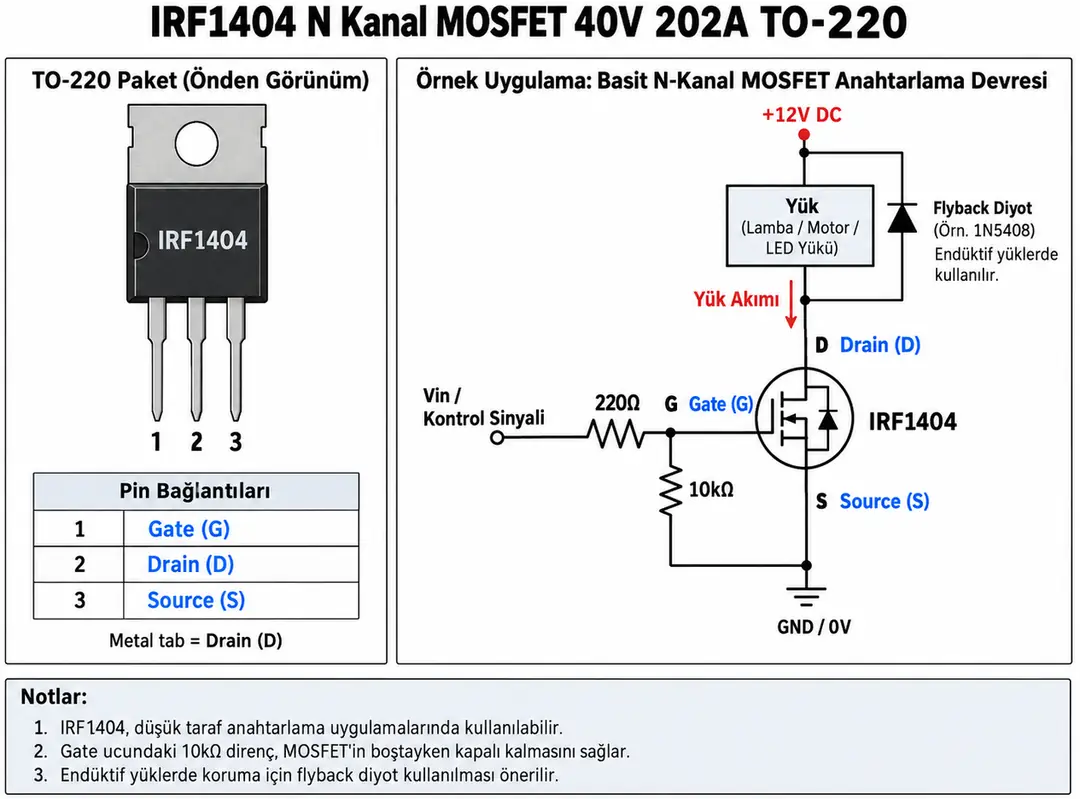

IRF1404 Pin Dizilimi ve Örnek Anahtarlama Devresi

IRF1404 TO-220 kılıfta üç bağlantı pinine sahiptir. MOSFET üzerindeki yazılar kullanıcıya bakacak şekilde önden tutulduğunda pinler soldan sağa Gate, Drain ve Source şeklindedir.

• Pin 1 – Gate (G): MOSFET'in açılıp kapanmasını kontrol eden giriş terminalidir
• Pin 2 – Drain (D): Yük akımının MOSFET üzerinden geçtiği güç terminalidir
• Pin 3 – Source (S): Low-side uygulamalarda genellikle GND hattına bağlanır
• Metal Tab: Elektriksel olarak Drain terminaline bağlıdır

N Kanal MOSFET Çalışma Prensibi

IRF1404'ün Gate ve Source terminalleri arasına yeterli pozitif gerilim uygulandığında Drain ile Source arasında iletim kanalı oluşur. Böylece Gate terminalinden sürekli yüksek akım çekilmeden yüksek akımlı yükler elektronik olarak kontrol edilebilir.

Gate-Source gerilimi düşürüldüğünde MOSFET kapanır ve Drain-Source akımı kesilir. Bu hızlı elektronik anahtarlama özelliği IRF1404'ü PWM ve yüksek akımlı DC güç kontrol uygulamaları için uygun hale getirir.

Gate Gerilimi ve Tam İletim

IRF1404 için Gate Threshold gerilimi 2V ile 4V arasındadır. Ancak Gate Threshold değeri MOSFET'in tamamen açıldığı gerilim değildir; yalnızca çok düşük Drain akımının akmaya başladığı eşiği ifade eder.

IRF1404'ün maksimum 4mΩ RDS(on) değeri VGS=10V koşulunda belirtilmektedir. Bu nedenle yüksek akımlı uygulamalarda MOSFET'in Gate terminalinin yaklaşık 10V seviyesinde uygun bir Gate sürücüsüyle sürülmesi daha uygundur.

IRF1404 logic-level MOSFET olarak değerlendirilmemelidir. Arduino, ESP32 veya benzeri 3.3V / 5V çıkışlı mikrodenetleyiciler MOSFET'i iletime geçirebilir ancak belirtilen düşük RDS(on) değerini garanti etmez.

4mΩ Düşük RDS(on) Değerinin Avantajı

IRF1404'ün temel avantajlarından biri çok düşük açık durum direncidir. VGS=10V koşulunda maksimum RDS(on) değeri yalnızca 4mΩ seviyesindedir.

MOSFET üzerinde oluşan yaklaşık iletim kaybı aşağıdaki formülle hesaplanabilir:

P ≈ I² × RDS(on)

Örneğin MOSFET üzerinden 20A akım geçerken RDS(on) değeri 4mΩ kabul edilirse yaklaşık:

P ≈ 20² × 0.004 = 1.6W

iletim kaybı oluşur. 50A akımda ise aynı hesap yaklaşık 10W güç kaybına karşılık gelir. RDS(on) değeri sıcaklık yükseldikçe arttığından yüksek akımlı uygulamalarda termal tasarım ve soğutucu seçimi önemlidir.

202A Akım Değeri ve TO-220 Paket Sınırı

IRF1404 için üretici tarafından 202A maksimum Drain akımı değeri belirtilmektedir. Ancak bu değer maksimum junction sıcaklığı temel alınarak hesaplanan teorik silikon akım kapasitesidir.

IRF1404 datasheet'inde TO-220 kılıfın bağlantı ve paket yapısından kaynaklanan maksimum akım sınırı 75A olarak belirtilmiştir. Bu nedenle 202A değeri, TO-220 paket üzerinden sürekli olarak 202A geçirilebileceği anlamına gelmez.

Gerçek uygulamadaki güvenli sürekli akım; MOSFET sıcaklığı, soğutucu, PCB bakır kalınlığı, terminal bağlantıları, kablo kesiti, Gate sürme gerilimi ve çalışma duty cycle değerine göre belirlenmelidir.

40V Drain-Source Gerilim Dayanımı

IRF1404'ün maksimum Drain-Source gerilim dayanımı 40V'tur. Bu nedenle özellikle 12V ve 24V sınıfındaki yüksek akımlı DC uygulamalarda kullanılabilir.

40V değeri mutlak maksimum sınırdır. Motor, röle ve solenoid gibi endüktif yüklerin anahtarlanması sırasında Drain üzerinde kısa süreli gerilim darbeleri oluşabileceğinden güvenli tasarım payı bırakılması önemlidir.

Uygulamaya bağlı olarak flyback diyotu, TVS diyot veya snubber devresi kullanılarak MOSFET'in aşırı gerilim darbelerinden korunması gerekebilir.

Gate Direncinin Görevi

Gate ile kontrol veya sürücü çıkışı arasında kullanılan seri direnç, MOSFET Gate kapasitesinin şarj ve deşarj edildiği anda oluşan yüksek ani akımları sınırlamaya yardımcı olur.

Gate direnci aynı zamanda anahtarlama sırasında oluşabilecek yüksek frekanslı salınımların azaltılmasına ve MOSFET'in açılma-kapanma hızının kontrol edilmesine yardımcı olabilir.

Gate direnç değeri sabit bir değer değildir; MOSFET Gate yükü, sürücü akımı, anahtarlama frekansı ve PCB yerleşimine göre belirlenmelidir.

Gate Pull-Down Direnci

Gate ile Source arasına bağlanan pull-down direnci, sürücü sinyali bulunmadığında Gate terminalinin boşta kalmasını önler.

Böylece sistem enerjilendirildiğinde veya mikrodenetleyici çıkışı yüksek empedans durumundayken MOSFET'in istemsiz şekilde iletime geçme riski azaltılır.

PWM ile Yüksek Akım Kontrolü

IRF1404 düşük açık durum direnci ve hızlı anahtarlama özellikleri sayesinde PWM kontrollü güç uygulamalarında kullanılabilir.

DC motor hız kontrolü, güçlü LED uygulamaları, rezistif yük kontrolü ve batarya tabanlı güç sistemlerinde MOSFET PWM sinyaliyle hızlı şekilde açılıp kapatılabilir.

IRF1404'ün Gate yükü yüksek olduğundan özellikle yüksek PWM frekanslarında mikrodenetleyici çıkışından doğrudan sürmek yerine yüksek akım sağlayabilen uygun bir MOSFET Gate sürücüsü kullanılması önerilir.

Toplam Gate Charge ve Gate Sürücü Seçimi

IRF1404'ün VGS=10V koşulunda tipik toplam Gate yükü yaklaşık 131nC seviyesindedir. Bu değer özellikle hızlı anahtarlama uygulamalarında Gate sürücü seçimini önemli hale getirir.

Gate'in yavaş şarj veya deşarj edilmesi MOSFET'in açılma ve kapanma geçişlerinde lineer bölgede daha uzun süre kalmasına neden olabilir. Bu durum anahtarlama kayıplarını ve MOSFET sıcaklığını artırabilir.

Motor sürücüleri ve yüksek frekanslı PWM uygulamalarında uygun bir dedicated MOSFET Gate driver kullanılması daha verimli anahtarlama elde edilmesine yardımcı olur.

Dahili Body Diyot

IRF1404 içerisinde MOSFET yapısına bağlı dahili body diyot bulunur. Bu diyot belirli ters akım koşullarında Source-Drain yönünde akım yolu oluşturabilir.

Motor ve solenoid gibi yüksek akımlı endüktif yüklerde yalnızca MOSFET'in dahili body diyoduna güvenilmemelidir. Akım, anahtarlama frekansı ve yük özelliklerine uygun harici diyot veya gerilim sınırlama devresi kullanılmalıdır.

TO-220 Kılıf ve Soğutucu Kullanımı

IRF1404 TO-220 güç kılıfına sahiptir. Metal tab üzerinden uygun bir soğutucuya monte edilerek MOSFET üzerinde oluşan ısının daha etkili şekilde uzaklaştırılması sağlanabilir.

Metal tab elektriksel olarak Drain terminaline bağlıdır. Aynı soğutucu üzerine birden fazla güç elemanı monte edilecekse elektriksel izolasyon gerekip gerekmediği kontrol edilmelidir.

Mikrodenetleyici ile Kullanım

IRF1404 Arduino, STM32, ESP32 ve benzeri mikrodenetleyici sistemlerinde yük anahtarlama elemanı olarak kullanılabilir. Ancak MOSFET'in yüksek akımda düşük dirençle çalışabilmesi için Gate'in uygun seviyede ve yeterli sürücü akımıyla kontrol edilmesi gerekir.

Özellikle 3.3V lojik seviyesindeki mikrodenetleyicilerde MOSFET Gate'inin doğrudan sürülmesi yüksek güçlü uygulamalar için uygun olmayabilir. Bu durumda uygun MOSFET Gate sürücü entegresi kullanılması tercih edilmelidir.

PCB ve Devre Tasarımında Dikkat Edilmesi Gerekenler

• Gate, Drain ve Source pin dizilimi bağlantı öncesinde kontrol edilmelidir
• Metal tabın Drain terminaline elektriksel olarak bağlı olduğu dikkate alınmalıdır
• Yüksek akımlı Drain ve Source PCB yolları geniş ve mümkün olduğunca kısa tasarlanmalıdır
• PCB bakır kalınlığı kullanılacak akıma uygun seçilmelidir
• Yüksek akımlarda konnektör ve kabloların akım kapasitesi dikkate alınmalıdır
• Gate hattı mümkün olduğunca kısa tutulmalıdır
• Gate terminalinin boşta kalmasını önlemek için pull-down direnci kullanılabilir
• Yüksek PWM frekanslarında uygun MOSFET Gate sürücüsü kullanılmalıdır
• Güç kaybı ve junction sıcaklığı hesaplanarak uygun soğutucu seçilmelidir
• Endüktif yüklerde uygun flyback, TVS veya snubber koruması kullanılmalıdır
• Gate-Source gerilimi ±20V maksimum sınırını aşmamalıdır
• Drain-Source gerilimi 40V maksimum sınırını aşmamalıdır

Kullanım Alanları

• Yüksek akımlı DC yük anahtarlama devreleri
• DC motor sürücüleri
• PWM motor hız kontrolü
• 12V ve 24V akü sistemleri
• Batarya güç kontrol devreleri
• DC-DC güç dönüştürücüleri
• İnverter güç katları
• UPS güç sistemleri
• Yüksek güçlü LED kontrolü
• Röle ve solenoid sürücü devreleri
• Robotik güç uygulamaları
• Endüstriyel DC güç kontrolü
• Elektronik anahtar uygulamaları
• Akü şarj ve güç yönetimi devreleri
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet IRF1404 N Kanal MOSFET 40V 202A TO-220
