IRF1010E N Kanal MOSFET 60V 81A TO-220

IRF1010E, düşük voltajlı ve yüksek akımlı güç anahtarlama uygulamaları için geliştirilmiş N-kanal enhancement mode güç MOSFET'idir. 60V Drain-Source gerilim dayanımı, çok düşük açık durum direnci ve yüksek akım kapasitesi sayesinde motor sürücüleri, akü sistemleri, inverterler, PWM kontrol devreleri ve yüksek akımlı DC yük anahtarlama uygulamalarında kullanılabilir.

IRF1010E'nin düşük RDS(on) değeri iletim sırasında oluşan güç kaybının azaltılmasına yardımcı olur. TO-220 güç kılıfı sayesinde harici soğutucuya monte edilebilir ve uygun termal tasarım altında yüksek akımlı uygulamalarda kullanılabilir.

Teknik Özellikler

• Model: IRF1010E
• Transistör Tipi: N Kanal Güç MOSFET
• Çalışma Yapısı: Enhancement Mode
• Maksimum Drain-Source Gerilimi (VDS): 60V
• Sürekli Drain Akımı: Güncel Infineon datasheet'inde 84A @ TC=25°C, VGS=10V
• TO-220 Paket Akım Limiti: 75A
• Sürekli Drain Akımı: 59A @ TC=100°C
• Pulsed Drain Akımı (IDM): 330A
• Drain-Source Açık Durum Direnci (RDS(on)): Maksimum 12mΩ @ VGS=10V, ID=50A
• Gate Threshold Gerilimi (VGS(th)): 2V – 4V
• Maksimum Gate-Source Gerilimi (VGS): ±20V
• Maksimum Güç Dağılımı: 200W @ TC=25°C
• Toplam Gate Charge (Qg): Maksimum 130nC
• Tipik Giriş Kapasitesi (Ciss): Yaklaşık 3210pF
• Çalışma Junction Sıcaklığı: -55°C – +175°C
• Fully Avalanche Rated yapı
• Dahili Body Diyot Bulunur
• Kılıf Tipi: TO-220
• Pin Sayısı: 3

IRF1010E Pin Dizilimi ve Örnek Anahtarlama Devresi

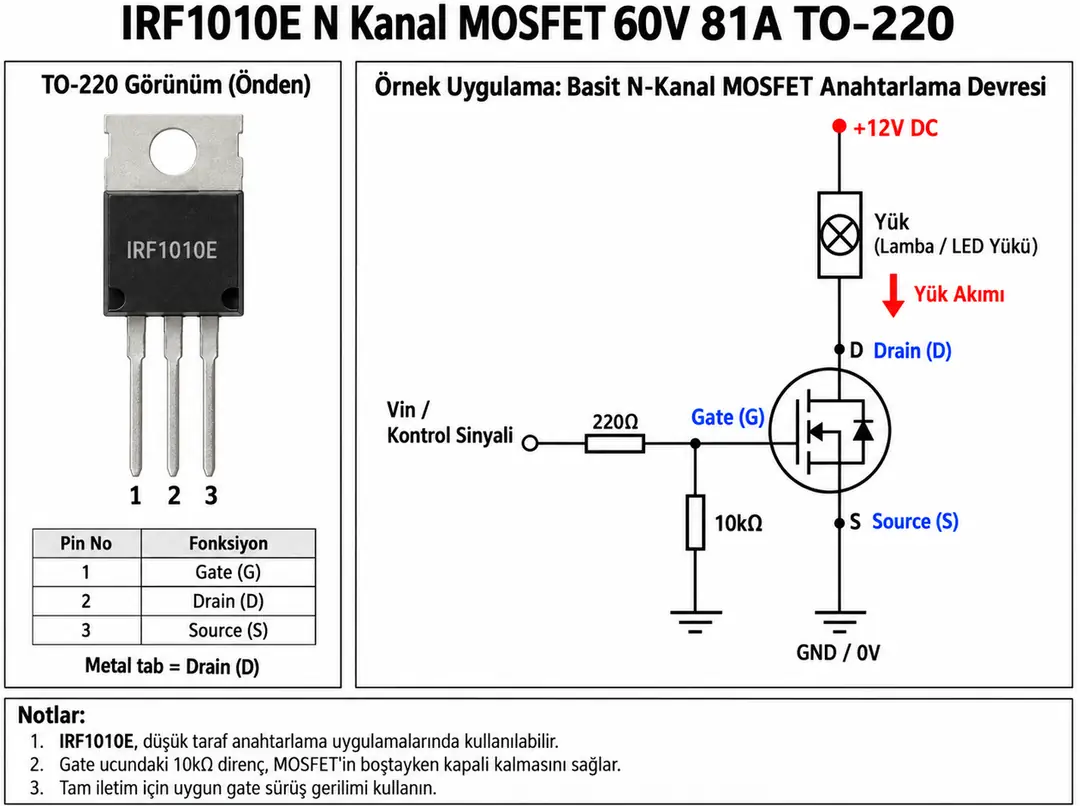

Yukarıdaki görsel IRF1010E'nin TO-220 kılıftaki pin dizilimini ve temel düşük taraf yani low-side anahtarlama devresini göstermektedir. MOSFET üzerindeki yazılar kullanıcıya bakacak şekilde önden tutulduğunda pinler soldan sağa Gate, Drain ve Source şeklindedir.

• Pin 1 – Gate (G): MOSFET'in kontrol girişidir
• Pin 2 – Drain (D): Yük akımının MOSFET'e girdiği güç terminalidir
• Pin 3 – Source (S): Low-side uygulamalarda genellikle GND hattına bağlanır
• Metal Tab: Elektriksel olarak Drain terminaline bağlıdır

N Kanal MOSFET Çalışma Prensibi

IRF1010E'nin Gate ve Source terminalleri arasına yeterli pozitif gerilim uygulandığında Drain ile Source arasında iletim kanalı oluşur. Böylece Gate üzerinden sürekli yüksek akım çekilmeden yüksek akımlı bir yük elektronik olarak kontrol edilebilir.

Gate gerilimi kaldırıldığında MOSFET kapanır ve Drain-Source üzerinden geçen yük akımı kesilir. Bu çalışma prensibi IRF1010E'nin hızlı elektronik anahtar ve PWM kontrollü güç elemanı olarak kullanılmasını sağlar.

Gate Gerilimi ve Tam İletim

IRF1010E'nin Gate Threshold gerilimi yaklaşık 2V ile 4V arasındadır. Ancak bu değer MOSFET'in tamamen açıldığı gerilim değildir; yalnızca çok düşük seviyede Drain akımının akmaya başladığı eşik noktasını ifade eder.

Datasheet'te maksimum 12mΩ RDS(on) değeri VGS=10V koşulunda garanti edilmektedir. Bu nedenle yüksek akımlı uygulamalarda MOSFET'in Gate terminalinin uygun bir Gate sürücüsüyle yaklaşık 10V seviyesinde sürülmesi tercih edilir.

3.3V veya 5V mikrodenetleyici çıkışları MOSFET'i iletime geçirebilir ancak belirtilen en düşük RDS(on) değerini garanti etmez. Yüksek akım uygulamalarında yetersiz Gate gerilimi MOSFET'in daha fazla ısınmasına neden olabilir.

12mΩ Düşük RDS(on) Değerinin Avantajı

IRF1010E'nin en önemli özelliklerinden biri düşük açık durum direncidir. VGS=10V koşulunda maksimum RDS(on) değeri yalnızca 12mΩ seviyesindedir.

MOSFET'in iletim sırasında oluşturduğu yaklaşık güç kaybı aşağıdaki formülle hesaplanabilir:

P ≈ I² × RDS(on)

Örneğin MOSFET üzerinden 20A akım geçerken RDS(on) değeri 12mΩ kabul edilirse yaklaşık iletim kaybı:

P ≈ 20² × 0.012 = 4.8W

olur. Gerçek güç kaybı MOSFET sıcaklığına, Gate gerilimine ve çalışma koşullarına göre değişir. RDS(on) değeri sıcaklık yükseldikçe artabileceğinden termal tasarım yapılırken güvenlik payı bırakılmalıdır.

Yüksek Drain Akımı ve Termal Tasarım

IRF1010E yüksek akım kapasitesine sahip olsa da datasheet'teki maksimum Drain akımı değerleri belirli kasa sıcaklığı ve Gate sürme koşullarına göre verilir. Bu nedenle ürünün akım değeri doğrudan soğutucusuz sürekli çalışma akımı olarak değerlendirilmemelidir.

Güncel Infineon datasheet'inde teorik termal limite göre 84A sürekli Drain akımı belirtilirken TO-220 kılıfın paket akım limiti 75A olarak verilmektedir. Gerçek uygulamada güvenli akım seviyesi PCB yolları, bağlantılar, soğutucu, ortam sıcaklığı ve MOSFET üzerindeki toplam güç kaybına göre belirlenmelidir.

220Ω Gate Direncinin Görevi

Görselde kontrol sinyali ile Gate terminali arasında 220Ω seri direnç kullanılmıştır. MOSFET Gate yapısı kapasitif olduğu için açılma ve kapanma sırasında Gate kapasitesinin şarj ve deşarj edilmesi gerekir.

Gate direnci ani Gate akımını sınırlandırmaya, yüksek frekanslı salınımları azaltmaya ve sürücü çıkışının korunmasına yardımcı olur.

220Ω değeri örnek bir değerdir. Yüksek frekanslı ve yüksek akımlı uygulamalarda uygun Gate direnci MOSFET'in Gate yükü, Gate sürücüsü ve anahtarlama hızı dikkate alınarak seçilmelidir.

10kΩ Gate Pull-Down Direnci

Görselde Gate ile GND arasında bulunan 10kΩ pull-down direnci, kontrol sinyali boşta kaldığında Gate üzerinde elektriksel yük birikmesini önlemeye yardımcı olur.

Bu direnç sayesinde sistem enerjilendirildiğinde veya kontrolcü pini yüksek empedans durumundayken MOSFET'in istemsiz şekilde iletime geçme ihtimali azaltılır.

60V Drain-Source Gerilim Dayanımı

IRF1010E'nin maksimum Drain-Source gerilim dayanımı 60V'tur. Bu özellik 12V, 24V ve uygun koruma tasarımıyla çeşitli düşük voltajlı yüksek akım güç sistemlerinde kullanılmasına imkan sağlar.

60V değeri mutlak maksimum sınırdır. Özellikle motor, röle ve solenoid gibi endüktif yükler anahtarlanırken Drain üzerinde kısa süreli gerilim darbeleri oluşabileceğinden uygun flyback diyotu, TVS veya snubber koruması kullanılmalıdır.

PWM ile Güç Kontrolü

IRF1010E hızlı anahtarlama özelliği sayesinde PWM kontrollü uygulamalarda kullanılabilir. DC motor hız kontrolü, güçlü LED sistemleri, rezistif yük kontrolü ve çeşitli DC güç uygulamalarında PWM sinyaliyle anahtarlanabilir.

Yüksek frekanslarda Gate'in hızlı şekilde şarj ve deşarj edilmesi gerektiğinden uygun bir MOSFET Gate sürücüsü kullanılması anahtarlama kayıplarının azaltılmasına yardımcı olur.

Dahili Body Diyot ve Endüktif Yükler

IRF1010E içerisinde MOSFET yapısına bağlı dahili body diyot bulunur. Bu diyot bazı ters akım koşullarında iletim yolu sağlar.

Motor, röle ve solenoid gibi endüktif yük uygulamalarında ise yalnızca dahili body diyoda güvenilmemeli; devrenin akım ve anahtarlama özelliklerine uygun harici flyback diyotu, TVS veya farklı koruma devreleri kullanılmalıdır.

TO-220 Kılıf ve Soğutucu Kullanımı

IRF1010E TO-220 güç kılıfına sahiptir. Metal tab sayesinde MOSFET üzerinde oluşan ısı uygun bir soğutucuya aktarılabilir.

Metal tab elektriksel olarak Drain terminaline bağlıdır. Aynı soğutucu üzerine birden fazla güç elemanı monte edildiğinde elektriksel izolasyon gereksinimi dikkate alınmalıdır.

Mikrodenetleyici ile Kullanım

Arduino, ESP32, STM32 ve benzeri mikrodenetleyiciler IRF1010E'nin Gate terminalini kontrol edebilir. Ancak yüksek akım uygulamalarında doğrudan mikrodenetleyici çıkışı yerine uygun bir MOSFET Gate sürücüsü tercih edilmesi daha uygundur.

Gate sürücüsü MOSFET'in Gate kapasitesini daha hızlı şarj ve deşarj ederek MOSFET'in geçiş bölgesinde geçirdiği süreyi azaltabilir ve anahtarlama sırasında oluşabilecek güç kayıplarının düşürülmesine yardımcı olabilir.

PCB ve Devre Tasarımında Dikkat Edilmesi Gerekenler

• Gate, Drain ve Source pin dizilimi bağlantı öncesinde kontrol edilmelidir
• Metal tabın Drain terminaline elektriksel olarak bağlı olduğu unutulmamalıdır
• Yüksek akımlı Drain ve Source PCB yolları yeterli genişlikte tasarlanmalıdır
• Yüksek akımlarda PCB bakır kalınlığı ve bağlantı noktalarının akım kapasitesi dikkate alınmalıdır
• Gate hattı mümkün olduğunca kısa tutulmalıdır
• Gate'in boşta kalmasını önlemek için uygun pull-down direnci kullanılmalıdır
• Yüksek frekanslı anahtarlamada uygun Gate sürücüsü kullanılmalıdır
• Güç kaybı hesaplanmalı ve gerekli durumlarda uygun TO-220 soğutucu kullanılmalıdır
• Endüktif yüklerde uygun gerilim darbesi koruması uygulanmalıdır
• Gate-Source gerilimi ±20V sınırını aşmamalıdır
• Drain-Source gerilimi 60V maksimum sınırını aşmamalıdır

Kullanım Alanları

• Yüksek akımlı DC yük anahtarlama
• DC motor sürücü devreleri
• PWM motor hız kontrolü
• Akü ve batarya güç sistemleri
• DC-DC güç dönüştürücüleri
• İnverter güç katları
• Anahtarlamalı güç kaynakları
• Röle ve solenoid sürücüleri
• LED ve aydınlatma güç kontrolü
• Robotik güç uygulamaları
• Otomotiv tipi düşük voltajlı güç devreleri
• Elektronik anahtar uygulamaları
• Endüstriyel DC güç kontrol sistemleri
• Elektronik eğitim ve deney devreleri

Paket İçeriği

• 1 Adet IRF1010E N Kanal MOSFET 60V TO-220
