IRFZ34 N Kanal MOSFET 60V 30A TO-220

IRFZ34, güç anahtarlama ve DC yük kontrol uygulamalarında kullanılabilen N kanal güç MOSFET'tir. 60V Drain-Source gerilim dayanımı, 30A sürekli Drain akımı kapasitesi ve düşük açık durum direnci sayesinde motor sürücüleri, PWM kontrol devreleri, DC-DC dönüştürücüler, anahtarlamalı güç kaynakları ve çeşitli elektronik güç uygulamalarında kullanılabilir.

TO-220 kılıf yapısı sayesinde uygun bir soğutucu ile birlikte kullanılabilir. N kanal yapısı özellikle yükün negatif hattından anahtarlandığı low-side uygulamalarda pratik ve yaygın bir çözüm sunar.

Teknik Özellikler

• Model: IRFZ34
• Transistör Tipi: N Kanal Güç MOSFET
• Çalışma Yapısı: Enhancement Mode
• Maksimum Drain-Source Gerilimi (VDS): 60V
• Sürekli Drain Akımı (ID): 30A @ TC=25°C, VGS=10V
• Drain-Source Açık Durum Direnci (RDS(on)): Maksimum 0.05Ω @ VGS=10V
• Gate Threshold Gerilimi (VGS(th)): 2V – 4V
• Maksimum Gate-Source Gerilimi (VGS): ±20V
• Darbeli Drain Akımı (IDM): Yüksek darbeli akım uygulamaları için uygundur
• Dahili Body Diyot Bulunur
• Hızlı Anahtarlama Özelliği
• Kılıf Tipi: TO-220
• Pin Sayısı: 3

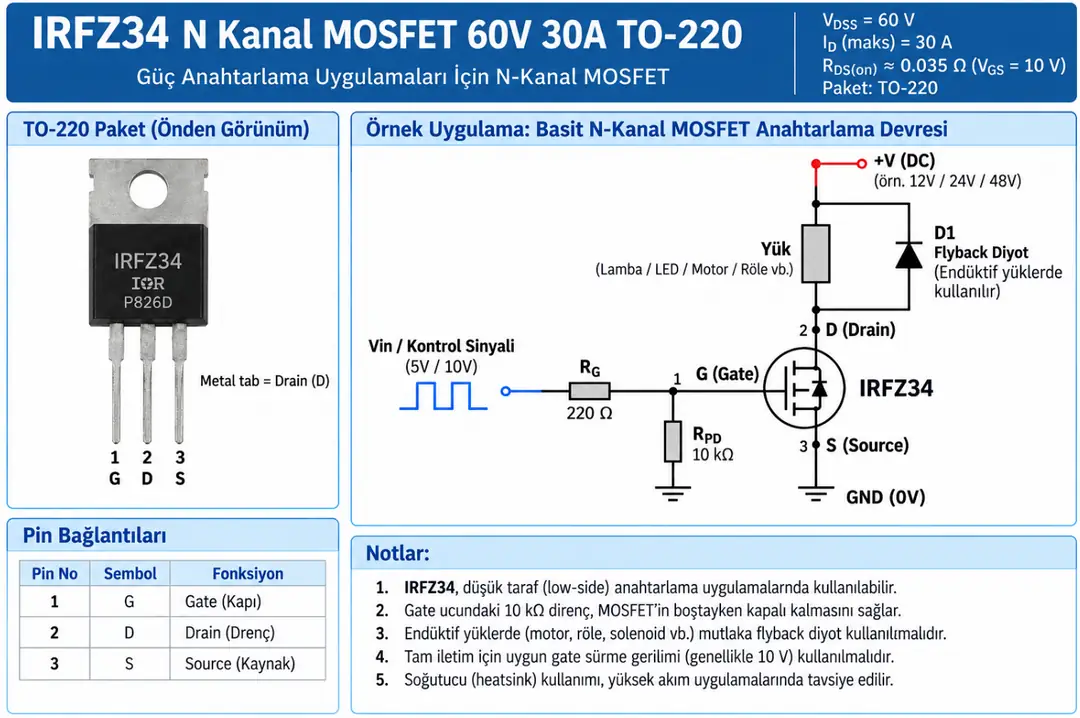

IRFZ34 Pin Dizilimi ve Örnek Anahtarlama Devresi

IRFZ34, TO-220 kılıfta 3 bacaklı bir güç MOSFET'tir. Komponent üzerindeki yazılar kullanıcıya bakacak şekilde önden tutulduğunda pinler soldan sağa Gate, Drain ve Source şeklindedir.

• Pin 1 – Gate (G): MOSFET'in açılıp kapanmasını kontrol eden giriş terminalidir
• Pin 2 – Drain (D): Yük akımının geçtiği güç terminalidir
• Pin 3 – Source (S): Low-side uygulamalarda genellikle GND hattına bağlanır
• Metal Tab: Elektriksel olarak Drain terminaline bağlıdır

Çalışma Prensibi

IRFZ34'ün Gate ve Source terminalleri arasına yeterli pozitif gerilim uygulandığında Drain ile Source arasında iletim kanalı oluşur. Böylece Gate terminalinden çok düşük kontrol akımı kullanılarak daha yüksek akımlı yükler elektronik olarak kontrol edilebilir.

Low-side bağlantıda Source terminali GND hattına, Drain terminali ise yükün negatif tarafına bağlanır. Yükün diğer ucu pozitif besleme hattına bağlanır. Gate'e uygun kontrol gerilimi uygulandığında MOSFET açılır ve yük üzerinden akım geçer.

Gate Gerilimi ve Tam İletim

IRFZ34 için Gate Threshold gerilimi 2V ile 4V arasındadır. Ancak bu değer MOSFET'in tam olarak açıldığı gerilim değildir; yalnızca düşük seviyede akım iletiminin başladığı eşik noktayı ifade eder.

IRFZ34 logic-level MOSFET değildir. Maksimum 0.05Ω RDS(on) değeri VGS=10V koşulunda elde edilir. Bu nedenle özellikle yüksek akım uygulamalarında Gate'in yaklaşık 10V seviyesinde sürülmesi daha uygundur.

5V kontrol sinyali ile MOSFET iletime geçebilir; ancak düşük açık durum direncinin tam olarak sağlanması garanti edilmez. Bu durum yüksek akım altında daha fazla gerilim düşümüne ve ısınmaya neden olabilir.

220Ω Gate Direncinin Görevi

Görselde kontrol sinyali ile Gate terminali arasında 220Ω seri direnç bulunmaktadır. MOSFET Gate yapısı kapasitif olduğu için açılma ve kapanma anlarında kısa süreli şarj ve deşarj akımları oluşur.

Bu seri direnç ani akımları sınırlandırmaya, yüksek frekanslı salınımları azaltmaya ve kontrol devresinin korunmasına yardımcı olur. Uygun direnç değeri uygulamaya göre değişebilir.

10kΩ Gate Pull-Down Direnci

Gate ile Source arasındaki 10kΩ pull-down direnç, kontrol sinyali bağlı değilken Gate'in boşta kalmasını önler. Böylece MOSFET'in istemsiz şekilde iletime geçme ihtimali azaltılır.

Özellikle mikrodenetleyicinin açılış sırasında yüksek empedans durumunda olduğu devrelerde Gate pull-down direnci, MOSFET'in varsayılan olarak kapalı kalmasına yardımcı olur.

RDS(on) ve Güç Kaybı

IRFZ34 için maksimum Drain-Source açık durum direnci VGS=10V koşulunda 0.05Ω'dur. MOSFET üzerinden akım geçtiğinde bu direnç üzerinde güç kaybı oluşur ve bu güç ısıya dönüşür.

Yaklaşık iletim kaybı aşağıdaki formülle hesaplanabilir:

P ≈ I² × RDS(on)

Örneğin MOSFET üzerinden 10A akım geçerken RDS(on) değeri 0.05Ω kabul edilirse:

P ≈ 10² × 0.05 = 5W

yaklaşık iletim kaybı oluşur. Akım yükseldikçe ve MOSFET sıcaklığı arttıkça bu kayıp da artabilir. Bu nedenle yüksek akımlı uygulamalarda uygun soğutma önemlidir.

30A Drain Akımı ve Soğutma

IRFZ34 için belirtilen 30A sürekli Drain akımı değeri, belirli test koşullarında ve kasa sıcaklığı kontrol altında tutulurken geçerlidir. Bu değer MOSFET'in her koşulda ve soğutucusuz şekilde sürekli 30A taşıyabileceği anlamına gelmez.

Gerçek uygulamadaki güvenli akım değeri; soğutucu kullanımı, ortam sıcaklığı, PCB bakır kalınlığı, bağlantı kabloları, duty cycle ve MOSFET üzerindeki toplam güç kaybına göre belirlenmelidir.

60V Drain-Source Gerilim Dayanımı

IRFZ34'ün maksimum Drain-Source gerilim dayanımı 60V'tur. Bu nedenle özellikle 12V ve 24V sınıfındaki DC güç sistemlerinde kullanıma uygundur.

60V değeri mutlak maksimum sınırdır. Motor, röle, solenoid ve benzeri endüktif yüklerde anahtarlama sırasında kısa süreli gerilim darbeleri oluşabileceğinden uygun koruma elemanları kullanılması tavsiye edilir.

Flyback Diyot Kullanımı

Görselde motor gibi endüktif yükler için flyback diyotu gösterilmektedir. MOSFET kapandığında endüktif yük üzerinde oluşabilecek ters gerilim darbeleri MOSFET'in zarar görmesine neden olabilir.

Flyback diyotu bu enerjinin güvenli şekilde dolaşmasına yardımcı olarak MOSFET üzerindeki gerilim darbesini sınırlar. Kullanılacak diyotun akım ve ters gerilim kapasitesi yüke uygun seçilmelidir.

PWM ile Kontrol

IRFZ34 hızlı anahtarlama özelliği sayesinde PWM kontrollü uygulamalarda kullanılabilir. DC motor hız kontrolü, LED parlaklık ayarı ve farklı DC güç uygulamalarında MOSFET hızlı şekilde açılıp kapatılabilir.

Yüksek frekanslı uygulamalarda anahtarlama kayıplarını azaltmak için uygun bir Gate sürücü devresi kullanılması daha verimli sonuç verebilir.

Mikrodenetleyici ile Kullanım

IRFZ34, Arduino, STM32, ESP32 ve benzeri mikrodenetleyici tabanlı devrelerde yük anahtarlama elemanı olarak kullanılabilir. Ancak IRFZ34 logic-level MOSFET olmadığı için özellikle 3.3V Gate sürüşünde yüksek akımlı uygulamalarda tam verimli çalışmayabilir.

Daha verimli ve düşük ısınmalı çalışma için Gate'in uygun bir MOSFET sürücü ile yaklaşık 10V seviyesinde sürülmesi tercih edilmelidir.

Dahili Body Diyot

IRFZ34 içerisinde MOSFET yapısına bağlı dahili body diyot bulunur. Bu diyot belirli ters akım koşullarında akım yolu oluşturabilir.

Ancak motor ve solenoid gibi endüktif yüklerde yalnızca dahili body diyoda güvenilmemeli, uygulamanın gereksinimine göre harici koruma elemanları kullanılmalıdır.

TO-220 Kılıf ve Soğutucu Kullanımı

IRFZ34 TO-220 kılıfa sahiptir. Metal tab yapısı sayesinde MOSFET üzerinde oluşan ısı uygun bir harici soğutucuya aktarılabilir.

Metal tab elektriksel olarak Drain terminaline bağlıdır. Aynı soğutucu üzerinde birden fazla güç elemanı kullanılacaksa elektriksel izolasyon gerekip gerekmediği kontrol edilmelidir.

Devre Tasarımında Dikkat Edilmesi Gerekenler

• Pin 1 Gate, Pin 2 Drain ve Pin 3 Source bağlantısı doğru yapılmalıdır
• Metal tabın elektriksel olarak Drain terminaline bağlı olduğu dikkate alınmalıdır
• Gate-Source gerilimi ±20V maksimum sınırını aşmamalıdır
• Drain-Source gerilimi 60V maksimum sınırını aşmamalıdır
• Yüksek akımlı Drain ve Source yolları yeterli genişlikte tasarlanmalıdır
• Gate terminalinin boşta kalmasını önlemek için pull-down direnci kullanılmalıdır
• Yüksek akımlarda uygun Gate sürme gerilimi tercih edilmelidir
• Güç kaybı hesaplanmalı ve gerekirse TO-220 soğutucu kullanılmalıdır
• Endüktif yüklerde uygun flyback diyotu, TVS veya snubber koruması uygulanmalıdır
• Yüksek frekanslı PWM uygulamalarında uygun Gate sürücüsü tercih edilmelidir

Kullanım Alanları

• DC yük anahtarlama devreleri
• DC motor sürücüleri
• PWM motor hız kontrolü
• LED ve aydınlatma güç kontrolü
• Röle ve solenoid sürücü devreleri
• 12V ve 24V güç sistemleri
• DC-DC dönüştürücüler
• Anahtarlamalı güç kaynakları
• İnverter güç katları
• Robotik güç uygulamaları
• Endüstriyel DC güç kontrol sistemleri
• Mikrodenetleyici kontrollü yük sürme devreleri
• Elektronik anahtar uygulamaları
• Elektronik eğitim ve deney projeleri

Paket İçeriği

• 1 Adet IRFZ34 N Kanal MOSFET 60V 30A TO-220
