BF245A N-Kanal JFET Transistör – TO-92

BF245A, yüksek giriş empedansına sahip N-kanal depletion tipi bir JFET transistördür. Gate bacağına uygulanan gerilimle drain ve source arasındaki akımın kontrol edilmesini sağlar.

Küçük seviyeli analog sinyallerin yükseltilmesi, ses ön yükselteçleri, sensör giriş devreleri, osilatörler ve yüksek frekanslı sinyal uygulamalarında kullanılabilir. TO-92 bacaklı paket yapısı breadboard, pertinaks ve baskı devre kartlarında kullanıma uygundur.

Teknik Özellikler

• Ürün Kodu: BF245A
• Transistör Tipi: N-Kanal JFET
• Çalışma Yapısı: Depletion tipi
• Drain-Source Gerilimi (VDS): ±30V
• Drain-Gate Gerilimi (VDG): 30V
• Gate-Source Gerilimi (VGS): 30V
• Maksimum Drain Akımı: 100mA
• Maksimum İleri Yönlü Gate Akımı: 10mA
• Sıfır Gate Gerilimindeki Drain Akımı (IDSS): 2–6,5mA
• Toplam Güç Dağılımı: 350mW, 25°C ortam sıcaklığında
• İleri Transfer Admitansı: 3–6,5mS, belirtilen ölçüm koşullarında
• Tipik Giriş Kapasitansı: 3pF
• Tipik Kesim Frekansı: 700MHz, belirtilen ölçüm koşullarında
• Paket Tipi: TO-92 / TO-226AA
• Montaj Tipi: Bacaklı
• Bacak Sayısı: 3

BF245A Bacak Yapısı

BF245A; gate, source ve drain olmak üzere üç bağlantı bacağına sahiptir. JFET yapısı ve bacak görevleri, standart BJT transistörlerde bulunan beyz, kolektör ve emetör bağlantılarından farklıdır.

• 1. Bacak – Gate (G): Drain-source akımını kontrol eden giriş bacağıdır. Çok düşük gate akımı sayesinde yüksek giriş empedansı sağlar.
• 2. Bacak – Source (S): JFET kanalının source bağlantısıdır. Kendinden kutuplamalı yükselteç devrelerinde genellikle source direnci üzerinden GND hattına bağlanır.
• 3. Bacak – Drain (D): Yükseltilen çıkış sinyalinin alındığı akım yolu bağlantısıdır. Ortak source yükselteçlerinde drain direnci üzerinden pozitif beslemeye bağlanabilir.

Verilen onsemi BF245A datasheet’inde bacak sıralaması 1: Gate, 2: Source ve 3: Drain şeklindedir. Farklı üreticilere ait BF245A ürünlerinde gövde görünümü veya pin dizilimi değişebileceğinden bağlantı öncesinde kullanılan ürünün datasheet’i kontrol edilmelidir.

N-Kanal JFET Nasıl Çalışır?

BF245A, depletion tipi bir JFET olduğu için gate ile source arasında sıfır gerilim bulunduğunda drain-source kanalından belirli miktarda akım geçirebilir. Gate gerilimi source bacağına göre negatif yönde değiştirildiğinde kanal daralır ve drain akımı azalır.

JFET’in gate girişinden çok düşük akım geçtiği için bağlı sinyal kaynağı fazla yüklenmez. Bu özellik BF245A’yı mikrofon, sensör ve düşük seviyeli analog sinyal girişlerinde kullanılabilecek bir eleman hâline getirir.

Bağlantı ve Kullanım

• Gate, source ve drain bacakları bağlantı öncesinde kontrol edilmelidir
• Gate bacağı doğrudan yüksek gerilimli bir kaynağa bağlanmamalıdır
• Gate girişinde uygun kutuplama veya referans direnci kullanılmalıdır
• Source direnci JFET’in çalışma noktasını belirlemek için kullanılabilir
• Drain direnci drain akımındaki değişimi çıkış gerilimine dönüştürür
• Giriş ve çıkışta DC gerilimi engellemek için kuplaj kondansatörü kullanılabilir
• JFET elemanları statik elektriğe karşı dikkatli şekilde tutulmalıdır
• Devre değerleri BF245A’nın IDSS aralığına ve uygulamaya göre ayarlanmalıdır
• Gerilim, akım ve güç sınırları aşılmamalıdır

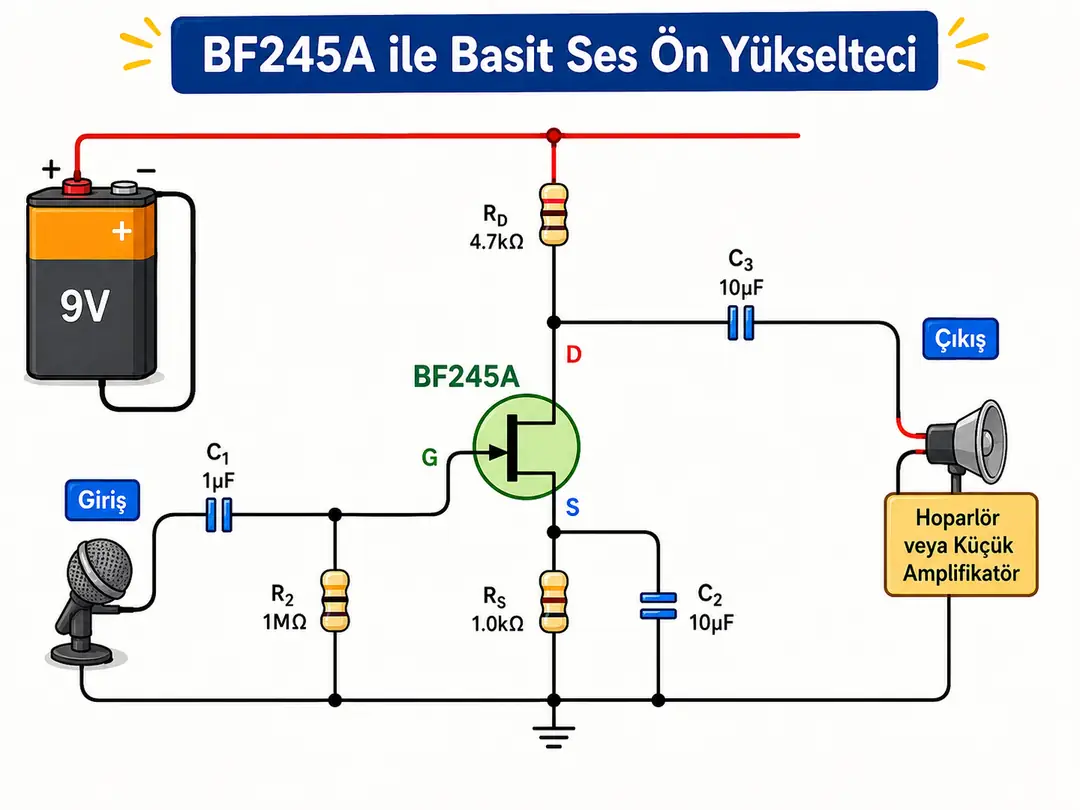

BF245A ile Basit Ses Ön Yükselteci

Bu uygulamada BF245A ortak source bağlantısında küçük sinyal yükselteci olarak kullanılır. Mikrofon veya uygun bir ses kaynağından gelen düşük seviyeli sinyal, C1 giriş kondansatörü üzerinden gate bacağına aktarılır.

Gate ile GND arasındaki 1MΩ direnç gate bacağının referans gerilimini belirler. Source bacağındaki direnç, BF245A’nın kendinden kutuplama yöntemiyle uygun çalışma noktasına gelmesini sağlar.

Drain akımında oluşan değişimler, drain bacağındaki 4,7kΩ direnç üzerinde yükseltilmiş bir gerilim sinyaline dönüşür. Bu sinyal C3 çıkış kondansatörü üzerinden devrenin çıkışına aktarılır.

• C1 kondansatörü giriş sinyalini aktarırken DC gerilimi engeller
• 1MΩ gate direnci yüksek giriş empedansının korunmasına yardımcı olur
• Source direnci JFET’in çalışma akımını ve kutuplama noktasını belirler
• C2 kondansatörü source direncini AC sinyaller açısından köprüleyerek kazancı artırabilir
• Drain direnci akım değişimini çıkış gerilimine dönüştürür
• C3 kondansatörü yükseltilmiş ses sinyalini sonraki devre katına aktarır

BF245A doğrudan bir hoparlörü sürmek için uygun değildir. Görseldeki çıkış, küçük bir ses amplifikatörünün girişine veya başka bir yükselteç katına bağlanmalıdır. Mikrofon türüne göre ayrıca mikrofon kutuplama devresi gerekebilir.

Kullanım Alanları

• Ses ön yükselteci devreleri
• Mikrofon sinyal yükseltme uygulamaları
• Yüksek giriş empedanslı sensör devreleri
• Analog sinyal yükseltme katları
• Sinyal tamponlama uygulamaları
• Osilatör devreleri
• VHF ve UHF yükselteç devreleri
• Elektronik ölçüm devrelerinin giriş katları
• Elektronik eğitim ve deney uygulamaları
• Prototipleme ve elektronik onarım çalışmaları

Ek Bilgiler

• BF245A, N-kanal depletion tipi bir JFET transistördür
• BF245A, BJT transistörlerden farklı olarak gerilim kontrollü çalışır
• Yüksek giriş empedansı sayesinde bağlı sinyal kaynağından çok düşük gate akımı çeker
• BF245A’nın IDSS değeri 2–6,5mA aralığındadır
• 100mA değeri mutlak maksimum drain akımıdır ve normal çalışma akımı olarak değerlendirilmemelidir
• 10mA değeri maksimum ileri yönlü gate akımıdır
• 350mW güç değeri 25°C ortam sıcaklığı için verilen mutlak maksimum sınırdır
• Ürün TO-18 metal paket değil, TO-92 plastik pakettir
• Ürün üzerindeki marka ve işaretleme üretim partisine göre farklılık gösterebilir
• Gövde görünümü ve bacak biçimi üreticiye göre değişebilir
• Bağlantı yapılmadan önce üreticiye ait pin dizilimi kontrol edilmelidir

Ürün Datasheet

BF245A Datasheet

Paket İçeriği

• 1 Adet BF245A N-Kanal JFET Transistör – TO-92
