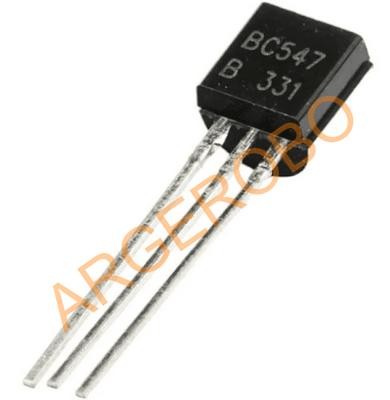

BC547 NPN BJT Transistör – TO-92

BC547, küçük sinyal yükseltme ve düşük akımlı anahtarlama uygulamalarında kullanılan genel amaçlı NPN tipi bir BJT transistördür. Beyz bacağına uygulanan küçük bir kontrol akımıyla kolektör ve emetör arasındaki daha yüksek akım yolunun kontrol edilmesini sağlar.

TO-92 bacaklı paket yapısına sahip olan BC547; LED kontrolü, sensör çıkışları, buzzer sürme, küçük sinyal yükseltme ve elektronik eğitim devrelerinde kullanılabilir. Breadboard, pertinaks ve baskı devre kartlarına monte edilebilir.

Teknik Özellikler

• Ürün Kodu: BC547
• Transistör Tipi: NPN BJT
• Yarı İletken Yapısı: Silikon
• Kolektör-Emetör Gerilimi (VCEO): 45V
• Kolektör-Emetör Gerilimi (VCES): 50V
• Kolektör-Beyz Gerilimi (VCBO): 50V
• Emetör-Beyz Gerilimi (VEBO): 6V
• Maksimum Sürekli Kolektör Akımı: 100mA
• Tepe Kolektör Akımı: 200mA
• Toplam Güç Dağılımı: 500mW, 25°C ortam sıcaklığında
• DC Akım Kazancı (hFE): BC547B için en az 200, belirtilen ölçüm koşullarında
• Geçiş Frekansı: Tipik 300MHz, belirtilen ölçüm koşullarında
• Paket Tipi: TO-92
• Montaj Tipi: Bacaklı
• Bacak Sayısı: 3

BC547 Bacak Yapısı

BC547 transistör; kolektör, beyz ve emetör olmak üzere üç bağlantı bacağına sahiptir. Transistörün doğru çalışabilmesi için her bacağın devrede uygun noktaya bağlanması gerekir.

• 1. Bacak – Kolektör (Collector – C): Kontrol edilecek yükün akım yoluna bağlanan bacaktır. LED, buzzer veya başka bir yük üzerinden gelen akım kolektör bacağına ulaşır.
• 2. Bacak – Beyz (Base – B): Transistörü iletime veya kesime geçiren kontrol bacağıdır. Beyz akımı uygun değerde seri bir dirençle sınırlandırılmalıdır.
• 3. Bacak – Emetör (Emitter – E): Akımın transistörden çıktığı bacaktır. NPN anahtarlama devrelerinde çoğunlukla GND hattına bağlanır.

Verilen BC547B datasheet’inde bacak numaraları 1: Kolektör, 2: Beyz ve 3: Emetör şeklindedir. Farklı üreticilere ait BC547 transistörlerde gövde görünümü veya pin dizilimi değişebileceğinden bağlantı öncesinde kullanılan ürünün datasheet’i kontrol edilmelidir.

NPN Transistör Nasıl Çalışır?

BC547’nin emetör bacağı GND hattına bağlandığında, transistörün kapalı kalması için beyz akımının kesilmiş olması gerekir. Beyz bacağına uygun değerde bir direnç üzerinden kontrol akımı uygulandığında transistör iletime geçer.

Transistör iletime geçtiğinde kolektör ile emetör arasındaki akım yolu açılır. Pozitif beslemeden yüke, kolektöre, emetöre ve GND hattına doğru akım geçer. Beyz akımı kesildiğinde transistör kapanır ve yük üzerinden geçen akım durur.

Bağlantı ve Kullanım

• NPN anahtarlama devrelerinde emetör çoğunlukla GND hattına bağlanır
• Yük genellikle pozitif besleme ile kolektör bacağı arasına bağlanır
• Beyz bacağına seri akım sınırlama direnci bağlanmalıdır
• Beyz bacağı doğrudan besleme hattına veya mikrodenetleyici çıkışına bağlanmamalıdır
• LED kullanımında LED’e seri akım sınırlama direnci eklenmelidir
• Mikrodenetleyiciyle kullanımda devrelerin GND hatları ortaklanmalıdır
• Röle gibi endüktif yüklerde uygun ters gerilim koruma diyodu kullanılmalıdır
• Transistörün 100mA sürekli kolektör akımı sınırı aşılmamalıdır
• Gerilim, akım ve güç sınırları birlikte değerlendirilmelidir
• Bağlantı yapılmadan önce bacak sıralaması kontrol edilmelidir

NPN Transistör ile LED Anahtarlama Uygulaması

Butona basıldığında küçük bir akım, beyz direnci üzerinden BC547’nin beyz bacağına ulaşır. Beyz akımının oluşmasıyla transistör iletime geçer ve kolektör ile emetör arasındaki akım yolu açılır.

Akım yolunun açılmasıyla LED üzerinden akım geçer ve LED yanar. Buton bırakıldığında beyz akımı kesilir, transistör kapanır ve LED söner.

• Beyz direnci, BC547’nin beyz bacağına giden akımı sınırlandırır
• LED direnci, LED üzerinden geçen akımı sınırlandırarak LED’i korur
• BC547, düşük akımlı kontrol sinyaliyle LED akımını açıp kapatır
• NPN transistör, yükün GND bağlantısını elektronik olarak anahtarlar

Aynı anahtarlama mantığıyla BC547’nin teknik sınırlarını aşmayan buzzer ve düşük akımlı yükler kontrol edilebilir. Röle gibi endüktif yüklerde transistörü ters gerilim darbelerinden korumak için uygun bir koruma diyodu kullanılmalıdır.

Kullanım Alanları

• LED anahtarlama devreleri
• Küçük sinyal yükseltme uygulamaları
• Ses yükselteçlerinin sürücü ve giriş katları
• Sensör çıkış kontrol devreleri
• Arduino ve mikrodenetleyici projeleri
• Buzzer kontrol devreleri
• Darbe ve anahtarlama uygulamaları
• Sinyal işleme devreleri
• Elektronik eğitim ve deney uygulamaları
• Prototipleme ve elektronik onarım çalışmaları

Ek Bilgiler

• BC547, NPN tipi genel amaçlı bir bipolar transistördür
• Beyz akımı kesildiğinde kolektör-emetör akım yolu kapanır
• 100mA değeri mutlak maksimum sürekli kolektör akımıdır ve normal çalışma akımı olarak değerlendirilmemelidir
• Pratik yük akımı; beyz sürme akımına, ortam sıcaklığına, güç dağılımına ve devre koşullarına bağlıdır
• DC akım kazancı BC547A, BC547B ve BC547C gibi kazanç sınıflarına göre değişebilir
• Verilen datasheet BC547B varyantına aittir
• Ürün üzerindeki marka, ek kod ve kazanç sınıfı üretim partisine göre değişebilir
• Gövde görünümü ve bacak biçimi üreticiye göre farklılık gösterebilir
• Bağlantı yapılmadan önce ürünün pin dizilimi kontrol edilmelidir

Ürün Datasheet

BC547 Datasheet

Paket İçeriği

• 1 Adet BC547 NPN BJT Transistör – TO-92
