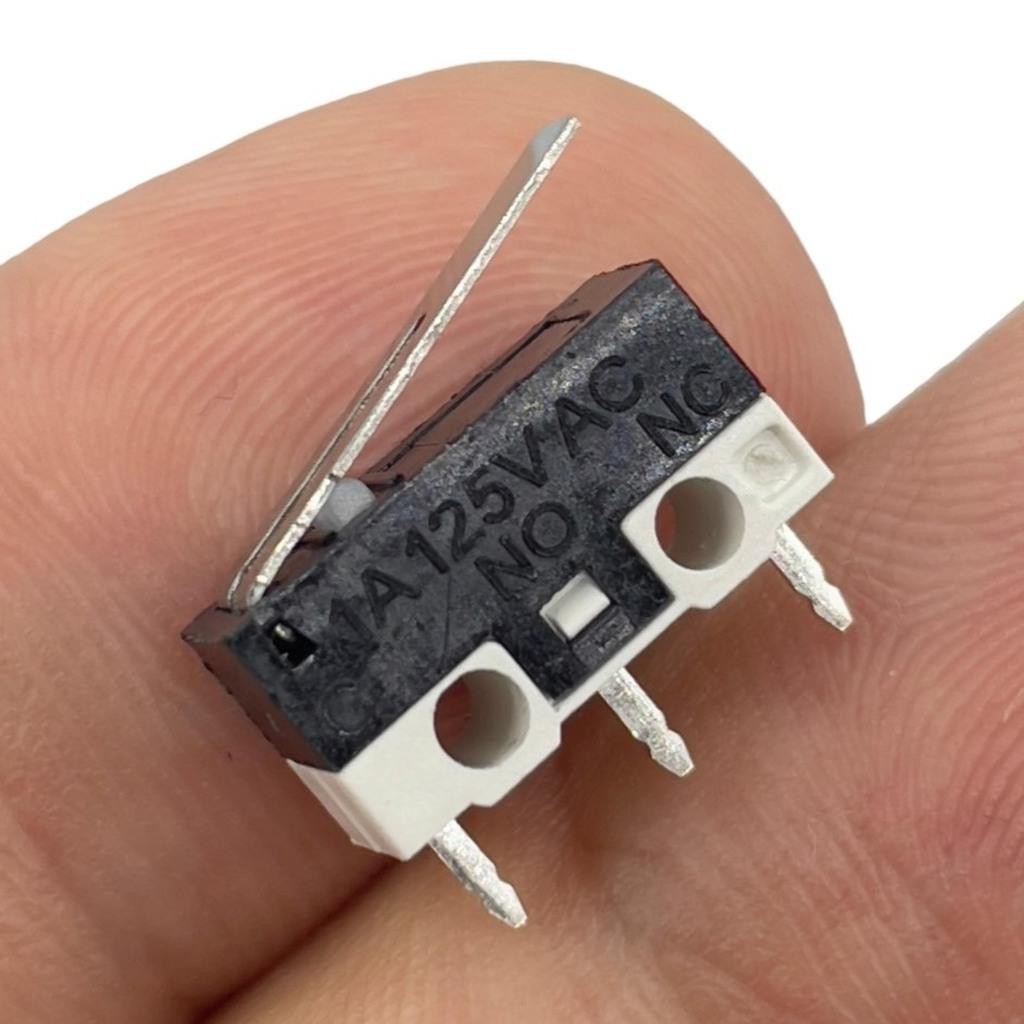

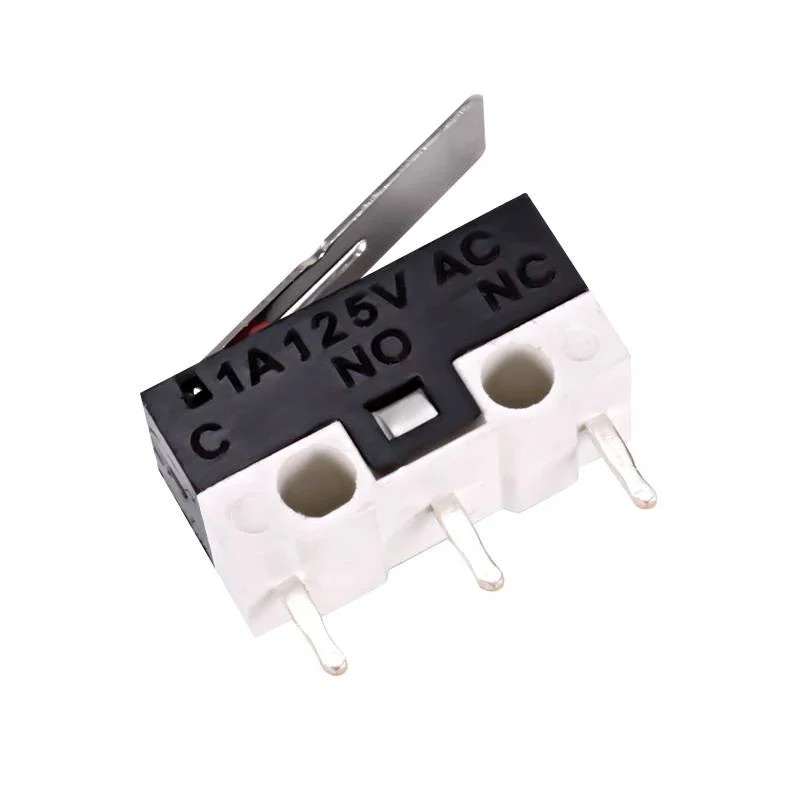

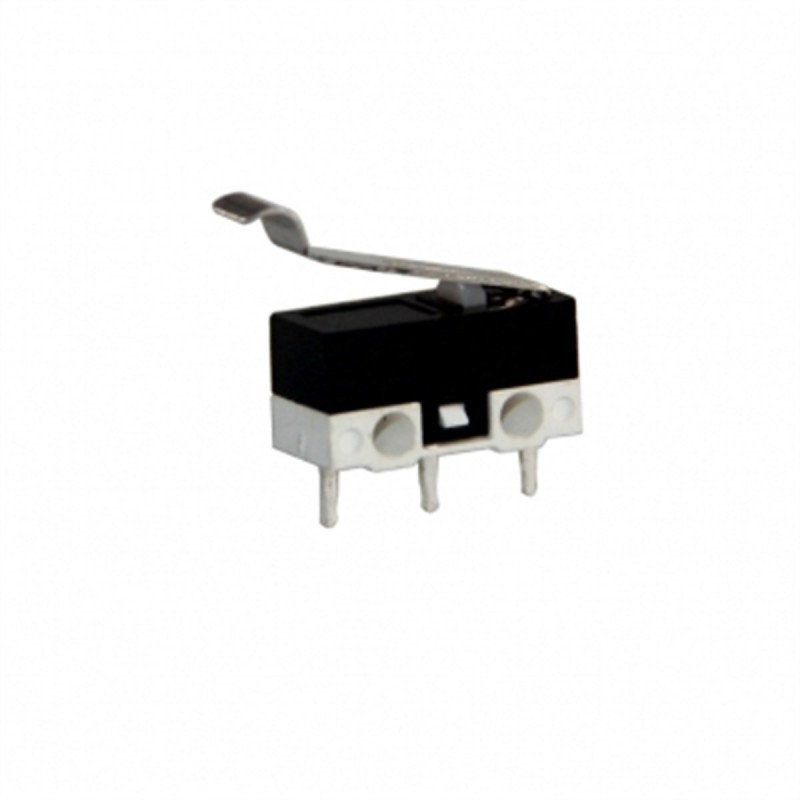

IC-162 KW10-Z1P Mini Paletli Micro Switch – 1A 125V Limit Anahtarı

IC-162 KW10-Z1P, mekanik hareketin algılanması ve devreler arasında anahtarlama yapılması için kullanılan mini paletli micro switch modelidir. COM, NC ve NO olmak üzere 3 bağlantı terminaline sahiptir. Palet mekanizmasına basıldığında kontak konumu değişerek ortak terminal NC hattından NO hattına geçer.

Teknik Özellikler

• Model: IC-162 / KW10-Z1P
• Anahtar Tipi: Mini Micro Switch
• Mekanizma: Paletli
• Pin Sayısı: 3
• Terminal Yapısı: COM / NC / NO
• Kontak Yapısı: Değiştirici kontak
• Elektriksel Değer: 1A 125V
• Çalışma Tipi: Mekanik tetiklemeli
• Limit ve konum algılama uygulamalarına uygun

Çalışma Yapısı

IC-162 üzerinde bulunan üç terminal farklı görevlerde kullanılır:

• COM: Ortak bağlantı terminalidir
• NC (Normally Closed): Anahtar tetiklenmemişken COM ile bağlantılıdır
• NO (Normally Open): Anahtar tetiklendiğinde COM ile bağlantı kurar

Palete basılmadığında COM ve NC terminalleri arasında bağlantı bulunur. Palete basıldığında bu bağlantı kesilir ve COM ile NO terminalleri birbirine bağlanır.

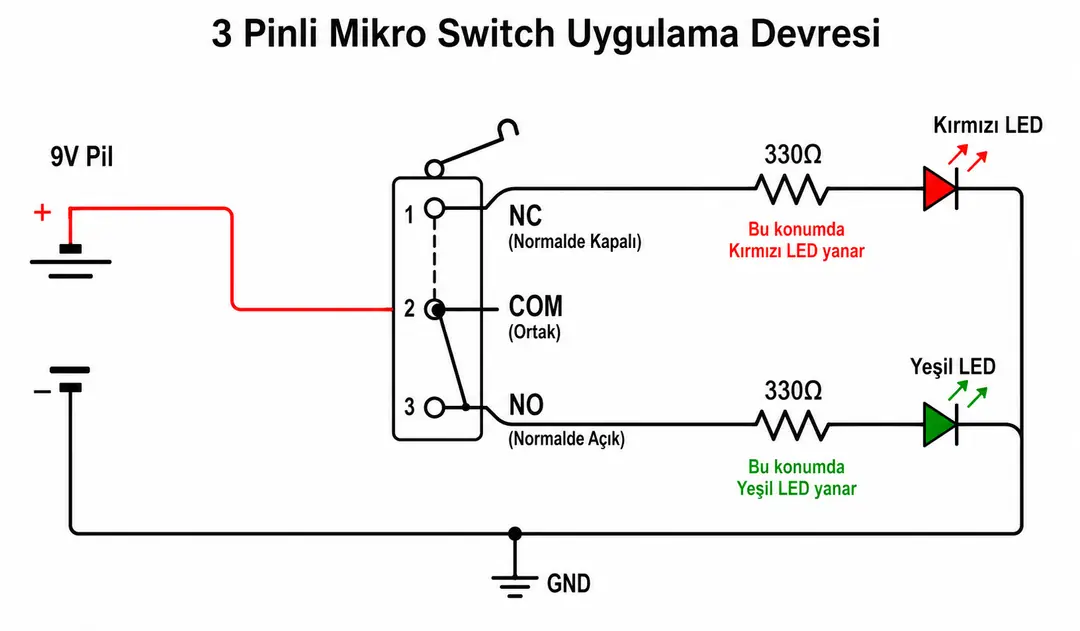

3 Pin Micro Switch Uygulama Devresi

Görselde micro switch üzerindeki 3 terminalin tamamının kullanıldığı basit bir LED seçim devresi gösterilmektedir.

9V pilin pozitif (+) ucu COM terminaline bağlanmıştır. NC terminali 330Ω direnç üzerinden kırmızı LED'e, NO terminali ise ayrı bir 330Ω direnç üzerinden yeşil LED'e bağlanmıştır. LED'lerin diğer uçları pilin negatif (-) hattında birleştirilerek devre tamamlanmıştır.

• Palete basılmadığında: COM ile NC bağlantılıdır ve kırmızı LED yanar.
• Palete basıldığında: COM-NC bağlantısı kesilir, COM ile NO bağlanır ve yeşil LED yanar.
• Palet bırakıldığında anahtar tekrar başlangıç durumuna döner.

Bu çalışma mantığı sayesinde micro switch yalnızca bir yükü açıp kapatmak için değil, bir mekanik hareket gerçekleştiğinde iki farklı devre durumu arasında geçiş yapmak için de kullanılabilir.

Kullanım Alanları

• Limit switch uygulamaları
• Konum ve hareket algılama sistemleri
• 3D yazıcı ve CNC mekanizmaları
• Robotik projeler
• Kapak ve kapı konum algılama
• Otomasyon sistemleri
• End-stop uygulamaları
• Elektronik deney ve eğitim devreleri

Ek Bilgiler

• COM, NC ve NO olmak üzere üç terminale sahiptir
• Palet sayesinde doğrudan butona basılması gerekmeden mekanik temasla tetiklenebilir
• Tetikleme sona erdiğinde mekanizma başlangıç konumuna geri döner
• Pin bağlantıları devre kurulmadan önce ürün üzerindeki işaretlerden veya multimetre ile kontrol edilmelidir
• Görseldeki 9V LED devresi çalışma prensibini göstermek amacıyla hazırlanmış örnek bir uygulamadır
• Bağlanacak yük anahtarın elektriksel sınırlarını aşmamalıdır

Paket İçeriği

• 1 Adet IC-162 KW10-Z1P Mini Paletli Micro Switch
