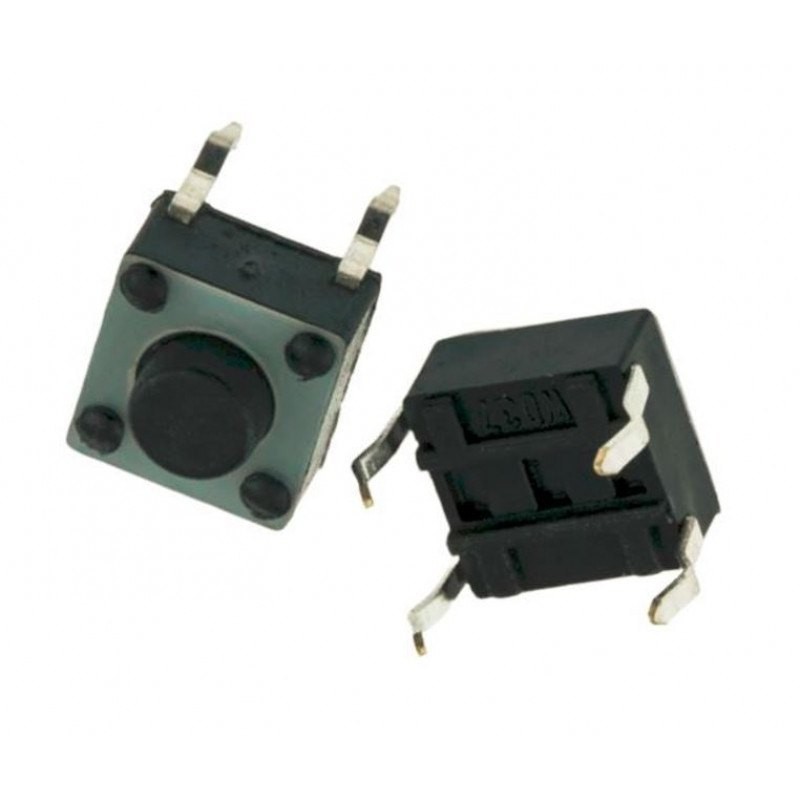

6x6x4.3mm Push Buton – 4 Pin Anlık Basmalı Tact Switch

6x6x4.3mm 4 pin push buton, elektronik devrelerde kullanıcıdan anlık giriş almak için kullanılan küçük boyutlu bir anahtardır. Butona basıldığında kontak kapanır, bırakıldığında tekrar açık konuma döner. Arduino, breadboard, prototip kart ve elektronik kontrol devrelerinde kullanılabilir.

Teknik Özellikler

• Buton Tipi: Push Buton / Tact Switch
• Boyut: 6 x 6 x 4.3mm
• Pin Sayısı: 4
• Çalışma Şekli: Anlık basmalı
• Kontak Yapısı: Normalde Açık (NO)
• Montaj Tipi: THT / Delikli montaj
• Kullanım: Dijital giriş, tetikleme ve kullanıcı kontrolü

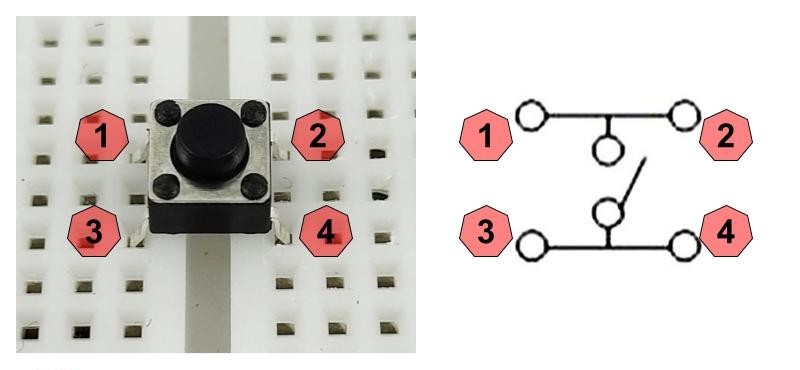

4 Pin Butonun Çalışma Yapısı

4 pinli tact switch üzerinde fiziksel olarak dört bağlantı bacağı bulunmasına rağmen temel olarak iki elektriksel bağlantı noktası şeklinde çalışır. Aynı tarafta bulunan ikişer pin kendi aralarında bağlıdır.

• Bir taraftaki 2 pin: Aynı elektriksel bağlantıyı oluşturur
• Karşı taraftaki 2 pin: İkinci elektriksel bağlantıyı oluşturur
• Buton bırakıldığında: İki taraf arasında bağlantı yoktur
• Butona basıldığında: İki taraf elektriksel olarak birbirine bağlanır
• Buton bağlantısında polarite bulunmaz

Üreticiye göre pin yerleşiminde farklılık olabileceğinden, bağlantı öncesinde multimetrenin süreklilik modu ile pinlerin kontrol edilmesi faydalıdır.

Arduino ile Buton Kontrollü LED Uygulaması

Görseldeki devre mantığı 6x6x4.3mm 4 pin push buton ile uygulanabilir. 4 pinli butonda karşılıklı iki elektriksel taraf kullanılarak Arduino giriş bağlantısı yapılır.

Bu uygulamada butonun bir elektriksel tarafı besleme hattına, karşı tarafı ise Arduino'nun dijital girişine bağlanır. Dijital giriş tarafında kullanılan pull-down direnci, butona basılmadığında giriş pininin kararlı bir LOW seviyesinde kalmasını sağlar.

Butona basıldığında iki taraf arasında temas oluşur ve Arduino giriş durumundaki değişimi algılar. Program içerisindeki koşula göre LED'in bağlı olduğu dijital çıkış aktif edilerek LED yakılabilir.

• 4 Pin Push Buton: Kullanıcıdan anlık giriş almak için kullanılır
• 10kΩ direnç: Dijital girişte pull-down direnci olarak kullanılabilir
• LED seri direnci: LED üzerinden geçen akımı sınırlandırır
• Arduino: Buton durumunu okuyarak LED çıkışını kontrol eder

Breadboard Üzerinde Kullanım

4 pinli tact switch breadboard üzerine yerleştirilirken butonun iki elektriksel tarafının farklı bağlantı hatlarında kalmasına dikkat edilmelidir. Breadboard'un orta kanalını aşacak şekilde yerleştirmek bağlantının daha anlaşılır kurulmasını sağlar.

• Aynı taraftaki iki pin aynı bağlantı noktası olarak kullanılabilir
• Devre bağlantısı butonun iki farklı tarafından alınmalıdır
• Buton basılı tutulduğu sürece kontak kapalı kalır
• Buton bırakıldığında kontak tekrar açılır

Kullanım Alanları

• Arduino ve mikrodenetleyici projeleri
• Buton kontrollü LED devreleri
• Menü ve kullanıcı girişleri
• Reset ve tetikleme devreleri
• Breadboard uygulamaları
• Elektronik eğitim projeleri
• Prototip devreler

Ek Bilgiler

• Bu ürün anlık basmalı butondur; kalıcı aç/kapa anahtarı değildir
• 4 fiziksel bacak bulunmasına rağmen temel anahtarlama iki elektriksel taraf arasında gerçekleşir
• Mikrodenetleyici girişlerinde pull-up veya pull-down bağlantısıyla kullanılabilir
• Ürün görünümü üretim partisine göre küçük farklılıklar gösterebilir

Paket İçeriği

• 1 Adet 6x6x4.3mm 4 Pin Push Buton
