IC-206 10.5x5.9mm 90° Sürgülü Anahtar – 3 Pin ON/OFF Slide Switch

IC-206, elektronik devrelerde açma-kapama veya hat seçimi amacıyla kullanılan 3 pinli sürgülü bir anahtardır. 90 derece bacak yapısı sayesinde PCB üzerine yatay konumda monte edilebilir ve sürgü kısmına kartın kenarından erişilebilir.

Teknik Özellikler

• Model: IC-206
• Anahtar Tipi: Sürgülü Anahtar / Slide Switch
• Gövde Ölçüsü: 10.5 x 5.9mm
• Yaklaşık Yükseklik: 6.5mm
• Pin Sayısı: 3
• Konum Sayısı: 2
• Sürgü Hareket Mesafesi: Yaklaşık 3.2mm
• Sürgü Genişliği: Yaklaşık 3mm
• Pin Aralığı: Yaklaşık 3mm
• Pin Kalınlığı: Yaklaşık 0.8mm
• Montaj Yapısı: 90° açılı
• Montaj Tipi: THT / Delikli PCB montaj

Çalışma Yapısı

IC-206 üzerinde üç bağlantı pini ve iki sabit sürgü konumu bulunur. Sürgünün konumu değiştirilerek ortak bağlantının hangi kontakla birleşeceği kontrol edilir.

• Orta pin genellikle ortak bağlantı olarak kullanılır
• Sürgünün konumuna göre ortak pin yan pinlerden biriyle bağlantı kurar
• Sürgü bırakıldığında seçilen konumda kalır
• Anlık basmalı butonlardan farklı olarak konumunu korur

Pin yapısı üretim modeline göre farklılık gösterebileceğinden devreye bağlamadan önce multimetrenin süreklilik modu ile hangi pinlerin birbirine bağlandığı kontrol edilebilir.

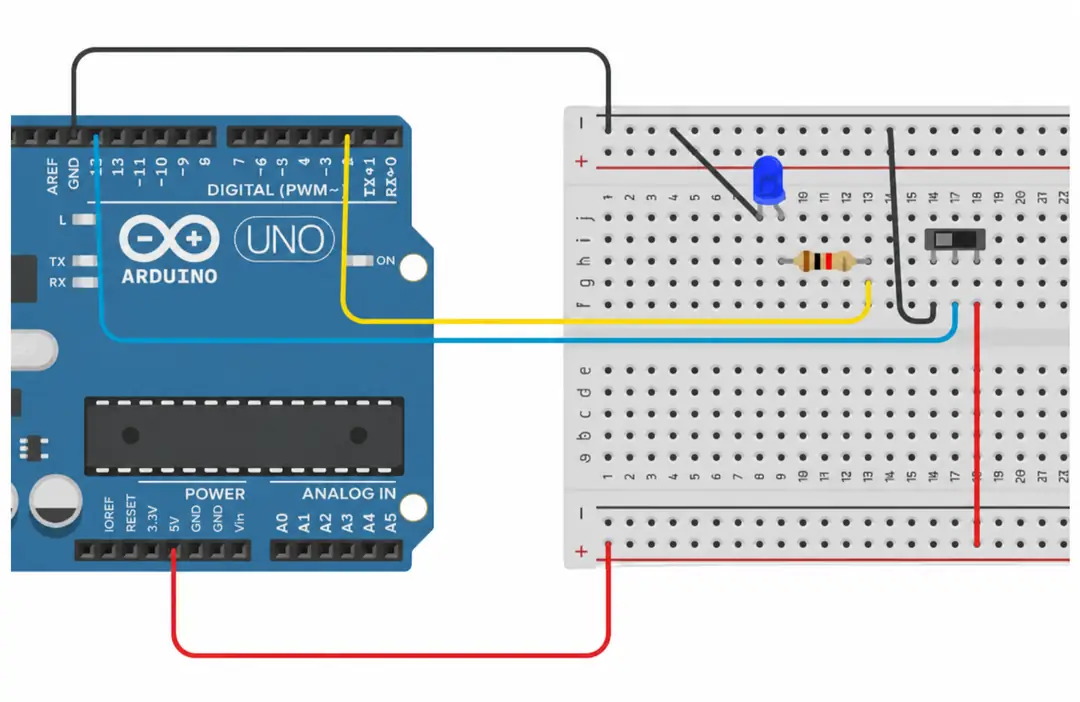

IC-206 Sürgülü Anahtar Uygulaması

IC-206 sürgülü anahtar, devredeki elektriksel bağlantının kullanıcı tarafından iki farklı konum arasında değiştirilmesini sağlar.

Anahtar bir konuma kaydırıldığında ilgili kontak üzerinden bağlantı oluşturulur. Diğer konuma getirildiğinde bağlantı durumu değişir. Bu yapı sayesinde devre beslemesini açıp kapatmak veya uygun bağlantı düzeninde iki farklı hat ya da çalışma modu arasında seçim yapmak mümkündür.

Sürgülü mekanizma seçilen konumu koruduğu için anahtarı sürekli tutmak gerekmez. Bu özellik, pil ile çalışan projelerde, kontrol devrelerinde ve kullanıcı tarafından manuel seçim yapılması gereken uygulamalarda kullanımını kolaylaştırır.

90° Montaj Yapısı

IC-206'nın 90 derece bacak yapısı, anahtarın PCB ve Breadboard üzerine yatay şekilde yerleştirilmesine olanak sağlar. Bu sayede sürgü kısmı kartın kenarına doğru konumlandırılarak kullanıcı erişimi sağlanabilir.

Bağlantı ve Kullanım

• PCB ve Breadboard üzerine lehimlenerek kullanılabilir
• İki sabit sürgü konumu bulunur
• Açma-kapama kontrolünde kullanılabilir
• Uygun bağlantıyla iki farklı hat arasında seçim yapılabilir
• Pin bağlantıları devre kurulmadan önce kontrol edilmelidir
• Bağlanacak yükün gerilim ve akım değerleri anahtarın elektriksel sınırlarına uygun olmalıdır

Kullanım Alanları

• Arduino ve mikrodenetleyici projeleri
• Devre açma-kapama uygulamaları
• Pil ile çalışan elektronik projeler
• Mod ve fonksiyon seçimi
• Prototip ve deney devreleri
• PCB tabanlı elektronik uygulamalar

Ek Bilgiler

• Bu ürün anlık basmalı buton değildir
• Sürgü seçilen konumda sabit kalır
• 90° ifadesi anahtarın PCB üzerindeki montaj yönünü belirtir
• Elektriksel pin yapısı bağlantı öncesinde kontrol edilmelidir
• Ürün görünümü üretim partisine göre küçük farklılıklar gösterebilir

Paket İçeriği

• 1 Adet IC-206 90° Sürgülü ON/OFF Anahtar
