6x6x4.3mm Push Buton – 2 Pin Anlık Basmalı Mikro Anahtar

6x6x4.3mm 2 pin push buton, elektronik devrelerde kullanıcıdan anlık giriş almak için kullanılan küçük boyutlu bir butondur. Butona basıldığında iki bağlantı pini elektriksel olarak birleşir, buton bırakıldığında bağlantı tekrar kesilir. Breadboard, prototip kart ve elektronik proje uygulamalarında kullanılabilir.

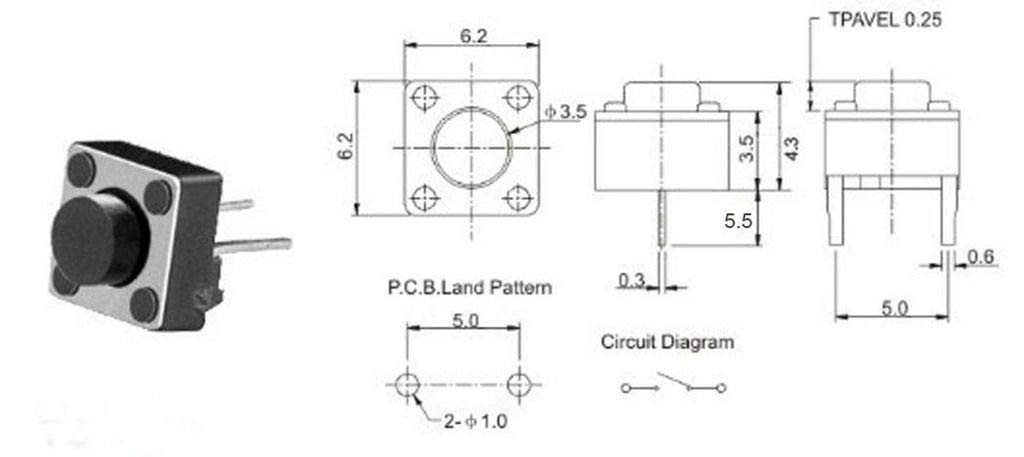

Teknik Özellikler

• Buton Tipi: Push Buton / Tact Switch
• Boyut: 6 x 6 x 4.3mm
• Pin Sayısı: 2
• Çalışma Şekli: Anlık basmalı
• Kontak Yapısı: Normalde Açık (NO)
• Montaj Tipi: THT / Delikli montaj
• Kullanım: Dijital giriş, tetikleme ve kullanıcı kontrolü

2 Pin Butonun Çalışma Yapısı

Buton üzerinde iki elektriksel bağlantı pini bulunur. Normal durumda bu iki pin arasında bağlantı yoktur. Butona basıldığında kontak kapanır ve iki pin birbirine bağlanır.

• Buton bırakıldığında: İki pin arasındaki bağlantı açıktır
• Butona basıldığında: İki pin elektriksel olarak birbirine bağlanır
• Butonun iki pini arasında kutup yönü bulunmaz

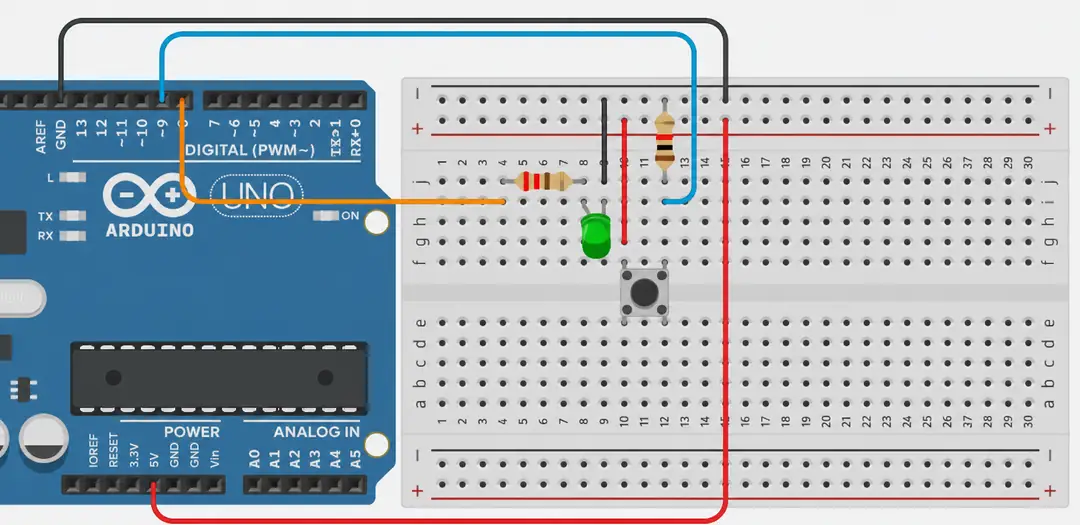

Arduino ile Buton Kontrollü LED Uygulaması

Görseldeki devre mantığı 6x6x4.3mm 2 pin push buton ile uygulanabilir. 2 pinli modelde butonun iki bağlantı ucu doğrudan giriş devresine bağlanır.

Bu uygulamada 2 pinli push butonun bir pini besleme hattına, diğer pini Arduino'nun dijital girişine bağlanır. Dijital giriş tarafında kullanılan pull-down direnci, butona basılmadığında giriş pininin kararlı bir LOW seviyesinde kalmasını sağlar.

Butona basıldığında kontak kapanır ve Arduino giriş pinindeki değişimi algılar. Program içerisindeki koşula göre Arduino LED'in bağlı olduğu dijital çıkışı aktif ederek LED'i yakar. Buton bırakıldığında kontak tekrar açılır ve LED programdaki kontrol mantığına göre söndürülür.

• 2 Pin Push Buton: Kullanıcıdan anlık giriş almak için kullanılır
• 10kΩ direnç: Dijital giriş için pull-down direnci olarak kullanılabilir
• LED seri direnci: LED üzerinden geçen akımı sınırlandırır
• Arduino: Buton durumunu okuyarak LED çıkışını kontrol eder

Bağlantı ve Kullanım

• Butonun iki pini arasında polarite bulunmaz
• Arduino dijital girişlerinde pull-up veya pull-down bağlantısıyla kullanılabilir
• Breadboard üzerinde iki pin farklı elektriksel hatlara yerleştirilmelidir
• Buton basılı tutulduğu sürece kontak kapalı kalır
• Buton bırakıldığında kontak tekrar açılır

Kullanım Alanları

• Arduino ve mikrodenetleyici projeleri
• Buton kontrollü LED devreleri
• Menü ve kullanıcı girişleri
• Reset ve tetikleme devreleri
• Breadboard uygulamaları
• Elektronik eğitim projeleri
• Prototip devreler

Ek Bilgiler

• Bu ürün anlık basmalı butondur; kalıcı aç/kapa anahtarı değildir
• 2 pinli yapı sayesinde bağlantı mantığı basittir
• Mikrodenetleyici girişlerinde kararlı okuma için pull-up veya pull-down bağlantısı kullanılmalıdır
• Ürün görünümü üretim partisine göre küçük farklılıklar gösterebilir

Paket İçeriği

• 1 Adet 6x6x4.3mm 2 Pin Push Buton
