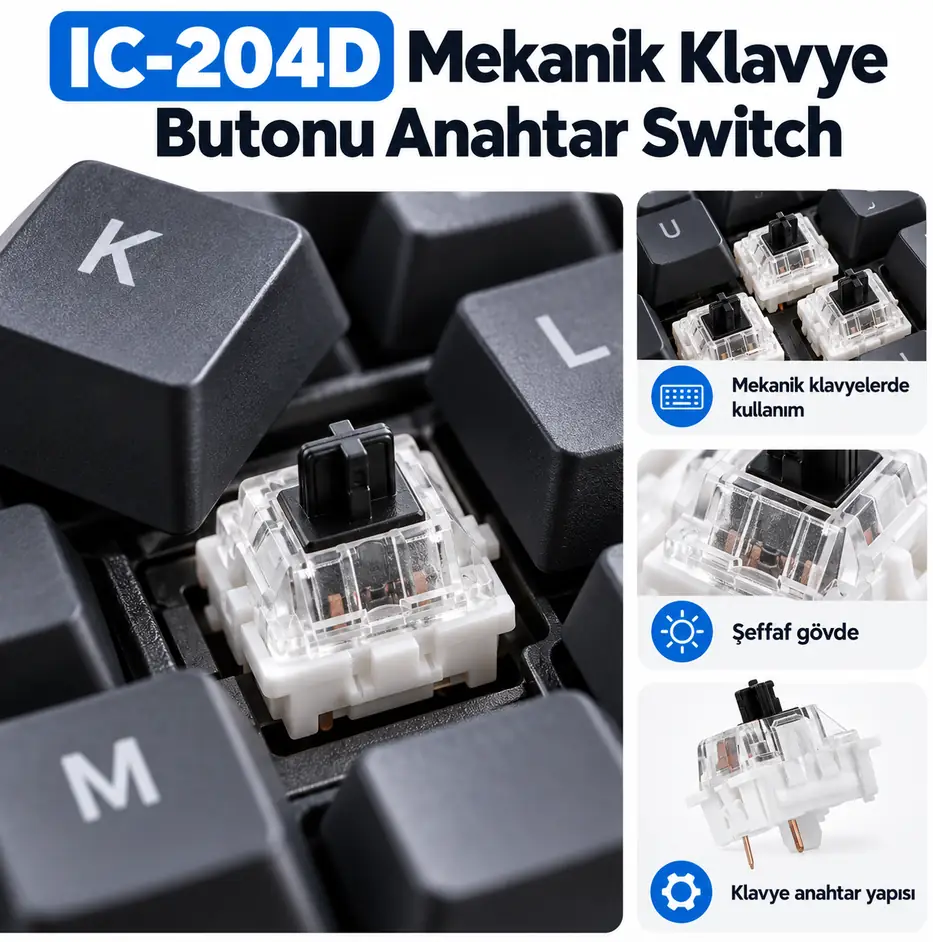

IC-204D Mekanik Klavye Butonu Anahtar Switch

IC-204D Mekanik Klavye Butonu Anahtar Switch; mekanik klavye, özel tuş takımı, kontrol paneli ve elektronik buton uygulamalarında kullanılabilen kompakt mekanik anahtardır. Tuşa basıldığında fiziksel anahtarlama mekanizması üzerinden elektriksel kontak oluşturarak kullanıcı girişinin algılanmasını sağlar.

Şeffaf gövde yapısı ve mekanik anahtar mekanizması sayesinde özel klavye projeleri, makro klavyeler, kontrol cihazları ve DIY elektronik uygulamalarında kullanılabilir. PCB üzerine monte edilerek mikrodenetleyici veya klavye kontrol devresine bağlanabilir.

Teknik Özellikler

• Model: IC-204D
• Ürün Tipi: Mekanik Klavye Butonu / Switch
• Anahtarlama Tipi: Mekanik Tuş Anahtarı
• Gövde Yapısı: Şeffaf Gövde
• Stem / Tuş Mekanizması: Siyah
• Elektrik Bağlantısı: 2 Pin
• Montaj Tipi: PCB Tipi
• Anlık Tuş Algılama Uygulamaları İçin Uygun
• Mekanik Klavye ve Özel Tuş Takımı Projelerinde Kullanılabilir
• Lehimlenebilir Terminal Yapısı

Not: IC-204D adıyla satılan switchlerin basma kuvveti, hareket mesafesi, tuş hissi ve mekanik ömür değerleri üretici ve ürün varyantına göre değişebilir. Bu nedenle bu değerler ürün üzerinde veya üretici dokümanında doğrulanmadan kesin özellik olarak değerlendirilmemelidir.

IC-204D Mekanik Klavye Switchi

Mekanik Anahtar Yapısı

IC-204D, elektronik devrelerde kullanılan klasik membran butonlardan farklı olarak mekanik hareketli bir anahtar sistemine sahiptir. Tuşa basıldığında gövde içerisindeki mekanizma hareket ederek elektriksel kontakların anahtarlanmasını sağlar.

Tuş bırakıldığında mekanizma başlangıç konumuna geri döner. Bu yapı özellikle sık tekrarlanan tuş girişlerinin gerektiği klavye ve kontrol uygulamalarında kullanılabilir.

Şeffaf Gövde

Ürünün şeffaf gövde tasarımı mekanik yapının görünmesini sağlar ve özellikle özel tasarım klavye projelerinde estetik bir görünüm oluşturabilir.

Şeffaf yapı, aydınlatmalı klavye tasarımlarında kullanılan LED uygulamalarına fiziksel olarak elverişli olabilir. Ancak LED bağlantı biçimi kullanılacak PCB ve switch tasarımına göre ayrıca değerlendirilmelidir.

Bağlantı ve Montaj

IC-204D üzerinde elektriksel anahtarlama için kullanılan iki metal terminal bulunur. Bu terminaller uygun PCB üzerindeki bağlantı noktalarına yerleştirilerek lehimlenebilir.

Montaj sırasında switchin PCB yüzeyine düzgün ve dik şekilde oturmasına dikkat edilmelidir. Elektrik bağlantı pinleri zorlanmamalı veya yana doğru fazla bükülmemelidir.

Mikrodenetleyici ile Kullanım

IC-204D yalnızca mekanik bir anahtar görevi görür. Arduino, ESP32, STM32, Raspberry Pi Pico ve benzeri mikrodenetleyicilerle dijital giriş butonu olarak kullanılabilir.

Temel bir mikrodenetleyici bağlantısında switchin bir terminali GPIO girişine, diğer terminali ise kullanılan devre yapısına göre GND veya besleme hattına bağlanabilir.

GPIO girişinin kararsız durumda kalmaması için dahili veya harici pull-up / pull-down direnci kullanılmalıdır.

Arduino ile Kullanım

Arduino projelerinde switch dijital giriş pinlerinden birine bağlanabilir. Arduino'nun dahili pull-up direnci kullanıldığında bağlantı oldukça basitleştirilebilir.

Örneğin bir terminal Arduino GPIO pinine, diğer terminal GND hattına bağlanarak giriş pini yazılım içerisinde INPUT_PULLUP olarak yapılandırılabilir.

Bu bağlantı yönteminde:

• Tuş bırakıldığında giriş genellikle HIGH
• Tuşa basıldığında giriş genellikle LOW

olarak okunur.

Buton Sıçraması / Debounce

Mekanik anahtarlarda kontaklar tuşa basıldığı veya bırakıldığı anda çok kısa süre içerisinde birden fazla kez açılıp kapanabilir. Bu durum elektronik devrelerde contact bounce veya buton sıçraması olarak adlandırılır.

Mikrodenetleyici uygulamalarında tek basışın birden fazla basış olarak algılanmasını önlemek için yazılımsal veya donanımsal debounce yöntemi kullanılabilir.

Özel Mekanik Klavye Projeleri

IC-204D mekanik switch, özel klavye PCB'leri ve tuş takımı tasarımlarında kullanılabilir. Her switch ayrı bir tuş girişini temsil eder.

Çok sayıda switch kullanılan klavyelerde tuşlar satır ve sütunlardan oluşan matris yapısında bağlanarak daha az mikrodenetleyici piniyle kontrol edilebilir.

Makro Klavye Uygulamaları

Az sayıda özel fonksiyon tuşunun gerektiği makro klavye projelerinde kullanılabilir. Mikrodenetleyiciye bağlanan switchlere farklı görevler atanabilir.

Örneğin:

• Program çalıştırma
• Klavye kısayolu gönderme
• Ses açma / kapatma
• Medya kontrolü
• Özel komut çalıştırma
• Oyun içi fonksiyon atama

gibi işlemler gerçekleştirilebilir.

Kontrol Paneli Uygulamaları

Mekanik klavye switchleri yalnızca bilgisayar klavyelerinde değil, elektronik kontrol panellerinde fiziksel kullanıcı girişi oluşturmak amacıyla da kullanılabilir.

Özel kutulara veya PCB'lere yerleştirilerek cihaz fonksiyonlarının kontrol edilmesini sağlayan kompakt buton sistemleri oluşturulabilir.

Klavye Tamiri ve Switch Değişimi

Fiziksel ve elektriksel yapısı uyumlu mekanik klavyelerde arızalanan switchlerin değiştirilmesi için kullanılabilir.

Switch değişimi yapılmadan önce mevcut klavyenin PCB yapısı, switch yuvası, pin yerleşimi ve keycap bağlantı yapısı mutlaka karşılaştırılmalıdır.

Hot-swap desteği bulunmayan klavyelerde switch değişimi için lehim sökme ve yeniden lehimleme işlemi gerekebilir.

Montajda Dikkat Edilmesi Gerekenler

• PCB üzerindeki switch yuvasının fiziksel olarak ürünle uyumlu olduğu kontrol edilmelidir
• Elektrik bağlantı pinleri PCB delikleriyle düzgün hizalanmalıdır
• Switch PCB yüzeyine dik ve tam oturmalıdır
• Lehimleme sırasında plastik gövde uzun süre yüksek sıcaklığa maruz bırakılmamalıdır
• Pinlere aşırı mekanik kuvvet uygulanmamalıdır
• Mikrodenetleyici kullanımında pull-up veya pull-down bağlantısı kullanılmalıdır
• Yazılımda gerekirse debounce uygulanmalıdır
• Klavye tamirinde mevcut switchin mekanik ölçüleri ve pin yerleşimi karşılaştırılmalıdır

Kullanım Alanları

• Mekanik klavye projeleri
• Özel yapım klavyeler
• Makro klavyeler
• Klavye tamiri ve switch değişimi
• Arduino buton projeleri
• ESP32 projeleri
• STM32 uygulamaları
• Oyun kontrol cihazları
• Özel tuş takımları
• Kontrol panelleri
• DIY elektronik projeleri
• Elektronik prototipleme ve eğitim uygulamaları

Paket İçeriği

• 1 Adet IC-204D Mekanik Klavye Butonu Anahtar Switch
