IC-192B Mini Çıt Çıt Deney Anahtarı – ON/OFF Switch

IC-192B mini çıt çıt anahtar, elektrik ve elektronik devrelerde açma-kapama kontrolü yapmak için kullanılan kilitlemeli bir ON/OFF anahtardır. Bir kez basıldığında anahtarlama konumunu korur, tekrar basıldığında diğer konuma geçer. Deney devreleri, eğitim uygulamaları ve düşük voltajlı proje bağlantılarında kullanılabilir.

Teknik Özellikler

• Model: IC-192B
• Anahtar Tipi: Mini Çıt Çıt Anahtar
• Çalışma Fonksiyonu: ON/OFF
• Mekanizma: Basma-Kilitleme (Push-Push)
• Kontak Yapısı: SPST
• Kullanım Tipi: Açma-kapama kontrolü
• Kullanım Alanı: Deney, eğitim ve elektronik proje devreleri

Çalışma Yapısı

IC-192B, anlık çalışan tact butonlardan farklı olarak konumunu koruyan bir anahtardır. Anahtara her basıldığında elektriksel bağlantının durumu değişir.

• Birinci basış: Anahtar ON konumuna geçerek devreyi tamamlar
• İkinci basış: Anahtar OFF konumuna geçerek devreyi keser
• Anahtarı basılı tutmak gerekmez
• ON veya OFF durumu bir sonraki basışa kadar korunur

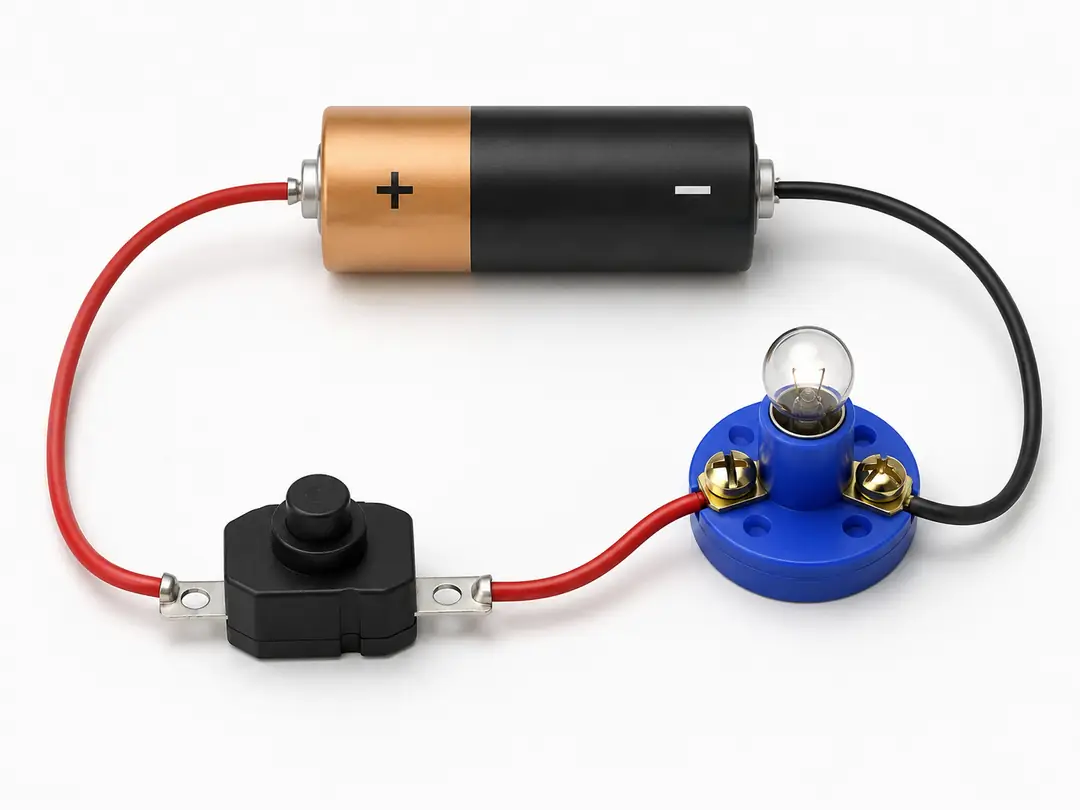

Ampul ile Basit ON/OFF Deney Devresi

Görselde çıt çıt anahtarın bir ampul devresinde açma-kapama kontrolü için nasıl kullanılabileceği gösterilmektedir.

Bu uygulamada pil, IC-192B anahtar ve duy içerisindeki mini ampul seri olarak bağlanır. Anahtar ON konumuna getirildiğinde devre tamamlanır ve ampul yanar. Anahtar tekrar basılarak OFF konumuna getirildiğinde devre kesilir ve ampul söner.

Bu bağlantı, anahtarın temel ON/OFF çalışma mantığını göstermek için kullanılabilecek basit bir deney uygulamasıdır. Kullanılacak pil veya güç kaynağının gerilimi, devrede kullanılan ampulün çalışma gerilimine uygun seçilmelidir.

Bağlantı ve Kullanım

• Devrenin besleme hattına seri bağlanarak açma-kapama kontrolü yapılabilir
• Bir kez basıldığında konumunu korur
• Tekrar basıldığında önceki konumun tersine geçer
• Ampul, motor, LED kontrol devresi ve deney uygulamalarında anahtarlama amacıyla kullanılabilir
• Bağlantı yapılırken kullanılan yükün ve güç kaynağının elektriksel değerleri dikkate alınmalıdır

Kullanım Alanları

• Basit elektrik devresi deneyleri
• Mini ampul açma-kapama uygulamaları
• Elektronik eğitim setleri
• Hobi elektroniği projeleri
• Prototip ve test devreleri
• Devre beslemesini açma-kapama uygulamaları

Ek Bilgiler

• Bu ürün anlık tact buton değildir
• ON/OFF konumunu mekanik olarak koruyan kilitlemeli bir anahtardır
• Devreyi sürekli açık tutmak için butona basılı tutmak gerekmez
• Ürün görünümü üretim partisine göre küçük farklılıklar gösterebilir

Paket İçeriği

• 1 Adet IC-192B Mini Çıt Çıt Deney Anahtarı
