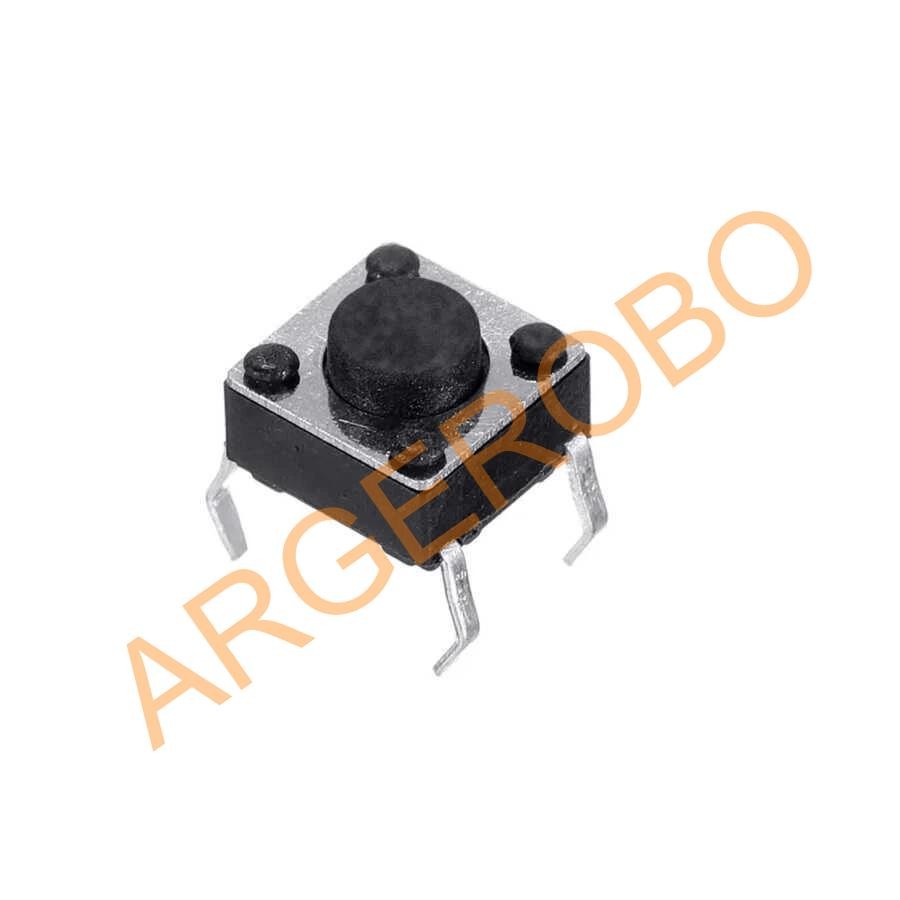

12x12x7.3mm Push Buton – 4 Pin Anlık Basmalı Tact Switch

12x12x7.3mm 4 pin push buton, elektronik devrelerde kullanıcıdan anlık giriş almak için kullanılan THT tipi bir tact switch'tir. Butona basıldığında kontak kapanır, bırakıldığında tekrar açık konuma döner. Arduino, breadboard, prototip kart ve kontrol devrelerinde kullanılabilir.

Teknik Özellikler

• Buton Tipi: Push Buton / Tact Switch
• Boyut: 12 x 12 x 7.3mm
• Pin Sayısı: 4
• Çalışma Şekli: Anlık basmalı
• Kontak Yapısı: Normalde Açık (NO)
• Montaj Tipi: THT / Delikli montaj
• Kullanım: Dijital giriş, tetikleme ve kullanıcı kontrolü

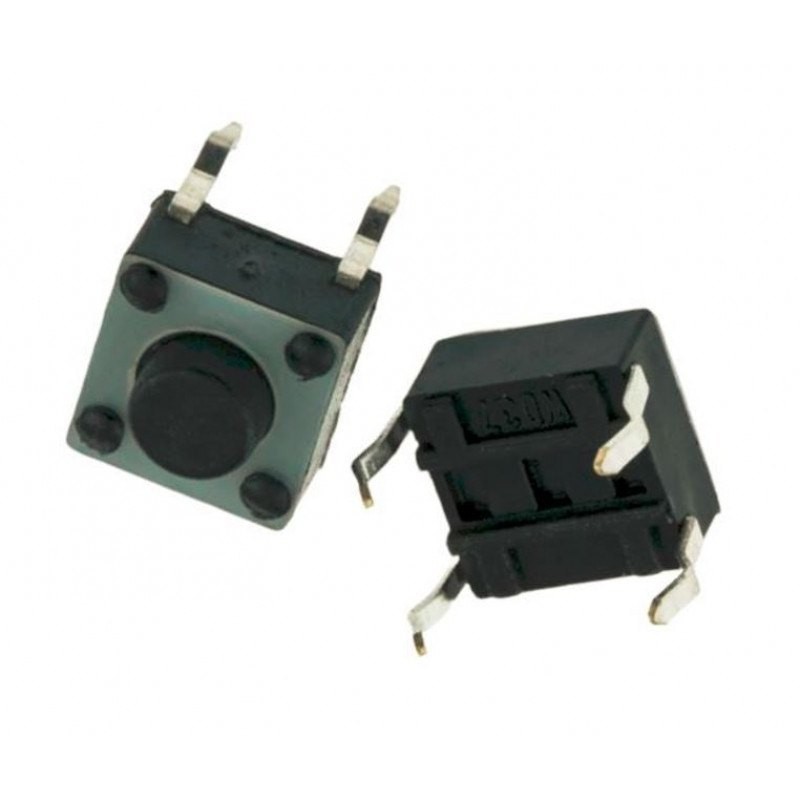

4 Pin Butonun Çalışma Yapısı

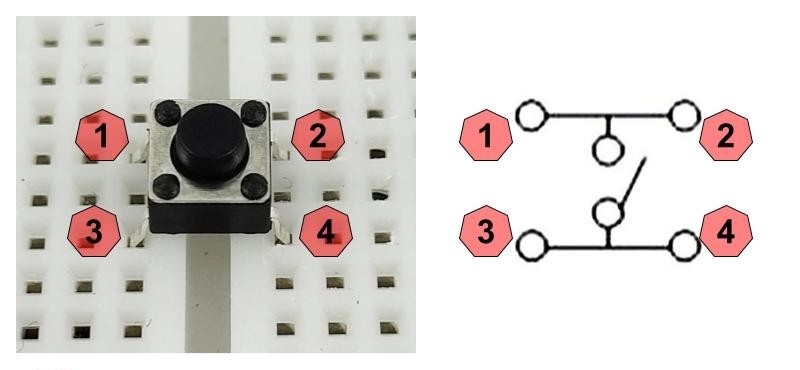

Buton üzerinde dört fiziksel bağlantı pini bulunur. Yaygın 4 pinli tact switch yapısında aynı taraftaki iki pin kendi arasında elektriksel olarak bağlıdır. Butona basıldığında butonun iki tarafı arasında temas oluşur.

• Bir taraftaki 2 pin: Aynı elektriksel bağlantı noktasını oluşturur
• Diğer taraftaki 2 pin: İkinci elektriksel bağlantı noktasını oluşturur
• Buton bırakıldığında: İki taraf arasında bağlantı yoktur
• Butona basıldığında: İki taraf elektriksel olarak birbirine bağlanır
• Buton bağlantısında polarite bulunmaz

Bağlantı ve Kullanım

• Devre bağlantısı butonun iki farklı elektriksel tarafından alınmalıdır
• Arduino dijital girişlerinde pull-up veya pull-down bağlantısıyla kullanılabilir
• Buton basılı tutulduğu sürece kontak kapalı kalır
• Buton bırakıldığında kontak tekrar açılır
• Bağlantı öncesinde pin grupları multimetrenin süreklilik modu ile kontrol edilebilir

Arduino ile Buton Kontrollü LED Uygulaması

Görseldeki devre mantığı 12x12x7.3mm 4 pin push buton ile uygulanabilir. Butonun iki farklı elektriksel tarafı kullanılarak Arduino giriş bağlantısı yapılır.

Bu uygulamada butonun bir tarafı besleme hattına, diğer tarafı Arduino'nun dijital girişine bağlanır. Giriş hattındaki pull-down direnci, butona basılmadığında Arduino girişinin kararlı bir LOW seviyesinde kalmasını sağlar.

Butona basıldığında kontak kapanır ve Arduino giriş durumundaki değişimi algılar. Program içerisindeki koşula göre LED'in bağlı olduğu dijital çıkış aktif edilerek LED yakılır. Buton bırakıldığında kontak tekrar açılır ve LED programdaki kontrol mantığına göre söndürülür.

• 4 Pin Push Buton: Kullanıcıdan anlık giriş alınmasını sağlar
• 10kΩ Direnç: Dijital girişte pull-down direnci olarak kullanılabilir
• LED Seri Direnci: LED üzerinden geçen akımı sınırlandırır
• Arduino: Buton durumunu okuyarak LED çıkışını kontrol eder

Breadboard Üzerinde Kullanım

4 pinli tact switch breadboard üzerine yerleştirilirken iki farklı elektriksel tarafın ayrı bağlantı hatlarında kalmasına dikkat edilmelidir. Böylece butona basıldığında iki hat arasında kontrollü olarak bağlantı oluşturulur.

Kullanım Alanları

• Arduino ve mikrodenetleyici projeleri
• Buton kontrollü LED devreleri
• Menü ve kullanıcı girişleri
• Reset ve tetikleme devreleri
• Kontrol panelleri
• Breadboard uygulamaları
• Elektronik eğitim projeleri
• Prototip devreler

Ek Bilgiler

• Bu ürün anlık basmalı butondur; kalıcı aç/kapa anahtarı değildir
• 4 fiziksel pin bulunmasına rağmen anahtarlama iki elektriksel taraf arasında gerçekleşir
• Mikrodenetleyici girişlerinde pull-up veya pull-down bağlantısıyla kullanılabilir
• Ürün görünümü üretim partisine göre küçük farklılıklar gösterebilir

Paket İçeriği

• 1 Adet 12x12x7.3mm 4 Pin Push Buton    (GÖRSELDEKİ BUTON KAPAKLARI AYRI SATIN ALINMALIDIR)
