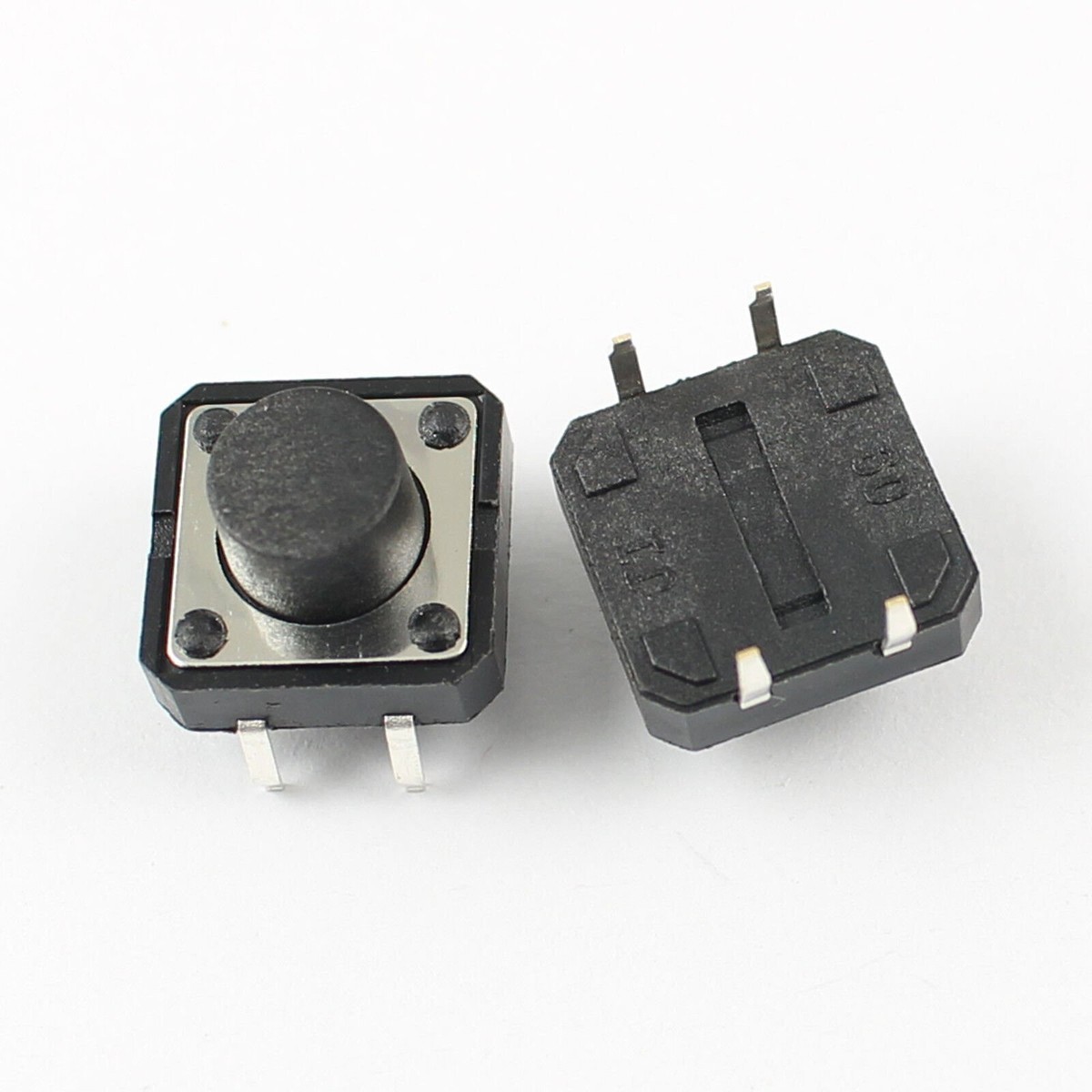

12x12x7.5mm Tact Switch – 4 Pin Anlık Basmalı Push Buton

12x12x7.5mm tact switch, elektronik devrelerde kullanıcıdan anlık giriş almak için kullanılan 4 pinli bir push butondur. Butona basıldığında kontak kapanır, bırakıldığında tekrar açık konuma döner. Arduino, breadboard, prototip kart ve elektronik kontrol uygulamalarında kullanılabilir.

Teknik Özellikler

• Buton Tipi: Tact Switch / Push Buton
• Boyut: 12 x 12 x 7.5mm
• Pin Sayısı: 4
• Çalışma Şekli: Anlık basmalı (Momentary)
• Kontak Yapısı: Normalde Açık (NO)
• Montaj Tipi: THT / Delikli PCB montaj
• Buton Hareket Mesafesi: Yaklaşık 1.5mm
• Aktüasyon Kuvveti: Yaklaşık 160g
• Mekanik Ömür: Yaklaşık 100.000 basım

4 Pin Butonun Çalışma Yapısı

Buton üzerinde dört fiziksel bağlantı pini bulunur. Yaygın 4 pinli tact switch yapısında aynı taraftaki iki pin kendi arasında elektriksel olarak bağlıdır. Butona basıldığında iki elektriksel taraf arasında temas oluşur.

• Bir taraftaki 2 pin: Aynı elektriksel bağlantıyı oluşturur
• Diğer taraftaki 2 pin: İkinci elektriksel bağlantıyı oluşturur
• Buton bırakıldığında: İki taraf arasında bağlantı yoktur
• Butona basıldığında: İki taraf elektriksel olarak birleşir
• Buton bağlantısında polarite bulunmaz

Arduino ile Buton Kontrollü LED Uygulaması

Görseldeki devre mantığı 12x12x7.5mm 4 pin tact switch ile uygulanabilir. Butonun iki farklı elektriksel tarafı kullanılarak Arduino giriş bağlantısı yapılır.

Bu uygulamada butonun bir elektriksel tarafı besleme hattına, diğer tarafı Arduino'nun dijital girişine bağlanır. Giriş hattındaki pull-down direnci, butona basılmadığında Arduino girişinin kararlı bir LOW seviyesinde kalmasını sağlar.

Butona basıldığında kontak kapanır ve Arduino giriş değişimini algılar. Program içerisindeki koşula göre LED'in bağlı olduğu dijital çıkış aktif edilerek LED yakılabilir. Buton bırakıldığında kontak tekrar açılır.

• 4 Pin Tact Switch: Kullanıcıdan anlık giriş alınmasını sağlar
• 10kΩ Direnç: Dijital girişte pull-down direnci olarak kullanılabilir
• LED Seri Direnci: LED üzerinden geçen akımı sınırlandırır
• Arduino: Buton durumuna göre LED çıkışını kontrol eder

Bağlantı ve Kullanım

• Butonun iki farklı elektriksel tarafından bağlantı alınmalıdır
• Arduino dijital girişlerinde pull-up veya pull-down bağlantısıyla kullanılabilir
• Buton basılı tutulduğu sürece kontak kapalı kalır
• Buton bırakıldığında kontak tekrar açılır
• Pin grupları gerektiğinde multimetrenin süreklilik modu ile kontrol edilebilir

Kullanım Alanları

• Arduino ve mikrodenetleyici projeleri
• Buton kontrollü LED devreleri
• Menü ve kullanıcı girişleri
• Reset ve tetikleme devreleri
• Kontrol panelleri
• Elektronik eğitim projeleri
• Prototip devreler

Ek Bilgiler

• Bu ürün anlık basmalı butondur; kalıcı aç/kapa anahtarı değildir
• 4 fiziksel pin bulunmasına rağmen anahtarlama iki elektriksel taraf arasında gerçekleşir
• Hareket mesafesi, basma kuvveti ve mekanik ömür üreticiye göre küçük farklılıklar gösterebilir
• Ürün görünümü üretim partisine göre değişebilir

Paket İçeriği

• 1 Adet 12x12x7.5mm 4 Pin Tact Switch Push Buton
