IC-139 3 Pin Toggle Anahtar – ON/OFF Mini Metal Kollu Switch

IC-139, elektrik ve elektronik devrelerde anahtarlama ve hat seçimi için kullanılan 3 pinli metal kollu toggle anahtardır. Orta pin ortak bağlantı olarak kullanılır ve anahtarın konumuna göre ortak pin yan pinlerden biriyle elektriksel olarak birleşir.

Teknik Özellikler

• Model: IC-139
• Anahtar Tipi: Toggle Switch
• Pin Sayısı: 3
• Kontak Yapısı: SPDT
• Kontrol Tipi: Metal kollu
• Orta pin ortak bağlantı olarak kullanılabilir
• İki farklı devre veya yük arasında seçim yapılabilir
• Panel tipi uygulamalara uygundur

Çalışma Yapısı

3 pinli yapıda orta pin ortak uçtur. Anahtar bir yöne alındığında orta pin birinci yan pine, diğer yöne alındığında ise ikinci yan pine bağlanır. Böylece tek bir besleme kaynağı iki farklı çıkıştan birine yönlendirilebilir.

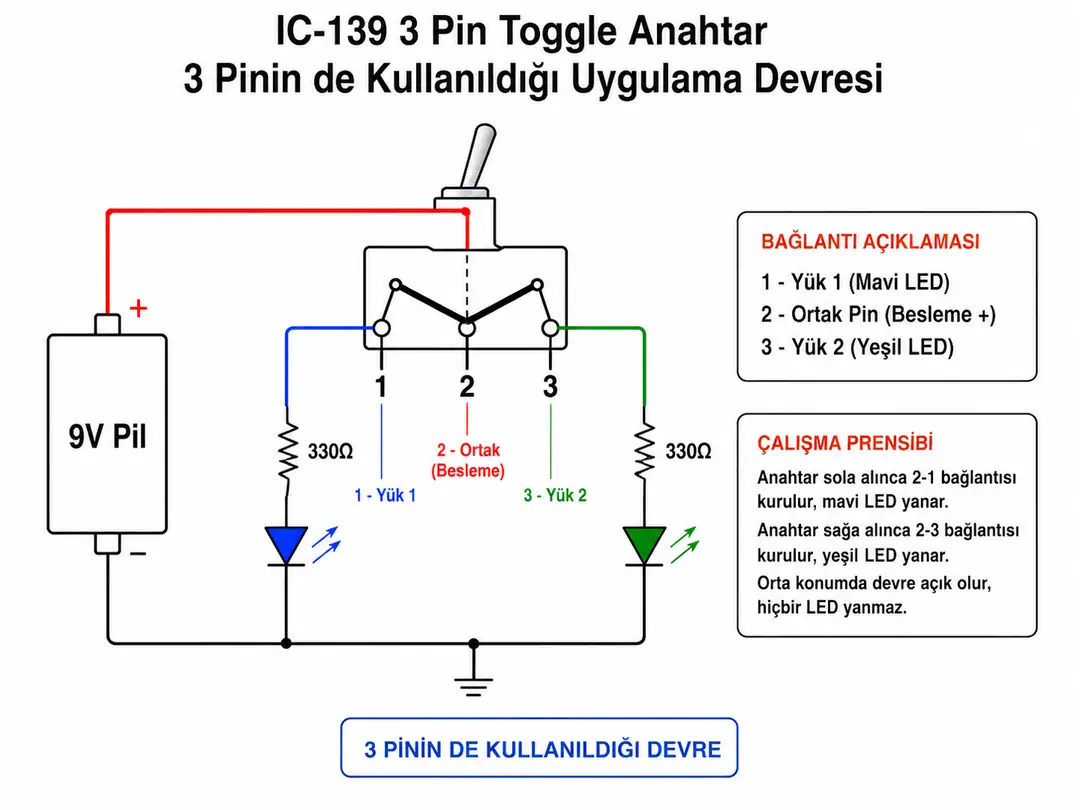

3 Pin Toggle Anahtar Uygulama Devresi

Görselde IC-139 anahtarın üç bağlantı pini de aktif olarak kullanılmaktadır.

9V pilin pozitif (+) ucu anahtarın ortak olan orta pinine bağlanmıştır. Birinci yan pin 330Ω direnç üzerinden mavi LED'e, diğer yan pin ise 330Ω direnç üzerinden yeşil LED'e bağlanmıştır. Her iki LED'in diğer uçları pilin negatif (-) hattında birleştirilerek devre tamamlanmıştır.

• Anahtar birinci konuma getirildiğinde: Orta pin ile birinci yan pin bağlanır ve mavi LED yanar.
• Anahtar diğer konuma getirildiğinde: Orta pin ile diğer yan pin bağlanır ve yeşil LED yanar.

Bu bağlantı mantığı yalnızca LED seçimi için değil, aynı besleme kaynağı ile iki farklı devre, sinyal veya uygun yük arasında seçim yapmak için de kullanılabilir.

Bağlantı ve Kullanım

• Orta pin ortak giriş olarak kullanılabilir
• Yan pinler iki ayrı çıkış hattına bağlanabilir
• Anahtarın konumu değiştirilerek aktif çıkış seçilir
• LED uygulamalarında uygun seri direnç kullanılmalıdır
• Bağlanacak yük anahtarın elektriksel sınırlarına uygun olmalıdır

Kullanım Alanları

• İki farklı devre arasında seçim
• LED ve gösterge devreleri
• Mod ve fonksiyon seçimi
• Hobi ve elektronik projeleri
• Arduino ve mikrodenetleyici uygulamaları
• Kontrol panelleri
• Prototip ve deney devreleri

Ek Bilgiler

• 3 pinli yapı sayesinde iki farklı çıkış arasında seçim yapılabilir
• Orta pin genellikle ortak kontak olarak kullanılır
• Pinlerin kontak yapısı bağlantı öncesinde multimetre ile kontrol edilebilir
• Ürün görünümü üretim partisine göre küçük farklılıklar gösterebilir

Paket İçeriği

• 1 Adet IC-139 3 Pin Metal Kollu Toggle Anahtar
