IC-132 Yuvarlak Nokta Işıklı Rocker Anahtar – 3 Pin ON/OFF Switch

IC-132, elektrikli ve elektronik cihazlarda açma-kapama kontrolü için kullanılan 3 pinli, yuvarlak gövdeli ve ışıklı ON/OFF anahtardır. Dahili gösterge ışığı sayesinde anahtarın aktif durumda olduğu görsel olarak takip edilebilir.

Teknik Özellikler

• Model: IC-132
• Anahtar Tipi: Yuvarlak Rocker Switch
• Çalışma Fonksiyonu: ON / OFF
• Pin Sayısı: 3
• Konum Sayısı: 2
• Aydınlatma: Var
• Gösterge Tipi: Nokta ışıklı
• Montaj Tipi: Panel montaj
• Sabit konumlu çalışma yapısı

Çalışma Yapısı

Anahtar ON konumuna getirildiğinde elektriksel kontak kapanır ve bağlı yük çalışır. OFF konumuna getirildiğinde bağlantı kesilerek yük durdurulur. Anahtar seçilen konumda sabit kaldığı için sürekli basılı tutulması gerekmez.

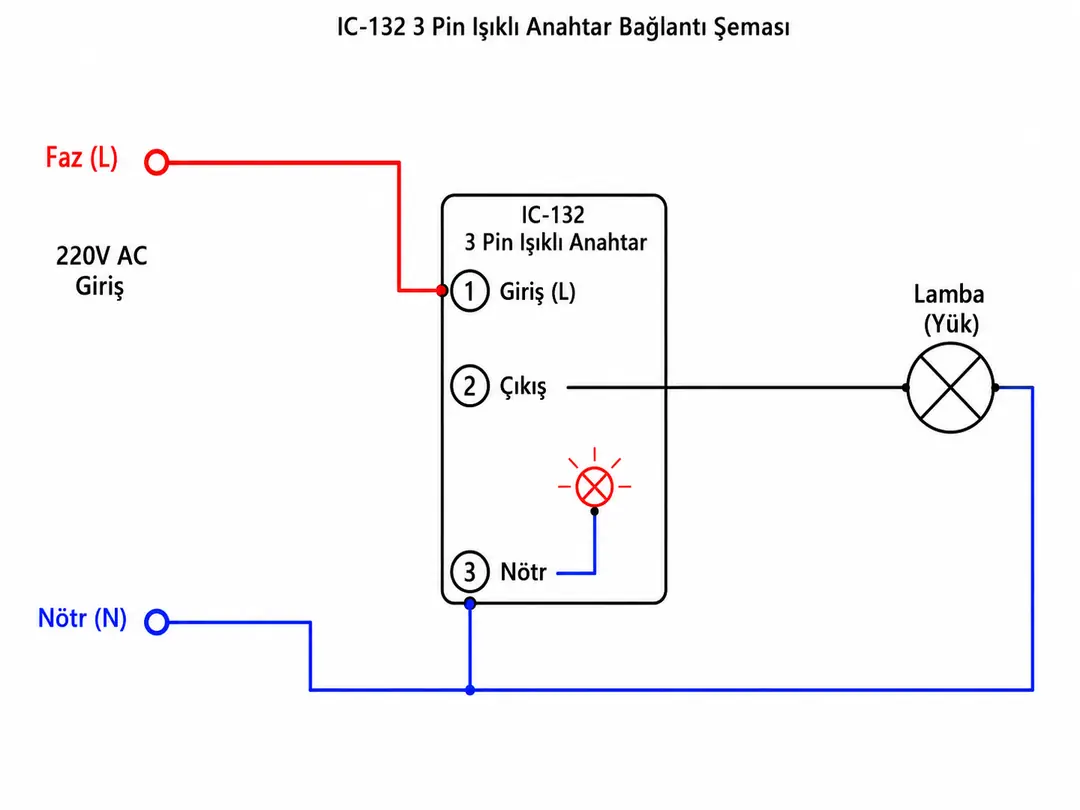

Örnek Bağlantı Şeması

Görselde anahtarın bir lamba yükünü açıp kapatmak için örnek bağlantısı gösterilmektedir. Faz hattı anahtar girişine bağlanır, anahtar çıkışından yükün faz bağlantısına gidilir. Nötr hattı hem yüke hem de anahtarın dahili gösterge ışığı için gerekli bağlantıya iletilir.

Anahtar ON konumuna getirildiğinde yük enerjilenir ve çalışır. Aynı zamanda anahtar üzerindeki gösterge ışığı aktif hale gelir. OFF konumunda ise yükün bağlantısı kesilir.

Bağlantı ve Kullanım

• Açma-kapama yapılacak hattın üzerine seri olarak bağlanabilir
• 3 pinli yapı, anahtarlama ve dahili gösterge ışığı bağlantısı için kullanılır
• Panel veya cihaz kasası üzerine monte edilebilir
• Pin bağlantıları yapılmadan önce anahtar üzerindeki işaretler kontrol edilmelidir
• Kullanılacak yük, anahtarın gerilim ve akım sınırlarına uygun olmalıdır

Kullanım Alanları

• Elektrikli cihazların açma-kapama kontrolü
• Aydınlatma kontrol devreleri
• Güç kaynakları
• Kontrol kutuları ve panolar
• Elektronik cihaz kasaları
• Fan ve motor kontrol uygulamaları
• Hobi ve elektronik projeleri

Ek Bilgiler

• Anlık basmalı buton değildir
• ON ve OFF olmak üzere iki sabit konuma sahiptir
• Dahili nokta tipi gösterge ışığı bulunur
• Şebeke gerilimi ile yapılan uygulamalarda uygun izolasyon ve elektrik güvenliği önlemleri alınmalıdır
• Ürün görünümü üretim partisine göre küçük farklılıklar gösterebilir

Paket İçeriği

• 1 Adet IC-132 Yuvarlak Nokta Işıklı 3 Pin ON/OFF Anahtar
