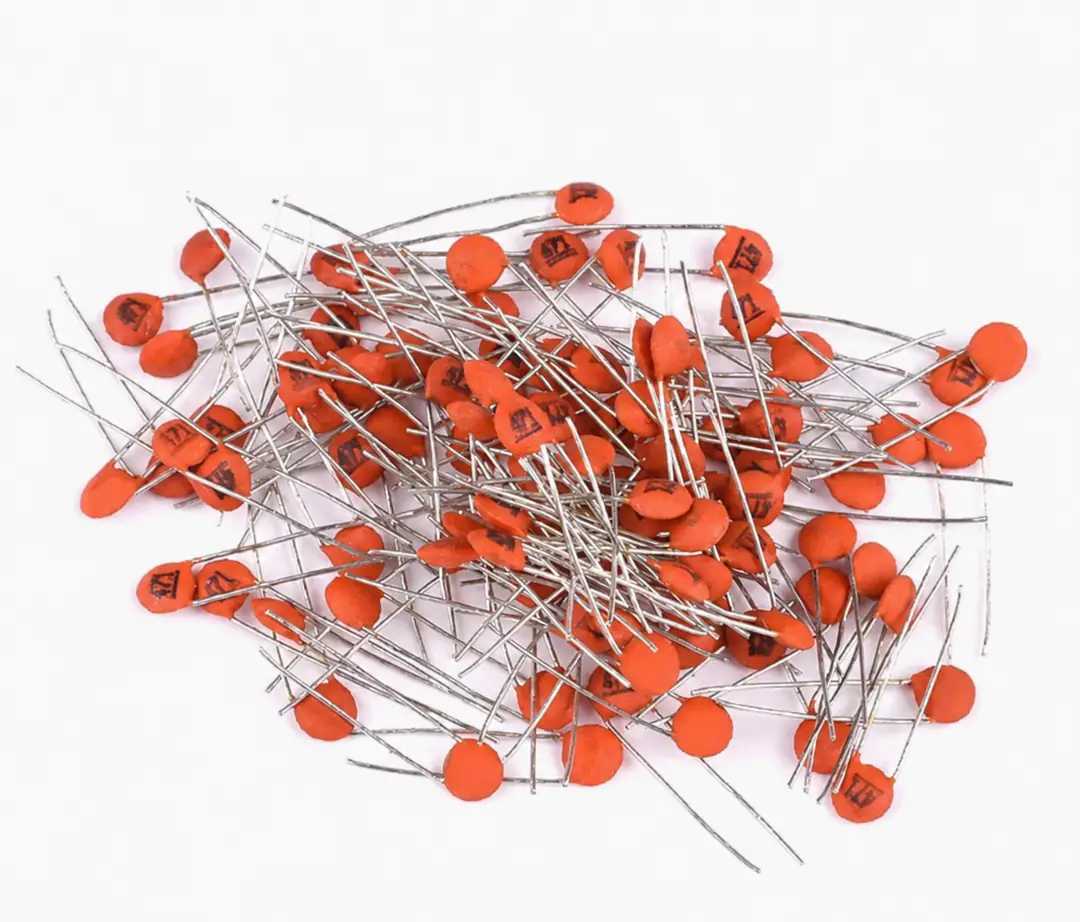

220pF 221 Mercimek Seramik Kondansatör – Kutupsuz

220pF kapasiteye sahip kutupsuz mercimek seramik kondansatördür. Sinyal filtreleme, frekans belirleme, osilatör, rezonans ve düşük kapasitans gerektiren elektronik devrelerde kullanılabilir. 220pF değeri, 0.22nF ve 0.00022µF ile aynı kapasiteyi ifade eder.

Teknik Özellikler

• Kapasite Değeri: 220pF
• Nanofarad Karşılığı: 0.22nF
• Mikrofarad Karşılığı: 0.00022µF
• Kondansatör Kodu: 221
• Kondansatör Tipi: Mercimek seramik kondansatör
• Bağlantı Yapısı: Kutupsuz
• Montaj Tipi: Bacaklı

Mercimek Kondansatör Kodu Nasıl Okunur?

Mercimek seramik kondansatörlerin üzerinde kapasite değerini belirten üç haneli bir kod bulunabilir. İlk iki rakam kapasitenin temel değerini, üçüncü rakam ise bu değerin sonuna eklenecek sıfır sayısını belirtir. Hesaplama sonucunda elde edilen değer pikofarad (pF) cinsindendir.

Bu kondansatörün üzerindeki 221 kodunda ilk iki rakam 22 değerini, üçüncü rakam olan 1 ise sonuna bir sıfır ekleneceğini belirtir.

• 221 = 22 + bir sıfır
• 221 = 220pF
• 220pF = 0.22nF
• 220pF = 0.00022µF

Dolayısıyla üzerinde 221 kodu bulunan mercimek seramik kondansatörün kapasite değeri 220pF olarak okunur.

Bağlantı ve Kullanım

• Mercimek seramik kondansatör kutupsuzdur
• Pozitif veya negatif bacak ayrımı bulunmaz
• Devreye her iki bağlantı yönünde de takılabilir
• RC filtre ve frekans belirleme devrelerinde kullanılabilir
• Osilatör ve rezonans devrelerinde devre tasarımına göre kullanılabilir
• Sinyal filtreleme uygulamalarında devrenin gerektirdiği kapasite değerine göre kullanılabilir
• Kondansatörün gerilim dayanımı, uçlarında oluşabilecek en yüksek devre geriliminden daha yüksek olmalıdır
• Lehimleme sırasında kondansatör gövdesi uzun süre yüksek sıcaklığa maruz bırakılmamalıdır

Kondansatör Kapasitesinin Zamanlamaya Etkisi

Kondansatörler dirençlerle birlikte kullanıldığında devrenin zamanlama süresini etkiler. Devredeki diğer bileşenler aynı kaldığında kapasite değeri yükseldikçe kondansatörün dolup boşalma süresi uzar. Kapasite değeri azaldıkça dolup boşalma süresi kısalır.

220pF düşük bir kapasite değeridir ve RC devrelerinde çok kısa zaman aralıkları oluşturabilir. Bu nedenle standart bir LED’in gözle görülebilecek kadar yavaş yanıp sönmesini sağlamak için genellikle tek başına uygun değildir. Gerçek çalışma süresi; kondansatör kapasitesine, direnç değerine, besleme gerilimine ve kullanılan diğer devre elemanlarına bağlıdır.

Görsel, kapasite değerinin zamanlamaya etkisini anlatan temsili bir bağlantı örneğidir. 220pF mercimek seramik kondansatör kutupsuz olduğu için devreye her iki yönde de bağlanabilir.

Kullanım Alanları

• Osilatör ve frekans belirleme devreleri
• Rezonans uygulamaları
• RC filtre devreleri
• Sinyal filtreleme uygulamaları
• Yüksek frekanslı sinyal yollarının uygun bölümleri
• Sensör ve kontrol devreleri
• Elektronik prototip ve onarım çalışmaları

Ek Bilgiler

• 220pF, 0.22nF ve 0.00022µF değerleri aynı kapasiteyi ifade eder
• 221 kodu, kondansatörün 220pF kapasiteye sahip olduğunu belirtir
• Kondansatör kutupsuz olduğu için bağlantı yönü bulunmaz
• Kapasite değeri tek başına devrenin filtreleme, rezonans veya zamanlama davranışını belirlemez
• Ürün gövdesindeki ek harf ve rakamlar üreticiye göre farklı özellikleri ifade edebilir
• Gövde rengi, fiziksel ölçüler ve işaretleme biçimi üretim partisine göre değişebilir

Ürün Datasheet

220pF Kondansatör Datasheet

Paket İçeriği

• 1 Adet 220pF 221 Kutupsuz Mercimek Seramik Kondansatör
