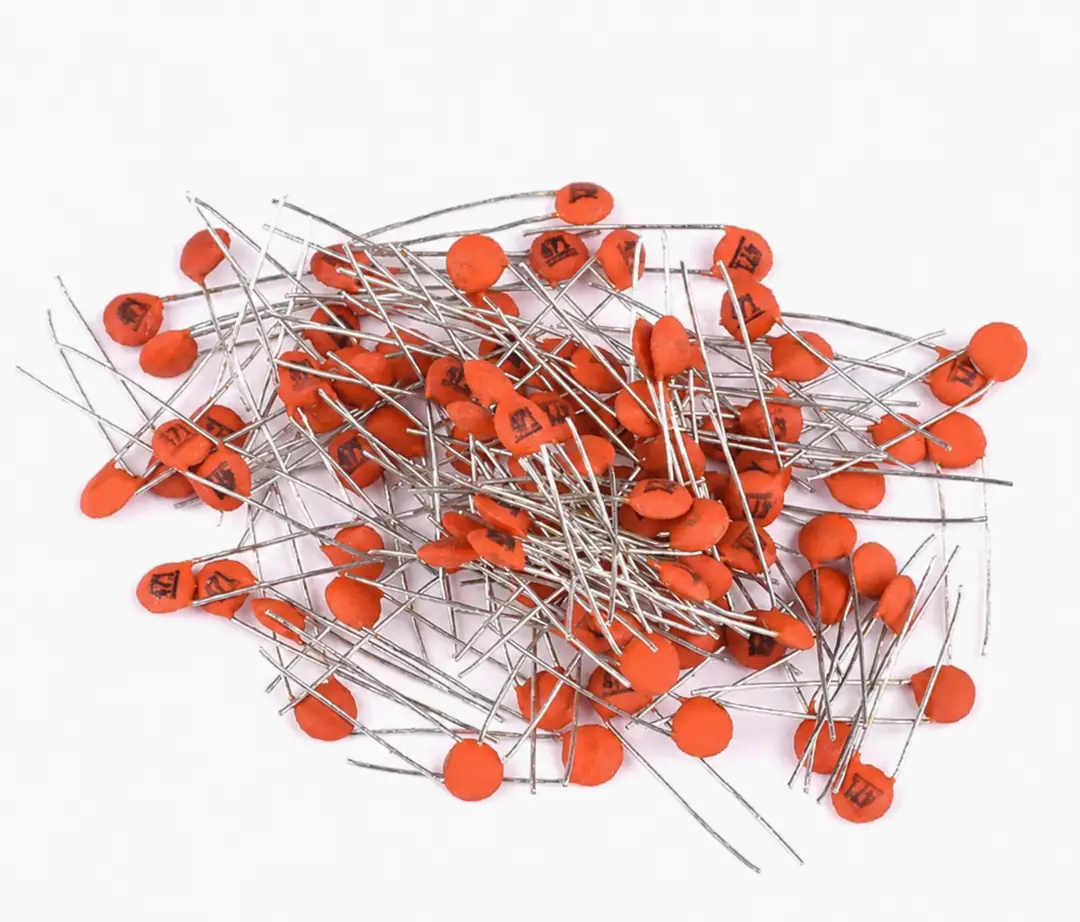

2.2pF Mercimek Seramik Kondansatör – Kutupsuz

2.2pF kapasiteye sahip kutupsuz mercimek seramik kondansatördür. Osilatör, rezonans, frekans belirleme, sinyal filtreleme ve çok düşük kapasitans gerektiren elektronik devrelerde kullanılabilir. 2.2pF değeri, 0.0022nF ve 0.0000022µF ile aynı kapasiteyi ifade eder.

Teknik Özellikler

• Kapasite Değeri: 2.2pF
• Nanofarad Karşılığı: 0.0022nF
• Mikrofarad Karşılığı: 0.0000022µF
• Yaygın İşaretleme: 2R2
• Kondansatör Tipi: Mercimek seramik kondansatör
• Bağlantı Yapısı: Kutupsuz
• Montaj Tipi: Bacaklı

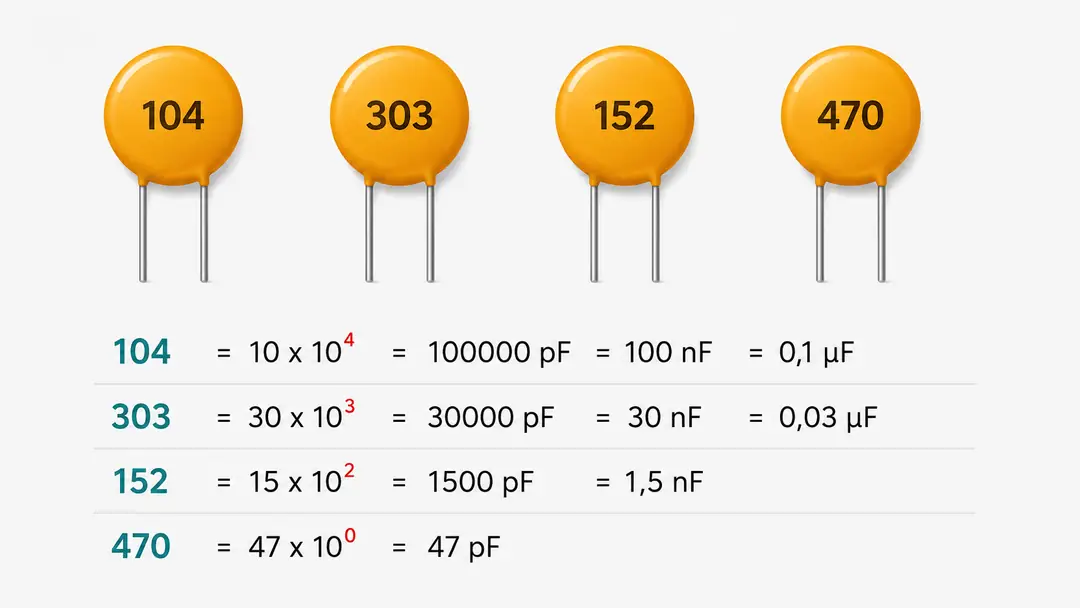

Mercimek Kondansatör Değeri Nasıl Okunur?

Mercimek seramik kondansatörlerin kapasite değeri gövde üzerinde sayı veya kod biçiminde gösterilebilir. Üç haneli kodlarda ilk iki rakam temel değeri, üçüncü rakam ise çarpanı belirtir ve sonuç pikofarad (pF) cinsinden okunur.

Ancak 2.2pF gibi ondalıklı ve çok düşük kapasite değerlerinde üç haneli kod yerine 2R2 benzeri bir işaretleme kullanılabilir. Buradaki R harfi ondalık ayırıcı görevindedir.

• 2R2 = 2.2pF
• 2.2pF = 0.0022nF
• 2.2pF = 0.0000022µF

Bazı üreticiler kapasite değerini gövde üzerinde doğrudan 2.2 veya farklı bir işaretleme biçimiyle gösterebilir. Ürün üzerindeki ek harf ve rakamlar tolerans, gerilim sınıfı veya üretici kodu gibi farklı bilgileri ifade edebilir.

Bağlantı ve Kullanım

• Mercimek seramik kondansatör kutupsuzdur
• Pozitif veya negatif bacak ayrımı bulunmaz
• Devreye her iki bağlantı yönünde de takılabilir
• Osilatör ve rezonans devrelerinde devre tasarımına göre kullanılabilir
• Frekans belirleme ve sinyal filtreleme devrelerinde kullanılabilir
• Kondansatörün gerilim dayanımı, uçlarında oluşabilecek en yüksek devre geriliminden daha yüksek olmalıdır
• Lehimleme sırasında kondansatör gövdesi uzun süre yüksek sıcaklığa maruz bırakılmamalıdır

Kondansatör Kapasitesinin Zamanlamaya Etkisi

Kondansatörler dirençlerle birlikte kullanıldığında devrenin zamanlama süresini etkiler. Devredeki diğer bileşenler aynı kaldığında kapasite değeri yükseldikçe kondansatörün dolup boşalma süresi uzar. Kapasite değeri azaldıkça dolup boşalma süresi kısalır.

2.2pF çok düşük bir kapasite değeridir ve RC devrelerinde son derece kısa zaman aralıkları oluşturabilir. Bu nedenle standart bir LED’in gözle görülebilecek kadar yavaş yanıp sönmesini sağlamak için tek başına uygun değildir. Gerçek çalışma süresi; kondansatör kapasitesine, direnç değerine, besleme gerilimine ve kullanılan diğer devre elemanlarına bağlıdır.

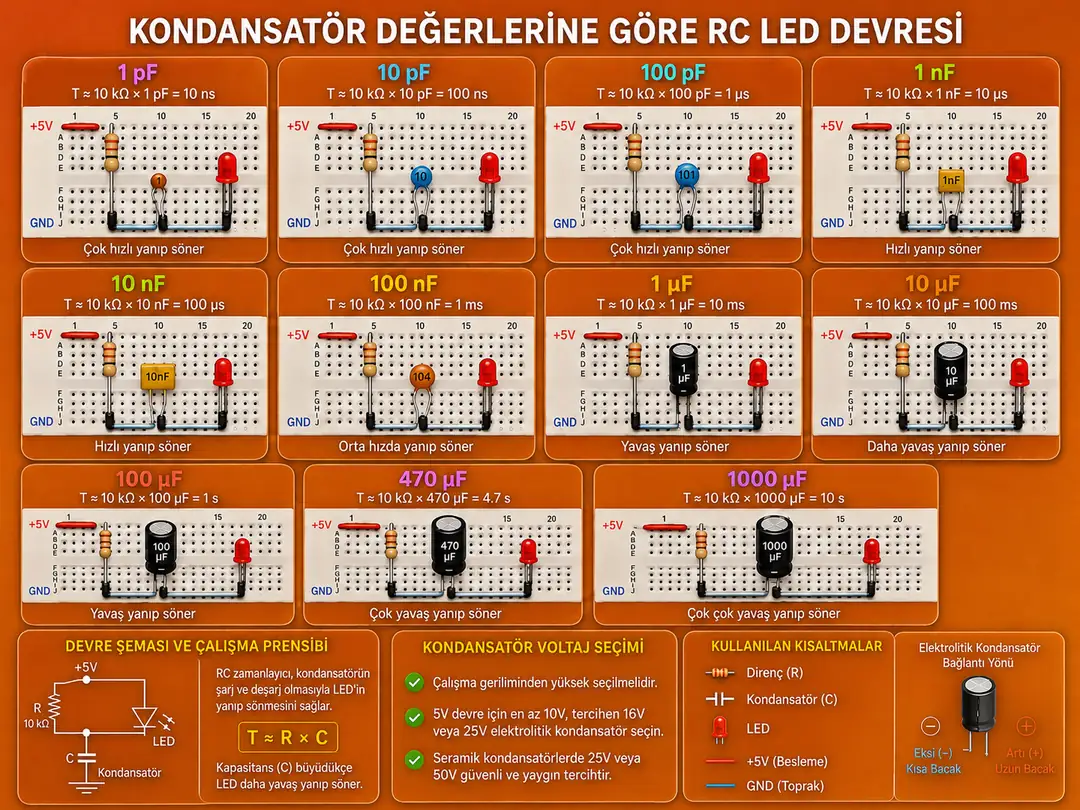

Görsel, kapasite değerinin zamanlamaya etkisini anlatan temsili bir bağlantı örneğidir. 2.2pF mercimek seramik kondansatör kutupsuz olduğu için devreye her iki yönde de bağlanabilir.

Kullanım Alanları

• Osilatör ve frekans belirleme devreleri
• Rezonans uygulamaları
• Sinyal filtreleme devreleri
• Yüksek frekanslı sinyal yollarının uygun bölümleri
• Düşük kapasitans gerektiren ölçüm devreleri
• Sensör ve kontrol devreleri
• Elektronik prototip ve onarım çalışmaları

Ek Bilgiler

• 2.2pF, 0.0022nF ve 0.0000022µF değerleri aynı kapasiteyi ifade eder
• 2R2 işaretlemesindeki R harfi ondalık ayırıcı olarak kullanılır
• Ürün üzerindeki işaretleme biçimi üreticiye göre değişebilir
• Kondansatör kutupsuz olduğu için bağlantı yönü bulunmaz
• Kapasite değeri tek başına devrenin filtreleme, rezonans veya frekans davranışını belirlemez
• Ürün gövdesindeki ek harf ve rakamlar farklı teknik özellikleri ifade edebilir
• Gövde rengi, fiziksel ölçüler ve işaretleme biçimi üretim partisine göre değişebilir

Ürün Datasheet

2.2pF Kondansatör Datasheet

Paket İçeriği

• 1 Adet 2.2pF Kutupsuz Mercimek Seramik Kondansatör
