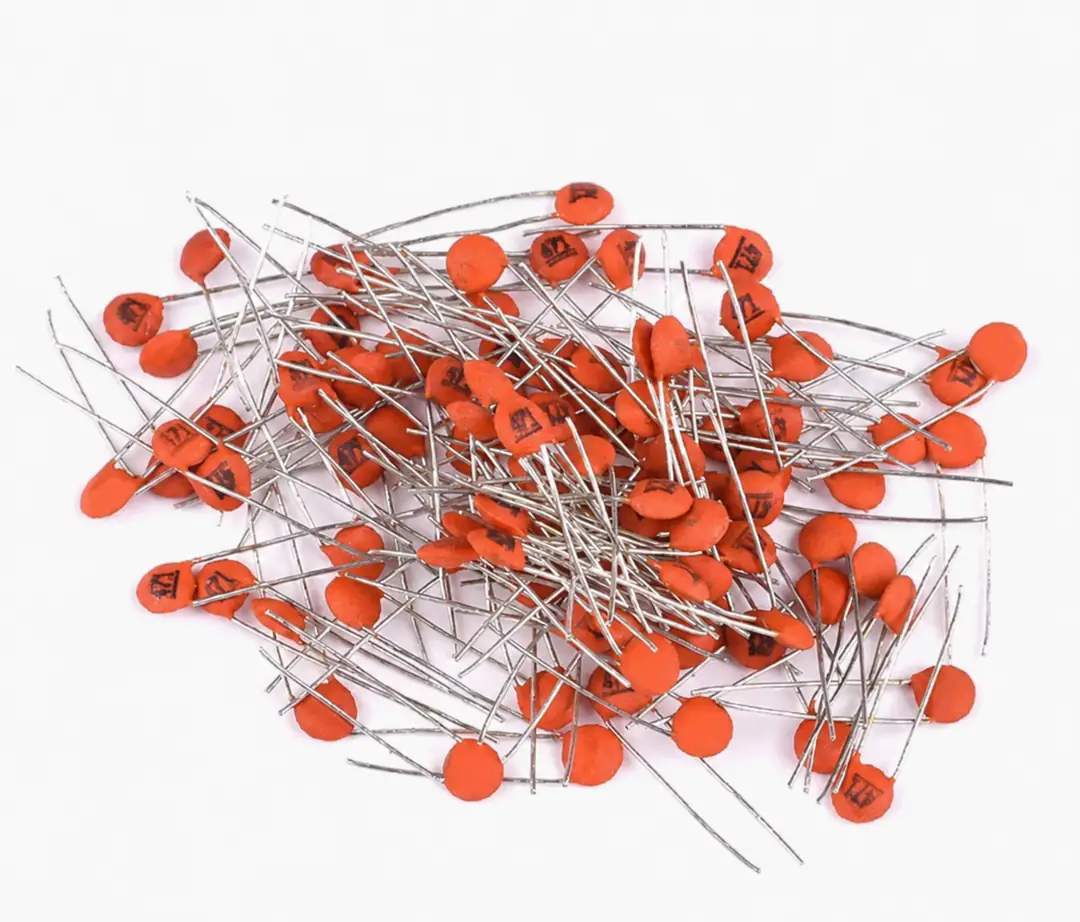

2.2nF 222 Mercimek Seramik Kondansatör – Kutupsuz

2.2nF kapasiteye sahip kutupsuz mercimek seramik kondansatördür. Sinyal filtreleme, RC zamanlama, darbe şekillendirme ve parazit azaltma uygulamalarında kullanılabilir. 2.2nF değeri, 2200pF ve 0.0022µF ile aynı kapasiteyi ifade eder.

Teknik Özellikler

• Kapasite Değeri: 2.2nF
• Pikofarad Karşılığı: 2200pF
• Mikrofarad Karşılığı: 0.0022µF
• Kondansatör Kodu: 222
• Kondansatör Tipi: Mercimek seramik kondansatör
• Bağlantı Yapısı: Kutupsuz
• Montaj Tipi: Bacaklı

Mercimek Kondansatör Kodu Nasıl Okunur?

Mercimek seramik kondansatörlerin üzerinde kapasite değerini belirten üç haneli bir kod bulunabilir. İlk iki rakam kapasitenin temel değerini, üçüncü rakam ise bu değerin sonuna eklenecek sıfır sayısını belirtir. Hesaplama sonucunda elde edilen değer pikofarad (pF) cinsindendir.

Bu kondansatörün üzerindeki 222 kodunda ilk iki rakam 22 değerini, üçüncü rakam olan 2 ise sonuna iki sıfır ekleneceğini belirtir.

• 222 = 22 + iki sıfır
• 222 = 2200pF
• 2200pF = 2.2nF
• 2.2nF = 0.0022µF

Dolayısıyla üzerinde 222 kodu bulunan mercimek seramik kondansatörün kapasite değeri 2.2nF olarak okunur.

Bağlantı ve Kullanım

• Mercimek seramik kondansatör kutupsuzdur
• Pozitif veya negatif bacak ayrımı bulunmaz
• Devreye her iki bağlantı yönünde de takılabilir
• RC filtre ve zamanlama devrelerinde dirençlerle birlikte kullanılabilir
• Sinyal filtreleme ve darbe şekillendirme devrelerinde kullanılabilir
• Kondansatörün gerilim dayanımı, uçlarında oluşabilecek en yüksek devre geriliminden daha yüksek olmalıdır
• Lehimleme sırasında kondansatör gövdesi uzun süre yüksek sıcaklığa maruz bırakılmamalıdır

Kondansatör Kapasitesinin Zamanlamaya Etkisi

Kondansatörler dirençlerle birlikte kullanıldığında devrenin zamanlama süresini etkiler. Devredeki diğer bileşenler aynı kaldığında kapasite değeri yükseldikçe kondansatörün dolup boşalma süresi uzar. Kapasite değeri azaldıkça dolup boşalma süresi kısalır.

2.2nF düşük bir kapasite değeridir ve RC devrelerinde kısa zaman aralıkları oluşturabilir. Bu nedenle standart bir LED’in gözle görülebilecek kadar yavaş yanıp sönmesini sağlamak için genellikle tek başına uygun değildir. Gerçek çalışma süresi; kondansatör kapasitesine, direnç değerine, besleme gerilimine ve kullanılan diğer devre elemanlarına bağlıdır.

Görsel, kapasite değerinin zamanlamaya etkisini anlatan temsili bir bağlantı örneğidir. 2.2nF mercimek seramik kondansatör kutupsuz olduğu için devreye her iki yönde de bağlanabilir.

Kullanım Alanları

• RC filtre devreleri
• Sinyal filtreleme uygulamaları
• Darbe şekillendirme devreleri
• RC zamanlama uygulamaları
• Parazit azaltma devreleri
• Sensör ve kontrol devreleri
• Elektronik prototip ve onarım çalışmaları

Ek Bilgiler

• 2.2nF, 2200pF ve 0.0022µF değerleri aynı kapasiteyi ifade eder
• 222 kodu, kondansatörün 2.2nF kapasiteye sahip olduğunu belirtir
• Kondansatör kutupsuz olduğu için bağlantı yönü bulunmaz
• Kapasite değeri tek başına devrenin filtreleme veya zamanlama davranışını belirlemez
• Ürün gövdesindeki ek harf ve rakamlar üreticiye göre farklı özellikleri ifade edebilir
• Gövde rengi, fiziksel ölçüler ve işaretleme biçimi üretim partisine göre değişebilir

Ürün Datasheet

2.2nF Kondansatör Teknik Döküman

Paket İçeriği

• 1 Adet 2.2nF 222 Kutupsuz Mercimek Seramik Kondansatör
